腋拐配套杯盘挂载支架结构设计

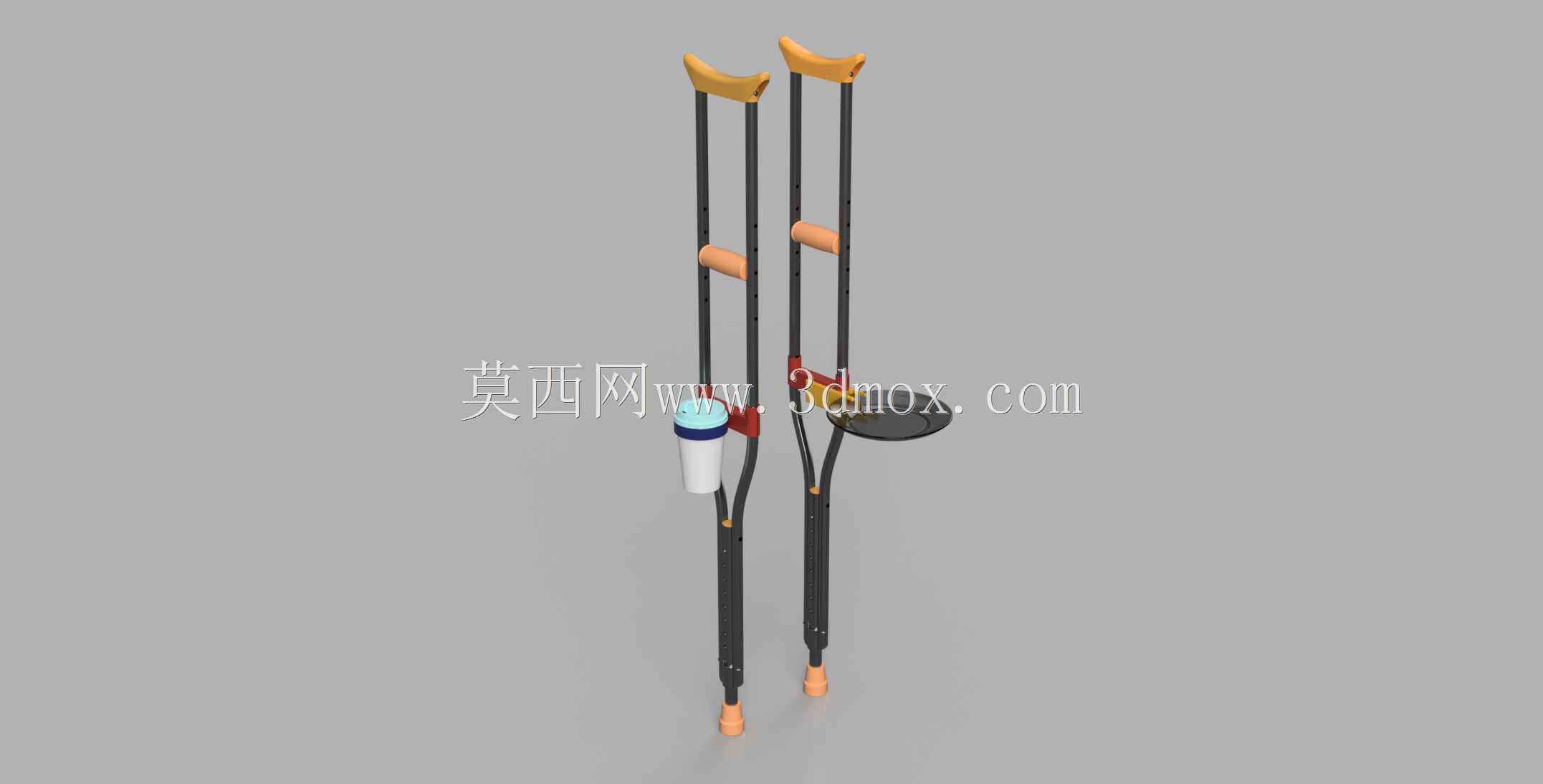

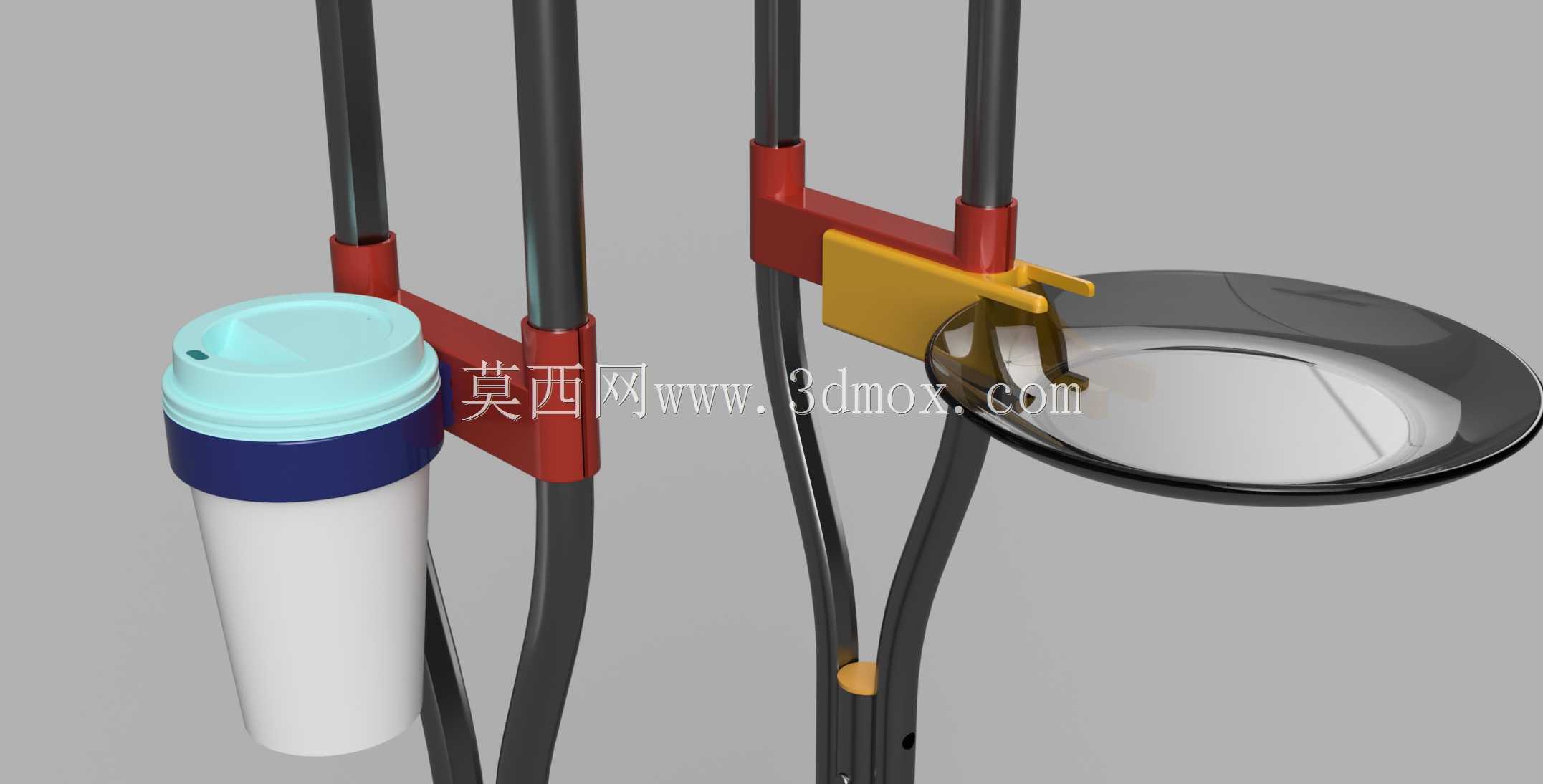

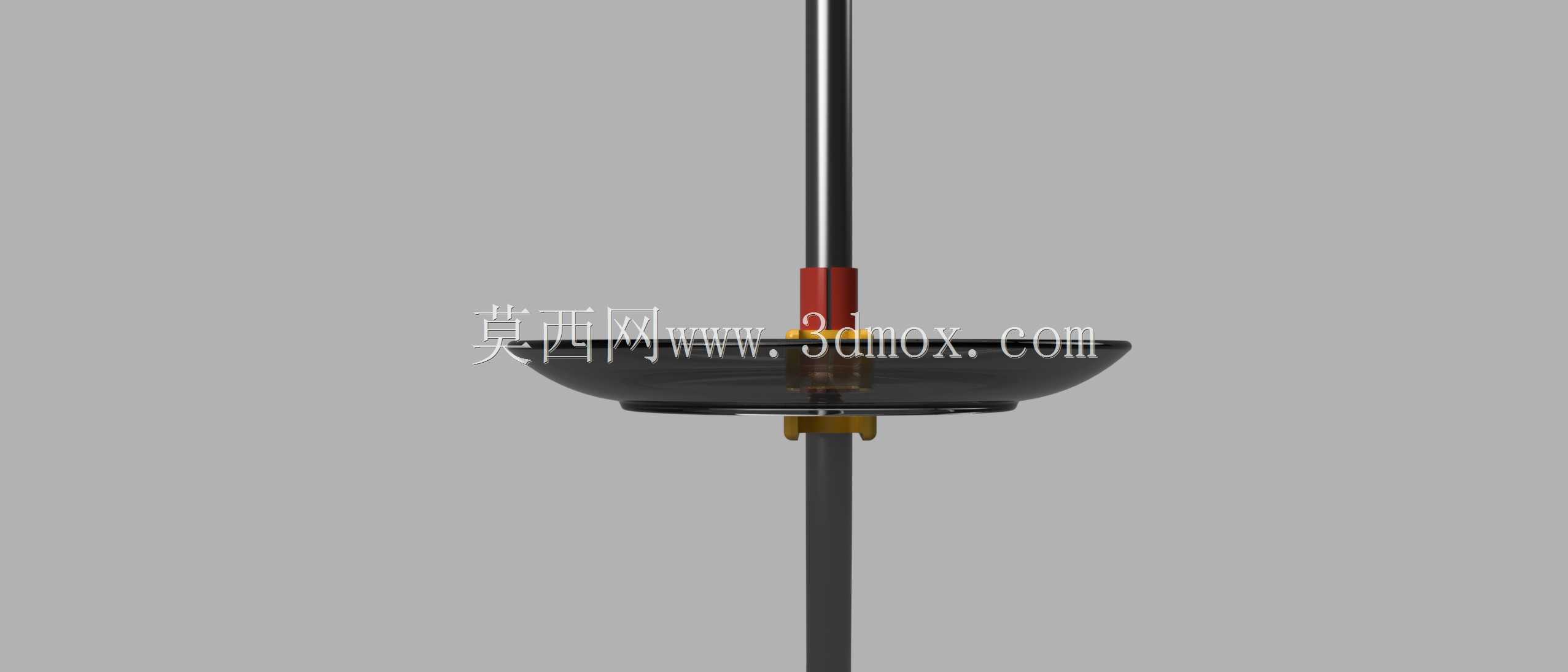

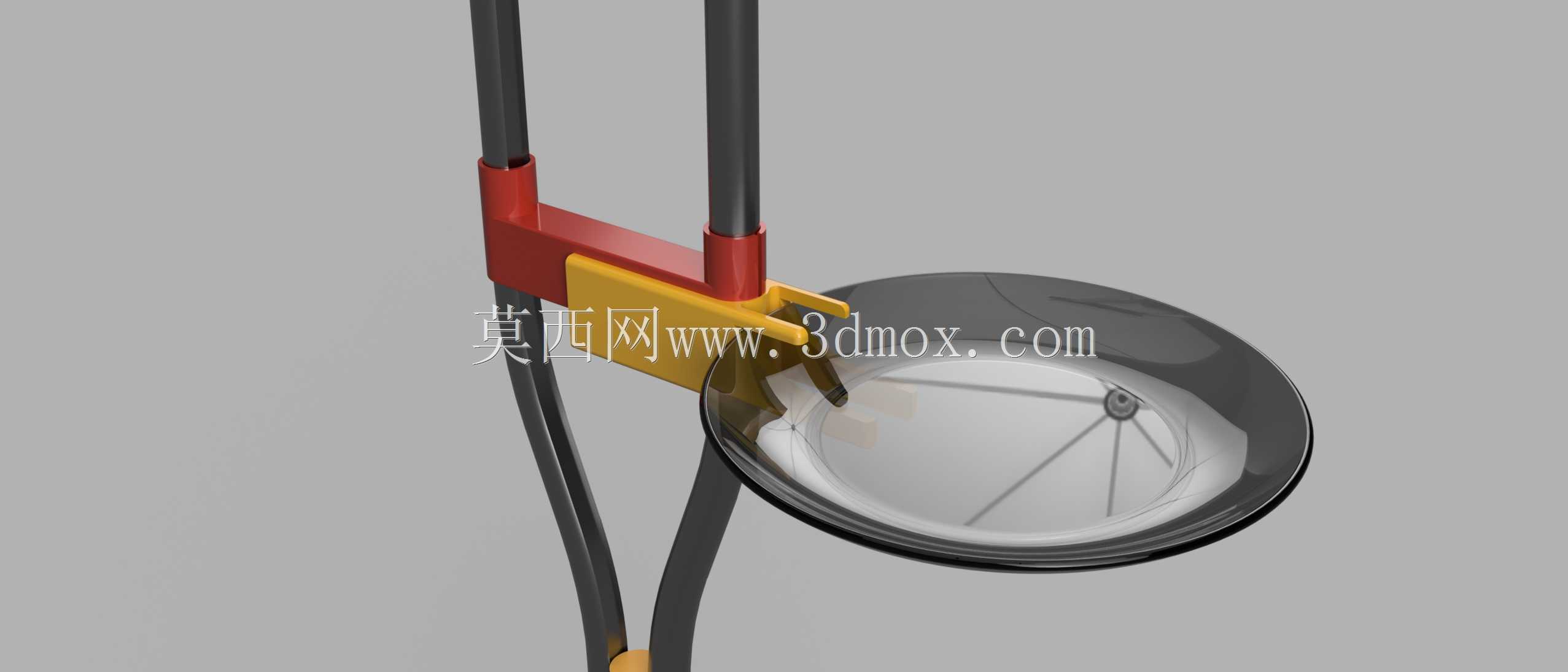

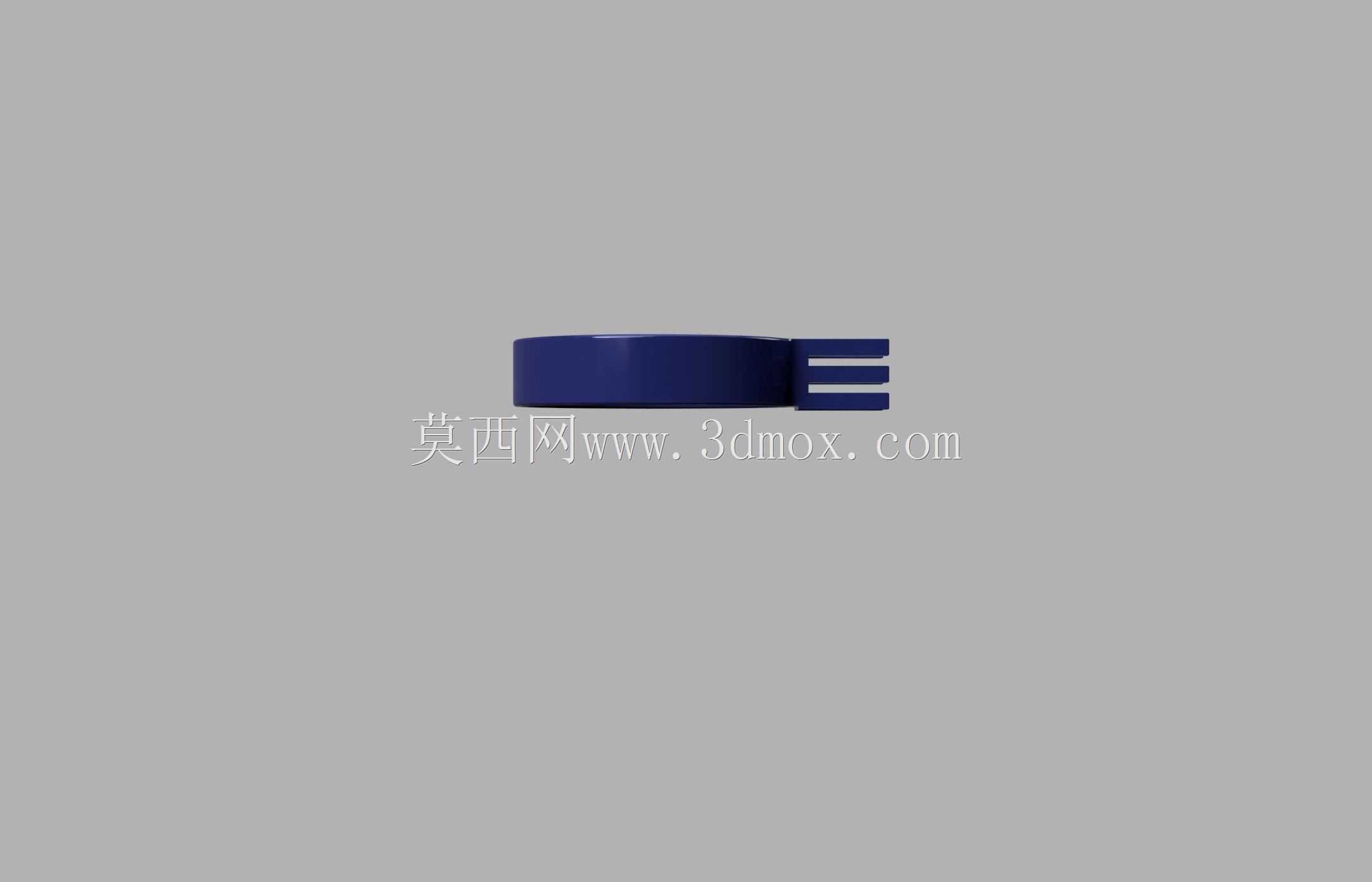

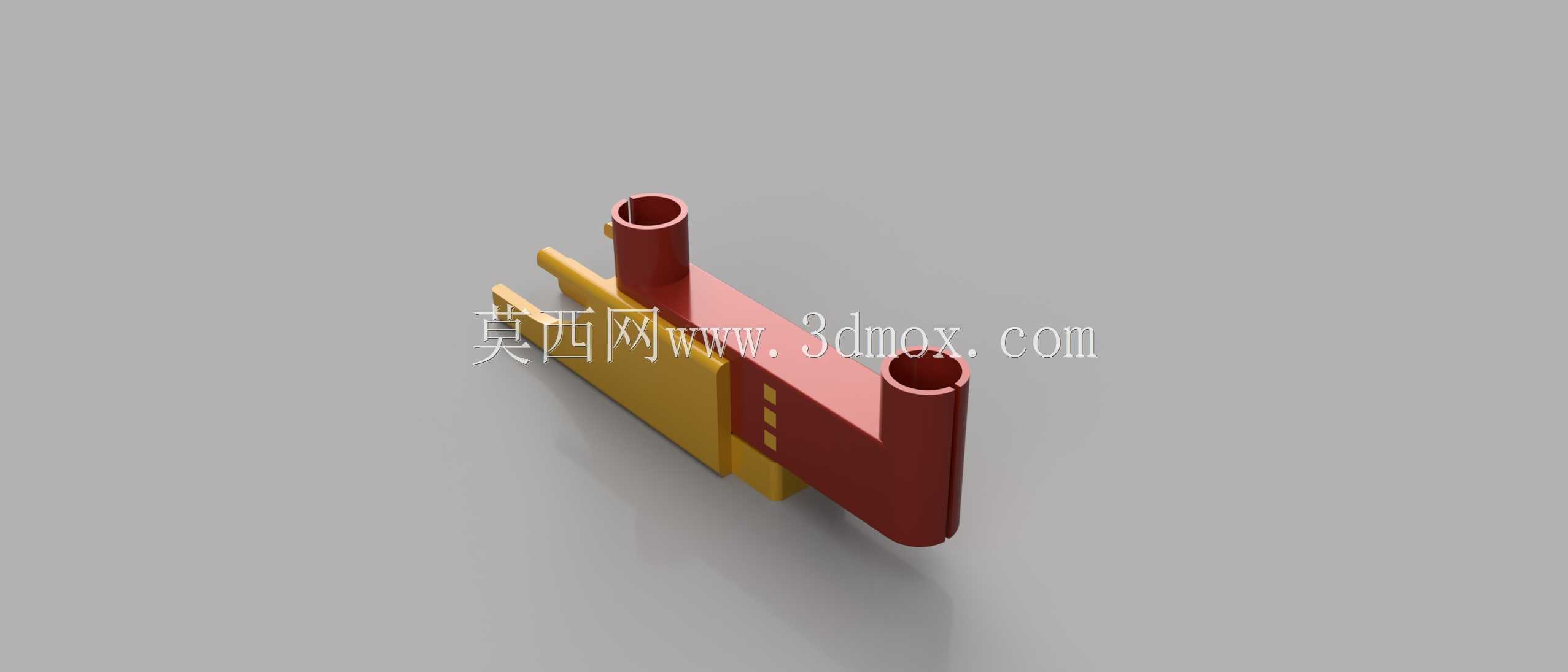

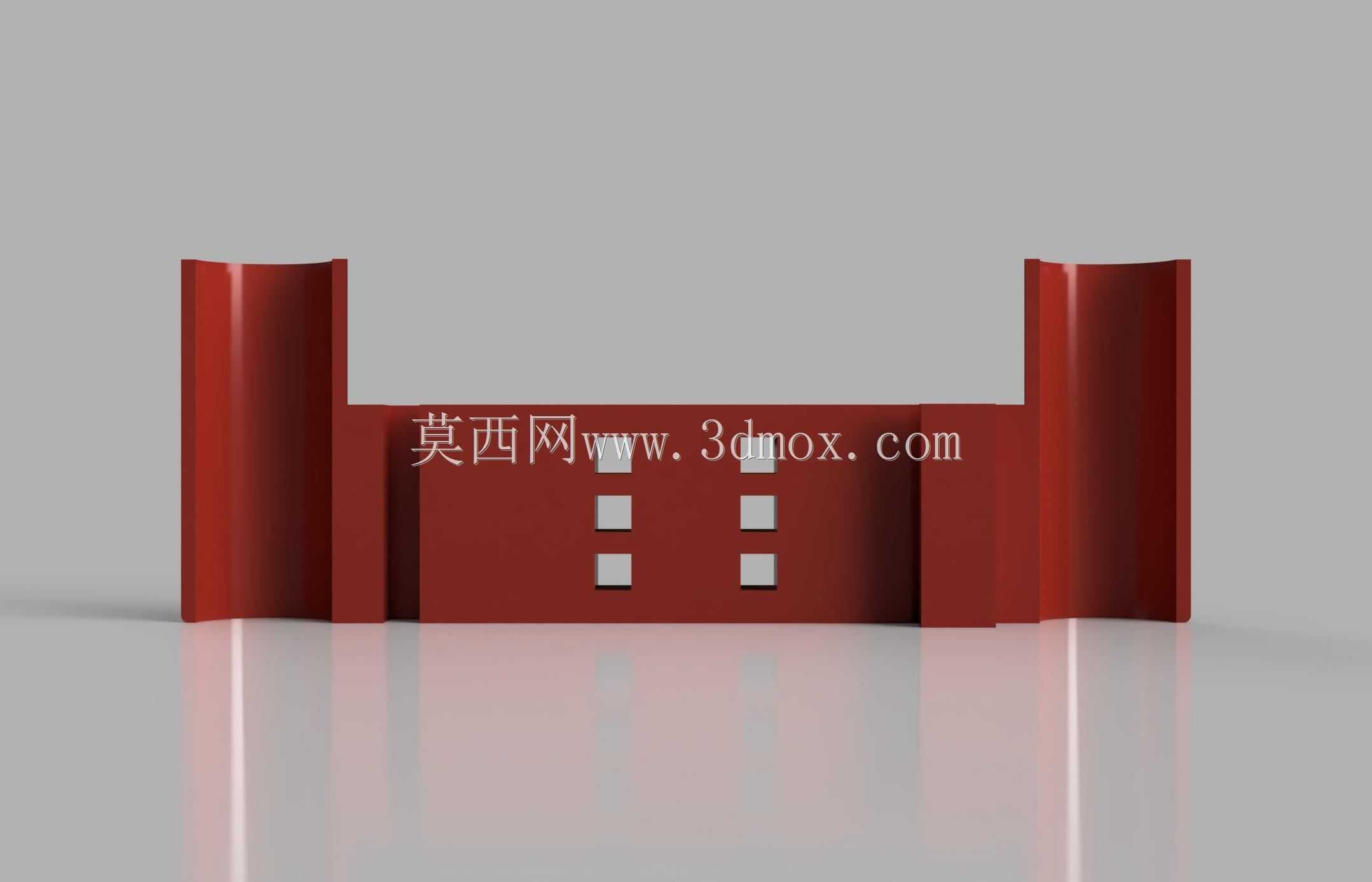

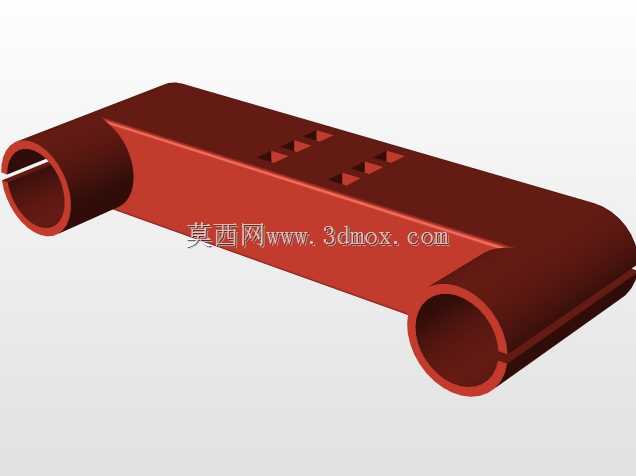

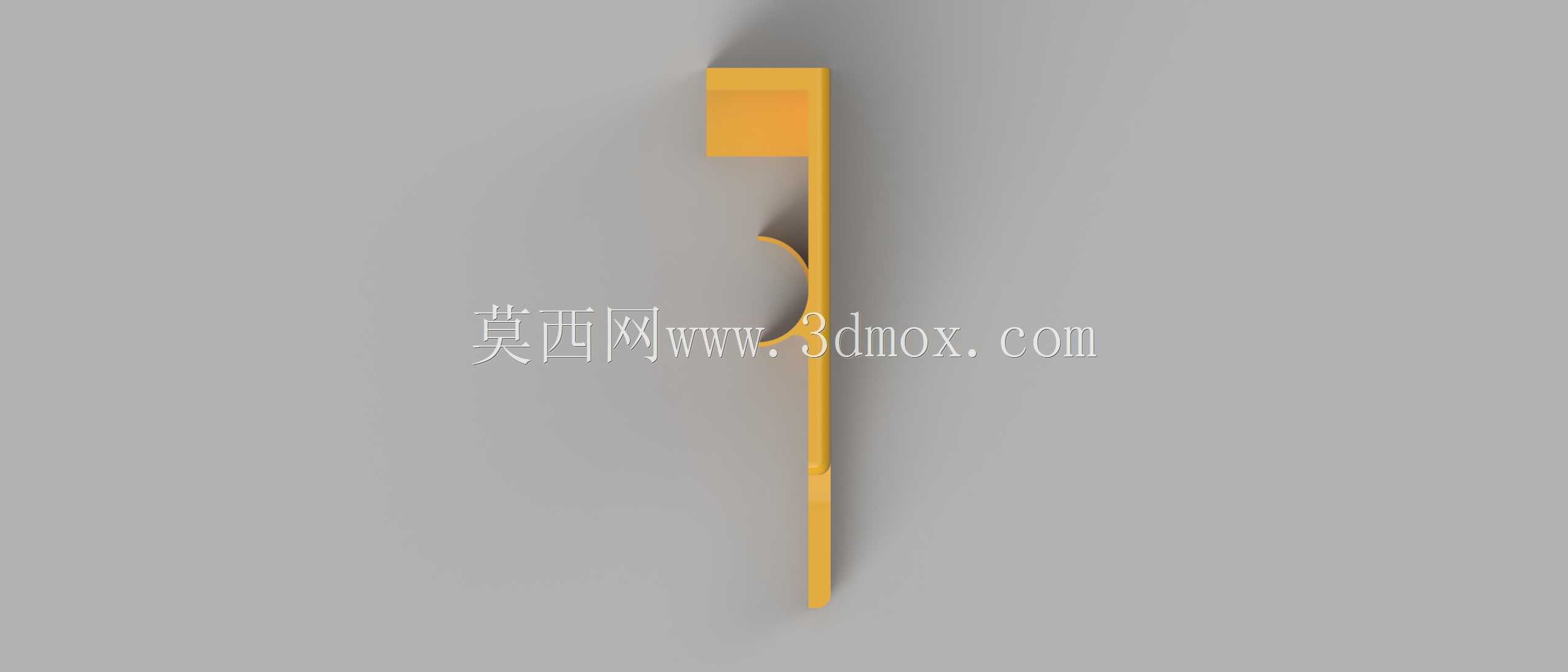

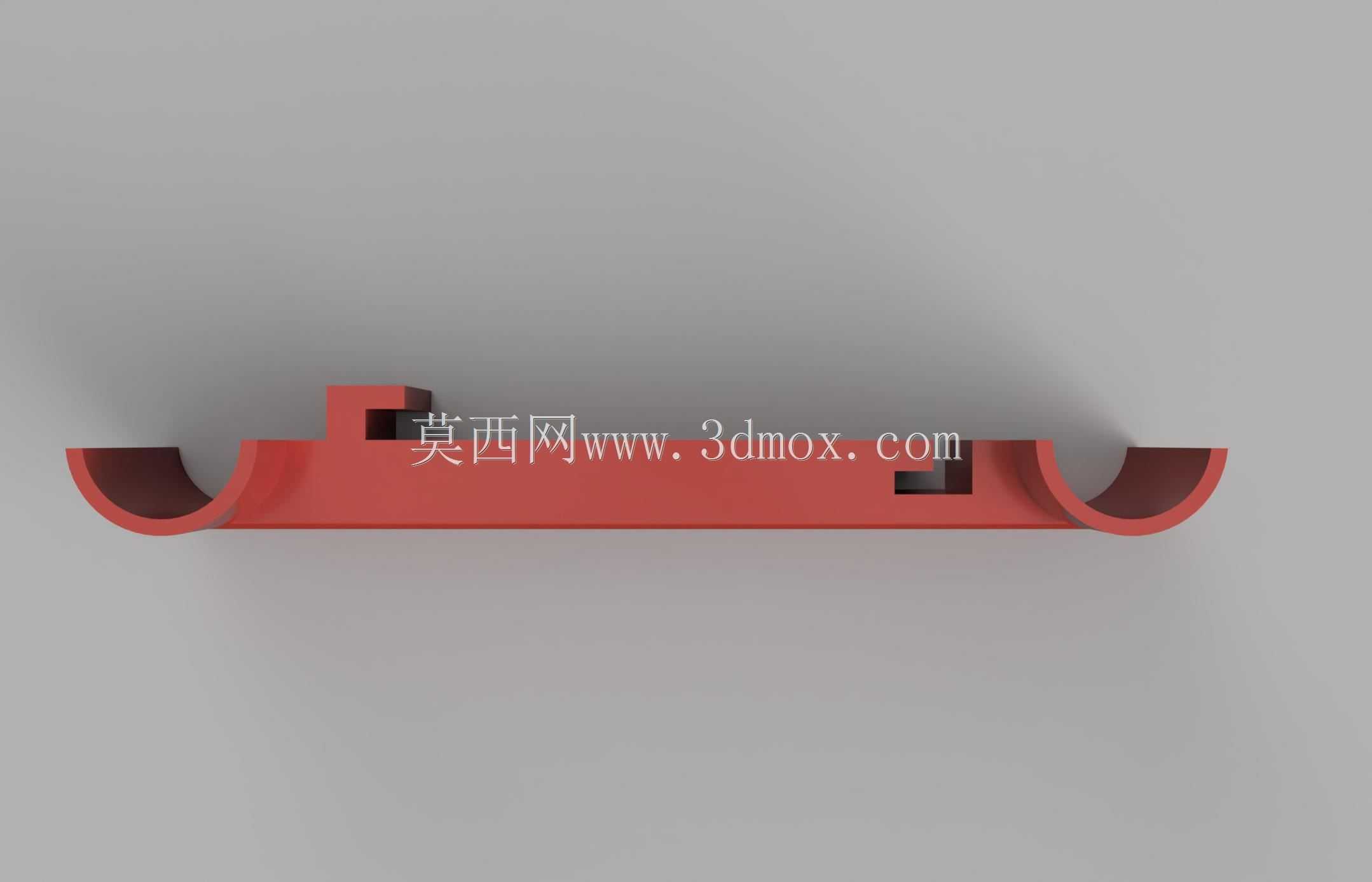

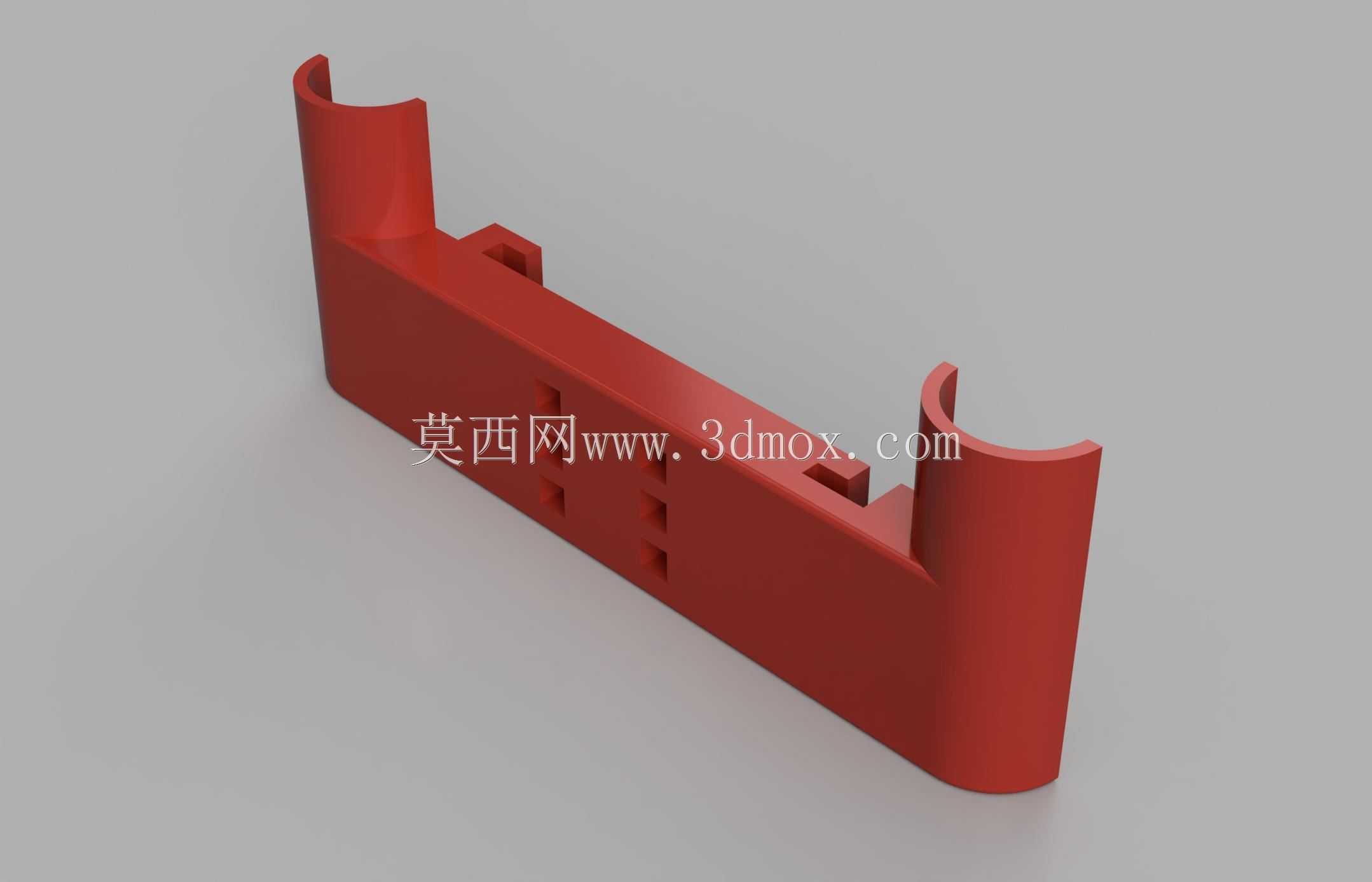

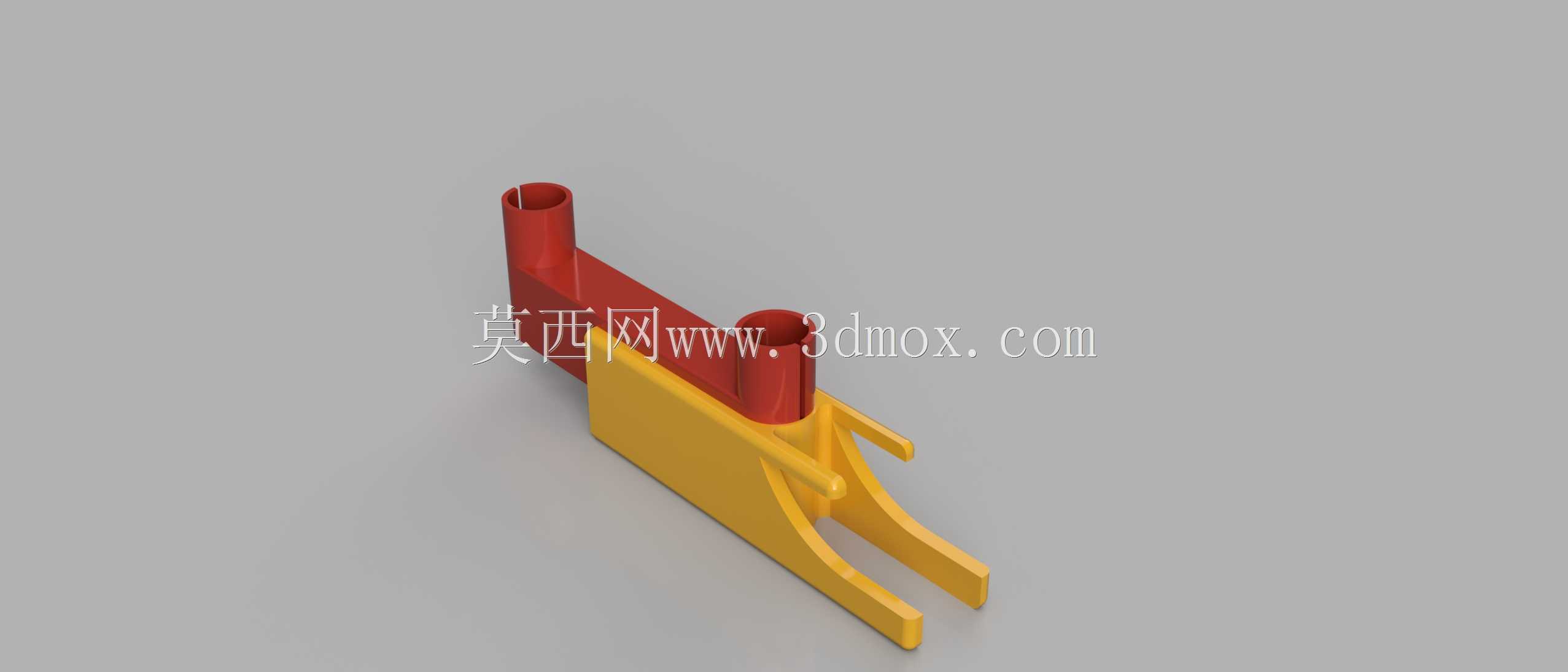

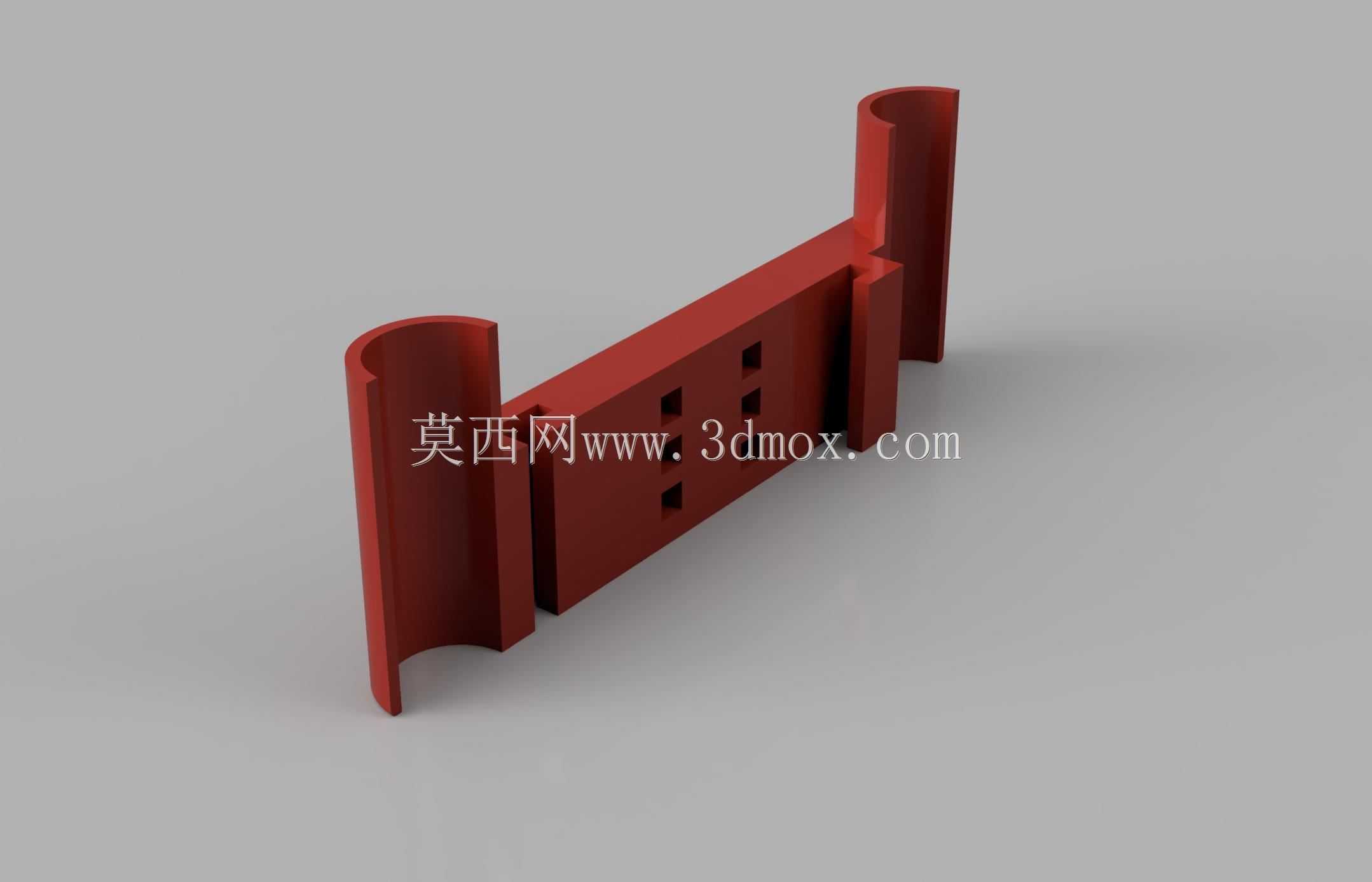

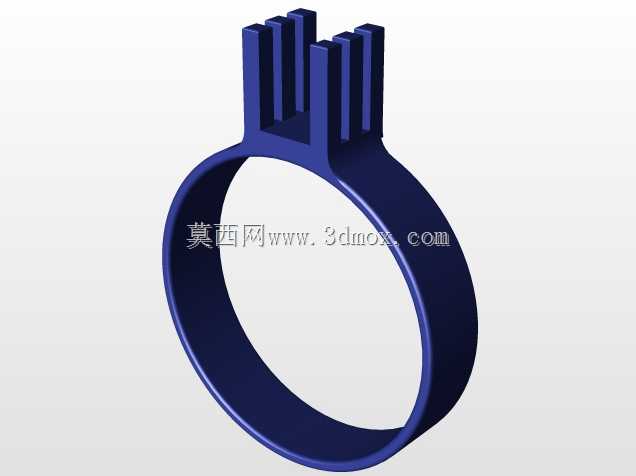

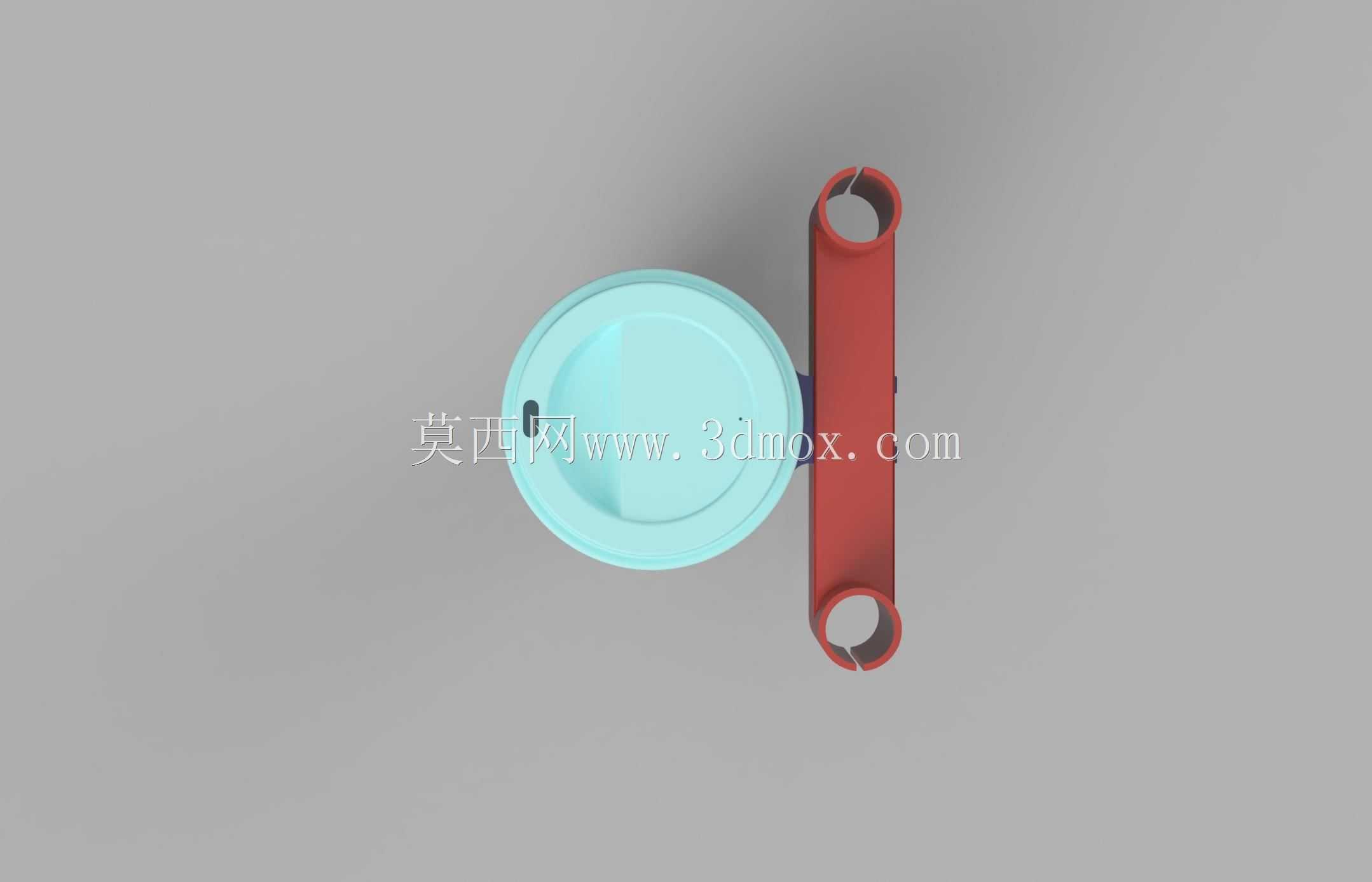

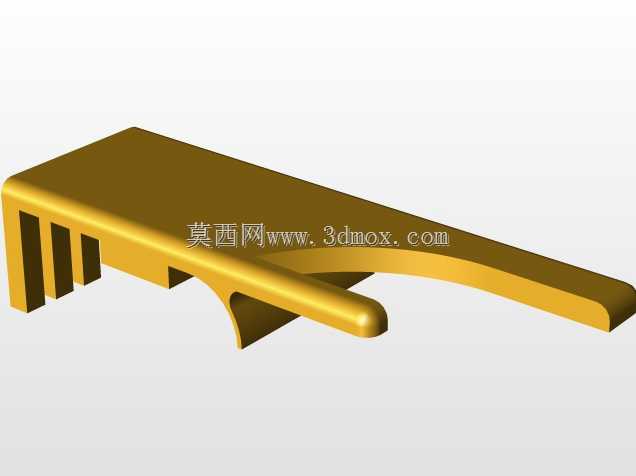

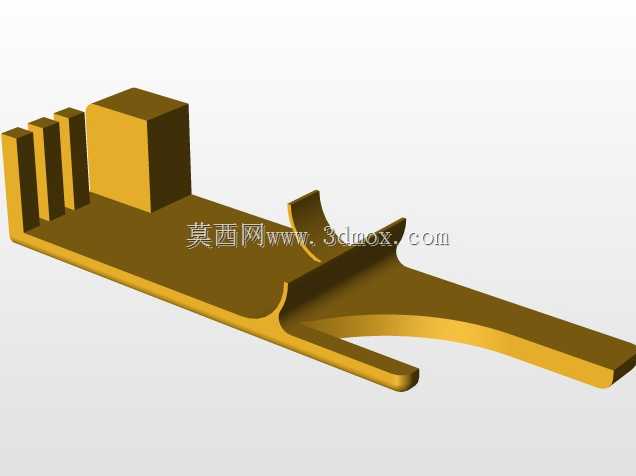

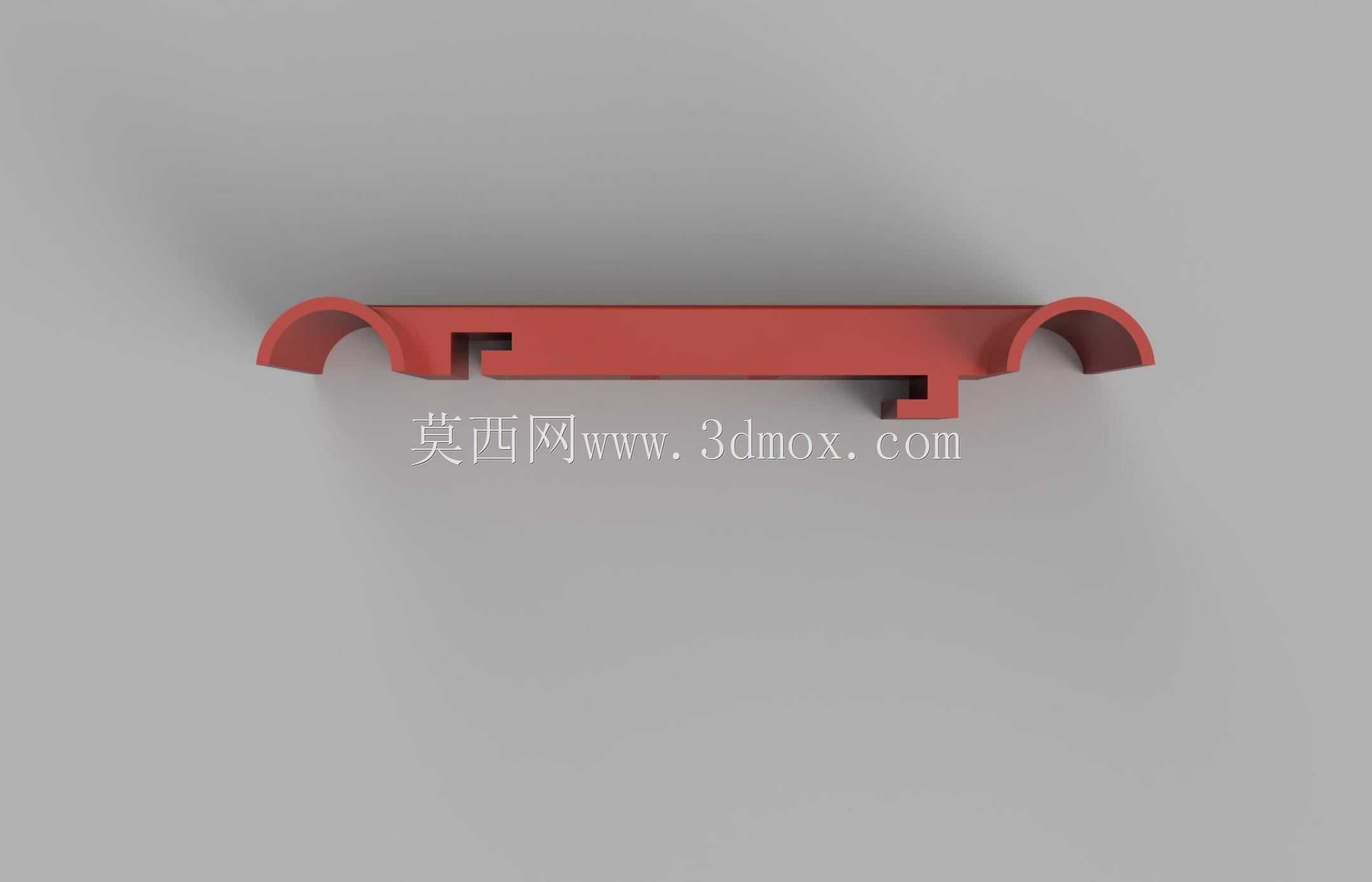

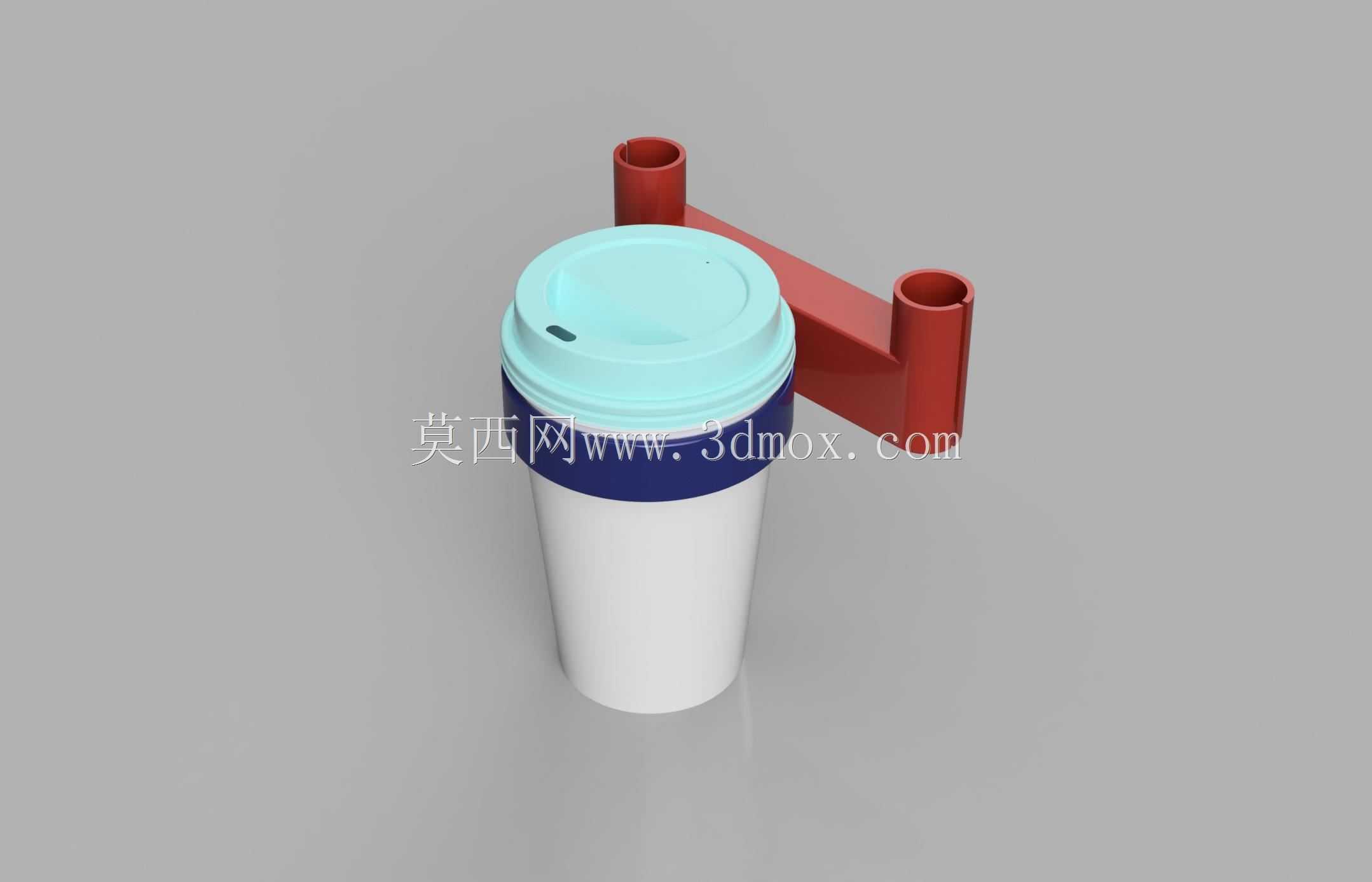

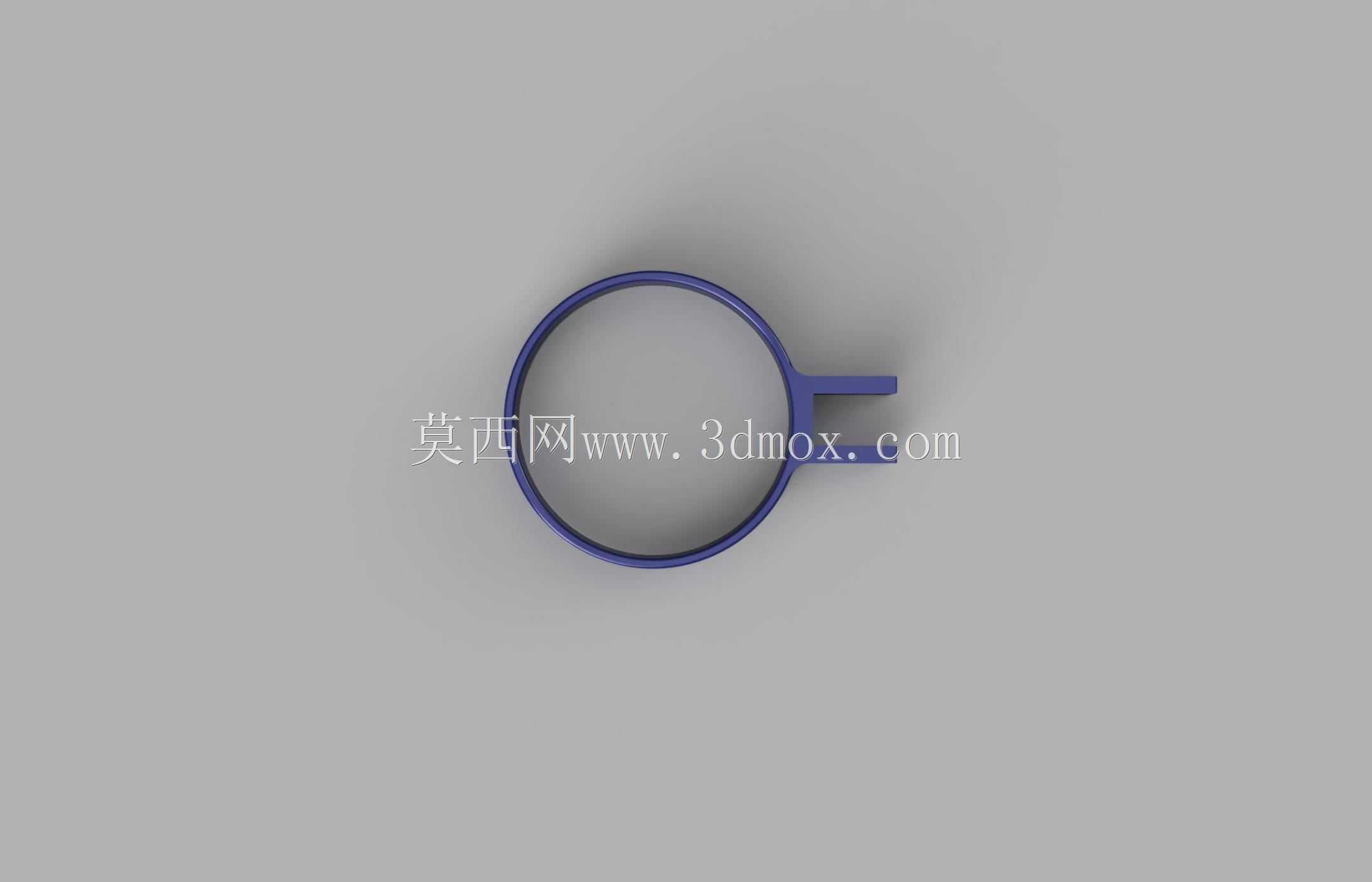

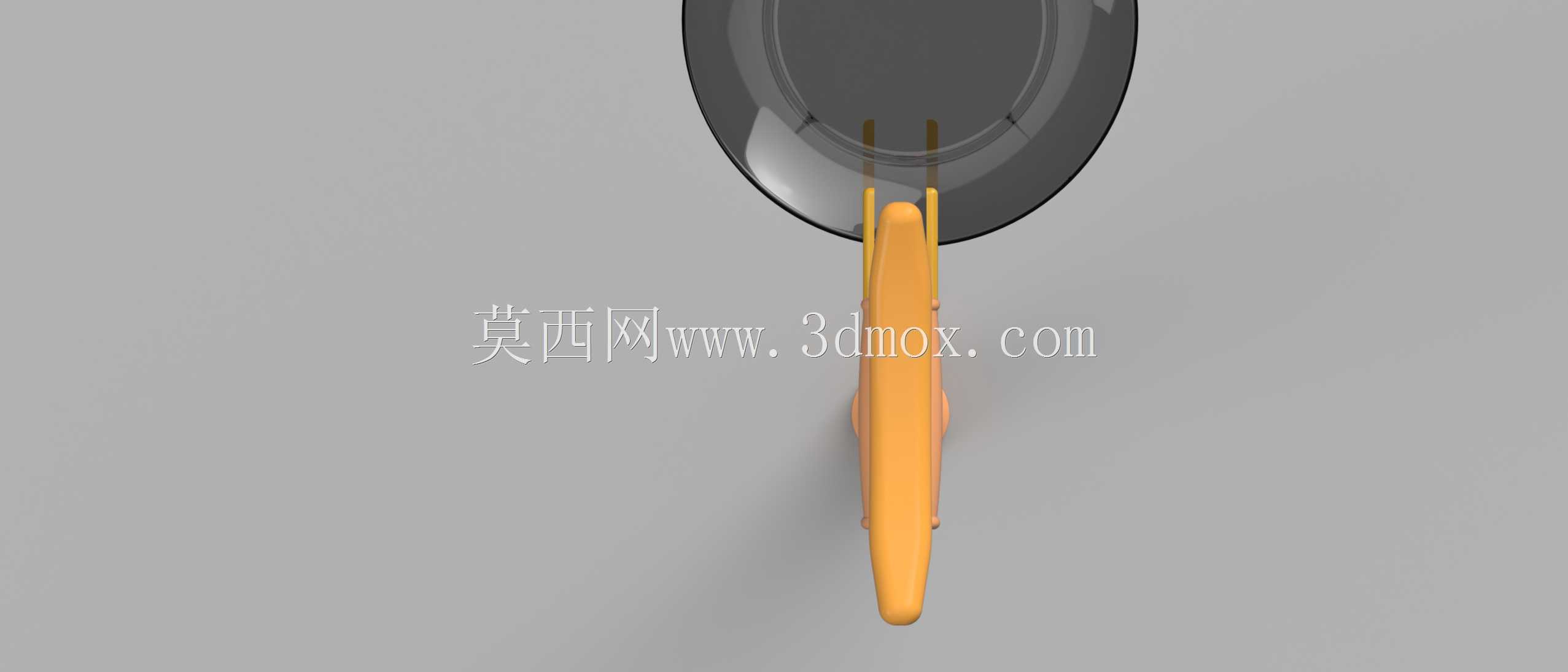

　　支架整体分为两个功能挂载区，一侧是带限位围边的杯座，杯座内部做了阶梯式内径设计，可适配常规直径的瓶装水、带盖保温杯、一次性纸杯，围边高度设置为杯身高度的三分之一，既可以避免行走过程中杯体倾斜滑落，又不会因为围边过高导致取放杯子时卡滞；另一侧是浅盘式托架，盘面做了微向上的翻边处理，可放置小份餐盒、手机、钥匙这类扁平小物件，翻边高度控制在1厘米以内，不会阻碍物品取放，同时能避免物品在行走颠簸时从盘面滑落。安装固定结构采用抱箍式锁紧设计，抱箍内侧贴有防滑橡胶垫，一方面可以增大与拐杆表面的摩擦力，避免支架在负重状态下沿杆体下滑，另一方面橡胶垫可以隔绝金属抱箍与拐杆表面的硬接触，避免刮花拐杆的喷塑或阳极氧化表层。日常使用腋拐的行动不便群体外出时，往往面临双手被拐体占用、无法独立携带水杯、小份餐食或随身小物件的痛点，这款挂载在腋拐杆体上的杯盘支架，正是针对这类实际使用场景开发的辅具配件，解决使用者短距离出行、院内活动、户外慢行时的置物需求，无需额外挎包或借助他人协助，即可自主完成饮水、携带小份餐点的动作。从结构设计逻辑来看，这款支架没有采用在拐体内部嵌装置物结构的方案，而是选择外挂式快装结构，核心考量是避免破坏原有腋拐的杆体强度，同时适配市面上绝大多数常规管径的金属腋拐产品，不需要对拐体做打孔、切削等二次加工，使用者可自行完成安装与拆卸，不需要额外工具辅助。

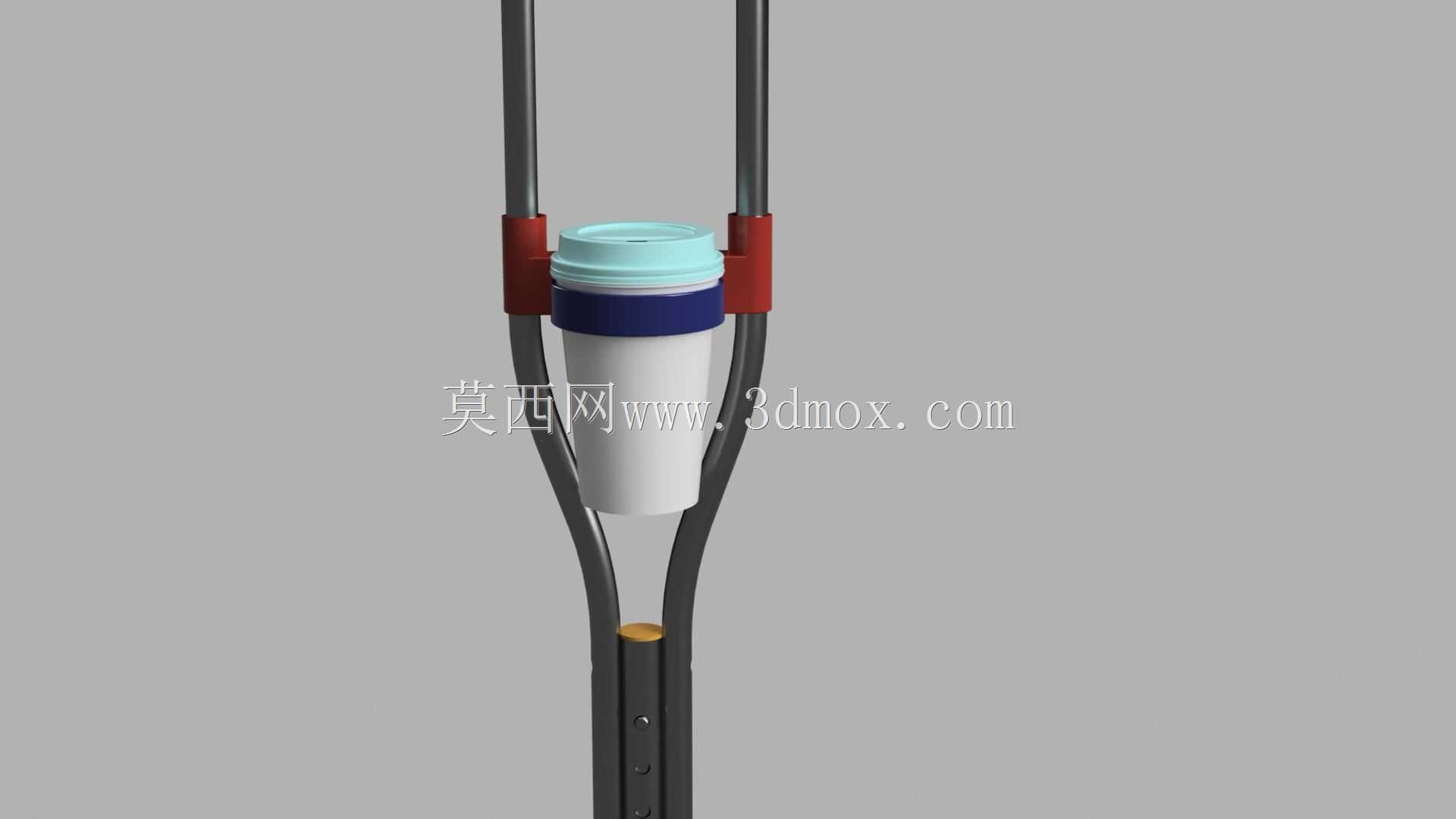

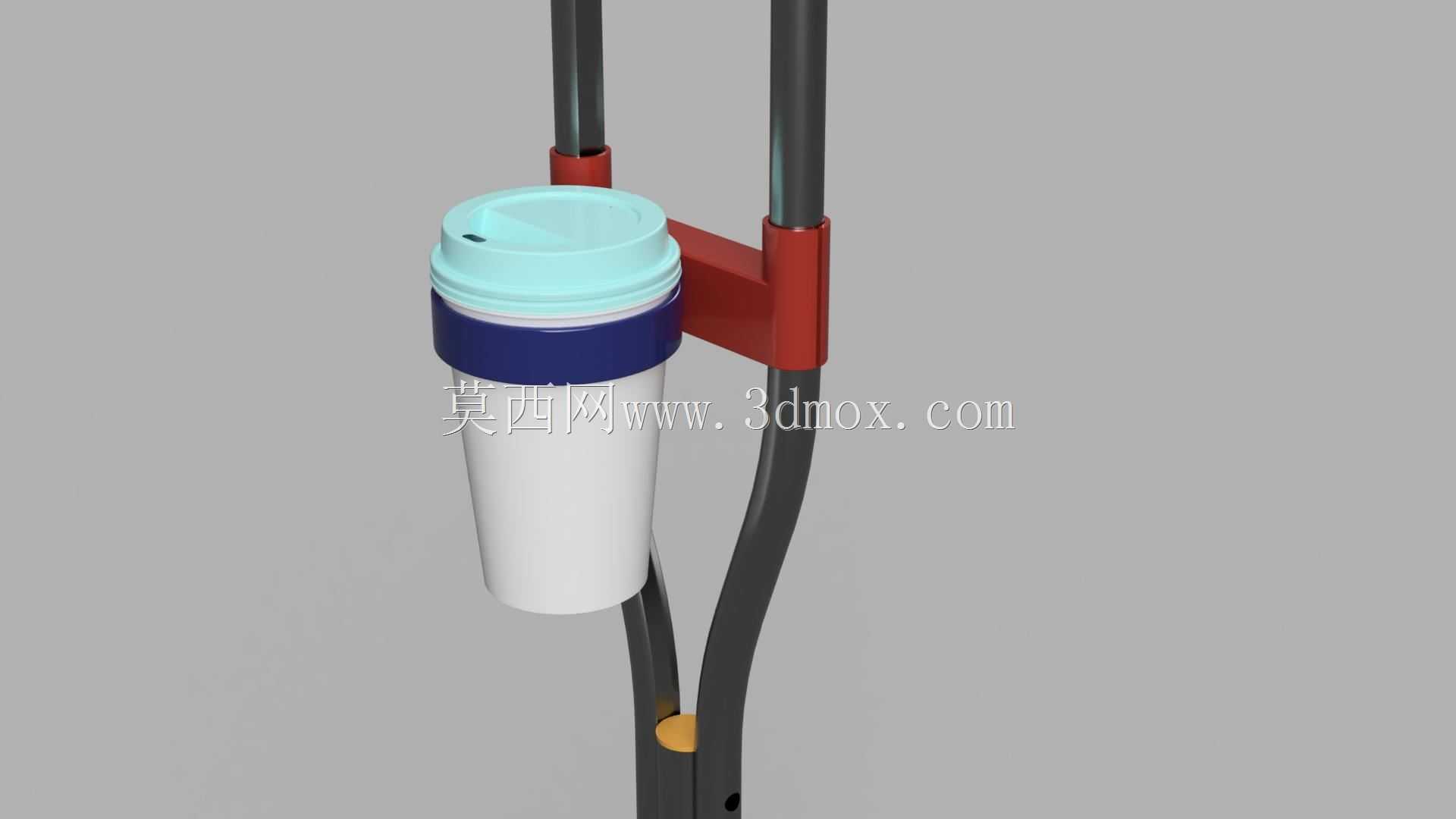

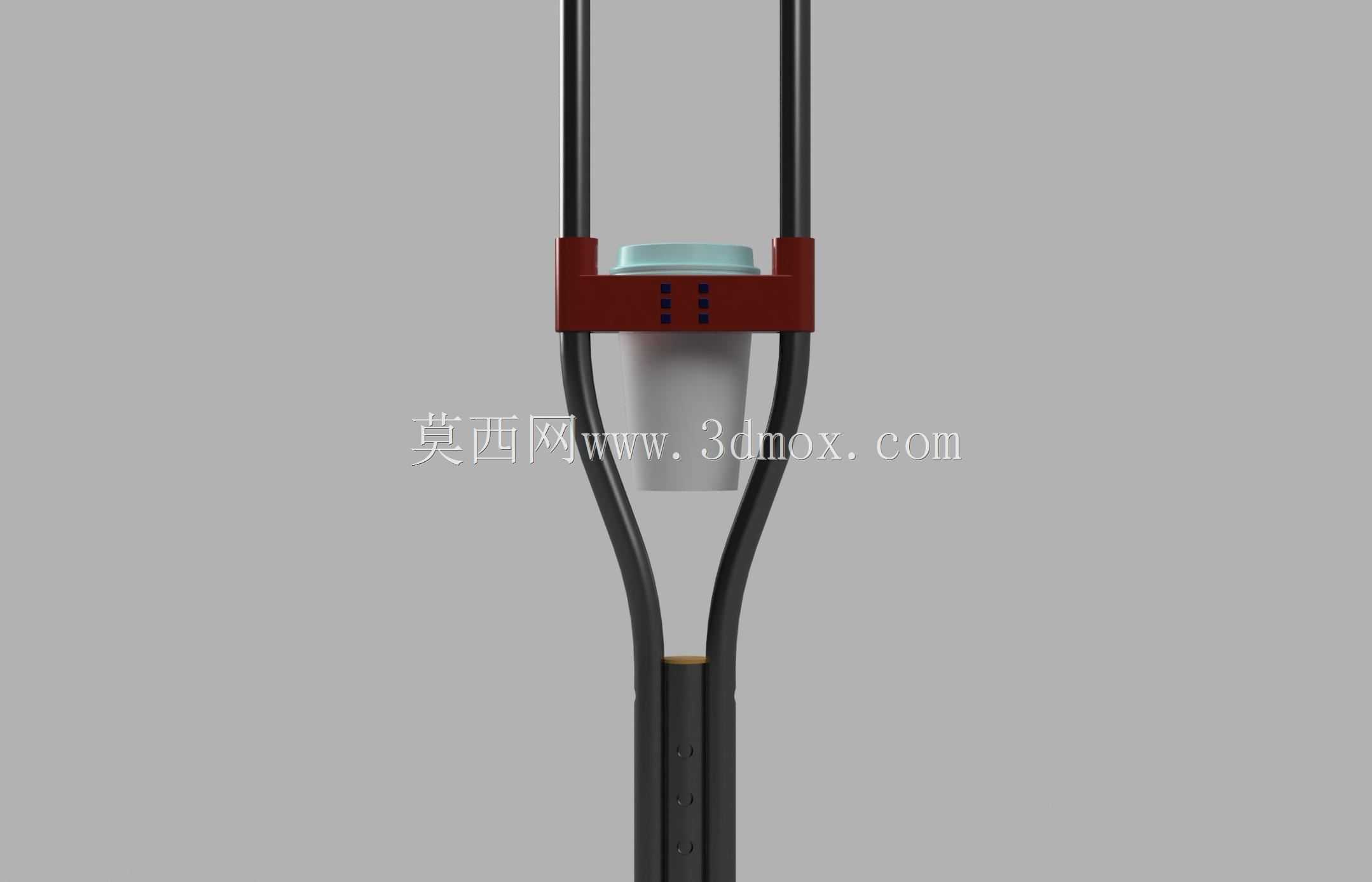

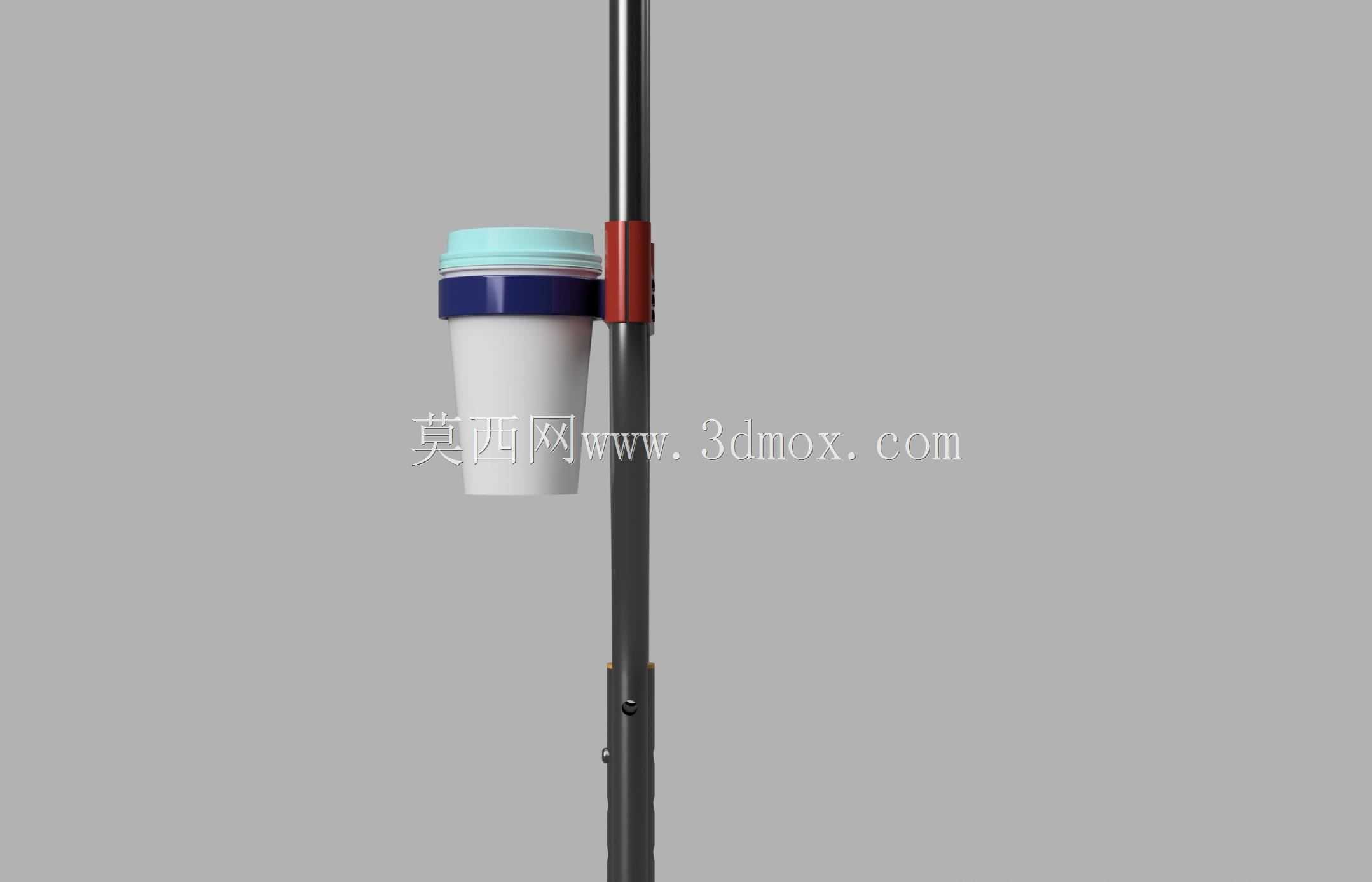

　　抱箍的锁紧件采用翼型旋钮结构，不需要借助螺丝刀或扳手，徒手即可完成松紧调节，使用者可根据自身使用习惯，调整支架在拐杆上的安装高度，通常建议安装在拐体中部手握握把下方10-15厘米的位置，这个位置既不会干扰拄拐时手臂的自然摆动，也不会因为位置过低导致行走时支架碰到腿部或障碍物。从安装边界尺寸来看，抱箍的适配管径范围覆盖22毫米到28毫米，这一区间是市面常规铝合金、钢制腋拐的主流杆径，覆盖绝大多数民用腋拐产品；支架整体向外伸出的宽度控制在12厘米以内，杯座深度为8厘米，盘架的有效置物尺寸为12厘米*10厘米，整体负重设计上限为1.5千克，完全满足单杯饮品加小份餐食或随身小物件的承重需求，不会因为负重过大导致拐体重心偏移，影响拄拐时的平衡。

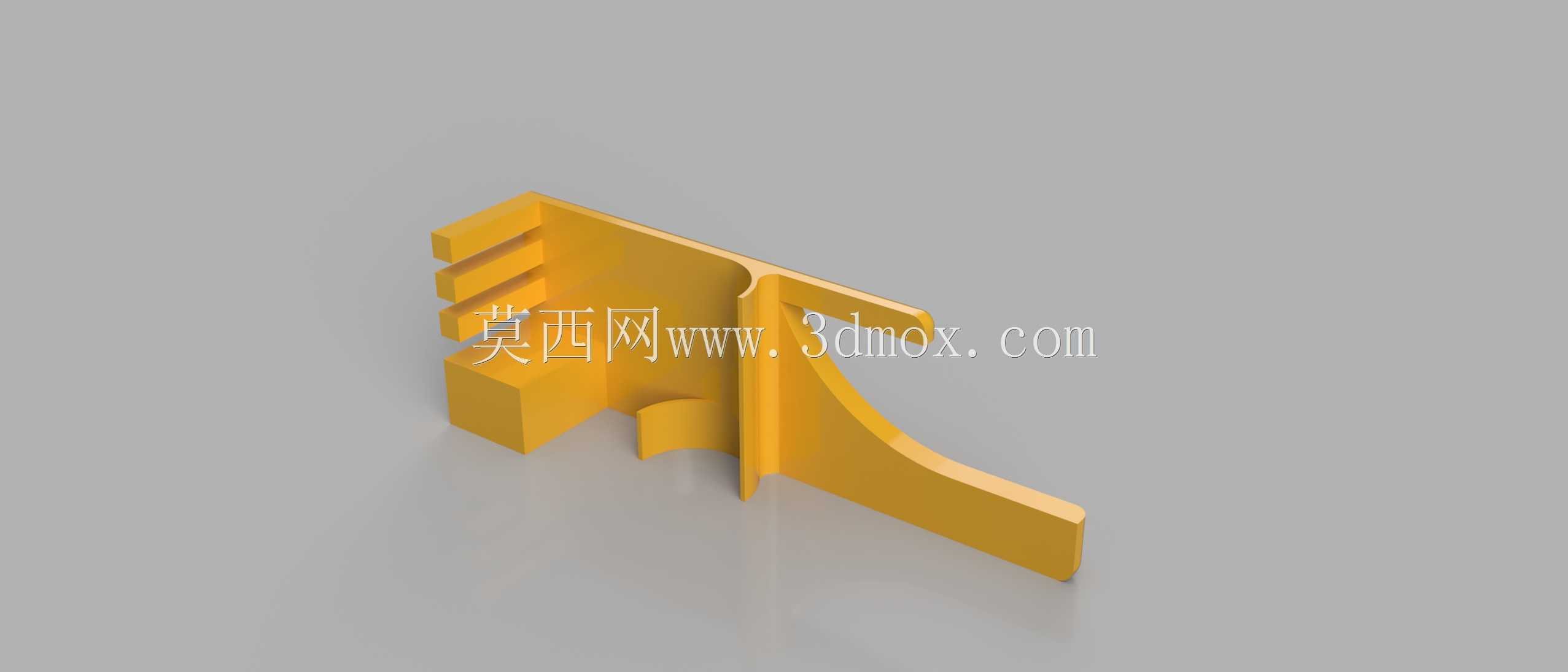

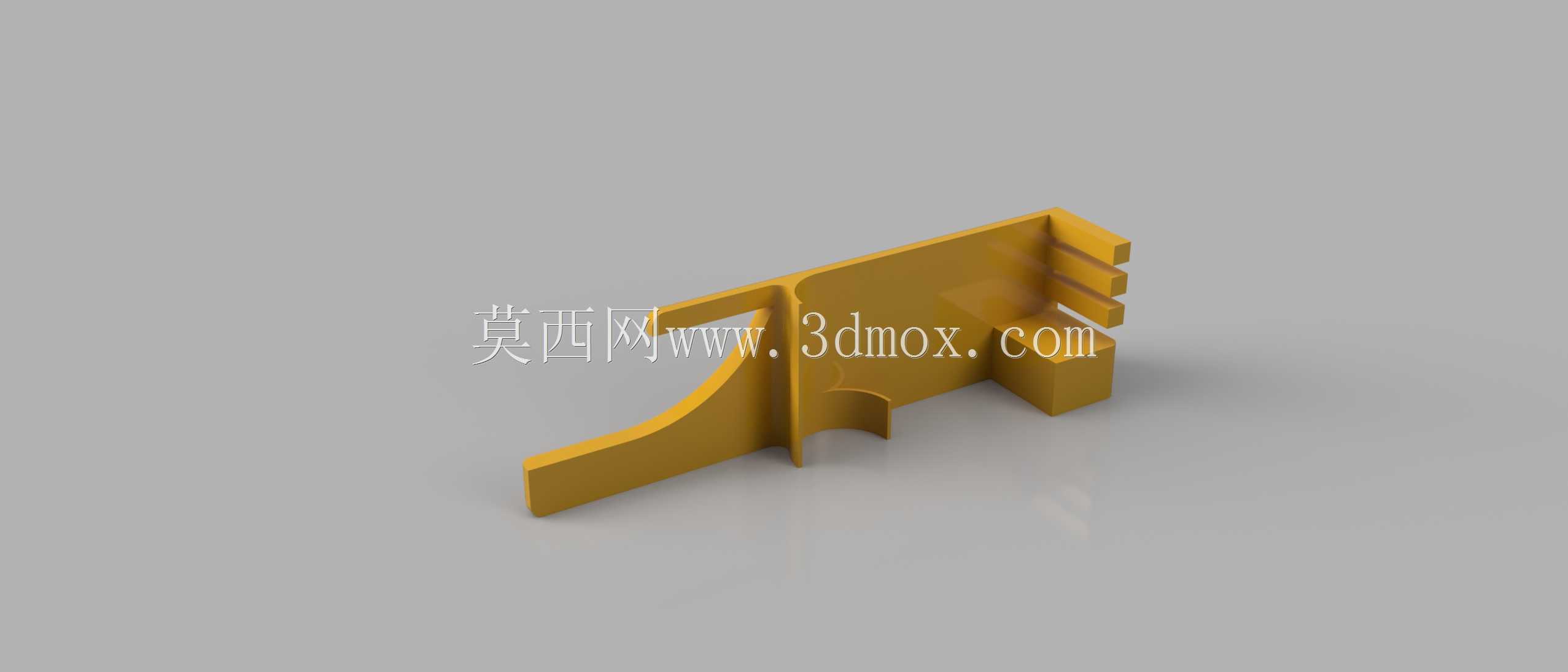

　　设计过程中充分考虑了行走时的动态受力情况，支架与抱箍的连接部位做了加强筋结构，避免长期负重下连接部位出现应力断裂，整体结构没有突出的尖锐棱角，所有边缘都做了圆角钝化处理，避免使用者在行走过程中被支架剐蹭衣物或皮肤。支架的重量控制在120克以内，安装在拐体上不会给使用者增加明显的负重感，不需要使用时可以快速松开抱箍旋钮将支架取下，不会影响腋拐本身的折叠或收纳。不同于内嵌式的置物结构，这种外挂式支架不需要改动原有拐体的结构，不会影响腋拐原有的承重性能与调节功能，对于已经购置常规腋拐的使用者来说，不需要更换整副拐具，仅需加装该支架即可获得置物能力，适配成本更低。

　　在实际使用场景中，无论是术后康复期在小区内慢走锻炼、去医院复诊时携带水杯与病历本、或是在食堂取餐时放置餐盘，这款支架都能解放使用者的部分负重压力，让拄拐出行的过程更加便利，不需要一直将物品抱在怀中或挂在手臂上，降低行动过程中的平衡风险。结构建模过程中，针对抱箍的锁紧力做了模拟验证，确保在1.5千克负重状态下，经过连续颠簸振动后支架不会出现下滑或松动；杯座的内径尺寸也做了多轮适配调整，既可以容纳常规直径的水杯，又不会因为内径过大导致杯体在行走过程中过度晃动；盘架的翻边角度经过反复调整，在不阻碍取放的前提下最大化防掉落效果，整体结构没有复杂的传动或活动部件，长期使用的故障率极低，维护成本几乎为零，仅需定期擦拭表面污渍即可正常使用。
