低成本便携式气动机械呼吸机结构设计

这款便携式机械呼吸机的设计初衷，是面向应急医疗场景下的呼吸支持需求，尤其适配资源受限、缺乏复杂电力配套的临时救治点位，可在基层诊所、户外医疗救援站、突发公共卫生事件的临时隔离点快速部署，为存在自主呼吸障碍的患者提供可控的辅助通气支持，无需依赖复杂的中央供气系统与精密电控模块，仅需接入常规压缩空气气源即可启动运行，大幅降低了设备的部署门槛与使用条件限制。

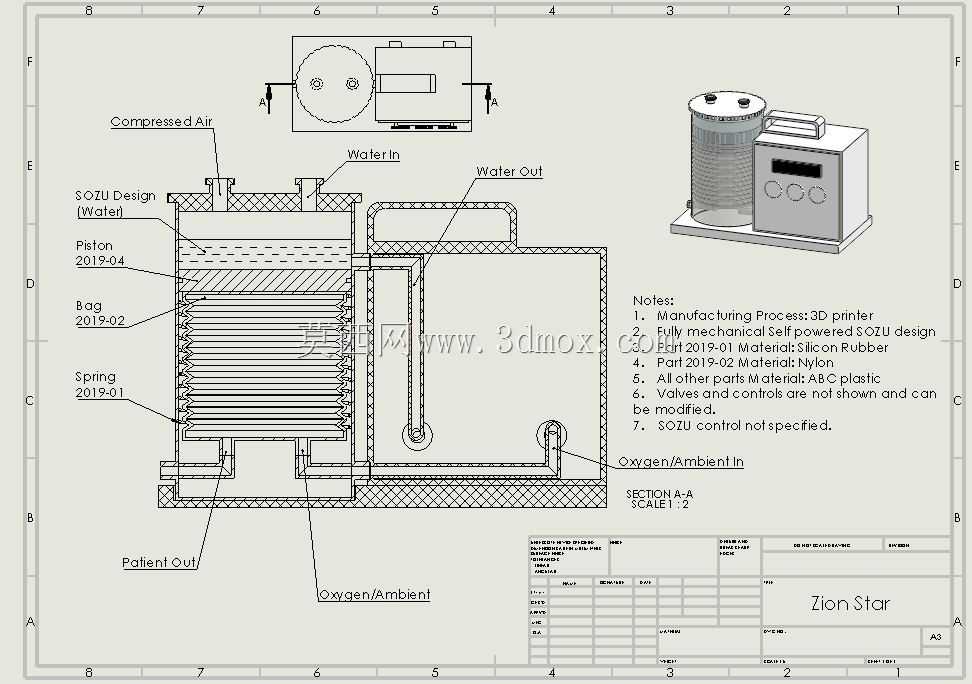

从功能实现逻辑来看，设备核心依托SOZU/Shishi-Odoshi机械原理完成呼吸囊的充放气控制，通过纯机械结构的时序匹配实现吸气、呼气阶段的压力与流量切换，全程无需电子程序介入控制，从根源上避免了电控系统故障带来的通气中断风险，运行稳定性更有保障。设备的动力输入仅需稳定的压缩空气源，无需外接市电即可持续工作，在断电、户外无供电的场景下依然可以维持正常通气输出，适配极端条件下的救治需求。

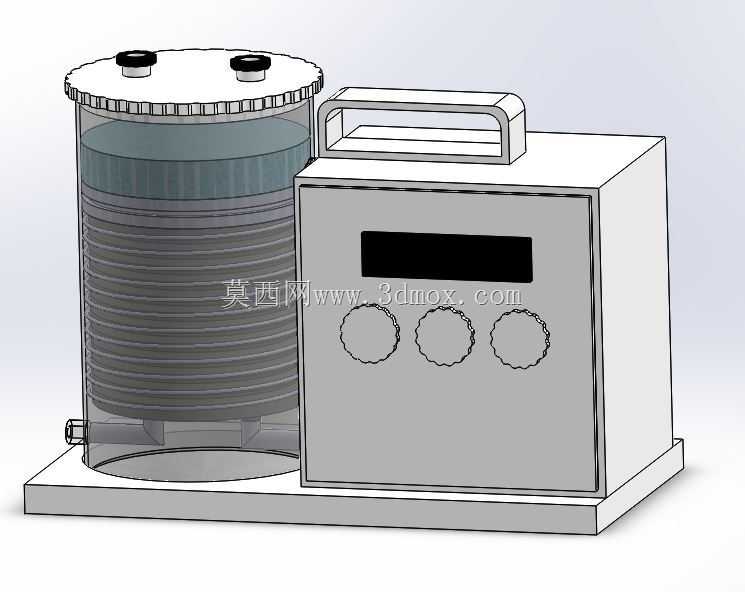

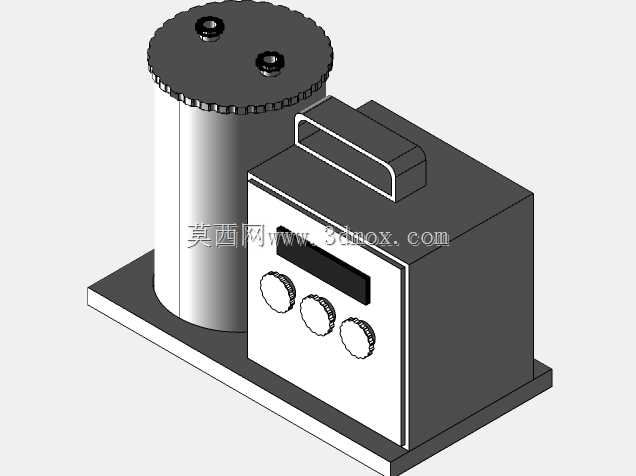

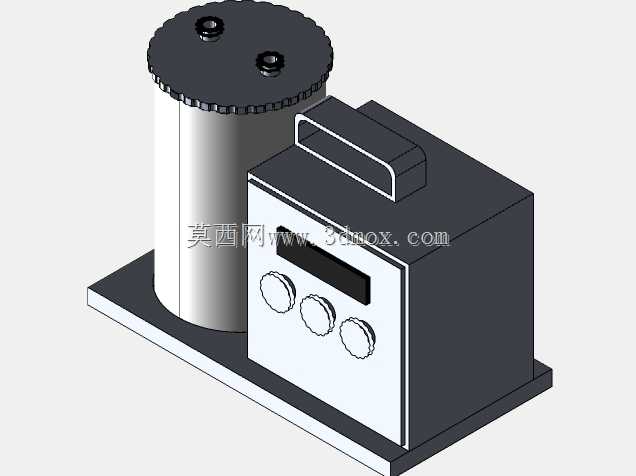

结构设计层面，整体采用模块化布局，左侧为圆柱形的呼吸囊容纳与驱动腔体，顶部带齿状边缘的端盖设计既方便手动拆卸更换内部呼吸囊，也可通过齿形结构实现与周边固定件的快速卡接，腔体顶部的两个快接接口分别用于压缩空气输入与呼吸管路输出，接口采用通用标准尺寸，可适配常规医疗呼吸管路配件，无需定制专用连接件。右侧为方形的控制箱体，顶部集成便携提手，方便单人手提转运，箱体正面设置三个调节旋钮与一个状态显示窗口，三个旋钮分别对应通气频率、吸呼比、输出压力三个核心参数的调节，调节逻辑为纯机械阻尼式，旋钮转动带有清晰的档位反馈，操作人员无需经过复杂的电子设备培训即可快速上手调整参数，状态窗口可直观显示当前通气压力数值，无需外接监测设备即可掌握运行状态。

整个设备的安装底座采用一体化平板设计，所有功能组件均固定在同一块安装基板上，基板边缘预留四个标准安装孔位，既可以直接放置在桌面、推车台面上使用，也可以通过螺栓快速固定在医疗支架、救护车舱内的固定位上，安装边界灵活，适配不同场景的固定需求。整体外形尺寸控制在单人可手提转运的范围内，整体重量控制在较低水平，转运时无需额外吊装设备，单个医护人员即可完成设备的搬运与部署。

设计过程中充分考虑了快速原型制作与量产的便利性，所有结构件均采用规则几何造型，无复杂的异形曲面结构，既可以使用常规机加工方式制作金属结构件，也可以通过3D打印完成非金属原型件的快速制作，甚至在应急场景下，可使用现成的标准五金件、通用医疗配件完成整机组装，无需定制特殊加工的零部件，大幅缩短了设备的生产与组装周期。圆形驱动腔体的设计相比异形腔体，在充放气过程中内部压力分布更均匀，驱动部件的运动轨迹更稳定，可有效降低运行过程中的机械磨损，延长设备的无故障运行时间，同时圆形结构的密封设计更易实现，可减少压缩空气的泄漏损耗，降低对气源压力的要求。

在实际使用场景中，这款设备可作为常规高端呼吸机的补充储备，在医疗资源挤兑、常规设备供应不足时快速投入使用，也可作为户外救援、基层巡诊的便携通气设备，弥补大型设备无法进入复杂现场的短板。设备的所有调节部件均采用外露式设计，日常维护时无需完全拆解箱体，即可完成密封件更换、旋钮阻尼调整、管路接口清洁等常规维护操作，降低了后期维护的技术门槛，非专业工程人员经过简单培训即可完成日常保养工作。
