全向轮电动医护转运担架结构设计

这款全向轮电动转运担架的结构设计，核心围绕急救转运、院内病患转移的实际场景痛点展开，区别于传统手动担架的移动局限，在结构布局上做了针对性的工程优化。从实际应用场景来看，该设备可覆盖急诊室平车转运、ICU床旁转移、急救现场狭小空间病患搬运、电梯内转向移动等多个使用场景，传统担架在狭窄病区走廊、病房床旁间隙、急救车车厢内部转向时，往往需要多人配合抬挪调整方向，不仅耗费医护人员体力，还容易在调整过程中造成病患二次磕碰，全向轮的驱动结构设计，正是为了解决这类小空间内的灵活移动问题。

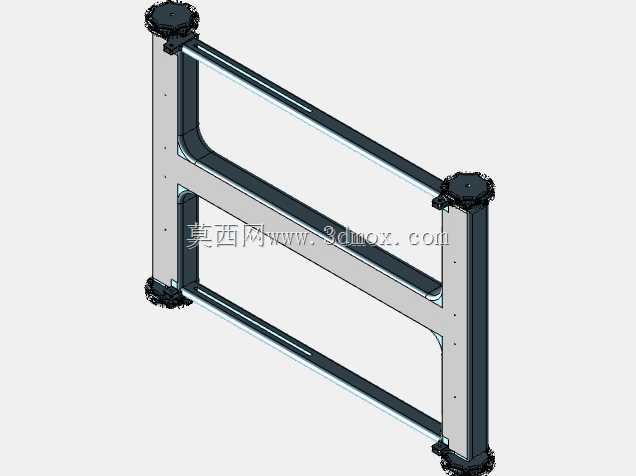

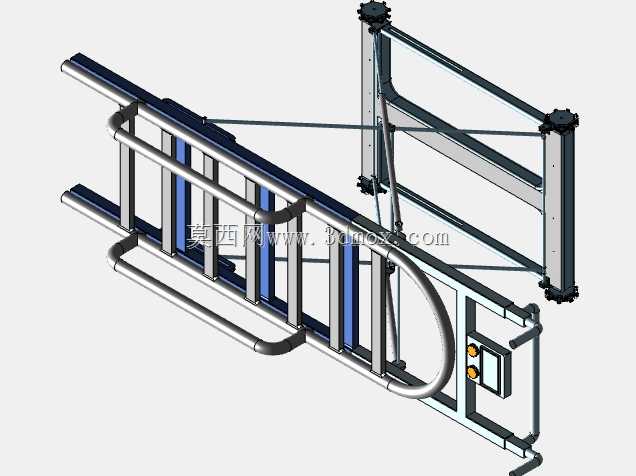

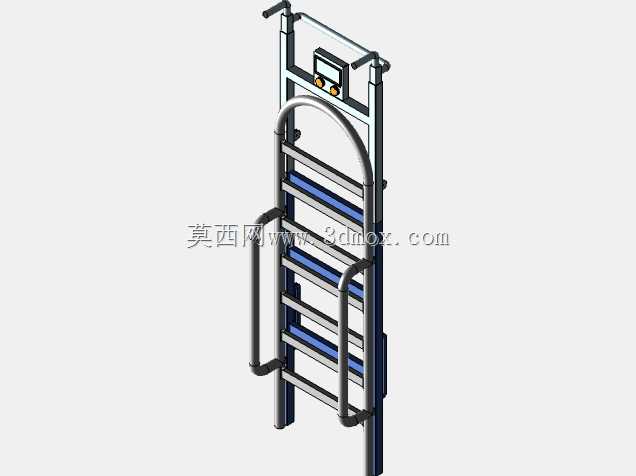

从功能特性上看，该担架采用侧边框架式承载结构，主承载框架采用矩形管材拼接成型，框架侧边设置多组竖向防护栏，防护栏采用圆弧过渡的弯管结构，避免尖锐棱角对医护或病患造成刮碰，防护栏与主框架之间采用可翻转的铰接结构，在病患上下担架时可将侧边护栏放倒，转运过程中翻起锁定，起到侧向防护作用，防止病患在移动过程中侧滑跌落。驱动端采用两组立式安装的全向轮模组，分别布置在担架框架的一端两侧，全向轮的安装座与主框架之间采用螺栓刚性连接，保证驱动过程中的结构稳定性，驱动模组集成了驱动电机、减速机构与滚轮组件，无需额外加装传动连杆，简化了整体传动链路，降低了结构故障概率。

设计思路上，整体框架采用对称式布局，重心沿担架长度方向的中轴线分布，避免单侧偏重导致的移动跑偏问题，框架的承载平面高度参考常规病床、急救车车厢的台面高度设置，保证病患在担架与病床、手术台、急救车之间转移时，无需过大高度差的抬举，减少医护人员的腰部受力，也降低病患转移过程中的坠落风险。操控模块集成在担架靠近医护推行的一侧端面上，设置有方向控制与速度调节的操作按钮，按钮采用大尺寸凸起设计，方便医护人员佩戴防护手套时也能准确操作，操控模块旁设置有紧急停止按钮，遇到突发状况时可一键切断动力输出，保证使用安全。

从安装边界与尺寸适配来看，整体框架的宽度控制在常规病区走廊、医用电梯的通行宽度范围内，长度适配成年人平躺的承载需求，全向轮的安装位置突出框架底部一定距离，保证轮子转动过程中不会与框架主体、底部支撑构件发生运动干涉，轮子的接地比压经过适配，在医院地砖、环氧地坪、室外急救现场的硬质路面上都能稳定行走，不会出现打滑或压痕问题。框架上预留有绑带安装孔位，可根据使用需求加装多点式固定绑带，针对骨折、多发伤的病患可实现牢靠固定，避免转运过程中病患移位造成二次损伤。框架的管材连接处采用焊接加角码补强的工艺，在保证整体结构轻量化的同时，满足额定承载下的结构强度要求，长期使用不会出现框架变形、焊缝开裂的问题。

在实际使用逻辑上，该担架既可以依靠电力驱动实现自主移动，也可以在断电情况下切换为手动推行模式，全向轮的结构特性保证手动推行时同样可以实现横向移动、原地旋转等动作，不会出现动力脱开后轮子卡滞的问题。护栏的锁定结构采用弹性插销设计，解锁与锁定操作都可单手完成，医护人员在扶稳病患的同时就能完成护栏的收放操作，无需额外辅助人员配合。整体结构没有多余的外凸构件，所有管线都内置在框架管材的空腔内部，既避免管线外露被勾挂造成损坏，也让整体外观更加简洁，减少清洁消毒的卫生死角，适配医疗场景下高频次消杀的使用需求。
