智能储水饮水装置结构设计方案

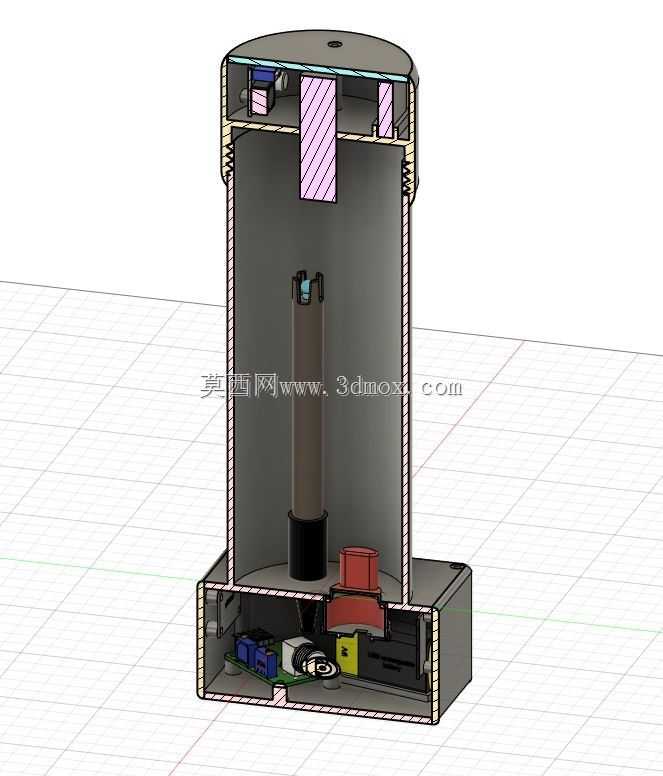

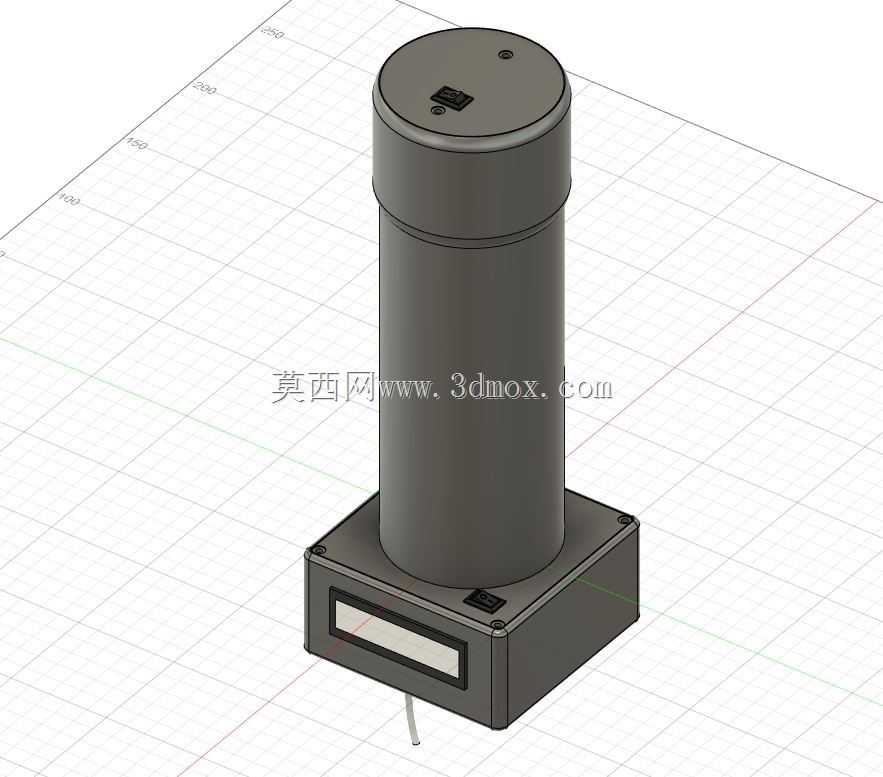

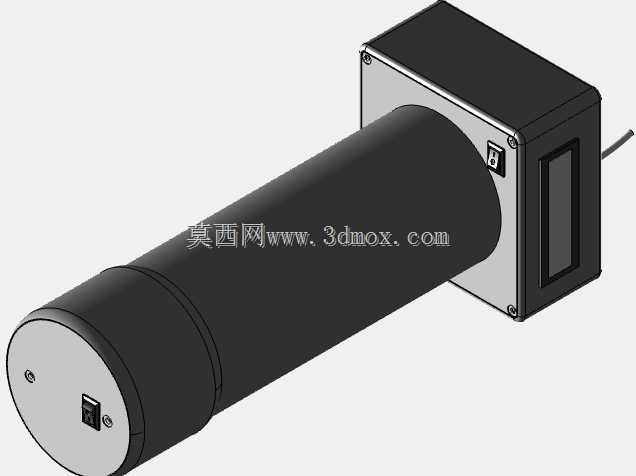

　　底座部分集成了装置的全部功能模块，包括液位检测单元、温度传感模块、供电接口以及状态显示窗口，方形底座的平面构型可以保证装置放置在桌面、台面等平面时的稳定性，避免圆柱结构易倾倒的问题，底座边角做了小尺寸圆角过渡处理，既避免尖锐边角的磕碰风险，也不会过多占用放置平面的接触面积。从功能设计逻辑来看，柱形储水腔顶部设置了密封端盖，端盖上预留了功能按键与传感元件的安装位，端盖与腔体之间采用旋转密封结构，内置食品级硅胶密封圈，保证倒置、晃动状态下不会出现渗液问题，端盖上的接口位置做了下沉式设计，避免日常放置时按键被误触。这款智能储水饮水装置的三维结构设计，首先围绕日常办公、户外出行、居家使用等多场景的实际饮水需求展开，在结构布局上做了分层式的功能整合。整体采用立式柱形主体搭配方形底座的组合构型，柱形主体为核心储水腔体，采用等径圆柱结构设计，最大化利用垂直空间的同时，保证握持时的贴合手感，柱体与底座之间采用嵌入式卡扣连接结构，无需额外紧固件即可实现稳固装配，同时方便拆解清洗储水腔内壁。

　　底座正面的长条状显示窗口可以直观呈现储水腔内的水温、剩余水量等信息，窗口采用透明PC材质与底座壳体做热熔固定，保证接缝处的防水性能，满足日常使用时溅水、凝露场景下的电路防护需求。在安装边界与尺寸适配方面，柱形储水腔的直径控制在常规手持握持的舒适区间，整体高度适配常规车载杯架、桌面水杯位的尺寸要求，底座的外接供电接口设置在侧面靠下位置，走线时不会干涉装置的平稳放置，接口类型采用通用的Micro USB规格，兼容日常多数数码设备的充电线材，无需额外配备专用充电线。

　　结构设计过程中，针对不同部件的材质选型做了匹配性的结构预留：储水腔内壁采用食品接触级材质的壁厚预留，保证盛装饮用水时的安全性；底座外壳采用ABS工程塑料的壁厚设计，兼顾结构强度与轻量化需求；内部电路模块的安装位设置了独立的隔水仓，将电路部分与储水腔完全隔离，即使储水腔出现少量凝露渗水，也不会接触到电路元件造成短路故障。在实际使用场景中，这款装置既可以作为日常桌面的固定饮水容器，通过底座的显示功能实时掌握饮水状态，也可以将柱形储水腔单独取下作为便携水杯外出携带，底座部分可作为充电与功能拓展基座使用，这种分体式的结构设计兼顾了固定场景使用的功能性与外出携带的便携性。

　　针对装配工艺的设计上，所有壳体部件均采用注塑成型的工艺可行性设计，避免出现倒扣、壁厚不均等不利于注塑生产的结构特征，部件之间的连接卡扣位置做了导向斜角设计，装配时可以快速对位，提升生产装配的效率；密封结构的压缩量经过反复校核，既保证密封效果，也不会因为密封圈压缩量过大造成装配困难或者长期使用后密封圈过早老化失效。传感元件的安装位做了定位凸台设计，装配时无需额外调整位置即可保证检测精度，比如液位传感器的安装位置对应储水腔的最低液位与最高液位刻度，温度传感器紧贴储水腔外壁设置，保证温度检测的响应速度与准确性。整体结构没有冗余的装饰性部件，所有外部结构特征都服务于功能需求或者装配需求，比如顶部端盖的两个小凹位是内部固定螺丝的沉孔位，既保证外观的整洁性，也避免螺丝外露造成锈蚀或者刮蹭问题；底座侧面的小凹槽是开盖辅助位，需要拆解维护时可以通过这个凹槽轻松撬开底盖，无需使用专用撬具，降低后期维护的难度。
