多规格可堆叠折叠静脉输液容器结构设计

在临床静脉输液的实际作业场景中，输液容器的存储占用、运输成本、使用便捷性一直是耗材供应链与临床护理端共同关注的核心问题，本次设计的可堆叠折叠静脉输液容器，正是针对现有硬质输液容器仓储空间利用率低、空容器转运成本高的痛点展开的结构优化方案。

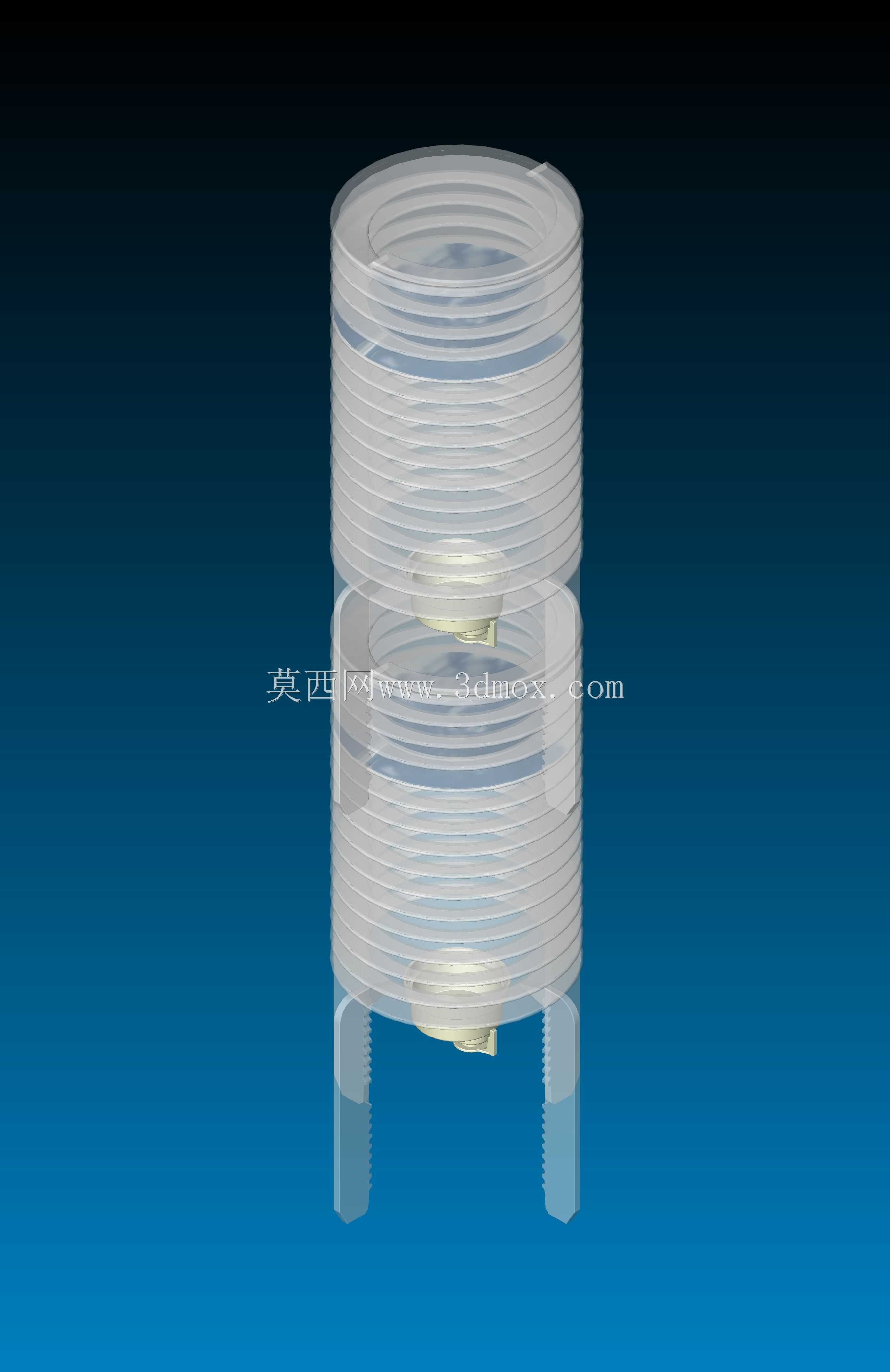

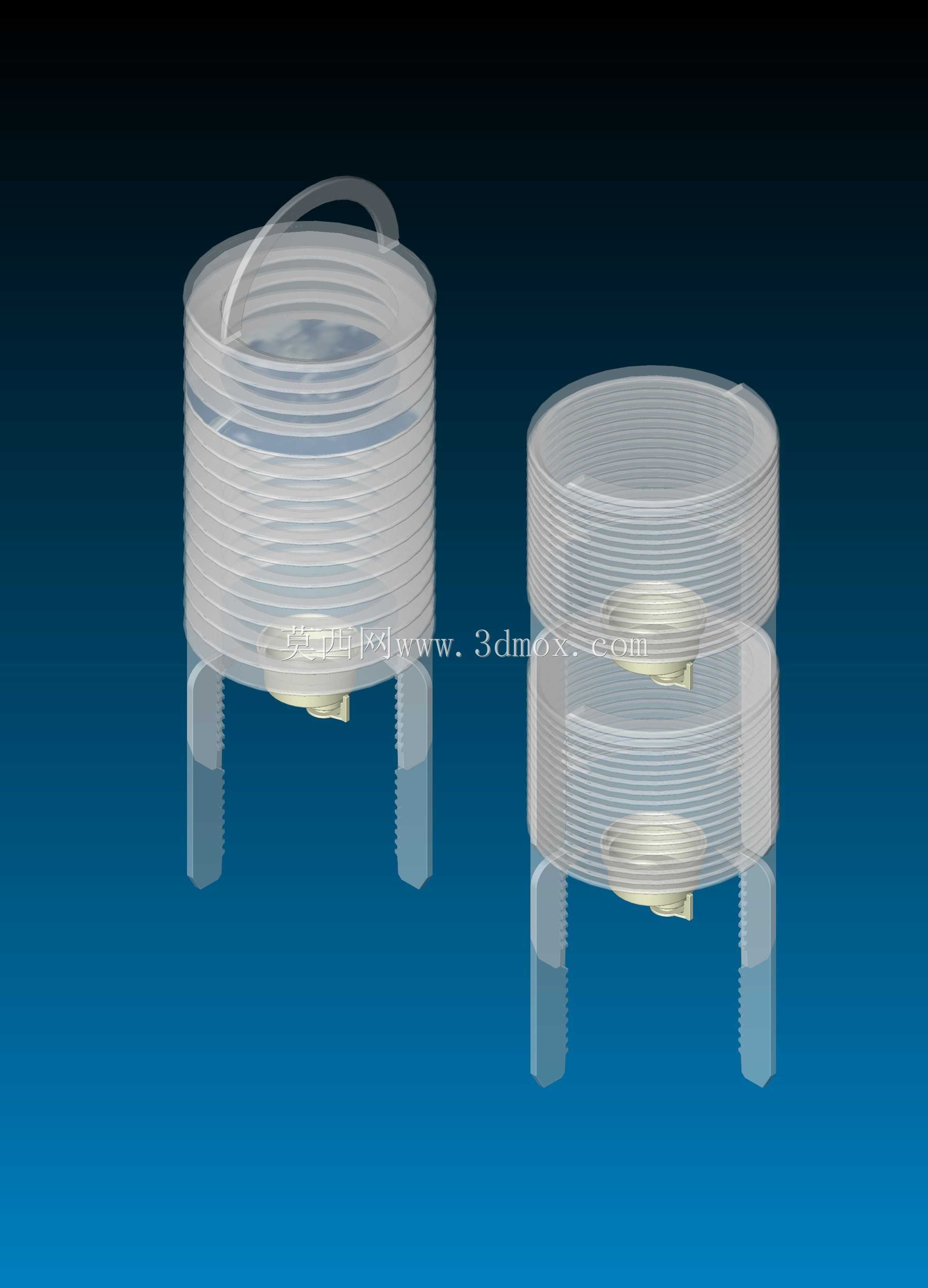

从实际使用需求出发，该系列容器共设置4种公称容量规格，分别覆盖100ml、250ml、500ml、1000ml的常用输液容量区间，不同规格的外形尺寸经过统一的接口适配设计，空容器状态下可通过嵌套堆叠实现多层叠放，单组堆叠后的整体高度仅为同数量独立容器展开高度的35%左右，能够大幅降低仓储环节的空间占用，同时在医疗废物回收环节，使用后的空容器经过简单按压折叠即可缩小体积，提升医疗废物转运箱的装载效率。

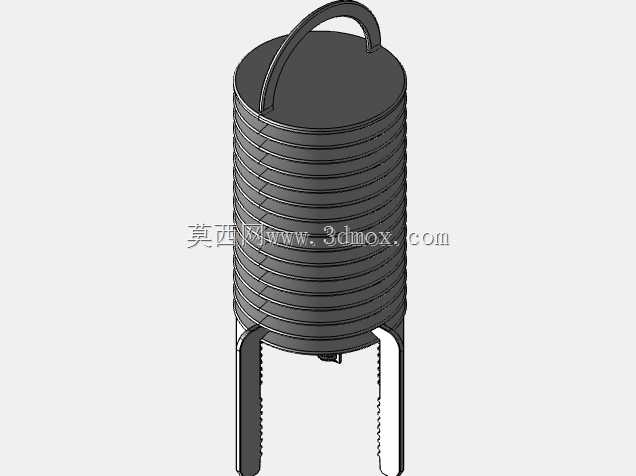

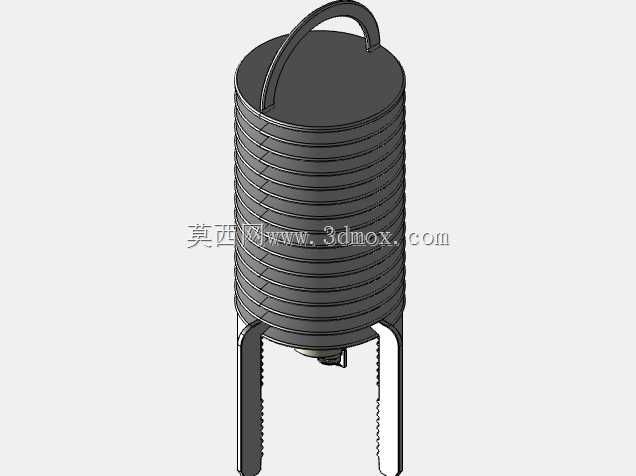

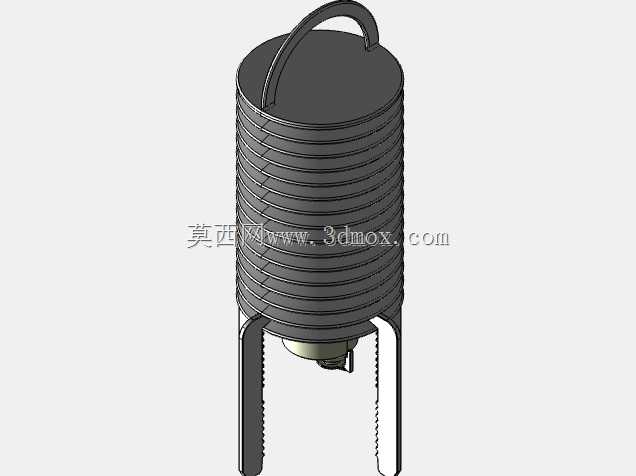

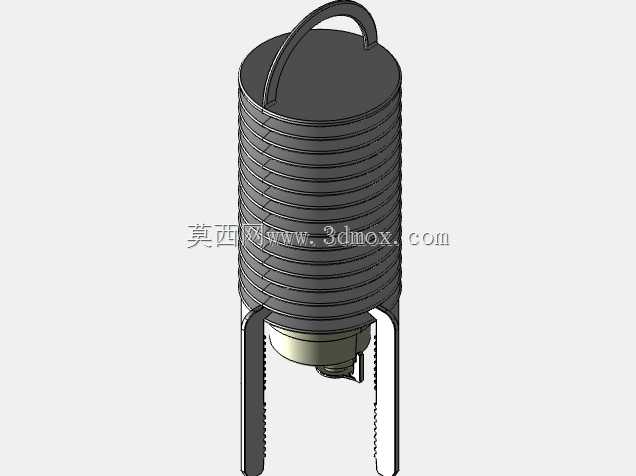

结构设计层面，容器主体采用适用于制药用途的热塑性材料，匹配吹塑成型工艺的加工特性，在容器侧壁设置多圈环形折叠筋结构，该筋位的厚度经过反复迭代验证，既能够保证容器在盛装液体、承受常规输液静压时的结构刚度，避免侧壁出现过度形变导致的容量偏差、滴速不稳问题，又能够在空容器状态下沿折叠筋实现轴向压缩折叠，折叠过程无卡滞、无材料白化开裂风险，满足多次折叠（生产转运堆叠、使用后回收折叠）的结构强度要求。容器底部设置三个均匀分布的支撑脚，展开状态下支撑脚与放置平面接触形成稳定支撑，单个容器放置时的抗倾斜角度可达15°以上，满足临床治疗车、病房床头柜等非完全平整平面的放置需求；同时支撑脚的内凹结构与同规格容器的顶部定位凸台尺寸完全匹配，堆叠时上层容器的支撑脚可嵌入下层容器的顶部定位结构，避免堆叠运输过程中出现滑移、倾倒问题。

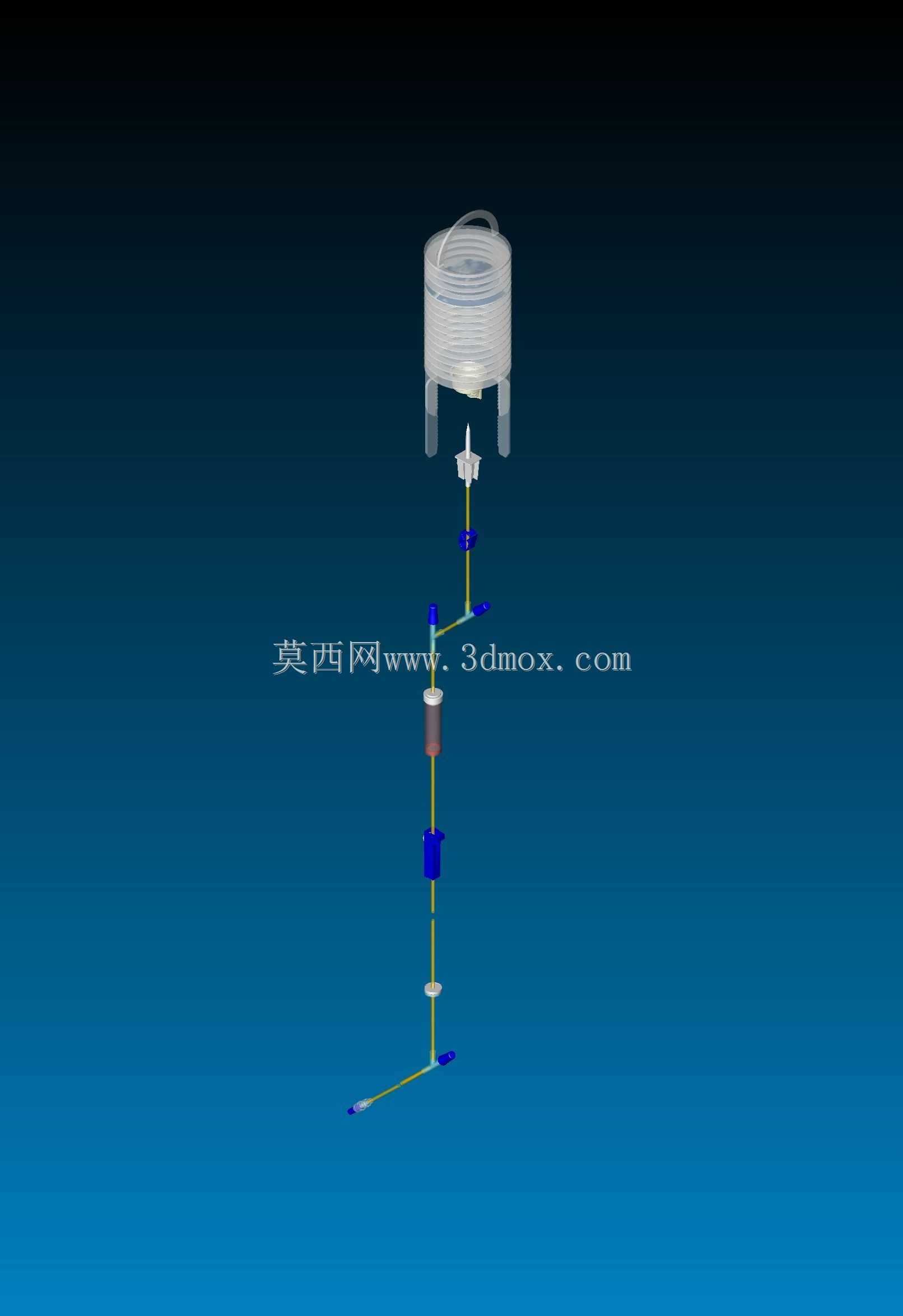

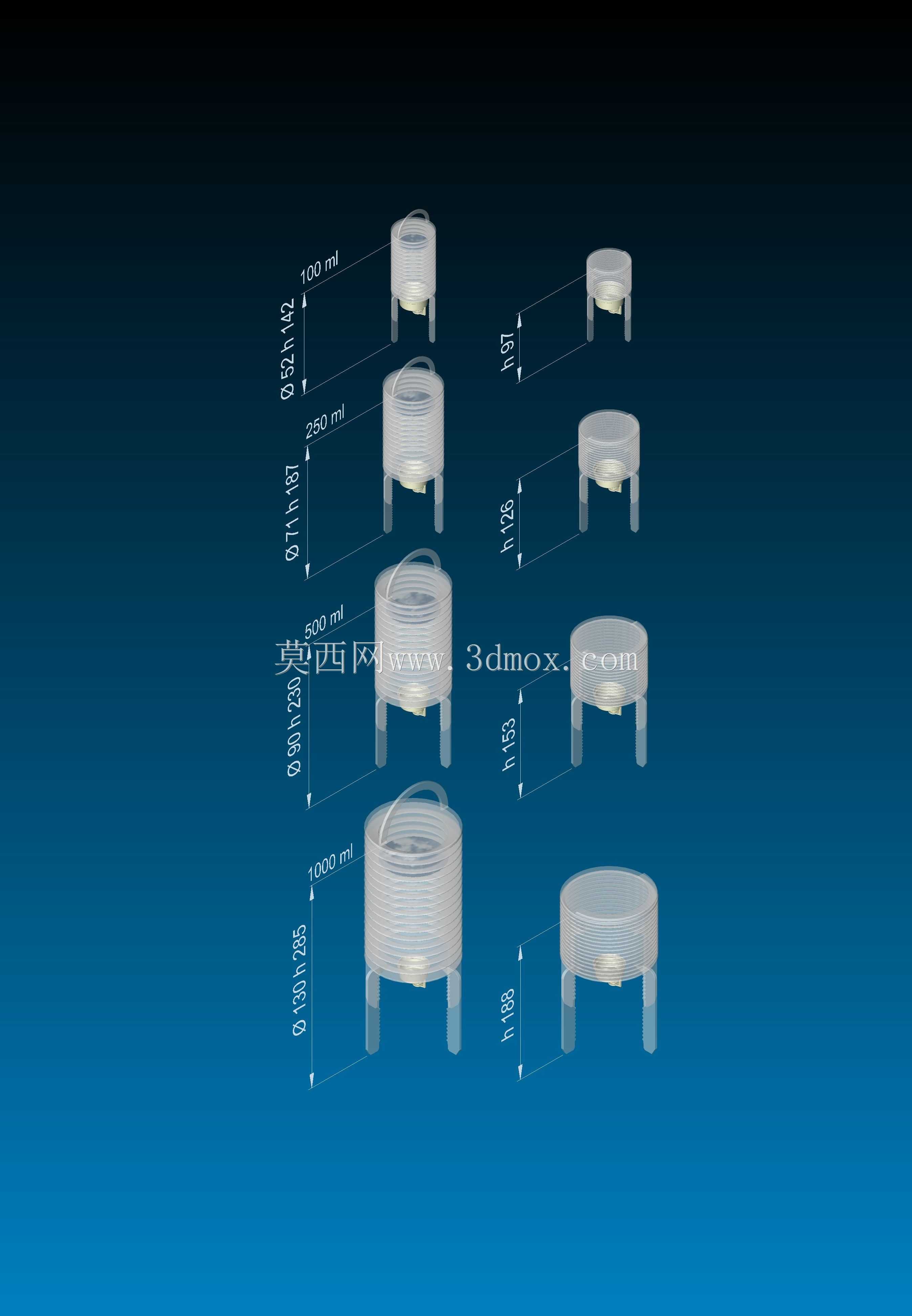

不同规格的容器高度与直径参数经过匹配性设计：100ml规格展开高度147mm、折叠后高度49mm，最大直径52mm；250ml规格展开高度171mm、折叠后高度66mm，最大直径71mm；500ml规格展开高度190mm、折叠后高度80mm，最大直径87mm；1000ml规格展开高度226mm、折叠后高度98mm，最大直径130mm，所有规格的顶部接口尺寸统一适配临床通用的输液器穿刺器标准，无需额外开发配套穿刺部件，能够直接对接现有临床输液耗材体系，降低临床替换的适配成本。

在成型工艺适配方面，容器的壁厚分布经过吹塑工艺仿真优化，底部支撑脚位置壁厚较主体侧壁增加20%，避免堆叠承重时出现底部开裂；顶部密封口位置设置加强环，保证与密封盖装配后的密封性能，满足灭菌、存储、运输环节的密封要求，无液体渗漏风险。折叠筋位置的壁厚控制在主体壁厚的70%，既保证折叠时的形变顺畅，又避免长期存储后出现折叠位置的材料蠕变导致的展开回弹不足问题。

从三维建模的角度来看，该系列容器采用参数化建模思路，不同规格之间仅需调整容量相关的直径、高度参数，折叠筋、支撑脚、顶部接口的结构特征可实现全规格通用，大幅降低系列化产品的建模效率，同时在模型装配验证环节，可直接通过阵列、配合约束完成多容器堆叠的干涉检查，验证堆叠状态下的间隙与定位可靠性，确保实际生产后的堆叠适配精度。
