零重力环境细胞观测飞行实验装置结构设计

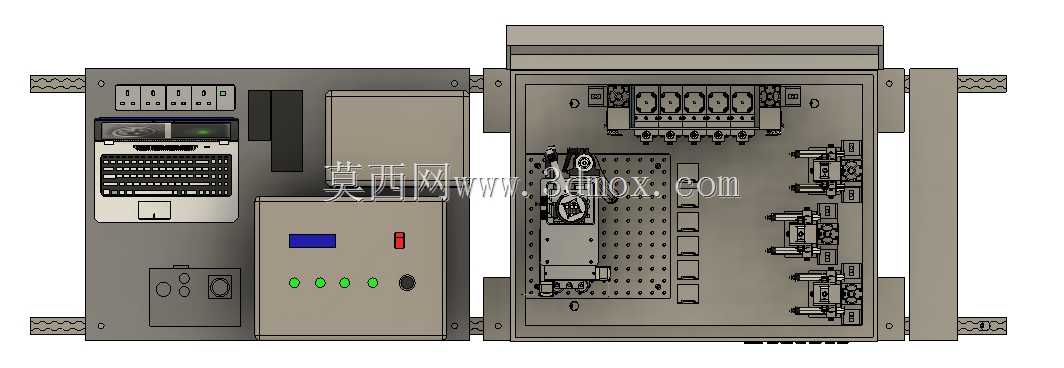

　　控制交互舱集成了人机交互单元、供电控制单元与数据处理单元，上部预留标准键盘与触控板的安装位，可直接完成实验参数的现场设置与实时数据调取，中部设置状态显示与操作按钮组，包含电源状态、实验进程、温控状态的独立指示灯，以及急停、启动、复位的实体操作按键，所有按键均采用大尺寸防误触设计，适配飞行过程中可能存在的操作抖动场景，避免误操作导致实验中断。控制舱内部做分层走线设计，强电供电线路与弱电信号线路通过金属隔板完全隔离，避免机载环境下的电磁干扰影响观测数据的准确性，供电模块预留独立的航空插头接口，可直接对接机载标准供电网络，不需要额外携带外置电源。这套机载实验装置的核心设计目标，是在抛物线飞行产生的短时零重力环境中，完成活体细胞培养液的动态观测与数据采集，整套结构需要同时满足机载安装的严苛边界要求、实验操作的人机交互需求，以及精密观测组件的抗震防护标准。从结构布局来看，整套装置采用分舱模块化设计，左侧为控制交互舱，右侧为实验观测舱，两个舱体通过统一的安装底板集成，底板两侧预留标准机载导轨安装接口，可直接固定在抛物线飞行实验机的标准实验台架上，整体安装边界严格适配通用机载实验架的安装孔位间距，不需要额外制作转接工装，降低装机适配成本。

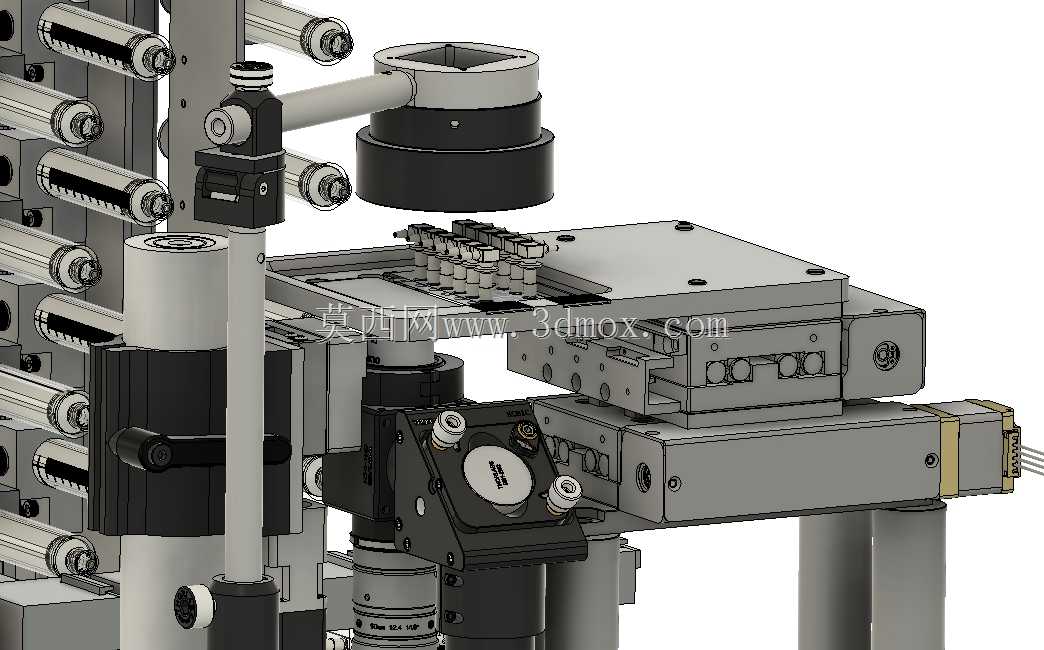

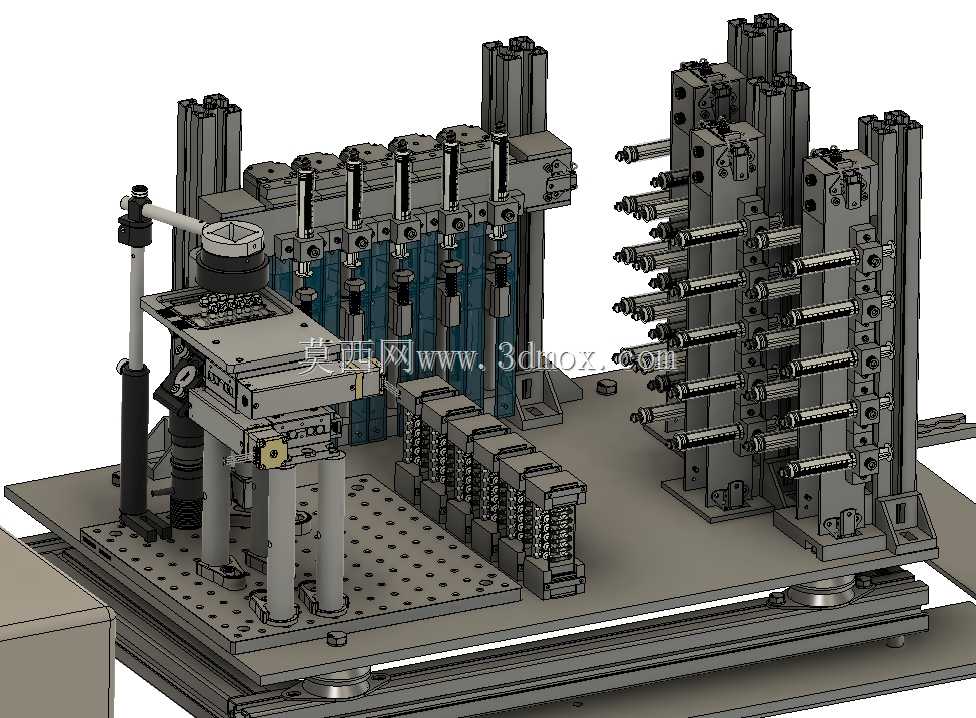

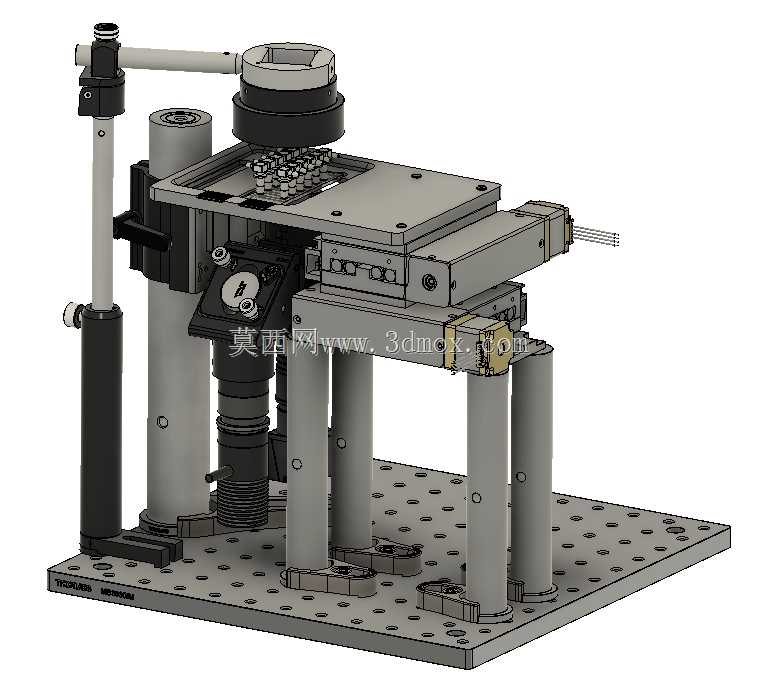

　　右侧实验观测舱是整套装置的核心功能区，内部集成微流控芯片安装位、显微观测模组、多通路流体控制组件与温控单元。微流控芯片安装位采用快拆式压块结构，可在实验准备阶段快速完成芯片的装夹与定位，压块上预留透明观测窗口，不遮挡显微镜头的成像光路，安装位周边设置定位销，保证每次更换芯片后观测视野的重复定位精度控制在微米级，不需要每次实验都重新调整镜头焦距。显微观测模组采用倒置式安装结构，镜头从微流控芯片下方对准观测区域，避免上方流体管路遮挡成像路径，模组通过减震阻尼座固定在舱体底板上，可过滤飞行过程中发动机产生的高频振动，保证零重力实验阶段的成像清晰度。

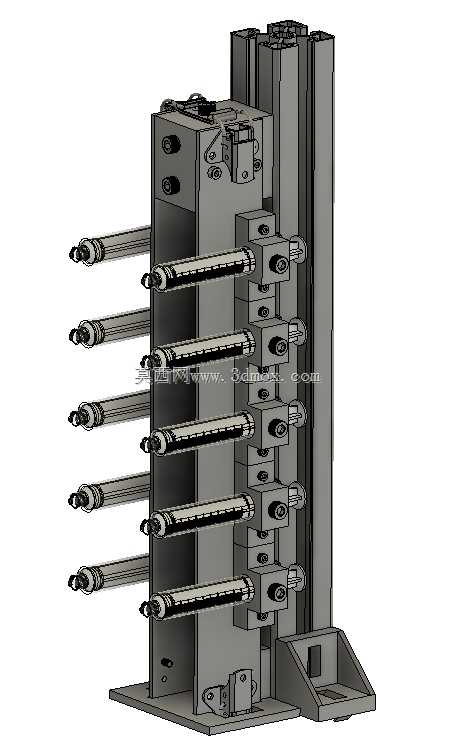

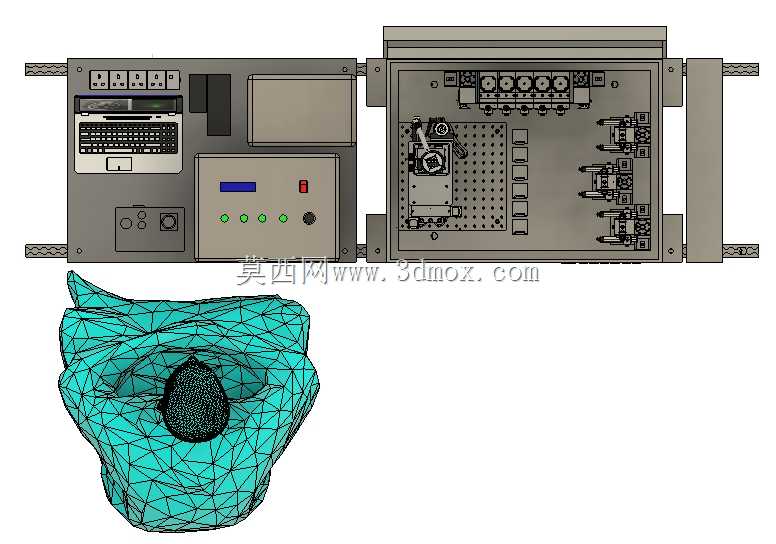

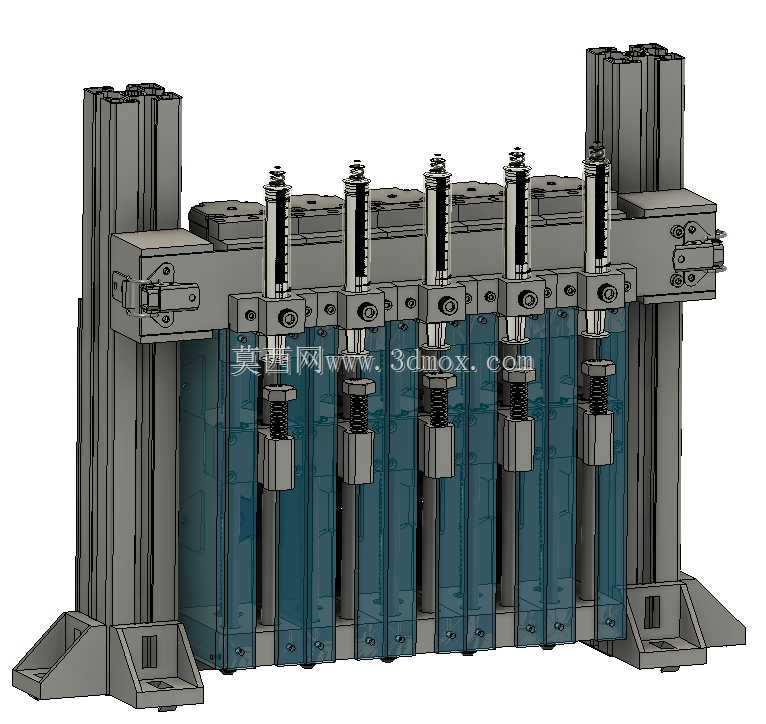

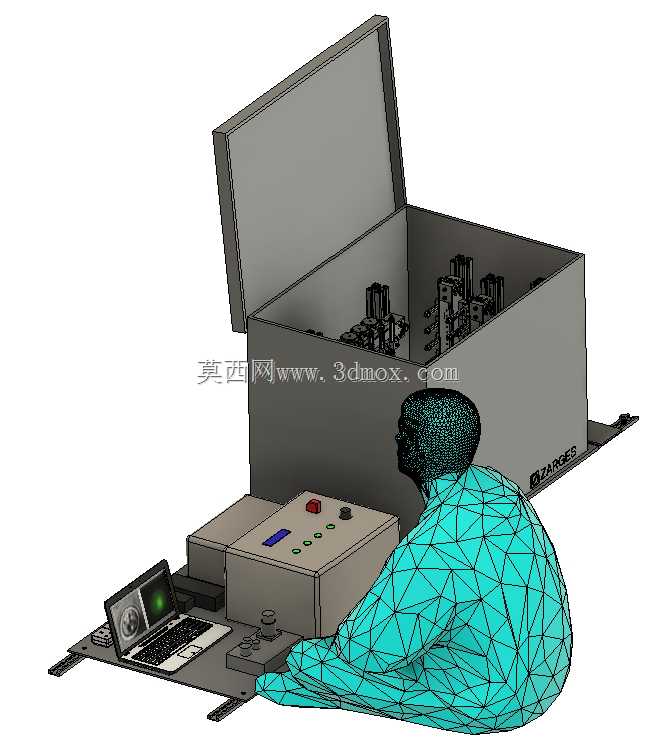

　　多通路流体控制组件集成在观测舱右侧，包含多个独立的微量注射泵接口与电磁阀组，可按照预设程序自动完成培养液、试剂的精准加注与废液回收，所有流体管路均采用快插式接头，方便实验前后的管路更换与消毒，管路布局预留足够的弯曲半径，避免加注过程中产生气泡影响观测结果。观测舱上部设置可开合的密封舱盖，舱盖内侧贴覆防静电泡棉，闭合后可压紧内部组件，同时隔绝舱外光线对显微成像的干扰，舱盖与舱体之间采用快速锁扣连接，无需工具即可完成开合，方便实验过程中的快速调整。整套装置的外壳采用高强度铝合金板材折弯焊接而成，表面做导电氧化处理，既满足机载设备的轻量化要求，又能实现良好的电磁屏蔽效果，外壳边角全部做圆角处理，避免装机与实验过程中的磕碰损伤。装置下方预留的独立观测适配结构，可配合外置的三维扫描成像设备完成细胞样本的三维形貌采集，该结构采用标准三角架安装接口，可快速对接不同型号的成像设备，拓展装置的观测维度。在结构强度设计上，所有安装螺钉均采用防松脱设计，电路板与重型组件均设置独立的压块固定，可承受飞行过程中多个方向的过载冲击，避免组件移位导致设备故障。舱体之间的连接线缆全部采用航空插头对接，分舱维护时可快速拔插分离，不需要拆解内部走线，降低现场维护的难度。

　　从实际应用场景来看，这套装置除了适配抛物线飞行的零重力实验场景，也可通过调整安装接口适配探空火箭、返回式卫星的搭载实验需求，结构设计预留了足够的拓展空间，可根据不同实验需求更换内部的观测模组与流体控制组件，不需要重新设计整体外壳与安装结构。温控单元集成在实验观测舱的内壁，采用半导体制冷加热片，可将舱内实验区域的温度稳定控制在细胞培养所需的恒定范围，温度波动控制在±0.5摄氏度以内，保证实验过程中细胞活性不受环境温度变化的影响。所有外露的接口均设置防尘盖，在地面运输与存储过程中可避免灰尘进入接口内部影响连接可靠性，操作面板上的接口标识采用激光雕刻工艺，不会因长期摩擦导致标识模糊，方便实验人员快速识别接口功能。
