U型双管路冲牙器主体结构设计

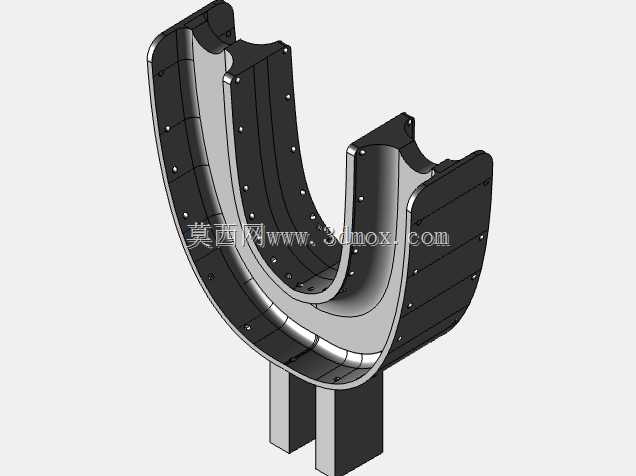

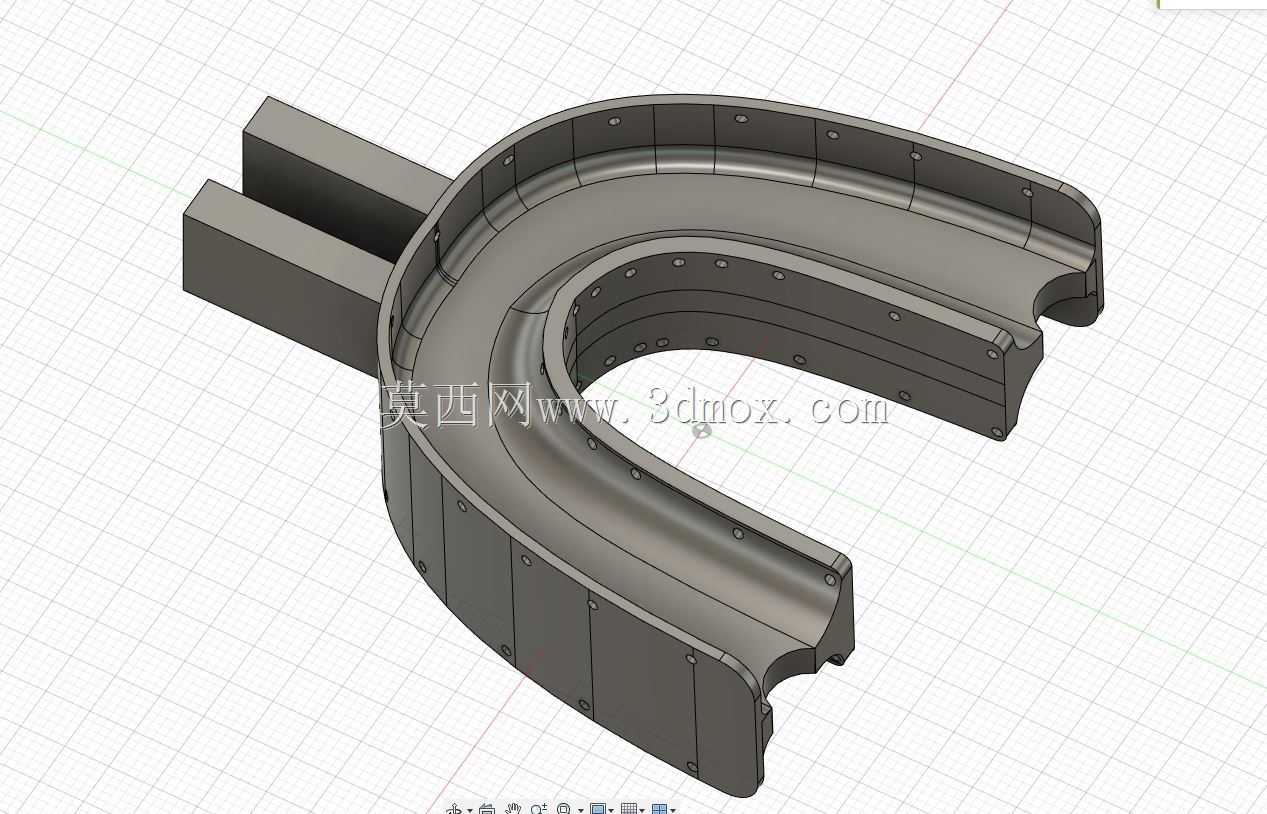

　　这款U型双管路结构的冲牙器核心构件，是面向家用口腔清洁场景开发的功能承载部件，日常使用中可适配不同水压档位的脉冲水流输出需求，覆盖日常牙缝清洁、正畸期牙套残渣清理、牙周护理等多类使用场景，相比传统单喷嘴直冲式的冲牙设备，该结构可同时形成两路独立水路，在U型腔体内部完成水流的稳压与分流，避免单管路水流脉冲波动过大导致的牙龈刺激问题。从结构设计逻辑来看，整体采用对称式U型弯腔布局，外侧壳体做了分段式的加强筋布局，沿弯弧走向均匀排布的连接柱位，可实现上下壳体的超声焊接或者螺丝锁附固定，保证腔体在0.8MPa以内的水压工况下不会出现渗液、开裂问题，双管路的进水端做了等径的方型接口设计，可直接适配标准6mm外径的输水硅胶管，接口处预留了0.2mm的环形密封槽，装配时套入O型圈即可实现静密封，无需额外打胶固定，能有效降低生产装配的工序复杂度。

　　在安装边界的考量上，整体弯弧的曲率半径匹配成人牙弓的平均弧度，U型开口的尺寸控制在可覆盖全口牙列的范围，安装时无需额外调整角度，即可让两路出水端分别对准内外侧牙龈沟位置，使用时不需要用户反复调整喷嘴角度，降低了普通用户的操作门槛。腔体内部的流道做了顺滑的圆弧过渡，没有直角转角结构，可减少水流在腔体内的压损，让出水端的脉冲压力保持稳定，同时避免长期使用后水垢在转角位置堆积的问题，壳体外侧的分段式凹槽结构，一方面是为了降低整体的材料用量，控制部件重量，另一方面也可作为外部软胶包覆的定位槽，外包软胶后可提升手持使用的摩擦力，避免沾水后滑落。

　　从结构强度的仿真验证角度，该结构在1.2倍额定水压的过载测试下，弯弧位置的最大形变控制在0.1mm以内，不会出现壳体胀开的问题，连接柱位的拉拔力可达到150N以上，满足日常使用中可能出现的摔落、挤压工况的强度要求。水路的分流位置做了等阻设计，两个出水端的流量差控制在5%以内，不会出现单侧水流过大、单侧压力不足的问题，出水端的接口做了标准化的快拆结构，可适配不同类型的喷嘴配件，满足用户更换正畸喷嘴、牙周袋喷嘴等不同功能配件的需求。

　　整体结构的壁厚控制在2mm均匀壁厚，进胶点设置在双管路的进水端位置，可避免注塑生产时出现弯弧位置的熔接痕问题，提升成品率，壳体的外表面做了细晒纹处理，不需要额外做表面喷涂即可达到舒适的触感，同时可减少使用过程中指纹残留的问题。
