分体式数字耳镜外观结构设计方案

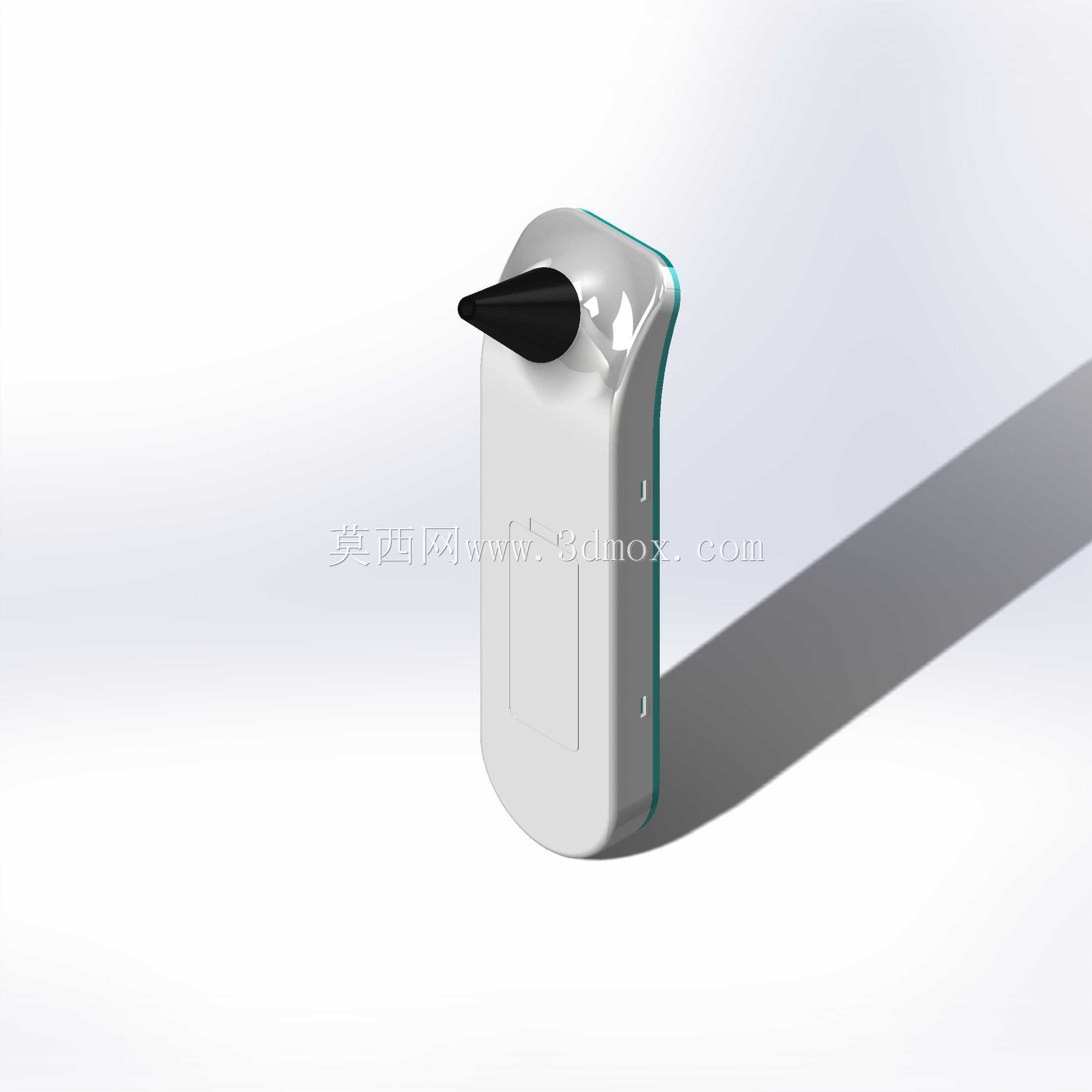

　　这款分体式数字耳镜的结构设计，核心围绕门诊耳道检查、家用耳道自检两大核心场景展开，区别于传统一体式耳镜的笨重形态，采用主机与窥头拆分的结构逻辑，能适配不同使用场景下的操作需求。从实际使用维度看，窥头部分采用符合人体工学的锥形收窄设计，前端直径控制在适配耳道自然生理曲度的尺寸范围，避免伸入检查时造成的异物感与黏膜损伤，窥头与主机采用快拆式卡扣连接，可快速更换一次性防护套，满足院感防控的交叉感染防护要求，同时也方便不同使用者切换使用时的清洁操作。

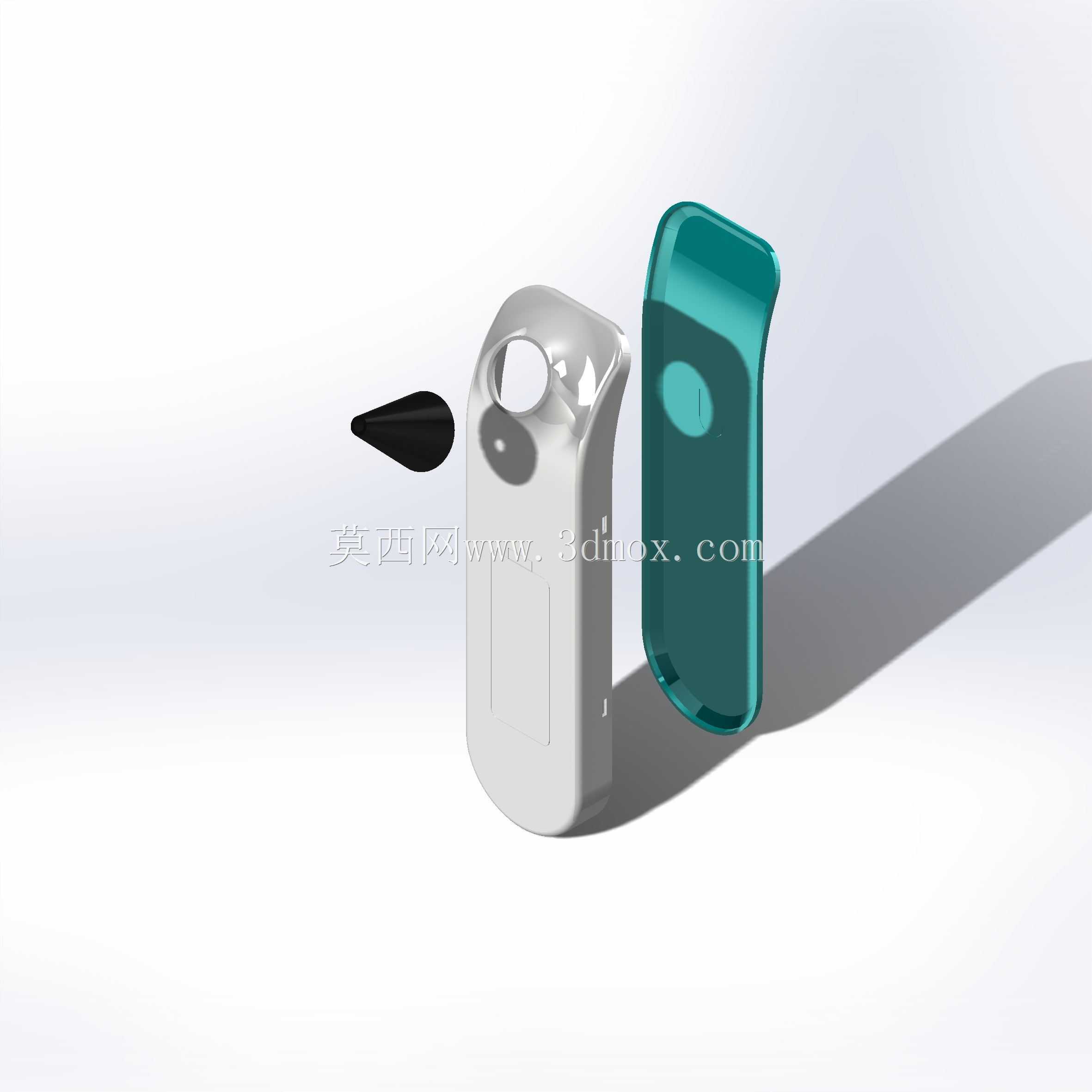

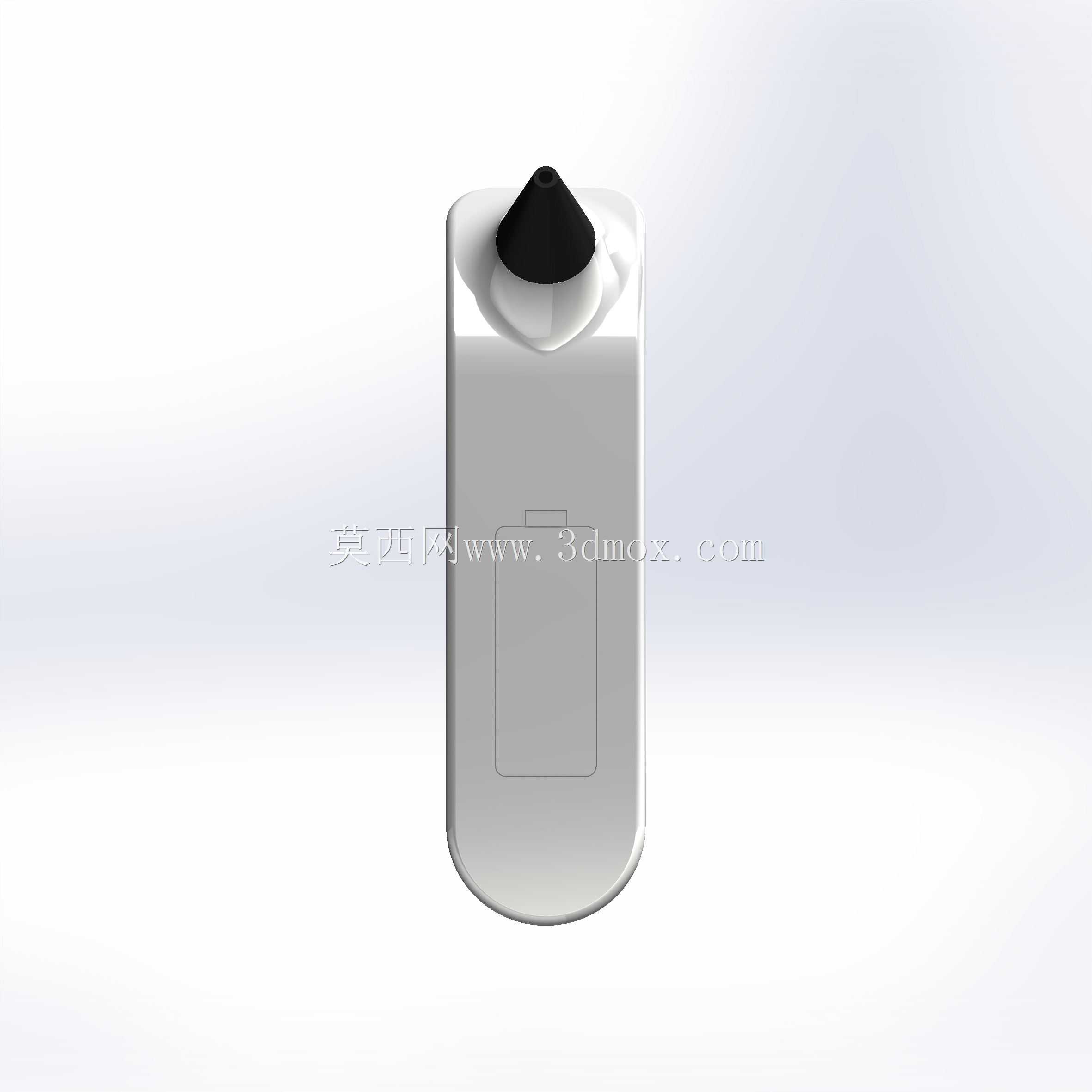

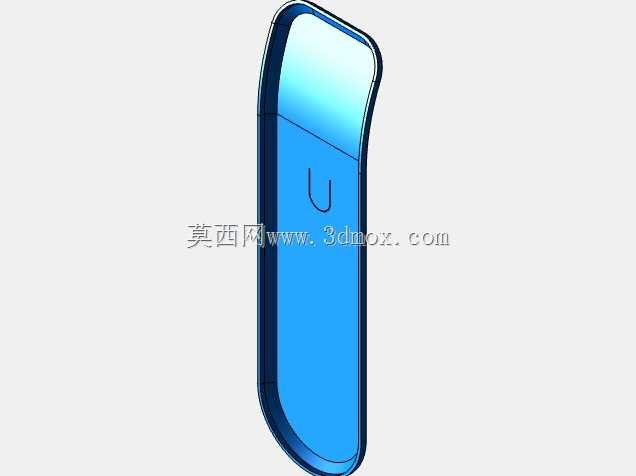

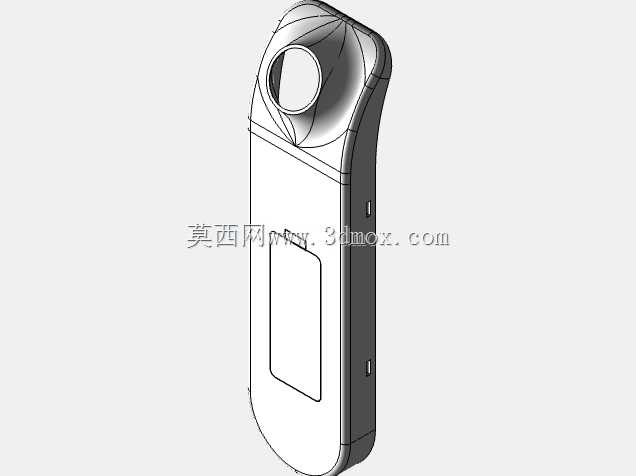

　　主机部分拆分出两个独立功能壳体，其中银灰色壳体为核心主控单元，内置图像采集处理模块、供电模块与数据传输模块，壳体表面设置的圆形开孔对应镜头调焦与功能按键区域，壳体侧面做了内凹的防滑筋条处理，单手握持时手指可自然贴合筋条位置，长时间握持检查也不会出现滑脱问题；青绿色半透明壳体为辅助握持与光源扩散单元，内置冷光源模组，半透明材质可将光源均匀导出，避免局部光线过强造成的耳道内反光，影响成像清晰度，壳体表面的圆形凹陷区域为触控式功能按键，盲操作时可通过触感快速定位按键位置，无需视线离开显示屏幕即可完成拍照、录像、光源亮度调节等操作。

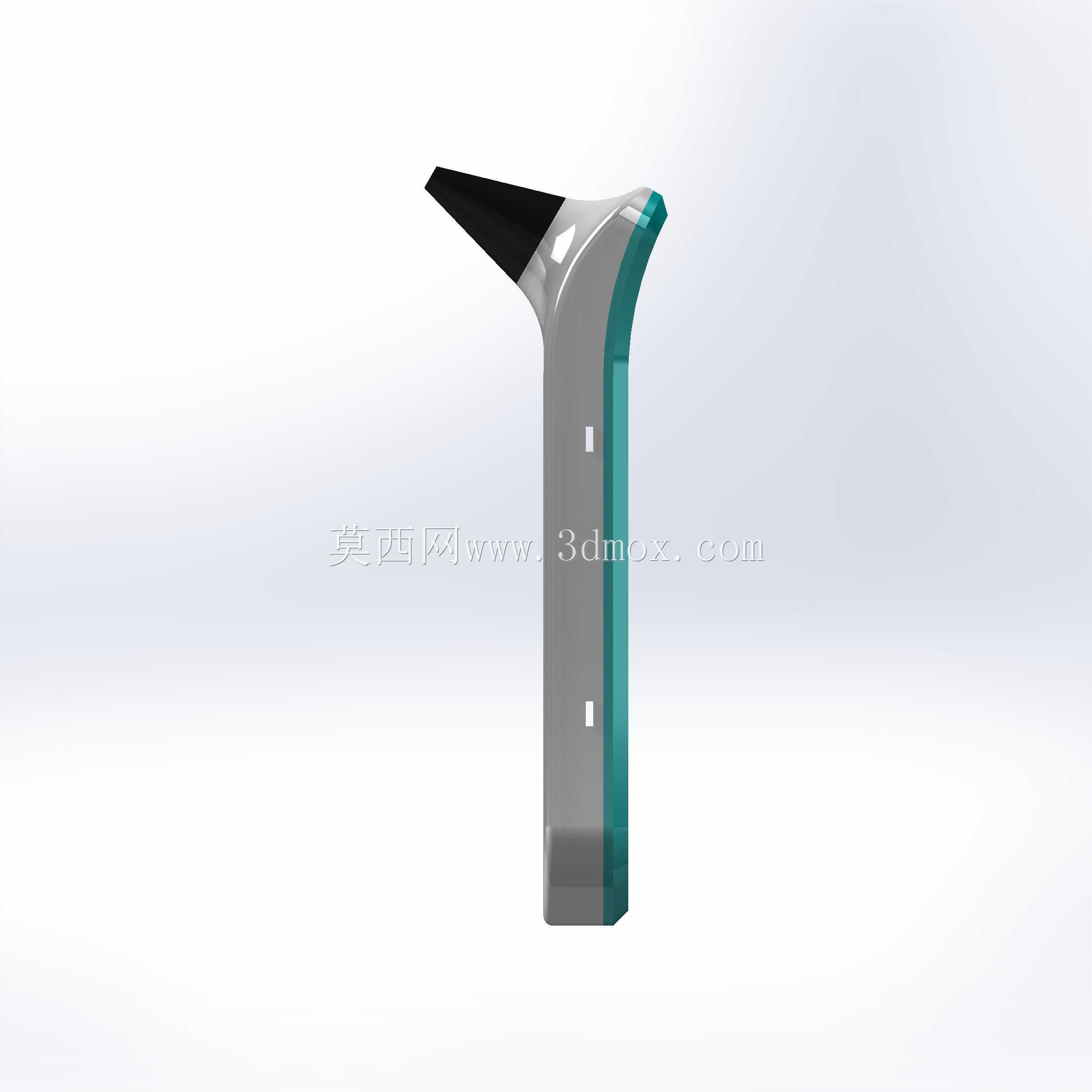

　　从安装边界来看，两个主机壳体采用卡扣加超声焊接的组合固定方式，壳体合模面做了0.15mm的止口设计，既可以保证装配后的缝隙均匀度，也能提升壳体整体的密封性能，满足日常使用中防泼溅、防灰尘侵入的要求，窥头与主机的连接接口做了定位防呆设计，错位状态下无法插入，避免暴力装配损坏内部接插件。结构设计过程中，充分考虑了不同使用者的握持习惯，主机整体重心落在握持区域的中心位置，单手握持时不会出现头重脚轻的倾斜问题，窥头的伸入长度做了限位设计，最大伸入深度不超过耳道安全检查范围，避免操作不当造成的耳道损伤。

　　外壳的壁厚控制在1.8mm-2.2mm区间，既可以保证壳体的结构强度，跌落时不会出现壳体开裂问题，也能控制整体重量，长时间手持操作不会产生明显的负重感。壳体表面的弧度全部采用连续G2连续曲面过渡，没有尖锐棱角，日常使用接触皮肤时不会产生刮蹭不适感，同时曲面过渡也能减少注塑生产时的应力集中问题，降低成型后的壳体变形概率。光源模块的安装位置做了遮光处理，避免光线从壳体缝隙漏出影响成像效果，镜头安装位置做了0.1mm的定位凸台，保证镜头光轴与窥头中心轴线的同轴度控制在0.05mm以内，避免成像出现边角模糊、视野偏移的问题。按键区域的触发行程控制在0.3mm-0.5mm区间，按压力度设置在1.5N-2N之间，既可以保证按键反馈清晰，也不会因为误触触发不必要的操作。整体结构没有多余的装饰性凸起，外表面平整顺滑，日常使用后可直接用消毒棉片擦拭清洁，没有容易积藏污垢的卫生死角。
