拓扑优化轻量化左腿人工假肢结构

　　这款左腿人工假肢结构，核心面向下肢截肢患者的日常行动康复场景，适配大腿截肢后的残端承接与力传导需求，可覆盖平地行走、缓坡攀爬、日常坐立转换等常规生活动作的力学承载要求，区别于传统实心金属假肢的笨重属性，整个主体承力结构采用拓扑优化思路完成构型设计，在保证结构强度裕度的前提下最大化去除非必要材料，降低假肢整体自重，减少患者长期佩戴的残端负荷与体能消耗。

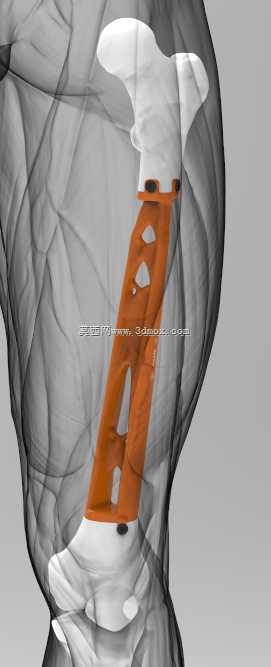

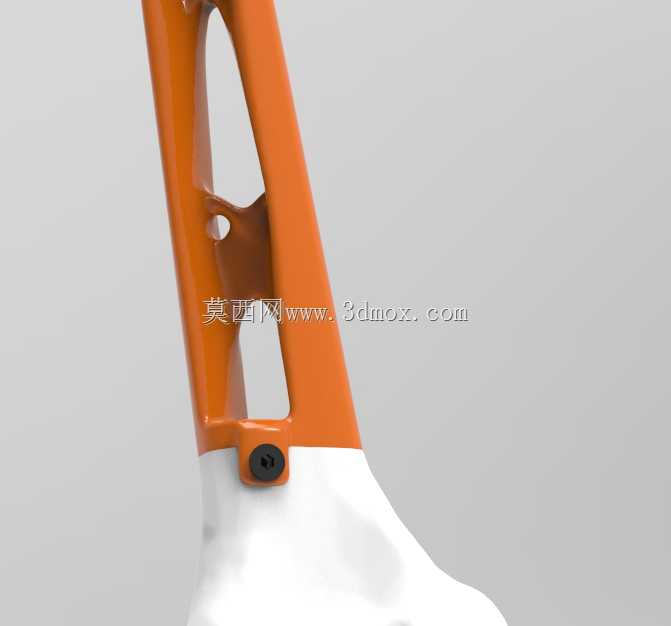

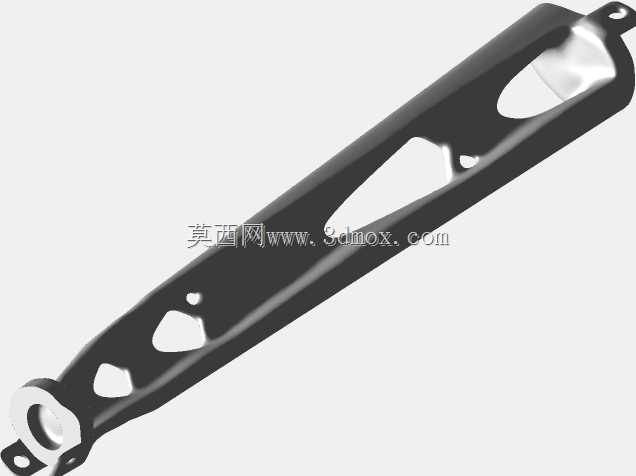

　　从结构功能划分来看，产品分为上端残端承接腔连接位、中部镂空承力主体、下端膝关节适配连接位三个核心部分，上端连接位采用仿形贴合面设计，匹配残肢接受腔的安装轮廓，设置两处对称的锁紧固定孔位，安装时可通过标准紧固件与接受腔刚性连接，保证力传递路径无偏移，避免佩戴过程中出现连接松旷、受力偏载的问题；中部承力段是拓扑优化的核心区域，通过力学仿真迭代去除低应力区材料，形成连续的镂空桁架式构型，镂空区域的走向完全贴合下肢行走过程中的主应力迹线，既保证轴向承压、侧向抗扭、动态冲击下的结构强度，又将结构自重控制在合理区间，同时镂空构型也为后续的表面包覆、减重衬垫安装预留了足够空间，不会出现结构干涉问题；下端连接位设置与标准膝关节组件适配的安装接口，孔位尺寸匹配通用假肢膝关节的安装标准，可直接适配市售主流的被动式膝关节、储能脚组件，无需额外加工转接件，降低临床适配的改造成本。

　　设计过程中首先基于正常人体下肢的骨骼力线数据确定整体安装边界，整体长度参考成年男性下肢大腿段的平均尺寸范围，宽度方向的外轮廓不超过正常人体大腿的自然围度，避免佩戴后出现外形突兀、衣物穿戴困难的问题，所有棱角位置均做圆弧过渡处理，不存在尖锐凸起，防止佩戴过程中剐蹭衣物、损伤皮肤，表面可根据临床需求做阳极氧化或者生物相容性涂层处理，降低长期接触皮肤的致敏风险。结合3D打印的制造工艺特性，整个承力结构可采用钛合金或者高性能医用PEEK材料一体打印成型，无需拼接焊接，减少了传统机加工工艺的材料浪费与多工序装配误差，打印完成后仅需对连接孔位做简单的铰削精加工即可满足装配精度要求，大幅缩短定制化假肢的生产交付周期，尤其适合需要根据患者残端尺寸做个性化调整的临床场景，医生可根据患者的残端CT数据快速调整结构尺寸，通过拓扑优化重新生成承力构型，快速完成个性化假肢的定制生产。

　　从实际使用的力学表现来看，优化后的结构在1.5倍体重载荷的静态承压测试下，最大应力值远低于材料的屈服强度，侧向15度倾斜加载时无明显塑性变形，模拟100万次步态循环加载后无疲劳裂纹产生，完全满足日常使用的耐久性要求，相比同强度的传统实心不锈钢假肢，自重降低40%以上，患者佩戴行走时的步态自然度更高，长期佩戴的残端压迫感明显降低，也能减少因为假肢过重导致的残端磨损、腰背代偿劳损等继发性问题。结构的安装边界充分考虑了临床适配的通用性，上下连接接口的尺寸公差符合假肢行业的通用装配标准，无需专用工具即可完成与接受腔、膝关节组件的装配调整，维修更换配件时也可直接替换通用标准件，降低后续的维护成本，中部镂空区域还可根据患者需求加装装饰性包覆外壳，还原正常下肢的外形轮廓，满足患者的社交场景外观需求。
