FDM工艺3D打印哮喘吸入储雾装置

这款哮喘吸入配套储雾装置，主要面向哮喘患者日常用药、应急给药场景使用，作为压力式定量吸入器的配套辅具，能够解决患者直接喷药时药物流速过快、大量药物沉积在口腔咽喉的问题，通过储雾腔的缓冲作用，让药物气溶胶在腔体内充分减速、混匀，患者无需刻意配合按压与吸气的同步动作，即可将有效药物成分送入下呼吸道，尤其适配儿童、老年患者以及呼吸协调能力较弱的人群使用，也可在临床雾化给药、居家日常哮喘管理场景中作为配套辅具应用。

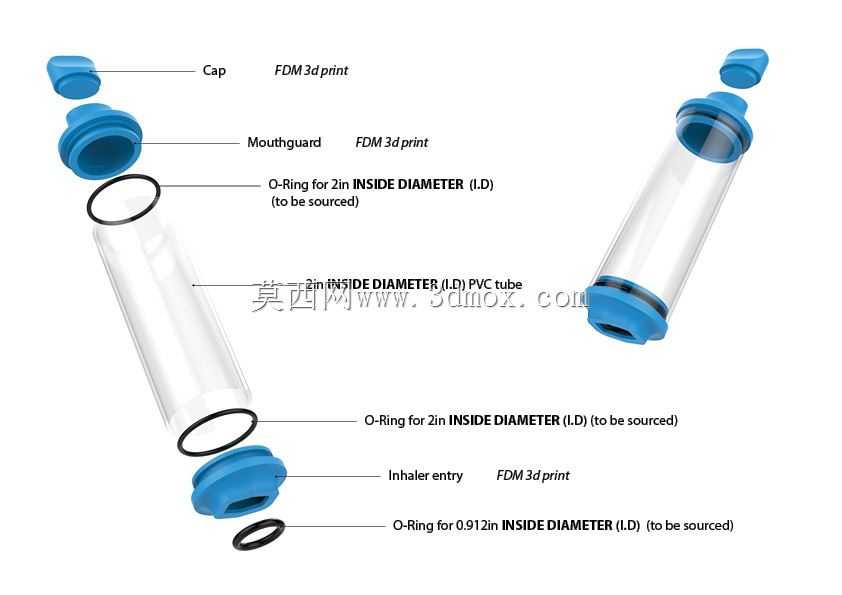

从结构设计逻辑来看，整套装置采用分体式可拆卸架构，所有与人体接触、与药物接触的硬质结构件均采用FDM熔融沉积工艺3D打印制作，中间储雾腔体选用标准内径2英寸的透明PVC圆管，用户可根据实际使用需求裁剪对应长度，适配不同年龄段患者的潮气量需求，儿童使用可裁剪至较短长度减少死腔，成人使用可保留更长腔体提升药物混匀效果。整套装置拆分后可分为端盖、口部护罩、吸入器连接座三个3D打印结构件，搭配三处外购标准O型密封圈实现各连接位置的静密封，无需定制异形密封件，普通用户即可自行采购对应规格密封圈完成组装。

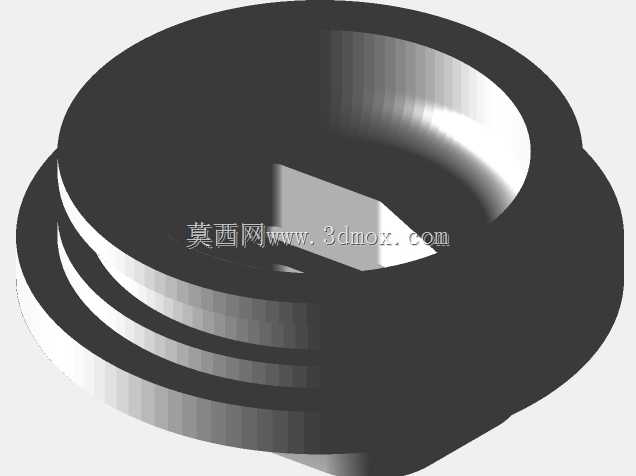

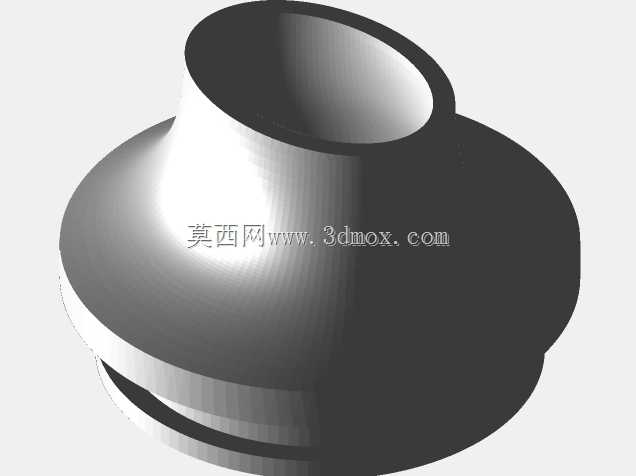

各部件的功能设计完全围绕使用场景的实际需求展开：口部护罩采用圆弧过渡的宽边结构，贴合人体口唇部轮廓，使用时无需用力咬合即可贴合面部，避免长期使用造成口唇压痕，护罩内部做了光滑导流面，减少药物颗粒在壁面的沉积；端盖结构在装置闲置时可封闭储雾腔端部，避免腔体内进入灰尘造成污染，使用时可直接拔下，也可根据需求在端盖位置加装单向呼气阀结构，进一步提升使用时的呼吸顺畅度；吸入器连接座做了阶梯内孔结构，可适配市面上主流规格的压力定量吸入器喷嘴，连接座端面预留了环形凹槽用于安装对应规格的O型圈，装配后可实现吸入器与储雾腔之间的密封，避免按压喷药时药物从连接缝隙泄漏。

密封结构的设计充分考虑了家用制作的可行性，三处密封位置均选用标准规格O型圈：PVC管两端与3D打印的口部护罩、吸入器连接座配合的位置，选用适配2英寸内径PVC管的标准O型圈，装配时O型圈卡入3D打印件端部的环形槽内，套入PVC管后即可实现径向密封，可承受正常呼吸产生的气压差，不会出现漏气问题；吸入器连接座与吸入器喷嘴配合的位置，选用适配0.912英寸内径的小型O型圈，既可以适配不同厂家吸入器喷嘴的尺寸公差，又能避免连接位置漏药。所有3D打印件的打印参数设置为0.35毫米层厚，采用普通PLA或PETG耗材即可打印，单组打印件的打印时长约2小时，普通家用FDM3D打印机即可完成制作，无需工业级打印设备。

安装边界与尺寸适配方面，整套装置的外径由PVC管尺寸决定，2英寸PVC管的外径约60毫米，握持时符合人手抓握的尺寸习惯，不会出现过粗难以握持的问题；3D打印件与PVC管的配合段长度设置为15毫米，既保证了连接后的结构强度，不会在插拔端盖、拆装吸入器时出现松脱，又不会过度占用储雾腔的有效容积；口部护罩的唇边宽度设置为8毫米，贴合面部时接触面积足够，压强较低，长时间含接也不会产生不适感。装置拆卸后所有部件均可使用清水冲洗，晾干后即可重复使用，O型圈出现老化磨损时可直接更换同规格标准件，维护成本极低。作为初代原型结构，该设计预留了充足的优化空间，比如可在储雾腔内部加装导流挡板减少药物沉积，也可在端盖位置加装空气过滤结构，适配不同的使用场景需求。
