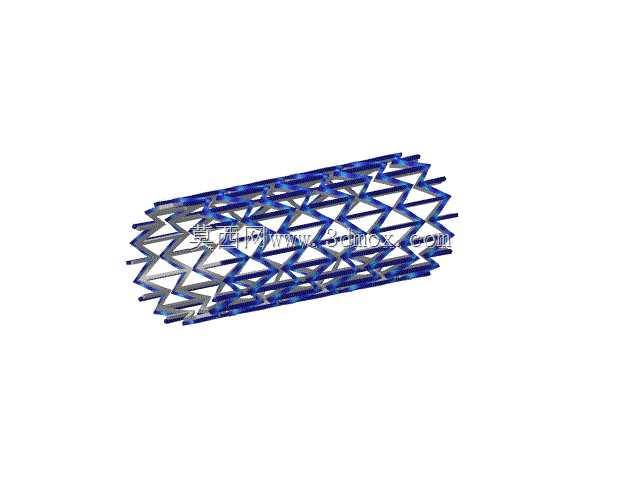

血管介入用菱形网格镂空支架结构设计

　　这款支架结构的设计初衷，是匹配经皮冠状动脉介入治疗术中的血管支撑需求，在血管狭窄部位完成球囊扩张后，支架能够贴合血管内壁形成稳定的支撑环，避免血管壁弹性回缩造成的管腔再次狭窄，同时其镂空网格结构不会完全阻断血管壁分支的血流供给，保障周边心肌组织的正常供血通路。从结构设计逻辑来看，整体采用连续菱形网格的一体化镂空构型，斜向筋条的夹角设定为60度，这个角度的选择经过多轮力学迭代验证：当球囊从支架内部充压扩张时，筋条能够沿着预设的形变方向均匀展开，不会出现局部应力集中导致的筋条断裂，也不会因扩张不均造成支架局部直径偏差过大，无法贴合血管壁的问题。支架的标称扩张后直径为50毫米，这个尺寸段主要适配大管径的外周血管介入场景，当然结构本身可以通过等比例缩放适配不同管径的冠脉、脑血管等介入需求，设计时预留的尺寸边界覆盖了临床常见的血管直径范围，筋条的宽度与厚度经过匹配计算，在保证支撑强度的前提下尽可能压缩结构的径向轮廓，压缩状态下的支架能够顺利通过临床常用的介入导管鞘管，不会在输送过程中出现卡顿、提前扩张的问题。

　　在结构可靠性验证环节，重点模拟了球囊扩张过程中筋条连接处的应力分布，确保每一个网格节点的应力值都处于材料的屈服强度范围内，避免扩张后出现结构断裂；同时针对球囊撤出后的回弹特性做了专项优化，通过调整筋条的弯折弧度与网格排布密度，将扩张后的回弹率控制在3%的区间内，这个回弹率既能够保证支架贴壁后不会因回弹造成直径缩小影响血流，也不会因回弹量过小导致支架对血管壁造成过度的径向压迫，损伤血管内膜。

　　不同于传统的焊接式支架结构，这款一体化网格结构没有额外的焊接节点，整体结构的力学一致性更好，长期植入血管后不会出现焊点脱落、局部结构失效的风险，网格的镂空占比经过优化，既保证了足够的金属覆盖率以获得稳定的支撑力，也给血管内皮细胞的爬覆预留了足够的空间，术后内皮细胞能够逐渐覆盖支架表面，降低支架内血栓形成的风险。在实际临床使用场景中，这类支架需要配合球囊导管完成输送与释放，压缩状态下的支架被压握在球囊上，沿着导丝输送到血管狭窄位置后，球囊充压带动支架扩张到预设直径，随后球囊泄压撤出，支架永久留存在血管狭窄部位维持管腔通畅。

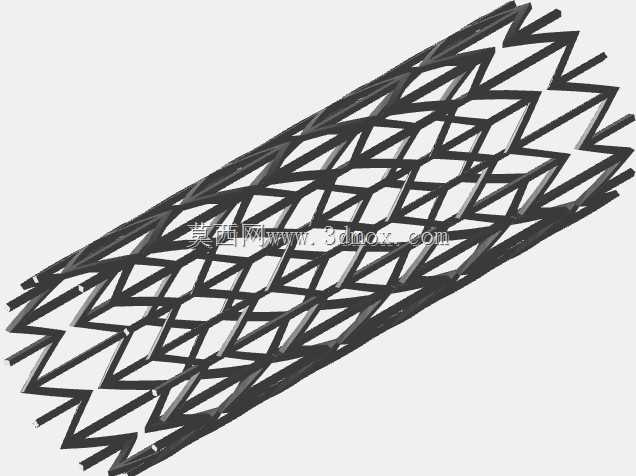

　　设计过程中也充分考虑了压握过程的结构形变特性，菱形网格在径向受压时能够均匀收缩，不会出现筋条交错、堆叠的问题，压握后的支架外径均匀，能够顺畅通过弯曲的血管路径，不会在血管转弯处对血管壁造成额外的刮擦损伤。从结构建模的逻辑来看，首先通过螺旋线扫描构建支架的整体轮廓基准，随后在展开的平面上绘制菱形网格的筋条轮廓，通过弯折、阵列形成连续的网格结构，再映射到圆柱曲面上完成整体构型，每一处筋条的连接处都做了圆角过渡处理，避免尖锐的棱角造成应力集中，也避免植入后棱角划伤血管内壁。针对扩张过程的大形变特性，结构设计时特意将筋条的弯折处做了局部减薄处理，让形变主要集中在预设的弯折位置，保证筋条的主体部分不会出现过度形变影响整体支撑强度，这种局部弱化的设计思路既保证了扩张过程的顺畅性，也不会降低支架整体的径向支撑能力，能够在植入后长期对抗血管壁的弹性回缩压力，维持稳定的管腔直径。
