潜水面罩与热湿交换过滤器适配连接结构

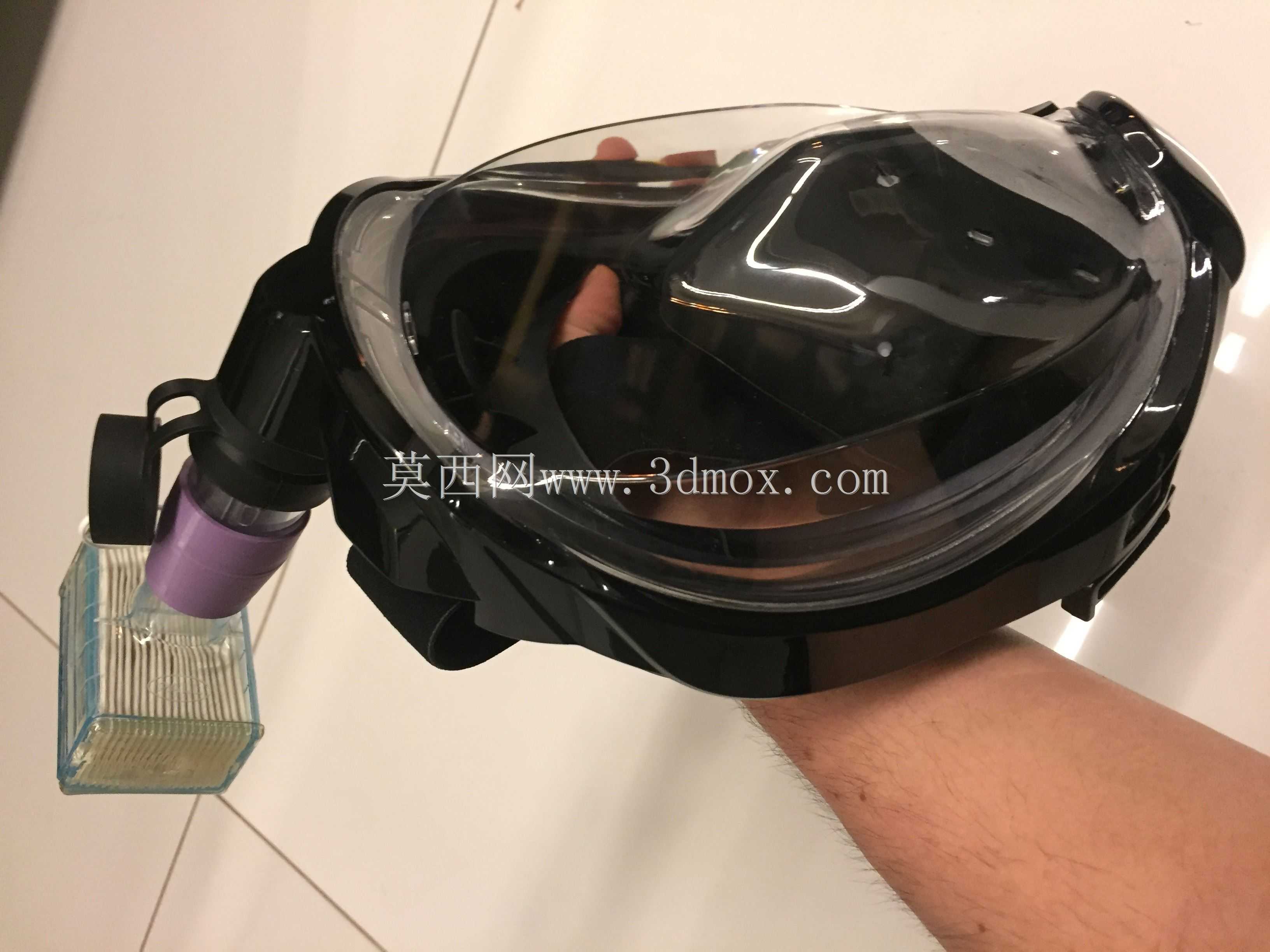

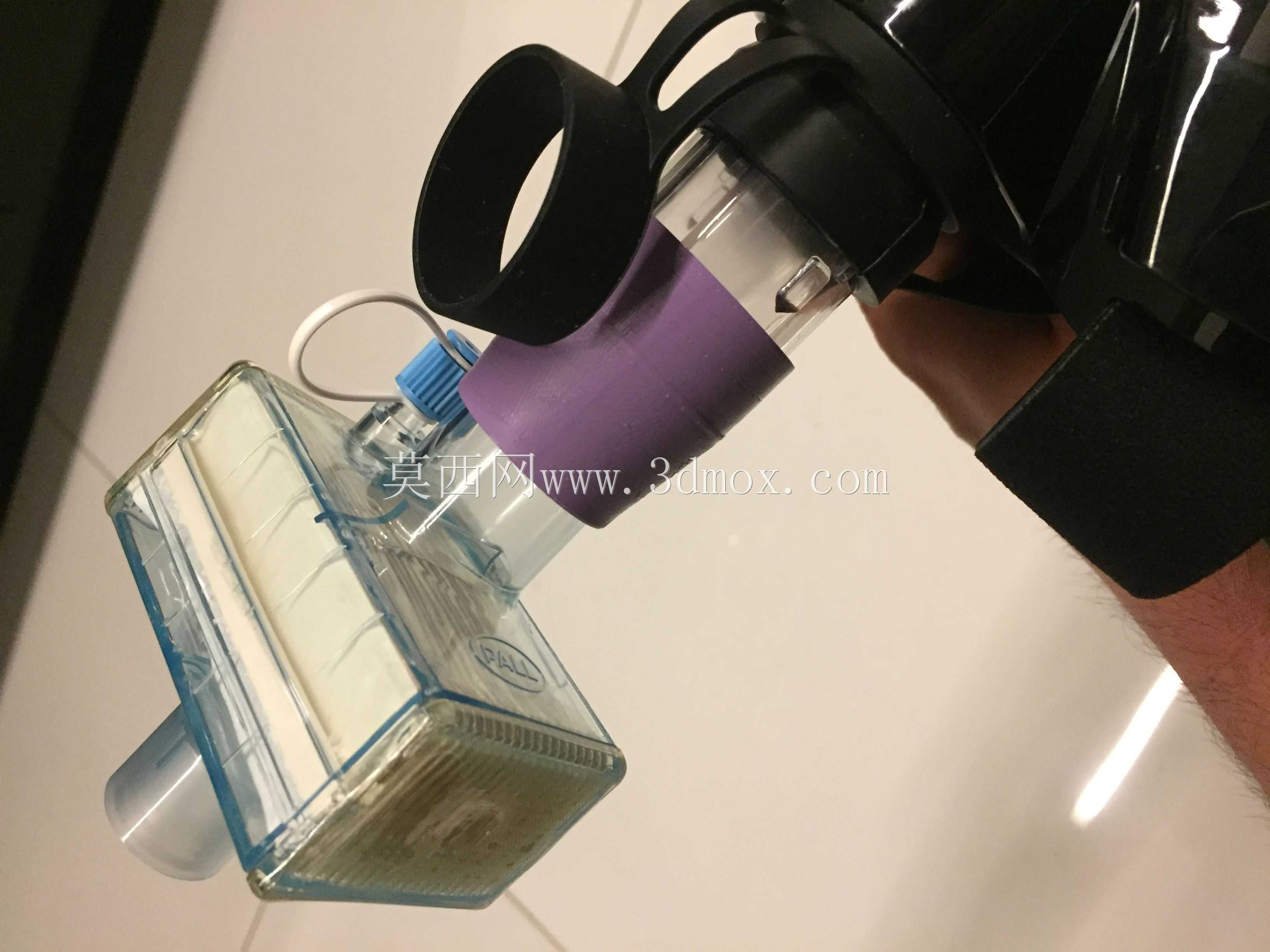

　　在个人呼吸防护装备的适配改造场景中，不同接口规格的部件衔接一直是一线防护场景里常遇到的实际问题，这款转接结构正是针对潜水面罩与热湿交换过滤器的尺寸差做的针对性适配设计。日常呼吸回路里用到的热湿交换过滤器，也就是常说的HME装置，常规出口端外径统一为1英寸也就是25.4毫米，而作为个人防护改装用途的潜水面罩，其呼吸接口的外径普遍为31.3毫米，两者尺寸差接近6毫米，直接对接无法实现密封，强行捆绑固定容易出现漏气问题，直接影响防护效果。这款转接结构采用两端异径的过渡设计，整体为无棱角的锥台形筒体结构，内壁做平滑过渡处理，不会在呼吸回路里形成突兀的气流阻挡面，能最大程度降低呼吸时的气阻，避免使用者长时间佩戴出现呼吸费力的情况。从设计逻辑上看，这款结构没有采用额外的卡扣或者紧固件设计，完全依靠两端内径与对接部件外径的过盈配合实现密封固定，结构本身没有多余的凸起或者外置结构，整体外表面做顺滑过渡，既不会在使用过程中勾挂外部物体，也能减少清洁消毒时的卫生死角，适合在防疫防护场景下反复消毒使用。在实际应用场景里，这类转接结构主要服务于应急防护改装需求：当常规防护面罩供应不足时，可通过这类转接件将潜水面罩改装为正压式呼吸防护装备，搭配HME过滤器实现呼吸气体的过滤与热湿交换，既可以用于临床呼吸回路的临时搭建，也能满足高风险暴露场景下的个人防护需求。

　　设计过程中需要严格控制两端接口的尺寸公差，与HME过滤器对接的一端内径要匹配25.4毫米的外径尺寸，公差控制在±0.1毫米范围内，既保证安装时能顺畅推入，又能依靠橡胶或者塑料材质本身的弹性实现径向密封；与潜水面罩对接的一端内径匹配31.3毫米的接口外径，同样采用过盈配合设计，避免佩戴过程中出现脱落。筒体的壁厚设计兼顾结构强度与轻量化需求，整体壁厚均匀，不会出现局部壁厚差过大导致的注塑成型缺陷，也能在保证受外力挤压时不出现形变塌陷的前提下，尽可能降低整体重量，减少面罩整体佩戴时的面部负重感。内壁的平滑过渡设计还有一个实际作用，就是避免回路内产生冷凝水积聚，倾斜的锥面能让呼吸产生的冷凝水顺着内壁流向低位，不会在转接部位形成积水封堵气路。

　　从安装边界来看，这款转接结构的轴向长度控制在合理范围内，安装后不会过度突出面罩表面，不会影响使用者的视线，也不会和头带等固定部件产生位置干涉。两端接口的边缘都做了圆角处理，安装时不会划伤对接部件的密封面，也能减少安装过程中对密封件的磨损，提升反复拆装的使用寿命。不同于常规工业管路的转接头，这款结构针对呼吸防护场景做了专门的优化，没有采用金属材质，全部采用符合呼吸接触要求的高分子材料制作，不会在呼吸过程中释放有害物质，同时材料本身可以耐受常用的含氯消毒剂、酒精等消毒试剂，不会因为反复消毒出现材质变脆、开裂的问题。在气流通道的设计上，整个转接结构的通径从一端到另一端做平滑渐变，没有出现通径突然缩小的截面，最大程度降低气流通过时的湍流噪音，也能减少呼吸阻力，让使用者呼吸时的感受更接近自然状态，长时间佩戴也不会产生明显的憋气感。实际测试中，这款转接结构在两端对接完成后，可以承受正常呼吸压力下的密封测试，不会出现侧向漏气的问题，即使在快速深呼吸的工况下，也能保持气路的密封性，不会因为气流冲击出现松脱。

　　对于结构设计从业者来说，这类适配结构的设计核心不在于复杂的机构，而在于对实际使用场景的尺寸精准把控，以及对使用需求的细节考量：不需要多余的功能，只需要在两个不同规格的标准接口之间，提供一个密封可靠、气阻小、易清洁、安装便捷的过渡通道，就能解决一线防护场景里的实际适配难题。很多时候应急场景下的结构设计，不需要追求复杂的创新结构，可靠、易加工、尺寸匹配精准，就是最实用的设计方案，这款转接结构正是遵循了这样的设计逻辑，用最简单的锥台筒体结构，解决了两种不同标准接口的适配问题，不需要额外的辅助密封件，依靠结构本身的尺寸配合就能实现密封，既降低了加工难度，也减少了使用过程中配件丢失的风险，适合在应急场景下快速批量生产投入使用。
