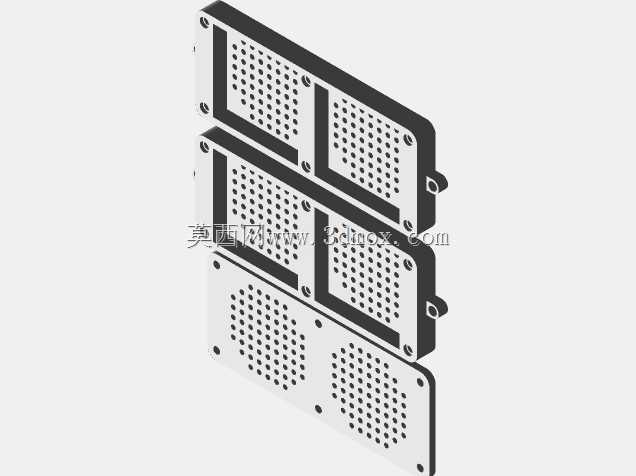

在微生物实验室的培养实验环节,隔离芯片是实现样本分区隔离、避免交叉污染的核心功能部件,本次呈现的三款不同结构的隔离芯片,均适配桌面级FDM3D打印加工工艺,可直接用于微生物培养实验的配套装置搭建。从实际应用场景来看,这类隔离芯片主要搭载在适配的微生物培养打印设备上,配合膜过滤器完成微生物样本的分隔培养,能够在有限的实验空间内实现多组样本的同步隔离放置,避免不同样本间的交叉干扰,同时保证培养过程中的气体流通性,满足微生物生长的透气需求。
从功能特性上看,三款芯片均采用带密集微孔的板状主体结构,微孔的排布经过针对性设计,既能够保证气体顺利透过,又可以阻挡微生物颗粒的非预期扩散,实现物理隔离的核心功能。芯片主体边缘设置有对应的安装定位孔与连接卡扣结构,可直接与配套的培养装置基座完成卡接或螺丝固定,安装后整体贴合度高,不会出现漏液、漏气的密封问题。不同型号的芯片在安装孔位间距、微孔排布密度、整体外形尺寸上做了差异化设计,分别适配不同规格的培养腔室,可满足单次单样本、多样本并行等不同实验规模的使用需求。
设计过程中,首先围绕微生物培养的实际工况确定核心参数边界:芯片整体采用平板式分层结构,主体厚度控制在适配打印加工的合理区间,既保证结构强度不会在安装、使用过程中发生形变,又不会过度占用培养腔室的内部空间。安装孔位的位置完全匹配配套培养装置的固定柱位置,其中一款适配M2规格螺丝固定的型号,孔位直径预留了合理的安装间隙,可直接穿入M2x16mm的六角螺丝完成锁紧固定,锁紧后芯片平面与基座平面的平行度误差控制在实验允许的范围内,不会出现倾斜导致的密封失效问题。针对膜过滤器的安装需求,芯片表面预留了与25mm直径圆形膜过滤器匹配的贴合区域,膜片放置后可通过周边的压合结构完成固定,不会在培养过程中发生移位,配合0.03μm孔径的滤膜,可实现对目标微生物的有效截留,同时保证培养基质与气体的正常交换。
从打印适配性的角度考虑,三款芯片的结构均做了面向FDM工艺的优化,所有边角位置均设置了合理的打印圆角,避免出现应力集中导致的打印件开裂问题;悬空结构的角度均大于45度,打印过程中无需添加额外支撑即可完成成型,减少后处理工作量。表面微孔的直径设计兼顾了透气性能与打印可行性,采用0.4mm直径喷嘴即可完成所有微孔结构的打印,不会出现堵头或者微孔堵塞的问题。打印层高适配0.06-0.08mm的高精度打印区间,填充密度设置在20%-30%即可满足使用所需的结构强度,既能够减少打印耗材的消耗,又可以缩短单件打印的周期,适合实验室小批量快速制作使用。裙边式的打印平台粘附设计,能够保证芯片在打印过程中不会出现翘边变形,保证成型后平面的平整度,满足安装时的平面度要求。
实际安装使用时,首先根据实验需求选择对应型号的隔离芯片,检查表面微孔是否通畅、安装孔位是否无变形,将配套的圆形膜过滤器准确放置在芯片的预留贴合区域,确认膜片完全覆盖对应区域无偏移后,将芯片对准培养装置基座的定位柱放置,依次穿入固定螺丝并按照对角顺序逐步锁紧,避免单侧锁紧导致的芯片变形。安装完成后可进行通气测试,确认隔离区域无气体泄漏、微孔通气顺畅后,即可投入微生物培养实验使用。三款不同型号的芯片可根据单次实验的样本数量灵活选择,小样本量实验可选用单腔体型号,多样本并行实验可选用多腔体分隔型号,无需额外更换适配基座,安装接口完全通用,可降低实验装置的配套成本。
结构细节上,芯片侧边设置的小型卡扣结构可与上盖配合完成快速扣合,无需额外工具即可完成芯片的拆装更换,方便实验完成后的清洁与消毒工作,也便于快速更换不同型号的芯片适配不同实验需求。芯片表面的微孔采用矩阵式均匀排布,保证整个隔离区域的透气一致性,不会出现局部透气量差异导致的微生物生长不均问题。边缘的密封筋结构在安装压紧后可与基座表面紧密贴合,形成独立的隔离腔室,完全避免不同腔室之间的样本交叉污染,保证实验结果的准确性。
