带过滤结构的防疫防护面罩结构设计

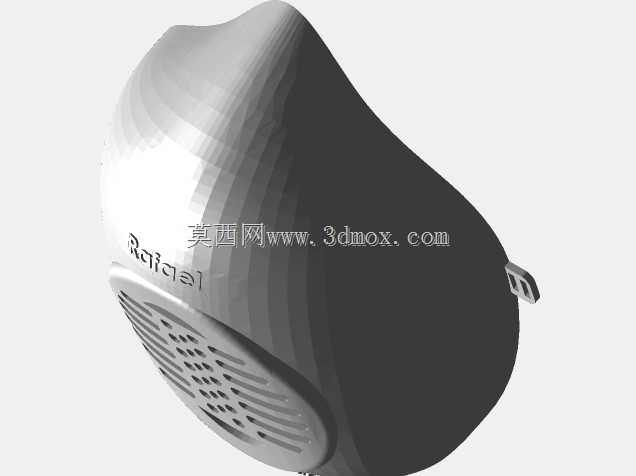

这款带过滤结构的防护面罩，核心应用场景集中在呼吸道传染病流行期间的近距离人员交互场景，包括社区防疫值守、门诊预检分诊、公共交通驾乘、密闭空间作业等存在飞沫传播风险的环境，区别于普通无过滤的平面面罩，它在面部贴合区域做了适配亚洲人面部轮廓的曲面收边，能在颧骨、鼻梁、下颌位置形成连续的贴合压边，减少未经过滤的气流从侧边缝隙进入呼吸区的概率。

从实际使用功能来看，面罩主体的曲面弧度经过多轮拟合调整，既保证佩戴时眼部、口鼻区域有足够的呼吸空腔，不会出现说话、呼吸时面罩内壁贴附口鼻的憋闷感，又能控制整体外轮廓尺寸，避免佩戴后转头时剐蹭周边物体，日常佩戴状态下，面罩前缘距离鼻尖的预留空间在25mm到30mm之间，既可以容纳普通医用外科口罩的叠加佩戴，也不会因为空腔过大导致呼出的废气在内部积聚形成冷凝水。

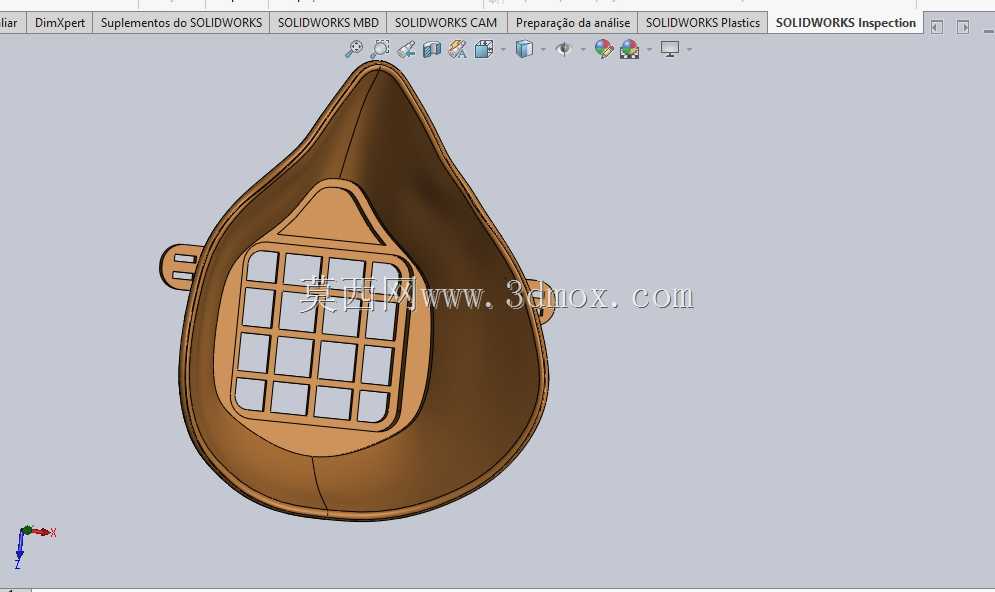

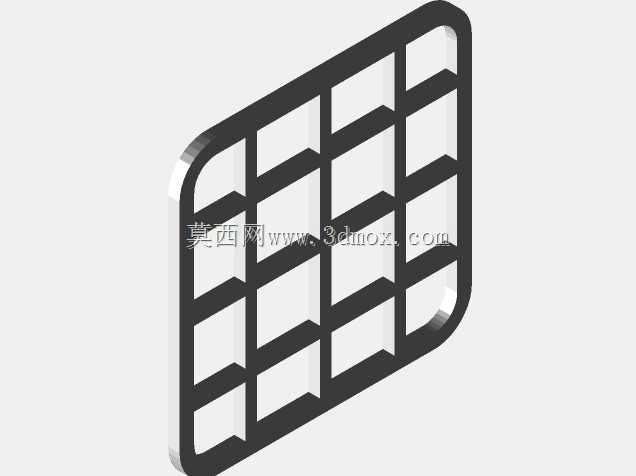

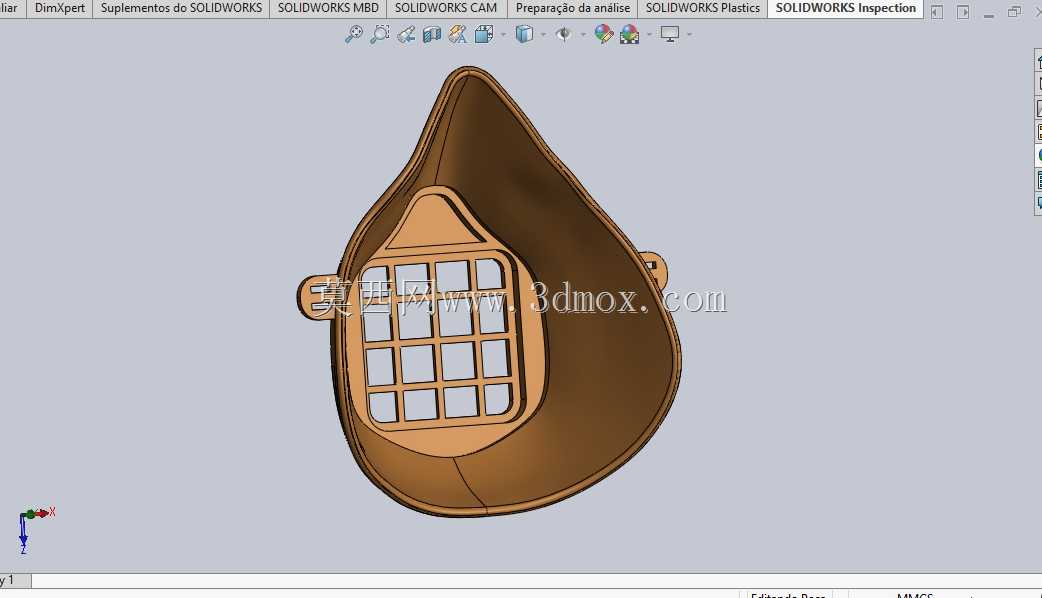

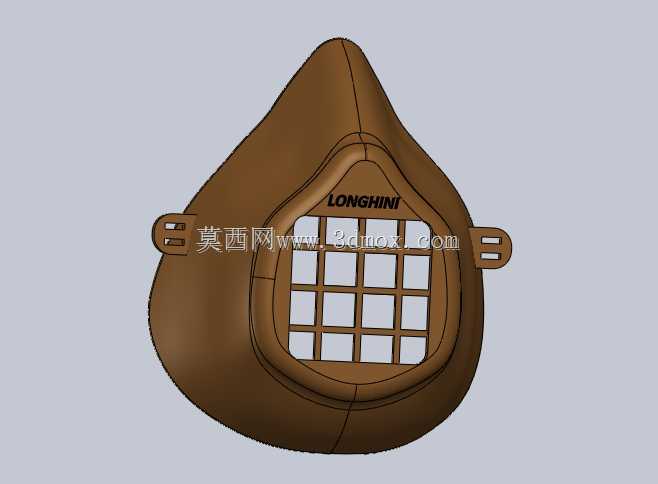

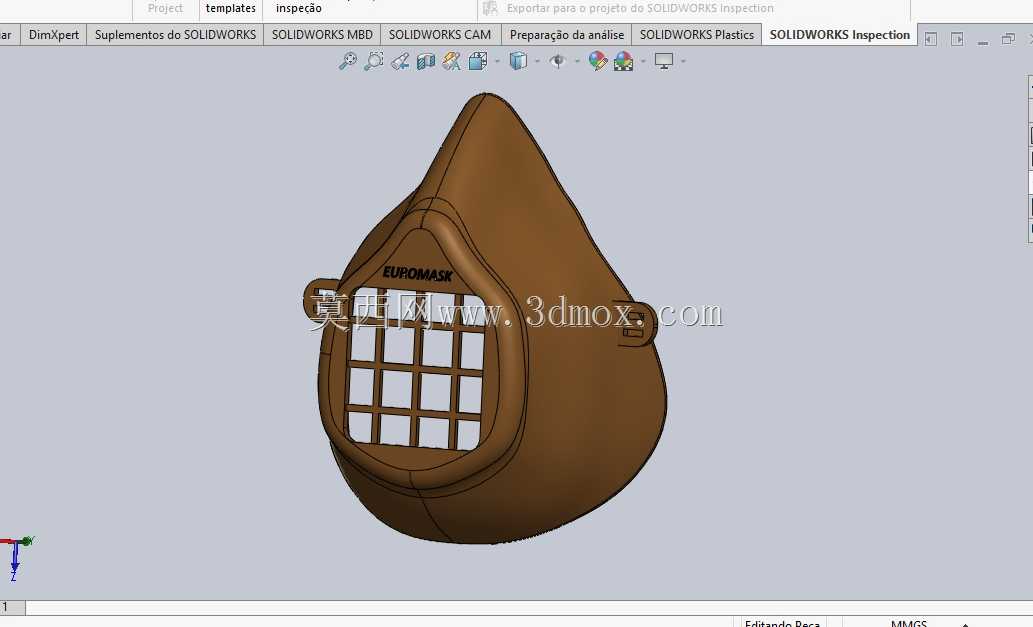

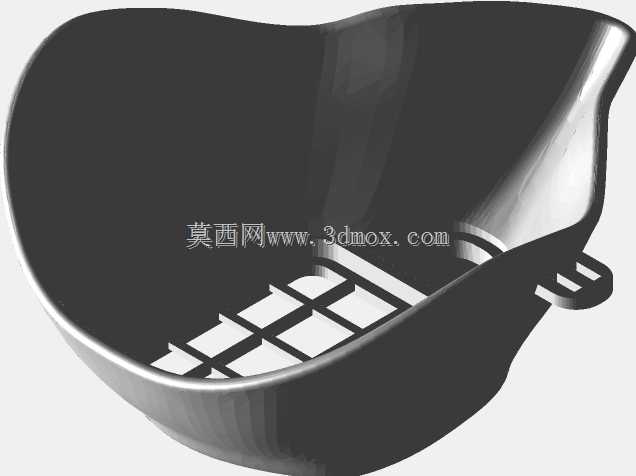

过滤结构的安装位设计在面罩正前方的格栅区域，格栅采用纵横交错的加强筋结构，筋条宽度2mm，格栅单个开孔尺寸控制在8mm*8mm，既可以为过滤片提供足够的支撑力，避免呼吸负压导致过滤片凹陷贴住口鼻，又能保证足够的通气面积，降低呼吸阻力。过滤片的安装采用压合式固定结构，格栅边缘预留1.2mm的卡槽，过滤片裁切后可以直接卡入卡槽固定，不需要额外的粘接或者绑带固定，更换过滤片时只需要从卡槽侧边撬起即可完成替换，操作时不需要接触过滤片的污染面，降低二次接触感染的风险。

设计过程中重点考量了佩戴的受力平衡，面罩两侧的绑带挂耳位置做了15度的外翻角度，挂耳处的圆角半径做到R5，避免长时间佩戴时绑带勒压耳后皮肤造成不适，挂耳位的厚度做了局部加厚到2.5mm，保证反复摘戴不会出现断裂问题。面罩主体的壁厚控制在1.8mm，整体重量控制在15g以内，长时间佩戴不会对面部造成明显的压迫感，适合连续4小时以上的值守场景使用。

从安装边界来看，这款面罩可以适配市面上绝大多数的标准尺寸过滤片，不需要定制特殊规格的过滤耗材，过滤位的有效通气面积达到1200平方毫米，在正常呼吸频率下的通气阻力低于30Pa，不会出现明显的呼吸憋闷感。面罩的曲面做了防眩光的哑光处理，避免在户外强光下反光影响视线，同时内壁做了轻微的防雾处理结构，在鼻梁位置预留了冷凝水导流槽，呼出的热空气遇到冷的面罩内壁形成的冷凝水会顺着导流槽流向下颌位置的集液槽，不会顺着面罩内壁流到过滤片上影响过滤效率。

在结构强度方面，面罩主体采用韧性较好的材料制作时，1米高度自由跌落不会出现开裂或者碎裂问题，侧边的加强筋从挂耳位一直延伸到过滤格栅区域，形成连续的受力传导路径，即使受到侧面的挤压也不会出现过度变形导致贴合面失效。面罩的边缘做了全周R1的圆角处理，不会出现锐边划伤皮肤的问题，佩戴时的贴合压力分布均匀，在鼻梁位置的压边压力控制在合适范围，既保证密封效果，又不会长时间佩戴留下明显的压痕。

针对不同的使用场景，这款面罩的过滤位可以根据风险等级更换不同过滤效率的滤片，在低风险场景可以更换普通的无纺布滤片保证透气性，在中高风险场景可以更换带熔喷层的高效过滤片提升防护等级，不需要更换整个面罩主体，能够有效降低使用成本。格栅结构的筋条布局经过流体仿真验证，气流通过格栅时不会形成明显的紊流，呼吸时的气流分布均匀，不会出现局部区域通气量不足的问题，同时格栅的结构也能阻挡外部的飞溅物直接冲击过滤片，避免过滤片被飞溅物击穿导致防护失效。
