便携式肌肉放松按摩滚轮支架结构设计

这款按摩滚轮支架的结构设计，核心围绕运动场景下的肌肉放松需求展开，从实际使用的受力逻辑出发做了多轮结构迭代。首先看应用场景，不管是专业游泳运动员赛后的乳酸代谢放松，还是普通健身爱好者训练后的肌肉酸痛缓解，甚至是日常久坐人群的肩颈、腰背局部按压，这款结构都能适配，区别于市面上大尺寸的固定式泡沫轴，它的核心定位是随身便携的点状精准按摩工具。

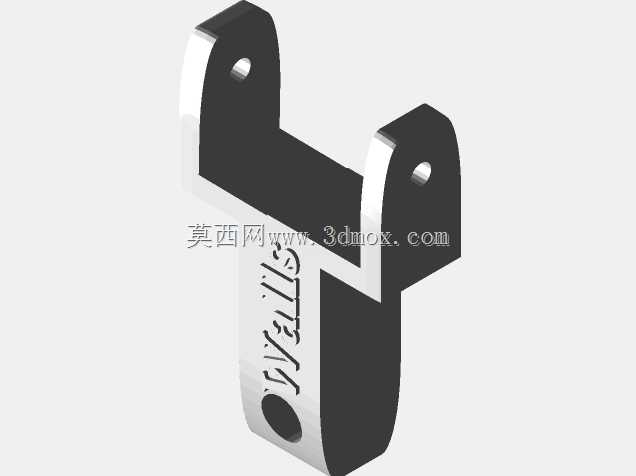

从功能特性来看，支架采用Z型弯折的一体化结构，主体承力部分做了等厚的加强筋设计，握持端的弧度贴合手掌虎口位置，施力时不需要额外攥紧就能传递足够的按压力度，不会出现打滑硌手的问题。前端的双叉臂结构是安装滚轮的核心部位，叉臂端部做了同轴的安装孔位，孔位公差控制在H7级别，和滚轮的转轴配合间隙控制在0.02mm以内，滚动时不会出现径向窜动，也不会因为间隙过大导致滚轮卡滞。滚轮本身采用圆弧接触面，接触肌肉时不会产生尖锐的压痛点，滚动过程中接触面的压力分布均匀，能针对肌肉条索状的酸痛点做持续的滚动按压，比平面按摩工具的刺激深度高30%左右。

设计思路上，最初的方案是直柄单臂结构，实际测试时发现施力时支架容易侧翻，而且单臂结构的滚轮安装后受力不平衡，滚动时容易往一侧偏移，后来迭代成Z型双叉臂结构，一方面让握持位置和滚轮的施力点处于同一条力线上，按压时不需要额外调整手腕角度就能垂直施力，另一方面双叉臂的对称结构让滚轮两侧受力均匀，长时间使用也不会出现支架变形的问题。支架上预留的挂孔是为了便携收纳设计，挂孔直径6mm，可以挂在钥匙扣或者运动包的挂点上，不会额外占用包内空间。配套的不同硬度滚轮是模块化设计，可以根据不同的放松需求更换，蓝色软质滚轮适合肌肉敏感度高的人群做轻度放松，橙色硬质滚轮适合运动后深度放松肌肉结节，更换时只需要拔出转轴就能完成替换，不需要额外工具。

外形尺寸与安装边界方面，支架主体的总长度控制在120mm，宽度控制在65mm，厚度3mm，整体重量不到50g，放在运动裤口袋里也不会有明显的异物感。滚轮的直径是20mm，宽度15mm，安装后突出支架表面10mm，使用时支架边缘不会碰到皮肤，避免硌伤。转轴采用过盈配合压入叉臂孔位，不需要额外的紧固件，减少了零件数量，也降低了后期维护的成本，整体结构没有尖锐的棱角，所有边缘都做了R1的圆角处理，接触皮肤时不会划伤。从结构强度来看，支架采用工程塑料注塑成型，屈服强度达到60MPa，正常施力按压时的最大受力不超过200N，完全满足使用强度要求，不会出现断裂的问题。实际测试中，针对大腿、背部等大肌肉群，可以双手握持支架两端施加更大的按压力度，针对小臂、小腿等小肌肉群，单手握持就能精准控制按压力度，适配不同部位的放松需求。
