基于ESP32的便携指夹式脉搏血氧监测装置

这款便携监测装置的核心控制单元采用38引脚封装的ESP32模组，依托其内置的蓝牙与WiFi通信能力，可实现监测数据的近距离无线传输，适配家庭日常健康监测、户外作业人员体征跟踪、基层诊所流动巡检等多类场景，无需复杂布线即可完成数据的实时上传与本地存储。装置集成Max30102光电传感芯片，通过发射特定波长的红光与红外光，穿透指尖组织检测血液中氧合血红蛋白与还原血红蛋白的吸收光谱差异，结合内置算法换算得到血氧饱和度与脉搏搏动数值，相比传统指夹式设备，该设计将主控、传感、电源管理模块全部集成在统一壳体内，减少了外接连线带来的使用干扰。

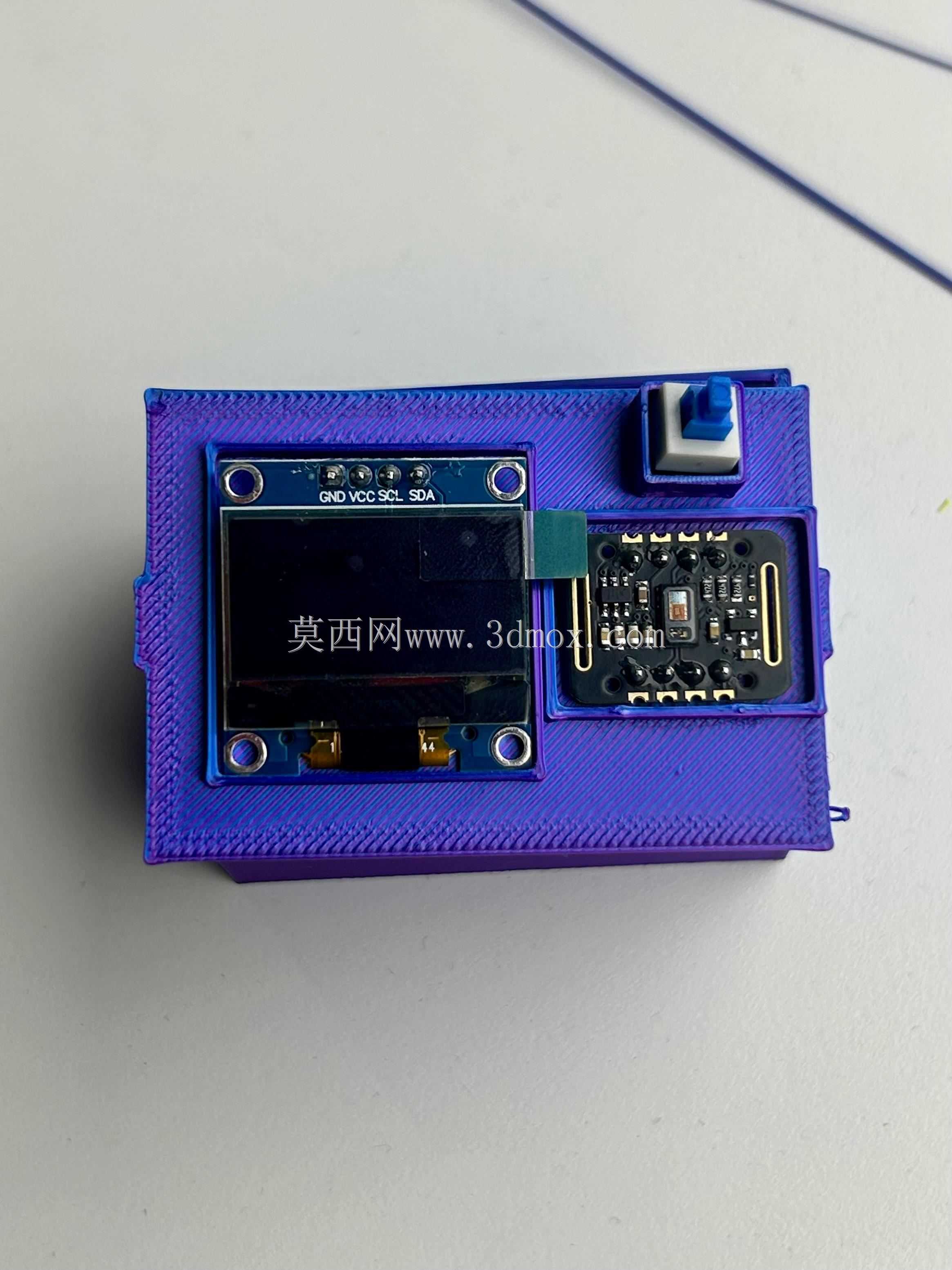

电源管理部分采用TP4056线性充电芯片，专门适配单节3.7V锂聚合物电池的充电需求，壳体内部预留了标准无人机锂聚合物电池插槽，可直接兼容市面上常见的3.7V小型无人机电池，无需定制专用电池包，大幅降低了设备的后期维护成本，电池插槽周边设计有2mm高度的限位挡边，可避免电池在设备晃动、跌落时出现移位，供电触点采用镀金弹片设计，反复插拔也不会出现接触不良的问题。显示单元采用0.96英寸OLED显示屏，安装位置正对设备上壳的视窗开口，视窗边缘做了0.5mm的倒角处理，既可以避免显示屏边缘被壳体遮挡，也能减少外部光线在屏幕表面的反光，用户在户外强光下也能清晰读取监测数值，屏幕旁设置的轻触按钮采用侧装方式，按键行程控制在1.2mm，按压反馈清晰，可实现设备开关机、测量模式切换、历史数据翻阅等操作。

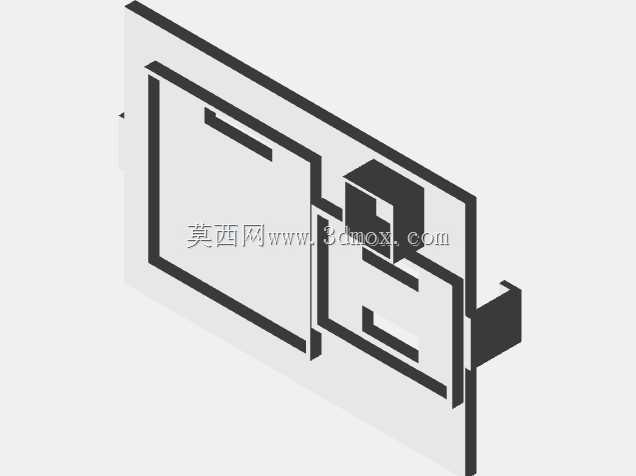

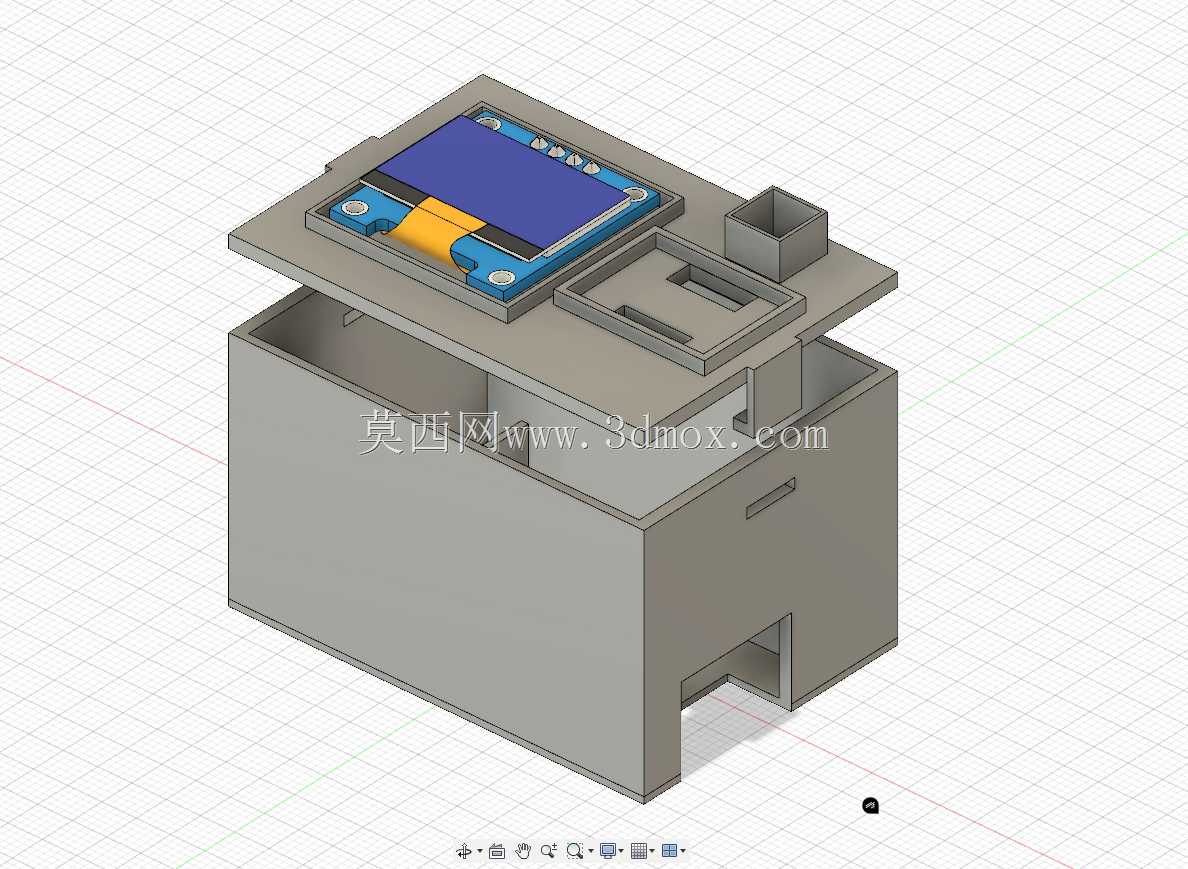

结构设计上，整体壳体采用上下扣合的装配方式，扣合位置预留了0.8mm的止口配合间隙，既可以保证壳体拼接的平整度，也能起到一定的防尘作用，指夹测量部位的内轮廓参考人体工程学数据做了弧形过渡，贴合指腹的自然曲线，长时间佩戴也不会产生明显的压痕，内部PCB板的安装柱高度统一为4mm，所有固定孔位都做了沉台处理，螺丝锁紧后不会突出壳体表面影响握持手感。安装边界方面，设备整体长宽高控制在72mm*38mm*18mm范围内，可轻松放入上衣口袋或小型收纳包中，壳体边角全部做了R3的圆角处理，避免尖锐边角划伤用户或勾扯衣物，内部走线全部沿壳体内侧的走线槽布置，走线槽深度1mm，可将线材完全嵌入槽内，不会在壳体扣合时被挤压破损。传感芯片的安装位置正对指夹区域的中心开孔，开孔直径8mm，刚好对准指尖的测量位置，芯片表面覆盖有透明的PC防护片，防护片与壳体之间采用超声波焊接固定，可防止汗液、灰尘进入设备内部损坏电路，同时不会影响光信号的穿透率。充电接口设置在设备的侧下方，接口边缘做了1mm的凸起防护，可避免接口在放置时被桌面磨损，接口旁设置了两个小型LED指示灯，分别对应充电状态与电量提示，用户无需点亮屏幕即可了解设备的供电状态。

从实际使用的角度出发，该设计充分考虑了便携设备的抗跌落性能，壳体壁厚统一设置为1.8mm，在电池仓、屏幕安装位等受力薄弱位置增加了0.8mm厚度的加强筋，可承受1.2米高度自由跌落至水泥地面的冲击，不会出现壳体开裂、内部元件脱落的问题。电路布局上，将高频通信模块与光电传感模块做了分区布置，中间预留了2mm的隔离间距，减少射频信号对传感测量精度的干扰，电源回路的走线宽度设置为1.5mm，可满足最大1A的充电电流需求，不会出现走线过热的问题。
