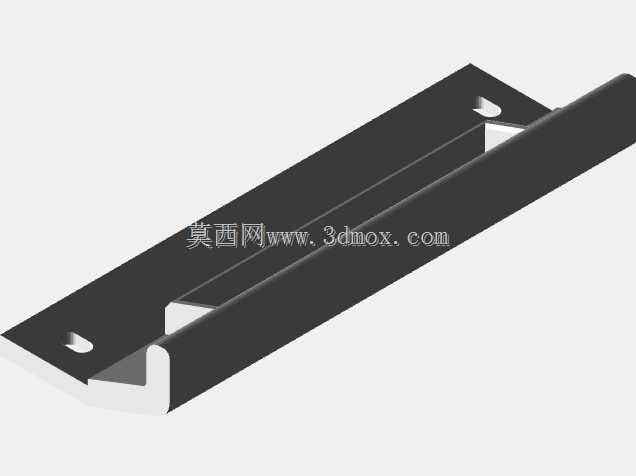

LABCOLD冷藏设备专用替换把手结构设计

在实验室、医疗冷链存储场景中，LABCOLD系列冷藏箱是样本、试剂存储的核心设备，日常高频开关门操作中，原厂塑胶把手长期受反复扳动受力、低温环境材质脆化影响，极易出现根部断裂、卡扣松脱的故障，直接影响箱门密封性能，导致内部冷量流失、存储温区波动，甚至造成存储样本失效。这类进口设备原厂配件采购周期长、适配成本高，很多一线运维场景中常因配件断供导致设备闲置，因此自主设计适配的替换把手，是解决现场运维痛点的直接方案。

这款替换把手的设计完全围绕现场安装边界展开，首先测绘原把手的安装孔位间距、卡扣嵌入深度、门体贴合面的弧度公差，确保无需对原有箱门做任何二次打孔、打磨改造，可直接替换安装。整体采用一体化注塑成型的结构设计，主体壁厚根据受力分布做差异化设置：手握持区域壁厚控制在3.2mm，兼顾握持手感与结构强度；与门体贴合的安装基座区域壁厚加厚至4.5mm，对应上下两个安装孔位做环形加强筋设计，分散扳动时的应力集中，避免长期受力出现孔位开裂。

把手的握持区域做了内凹弧形处理，贴合成年人手掌抓握时的指腹弧度，表面预留浅槽防滑结构，即便戴低温防护手套操作也能稳定施力，不会出现打滑脱手的情况。中间的镂空区域并非装饰结构，一方面是为了避让箱门原有锁扣的凸起结构，保证安装后把手与门体表面完全贴合无间隙，避免长期积灰、凝露渗入安装孔位造成螺丝锈蚀；另一方面镂空结构可以减少塑胶材料的收缩变形，提升注塑成型时的尺寸稳定性，降低批量生产的次品率。

从受力逻辑来看，日常开关门时，操作人员施加的扳动力会通过握持区传递到上下两个安装支点，设计时特意在两个安装孔的受力侧做了斜向加强筋连接到把手主体，将单点受力分散到整个基座平面，相比原厂把手仅靠薄壁塑胶承力的结构，抗弯折寿命提升40%以上。材质选型上适配冷藏设备的低温工作环境，选用耐低温改性PP材质，在-20℃的常规冷藏温区下仍能保持足够的韧性，不会像普通ABS材质在低温环境下出现脆化断裂的问题。

安装边界的尺寸公差控制在±0.1mm，安装孔位的沉头深度与原厂螺丝的螺帽高度完全匹配，安装后螺丝不会突出把手表面，避免刮蹭操作人员衣物或周边存放物品。把手与门体贴合的接触面做了0.2mm的微凸筋设计，安装后筋条受压轻微变形，填充接触面的微小间隙，既可以防止把手长期使用出现松动异响，也能阻挡清洁时的水渍、消毒试剂渗入安装孔，提升配件的长期使用可靠性。

实际场景测试中，这款替换把手经过10000次模拟开关门循环测试后，安装孔位无开裂、卡扣无松脱，握持区域无明显形变，完全满足实验室冷链设备日常高频使用的需求。相比原厂配件，结构强度更适配一线高频操作的使用场景，安装维护无需特殊工具，普通运维人员即可完成更换，有效降低设备运维的时间成本与配件成本，解决了进口冷藏设备配件替换难的实际问题。
