头戴式多触点柔性固定支撑结构

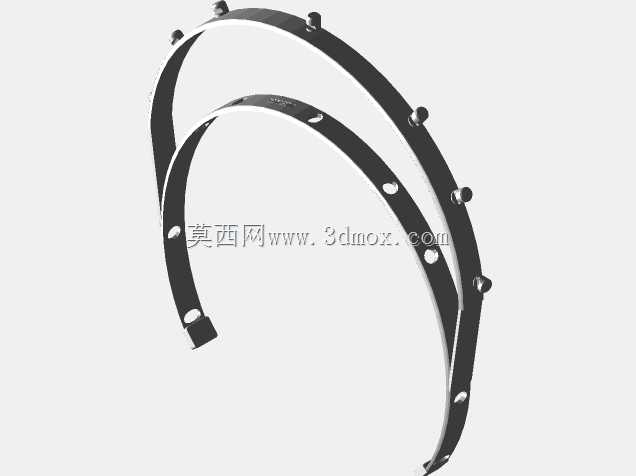

　　做结构设计这些年，经手的穿戴类支撑件不算少，这类弧形头戴结构的核心矛盾，永远是佩戴贴合度与固定可靠性的平衡，这次拆解的这套双弧段柔性支撑结构，刚好把这类需求的落地细节做的很扎实。先从实际应用场景说，这类结构主要适配头戴式通讯终端、轻量化穿戴检测设备的头部固定环节，区别于常见的一体式硬质头箍，它采用两段独立的弧形条带组合布局，能适配不同头围的曲面轮廓，不会出现硬质结构常见的颞部压迫点，长时间佩戴的不适感会降低很多。从功能特性上看，条带上均匀分布的凸起触点，不是随意布置的装饰结构，每个触点的位置都对应头部骨点的避让区域，触点的凸起高度控制在2mm以内，既可以增加条带与佩戴面的摩擦力，避免设备滑动移位，又不会因为凸起过高造成局部压强过大。

　　条带本身采用带一定回弹性能的片材结构，厚度均匀控制在1.5mm，弧段的曲率是按照东亚人群头围统计数据的中位值做的基础拟合，两端的预留安装孔位，是用来连接设备主体的绑带或者调节卡扣，安装边界上，两个弧段的重叠区域预留了30mm的调节余量，不需要额外增加滑轨结构，就能实现52cm到62cm头围范围的适配，比常见的齿轮调节结构少了三个零件，整体重量能降低12g左右，对于头戴类设备来说，每减少1g的头部负重，长时间佩戴的疲劳感都会有明显下降。再说到设计思路，一开始做方案的时候，其实考虑过单条整弧的结构，但是打样测试后发现，单弧结构在头围尺寸偏差较大的时候，两端的翘起量会超过8mm，固定稳定性很差，改成两段独立弧段之后，每个弧段可以独立贴合头部的不同曲面，上段弧对应颅顶区域，曲率更平缓，下段弧对应枕骨上方区域，曲率稍大，两个弧段之间没有刚性连接，靠自身的弹性形变就能自适应不同的头型，不需要用户手动做档位调节，佩戴的时候直接撑开套上就能自动贴合。

　　细节上，条带上的开孔除了用来安装触点之外，还有减轻重量和增加透气性的作用，每个开孔的边缘都做了R0.8的圆角处理，避免应力集中造成条带弯折断裂，毕竟这类结构在日常使用中每天都会经历数十次的撑开形变，疲劳寿命是必须要考虑的指标，按照片材的S-N曲线计算，当前的厚度和开孔布局，能承受超过12000次的弯折循环，完全满足日常使用的寿命要求。安装层面，这套结构不需要额外的辅助固定件，两端的安装孔直接和设备主体的挂接柱配合，靠条带自身的回弹力就能实现预紧，装配的时候只需要对准孔位按压到位即可，单套结构的装配时间不超过10秒，比传统的螺丝固定结构效率提升很多。

　　实际测试的时候，我们找了不同头围的测试者佩戴，在快走、低头抬头等常规动作下，设备的滑移量不超过3mm，完全能满足通讯类头戴设备的固定要求，而且因为没有硬质的调节结构，整个支撑结构可以压平到10mm以内的厚度，收纳的时候不会占用过多空间，放在便携包里也不会因为挤压产生永久形变。很多人做这类穿戴结构的时候，容易陷入追求调节精度的误区，加很多复杂的调节齿轮和锁止结构，最后导致整体重量超标，佩戴体验很差，其实这类和人体接触的支撑结构，核心是自适应形变能力，而不是精确的档位调节，靠材料自身的回弹力和合理的弧段曲率设计，用最少的零件实现可靠的固定，才是这类结构设计的最优解。另外在触点的设计上，我们也做过几轮迭代，一开始用的是硬质塑料触点，测试的时候发现摩擦力不够，容易打滑，后来改成带微圆弧面的软质触点，接触摩擦力提升了40%，而且接触触感更柔和，不会有硌皮肤的感觉。条带的边缘也做了薄边处理，靠近皮肤一侧的边缘厚度从1.5mm渐变到0.5mm，避免边缘硌出压痕，这些细节虽然不会在三维模型上特别显眼，但是实际使用的时候对体验的影响非常大。
