可折叠转运急救担架结构设计

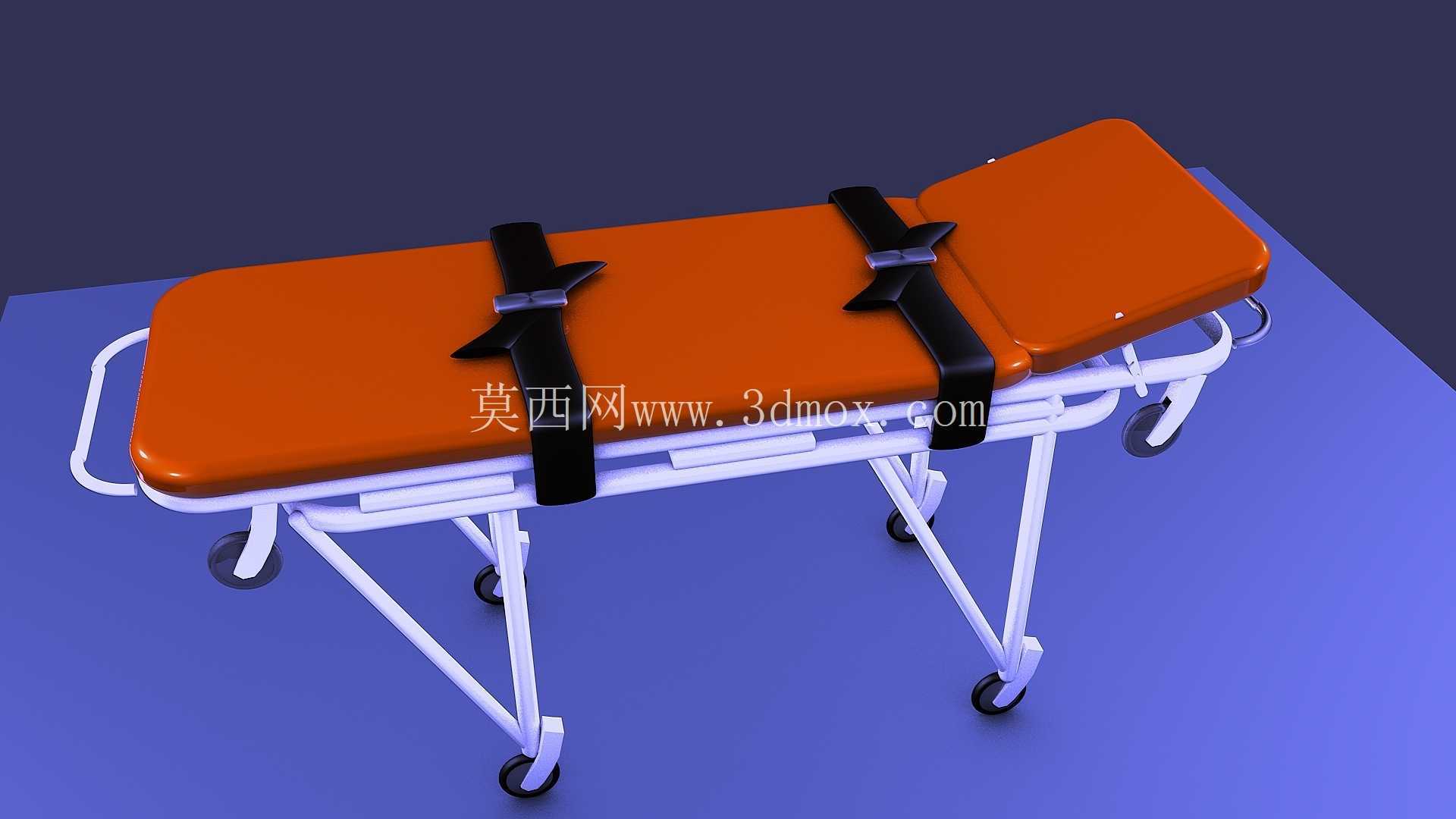

　　这款转运担架的结构设计完全围绕院前急救、院内转运的实际作业场景展开，日常作业中，急救人员需要在狭窄楼道、电梯、救护车车厢内完成病患转移，因此整体框架采用轻量化薄壁管材弯折焊接成型，在保证整体承载强度的前提下尽可能降低自重，方便单人或双人短距离抬移操作。床面主体采用分段式铰接结构，上半段可通过侧边的锁止机构调整抬升角度，满足半卧位病患的转运需求，避免平躺转运过程中引发的呕吐误吸风险，锁止档位设置了多段卡位，可根据病患的实际体态、伤情调整到合适的支撑角度，调整过程无需额外工具，扳动锁止拨杆即可完成角度切换与固定。

　　床面边缘做了圆弧包边处理，避免转运过程中尖锐边角剐蹭病患或急救人员，床面两侧设置了两道可调节的固定绑带，绑带采用快插式卡扣结构，可根据病患的体型调整绑带长度，转运过程中能将病患稳定固定在床面上，防止颠簸、上下坡过程中病患滑落，绑带的固定座直接铆接在床架的主承力管材上，能承受较大的拉扯力，不会因为受力过大出现脱落问题。底部的支撑腿采用折叠式连杆结构，当需要将担架抬入救护车或者检查床时，只需扳动腿架的解锁开关，支撑腿即可在重力作用下自动向内折叠收起，整个过程无需额外抬起担架过高高度，适配救护车担架仓的高度边界，放下支撑腿时，连杆机构会自动卡入锁止位，保证支撑状态下四条腿不会出现意外折叠，支撑腿底部安装了万向脚轮，其中两个脚轮带刹车锁止结构，在平地上转运时可以直接推行，减少急救人员的体力消耗，停驻时踩下刹车即可固定担架位置，不会出现滑移。

　　脚轮的安装座采用加厚钢板冲压成型，与支撑腿的连接位置做了加强筋结构，能承受频繁推行、颠簸路面带来的冲击载荷，避免长期使用后出现轮座变形、轮体卡滞的问题。床架的头端和尾端都设置了可伸缩的推拉扶手，扶手拉出后可以锁止，方便多人配合转运时抓握施力，收回后不会超出床体的整体宽度，适配狭窄空间的通行需求。整个担架的整体宽度控制在常规住宅楼道、医用电梯的通行宽度范围内，折叠支撑腿后的整体高度匹配主流救护车担架仓的安装高度，不需要对现有救护车辆的仓体结构做改造即可直接适配使用。框架的管材连接处全部采用满焊工艺，焊后做打磨抛光处理，整体表面做了喷塑涂层，耐消毒液腐蚀，方便日常使用后的清洁消毒，不会因为频繁擦拭消毒出现涂层脱落、基材锈蚀的问题。床板采用高强度工程材质，表面做了防滑纹理处理，即使转运过程中出现少量液体泼溅也不会导致病患滑移，同时材质本身具备一定的缓冲性能，转运经过颠簸路面时能吸收部分震动，减少病患的不适感。在结构设计过程中，所有的活动铰接点都设置了自润滑衬套，长期频繁折叠、调整角度也不会出现铰接位卡滞、磨损松旷的问题，锁止机构的弹簧件采用不锈钢材质，避免长期使用后出现锈蚀失效，保证关键锁止位置的可靠性。

　　这款担架的结构没有多余的复杂功能，所有设计点都围绕急救转运的实际操作需求出发，去掉了非必要的复杂调节机构，降低设备故障概率的同时，也能让急救人员在紧急情况下不需要复杂培训即可快速操作使用，各个操作部件的位置都设置在人员站立时随手可及的位置，不需要弯腰或者探身即可完成解锁、锁止、绑带固定等操作，尽可能压缩急救准备的操作时间。支撑腿的展开角度经过反复校核，保证在最大承载状态下的整体稳定性，即使在有一定坡度的路面上停驻，也不会出现侧翻风险，整体重心控制在较低位置，推行过程中不会出现头重脚轻的晃动感。
