医院立式自助预约服务终端结构设计

这款立式自助服务终端主要部署在医院门诊大厅、各诊区入口、住院部公共区域等点位，承担就诊预约、挂号凭证打印、就诊指引查询等核心功能，可有效分流人工窗口的业务压力，减少患者排队等待时长。从结构设计来看，整机采用立式落地式布局，底部设置加宽配重底座，重心落在底座几何中心范围内，安装时无需额外打膨胀螺栓固定，仅需放置在平整硬质地面即可保证稳定性，底座与地面接触位置预留防滑橡胶垫安装位，可适配地砖、环氧地坪等常见医院地面材质，整机安装占用地面投影面积约0.22平方米，不会对公共通道的通行空间造成过多挤占。

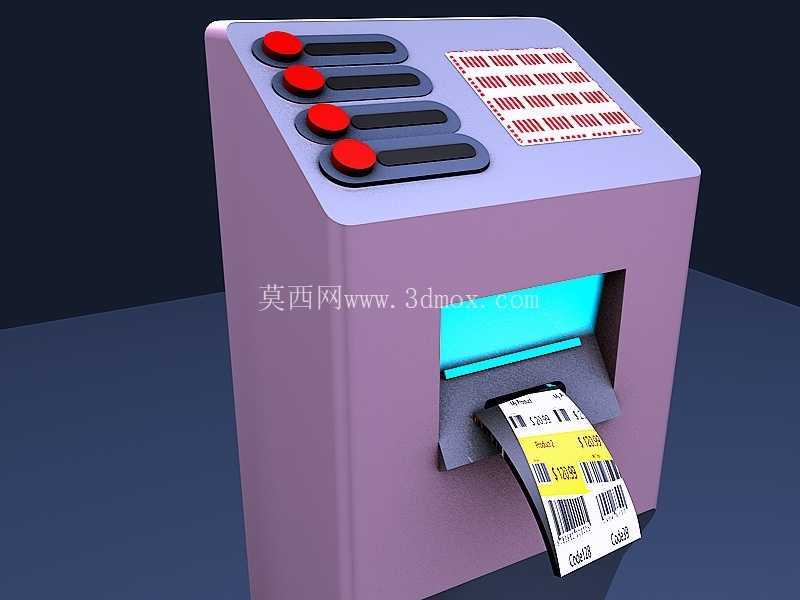

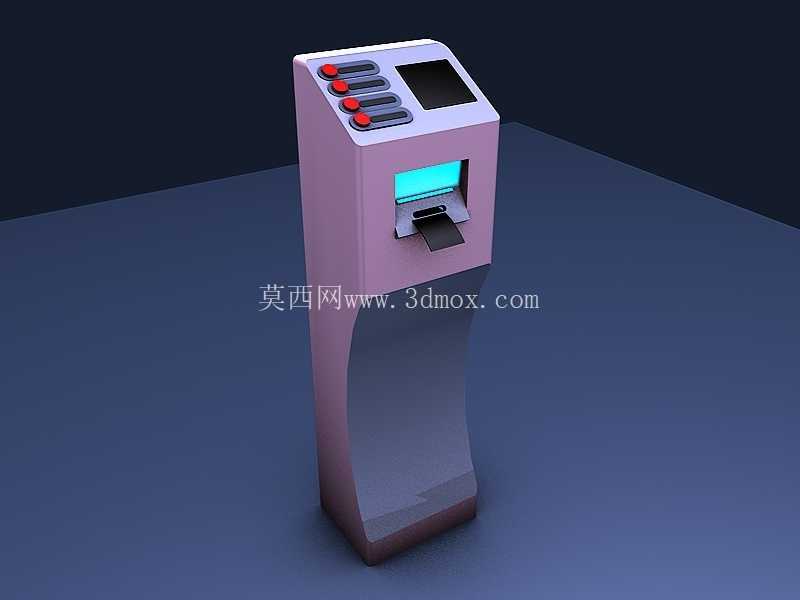

机身主体采用弧形收腰的钣金结构设计，中段向内收窄的造型一方面可以减少整机的材料用量，降低设备自重，另一方面也能让站立操作的患者腿部有足够的伸入空间，操作时无需刻意俯身贴近设备，符合成年人站立操作的人机工程学尺寸要求，操作区域距离地面的高度设置在1.1米至1.4米区间，覆盖不同身高人群的舒适操作范围，兼顾轮椅使用者的操作可达性。顶部操作区域集成了多组物理功能按键、触控显示屏与凭证出口，物理按键采用凸起式带标识设计，按键行程设置为2mm，触发反馈清晰，方便老年患者操作识别，触控屏采用内嵌式安装，屏幕表面与操作面板齐平，避免边角积灰，也便于日常清洁消毒，适配医院高频次消杀的使用场景。凭证出口设置在操作区下方的倾斜面上，出纸方向斜向朝向操作者，打印完成的凭证会自然伸出出口15mm左右，方便使用者抽取，出口内部设置挡尘胶条，在非出纸状态下可阻挡灰尘、消毒喷雾进入设备内部，保护内部打印模块的运行稳定性。

设备内部采用分层模块化结构设计，底部舱室用于安装电源模块、主控工控机，中部舱室放置热敏打印模组、通讯模块，顶部舱室预留扩展接口，可根据医院实际需求加装身份证读卡器、医保卡读卡器、扫码模块等功能组件，各舱室之间设置独立的走线槽，强弱电线路分离布设，避免信号干扰，设备后侧设置可开启的检修门，门锁采用通用三角锁，方便运维人员快速开门检修，检修门开设均匀分布的散热通风孔，通风孔内侧加装防尘滤网，可在保证散热效率的同时阻挡浮尘进入设备内部，延长内部电子元件的使用寿命。

从实际使用场景出发，设备外壳采用冷轧钢板喷涂抗菌涂层，表面耐酒精、含氯消毒剂擦拭，不会因长期消杀出现涂层脱落、变色问题，机身所有外露边角均做R3以上的圆角处理，避免人员磕碰受伤，符合公共区域医疗设备的安全设计要求。设备的供电接口与网络接口设置在机身背部下方距离地面15cm的位置，可避免日常清洁拖地时水溅入接口造成短路，布线时可沿墙面走明线或穿入地面线槽，适配医院现有装修环境的布线需求，无需对地面或墙面做大规模改造。

在功能逻辑的结构适配层面，物理按键与功能模块一一对应，每个按键下方的面板内部预留指示灯安装位，操作时对应按键的指示灯会点亮提示，降低操作误触概率，打印模块的安装支架采用可抽拉式设计，更换打印纸时无需将整个模块从机身拆出，仅需抽出支架即可完成换纸操作，大幅降低日常运维的操作难度。设备顶部边缘做向后倾斜5度的导水设计，若有液体不慎泼洒在设备顶部，液体会顺着倾斜面流向设备后侧，不会流入操作区的缝隙内部，进一步提升设备在公共场景下的耐用性。
