骨科手术用可植入尖头复位钳结构设计

这款复位钳的结构设计完全围绕骨科复位操作的实际工况展开，首先要考虑的是临床使用中骨块复位的施力逻辑——骨科手术中处理碎裂骨块时，既需要钳头提供足够的加持力固定骨断端，又要避免加持力过大造成骨块二次碎裂，同时钳体的操作空间要适配手术切口的暴露范围，不能因为器械结构冗余遮挡术者视野。

从功能特性来看，钳头采用尖头设计，尖端做了圆弧钝化处理，既可以深入狭小的骨缝间隙对位细小骨块，又能避免尖锐边缘刮擦损伤周围软组织与骨膜；钳头的加持面做了细密的齿状纹理，齿高控制在0.3mm以内，齿向沿钳体开合方向排布，加持骨块时可以形成均匀的咬合力，不会出现骨块滑移的情况，同时齿纹的圆角处理不会在骨面留下过深的压痕，减少对骨块血运的破坏。钳体的铰接部位采用了叠片式转轴结构，转轴间隙控制在0.02mm以内，开合过程中没有旷量，术者操作时的力反馈可以直接传递到钳头，精准控制加持力度，不会因为转轴虚位造成加持力失控。

设计过程中首先梳理了临床操作的核心痛点：传统复位钳在处理深部骨块或者小切口手术时，钳臂容易遮挡视野，而且施力角度受限，部分角度下术者需要扭转手腕才能完成对位，长时间操作容易产生手部疲劳。针对这些问题，这款复位钳的钳臂做了异形弯度设计，弯角经过多轮模拟验证，在常见的手术入路角度下，钳臂可以避开切口周围的软组织牵拉，同时握持部位的力臂比经过优化，手握持时的施力点到转轴的距离与钳头加持端到转轴的距离比为3.2:1，按照人手常规握持力计算，钳头可以输出120N以内的加持力，完全满足各类骨块复位的加持需求，同时术者不需要施加过大的握力就可以稳定固定骨块，降低长时间手术的操作疲劳。

从安装边界与尺寸适配来看，钳头尖端的开合范围最大为18mm，最小闭合时尖端贴合间隙小于0.1mm，可以加持厚度2mm到16mm的骨块；钳体整体长度控制在145mm，握持部位的宽度为22mm，符合人手握持的人体工学尺寸，钳臂的最大开合角度为35度，操作时手指的活动范围在舒适区间内，不会出现手指过度张开无法发力的情况。钳臂上设置的多组镂空孔位一方面是为了减轻器械整体重量，整体重量控制在85g以内，长时间握持不会有坠手感，另一方面这些孔位也可以作为术中穿入克氏针临时固定的导向位，复位完成后不需要移开复位钳就可以直接穿入固定针，避免移开钳体时骨块再次移位，这一设计细节可以大幅缩短手术操作时间，减少术中透视的次数。

在结构强度校核方面，钳体采用整体式结构加工，铰接部位的叠片厚度经过受力仿真验证，在施加200N的加持力时，钳臂的最大变形量小于0.15mm，不会出现钳臂变形导致的加持力衰减，也不会因为反复开合出现铰接部位松动的情况。钳体的表面处理采用哑光磨砂工艺，避免手术灯光照射下产生反光干扰术者视野，同时磨砂表面的摩擦力更大，佩戴医用手套操作时不会出现打滑的情况。

实际临床场景中，这类复位钳主要用于四肢骨折、颌面骨折以及部分脊柱手术中的骨块复位操作，尤其是在处理粉碎性骨折时，尖头可以精准夹持细小的游离骨块，配合弯臂的角度设计，可以在有限的切口空间内完成多方向的骨块对位，不需要过度牵拉周围软组织就可以达到理想的复位效果。不同于普通的外科止血钳，这款复位钳的加持力是经过专门校准的，既可以稳定固定骨块，又不会因为加持力过大造成骨块压缩坏死，钳头的形状也适配骨面的生理弧度，加持时可以和骨面形成更大的接触面积，降低局部压强，减少骨损伤。

设计过程中还考虑了术中的操作习惯，钳体的握持部位做了微弧度处理，和手指的自然弯曲形态贴合，捏合时手指的受力均匀，不会出现局部压手的情况；钳臂的弯转角度避开了术者视线的遮挡区域，操作时术者可以直接观察到钳头的加持位置，不需要反复调整器械角度来确认对位情况。另外，钳体的所有边角都做了R0.5以上的圆角处理，没有尖锐的棱角，术中操作时不会勾扯手术手套或者周围的软组织，降低术中意外损伤的风险。

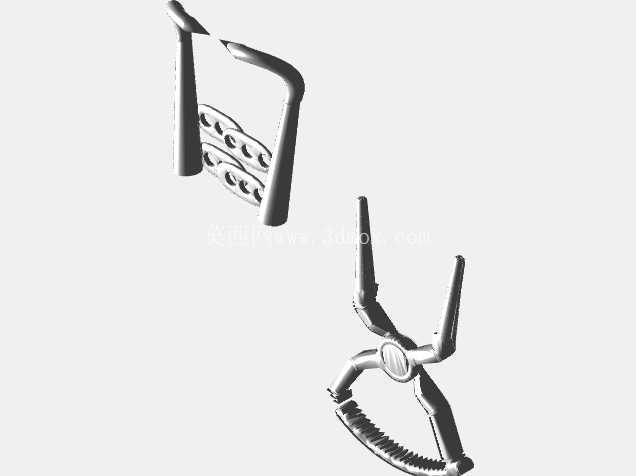

从结构建模的角度来看，整个模型的曲面过渡都做了连续处理，没有碎面或者尖锐的几何突变，铰接部位的配合尺寸按照精密器械的公差要求设定，转轴孔与转轴的配合采用H7/g6的间隙配合，既保证开合顺畅，又不会出现晃动。钳臂上的齿纹、镂空孔位都做了参数化设计，可以根据不同的临床需求调整齿纹密度、孔位位置以及钳臂弯角，快速衍生出不同规格的产品系列，适配不同部位的手术需求。
