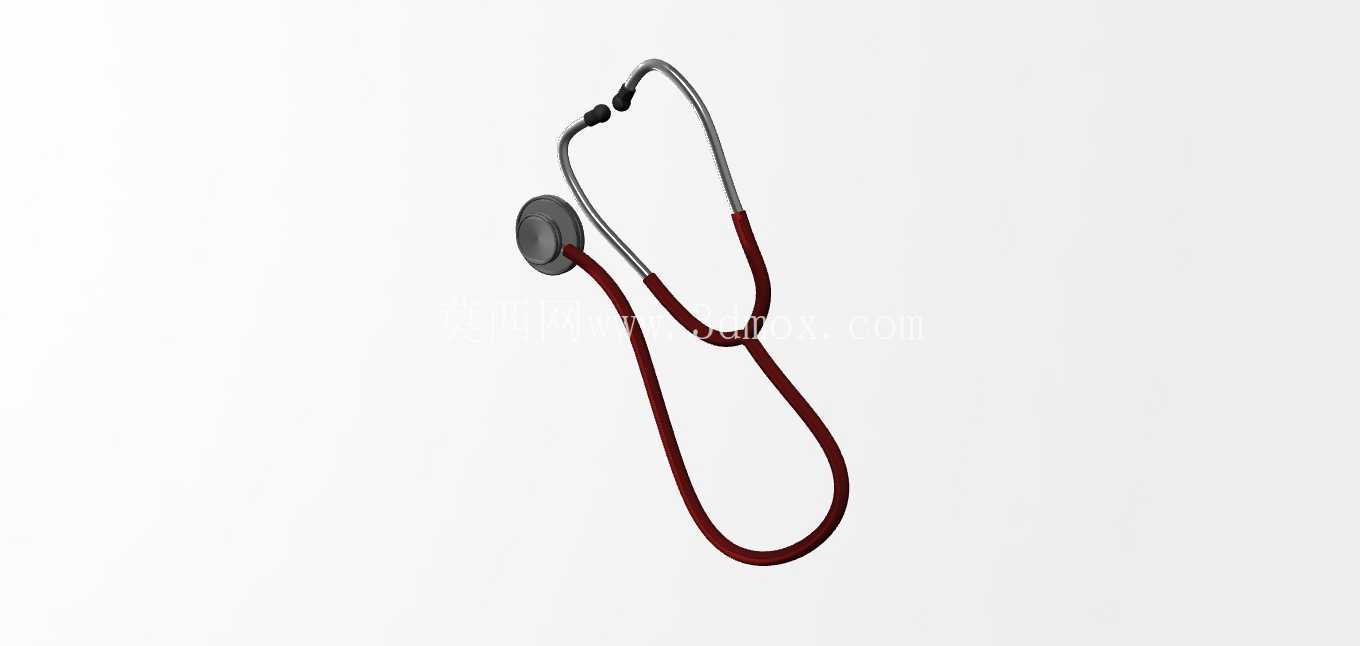

医用听诊器结构设计三维数模

日常临床诊疗场景中，听诊器是内科、儿科、心血管科医师接触频次最高的基础诊断器具，这套三维数模完整还原了听诊器从耳件到胸件的全链路结构，可用于医用器械结构优化、教学演示模型开发、诊疗设备配件适配设计等场景。从实际使用需求出发，设计阶段首先考量的是长时间佩戴的适配性，耳件部分采用倾斜角度匹配人体外耳道生理走向，避免长时间佩戴造成的耳道压迫不适，耳件末端的耳塞结构做了圆弧过渡处理，接触耳部皮肤的区域无尖锐棱角，适配不同耳廓形态的佩戴需求，金属耳簧的弹力参数经过反复校核，既保证佩戴时耳塞与耳道的贴合密封性，减少外界环境杂音对听诊效果的干扰，又不会因弹力过大造成耳郭挤压痛感。

传导部分的胶管结构采用等内径设计，减少声波在管路传输过程中的衰减与折射，管路弯折处做了大圆弧过渡处理，避免胶管弯折堵塞造成的声波传导中断，Y型分叉节点的结构做了流线型过渡，减少声波在分叉位置的反射损耗，保证胸件采集到的心肺音、血管杂音等声学信号能够低损耗传递到医师耳内。胸件部分作为听诊器的核心采集结构，分别设置了膜型与钟型两个采集面，膜型面适配高频心肺音的采集，钟型面适配低频杂音的捕捉，两个面的切换结构采用旋转卡位设计，切换过程阻尼适中，单手即可完成操作，不会在诊疗过程中因操作幅度过大干扰患者。

从安装边界与尺寸匹配角度来看，整套结构的总长度控制在常规医用听诊器的通用尺寸区间，耳件张开后的最大间距适配不同头围医师的佩戴需求，胶管长度满足医师站立位检查平卧患者时的操作距离，无需过度俯身即可完成胸件在患者胸背、颈部、腹部等不同听诊区域的移动。胸件的握持部分做了防滑纹理处理，冬季使用场景下可搭配预热套结构，模型预留了预热套的安装间隙，不会因附加配件造成胸件与皮肤接触的贴合度下降。各部件的连接位置均采用标准医用器械通用接口尺寸，耳件与胶管、胶管与Y型接头、Y型接头与胸件的连接位置均可与市售常规听诊器配件互换，方便后期维护更换损耗部件。

结构细节上，金属部件的边缘全部做了倒钝处理，没有锐边毛刺，避免日常使用、清洁消毒过程中划伤医护人员或患者皮肤，胶管材质的壁厚均匀，既保证管路的抗弯折性能，又不会因壁厚过大增加整体重量，长时间挂颈携带也不会造成颈部压迫。胸件的膜片固定结构采用可拆卸压圈设计，方便定期更换老化膜片，压圈与胸件主体的配合间隙控制在合理范围，既保证固定牢靠不会在使用中脱落，又无需借助专用工具即可手动拆卸更换。整套模型的结构拆分完全匹配实际生产的装配流程，各部件的拔模角度、装配公差都按照医用器械生产的常规工艺要求设置，可直接用于后续的结构验证、手板打样环节，也可作为医用器械设计教学的典型案例，帮助初学者理解声学传导类医用器具的结构设计逻辑与实际使用需求的匹配思路。
