牙科诊疗椅升降调节机构三维设计

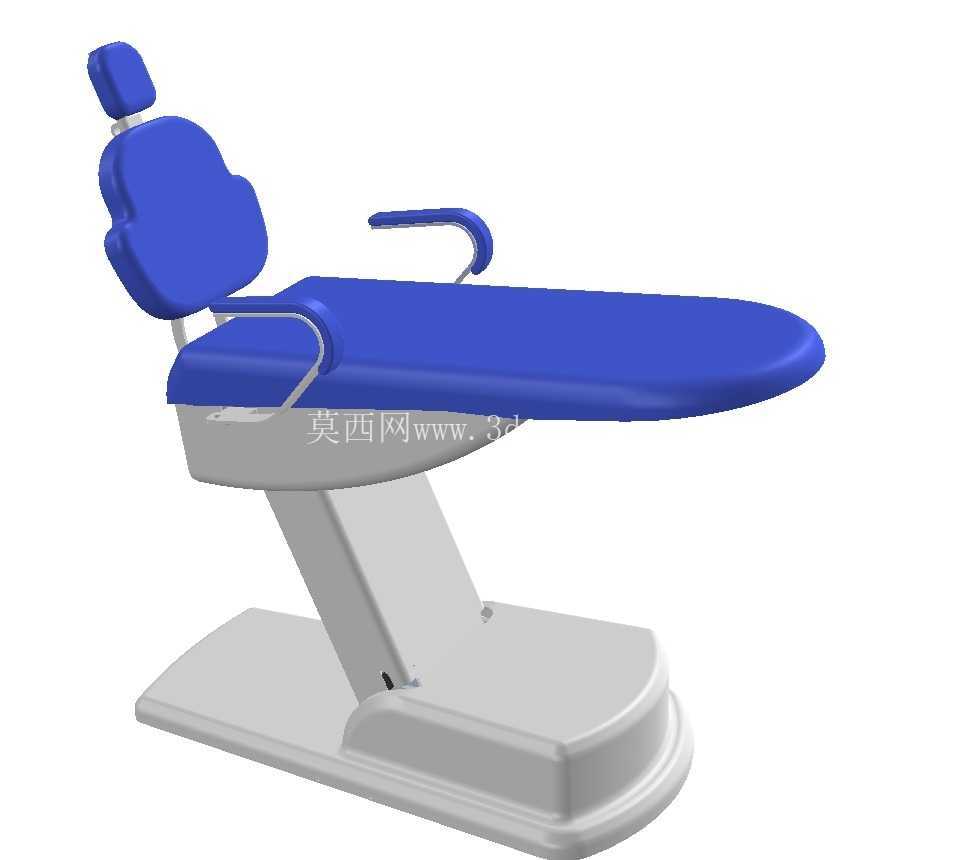

　　这套牙科椅机构的设计核心围绕口腔诊疗场景的实际使用需求展开，日常诊疗过程中，牙医需要根据不同诊疗项目、操作体位调整患者的躺卧角度与高度，既要保证患者长时间躺卧的支撑舒适度，也要让医护人员保持合理的操作姿态，减少长期俯身、抬臂带来的职业劳损，因此整套机构的运动逻辑完全匹配口腔诊疗的体位调整需求。从结构组成来看，整套机构采用底部安装底板作为承载基准，底板上预留了多组标准安装孔位，可直接固定在诊疗室地面的预埋基座上，安装时需要保证底板平面的水平度误差控制在合理范围内，避免后续升降过程中出现偏载卡滞。

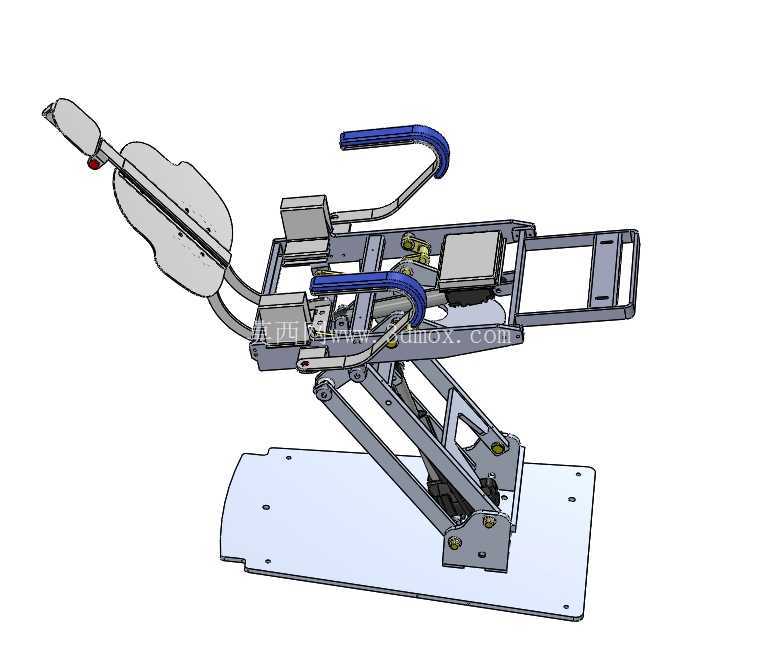

　　核心的升降支撑采用剪叉式连杆结构，相比单立柱支撑，剪叉结构的横向抗偏载能力更强，在患者落座、调整姿态产生偏置载荷时，不会出现明显的侧倾晃动，连杆铰接点全部采用带自润滑衬套的销轴连接，日常使用无需频繁加注润滑脂，也能保证运动顺畅无卡滞，铰接位置的销轴端部设计有防松脱结构，避免长期往复运动出现销轴窜动的安全隐患。靠背调节部分采用独立的铰接转轴，配合扶手位置的联动结构，当靠背向后倾倒调整至躺卧位时，扶手会同步跟随角度调整，始终保持在患者手臂自然放置的高度，不会因为靠背角度变化导致扶手位置突兀，影响患者的乘坐体验，头枕位置设计有独立的伸缩调节结构，可根据患者的身高、头型调整前后位置与俯仰角度，保证诊疗时患者头部处于稳定的支撑状态，方便牙医进行口腔内的精细操作。

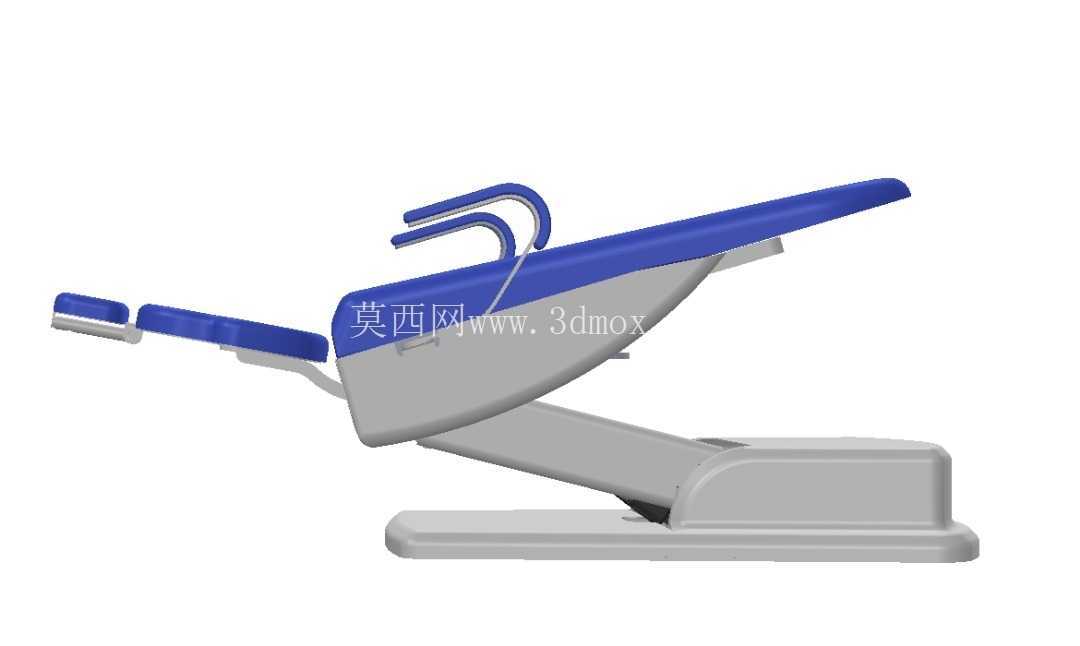

　　整套机构的动力执行元件预留了标准安装位，可适配电动推杆或者液压驱动单元，驱动元件的安装位置做了下沉式设计，不会突出到椅架的外部轮廓之外，避免后续安装外饰护板时出现干涉，椅架的主体框架采用矩形钢管焊接成型，焊接位置全部做了应力释放处理，避免长期承重出现焊接变形，框架上预留了坐垫、靠背软垫的安装孔位，孔位尺寸匹配通用的牙科椅软垫安装标准，可直接适配市面上多数常规规格的诊疗椅软垫配件。在安装边界方面，整套机构完全收拢处于最低坐姿位时，整体高度控制在常规座椅的坐高范围，方便患者上下落座，当升降机构举升到最高诊疗位时，整体高度可满足牙医站立操作的视线需求，不会出现高度不足导致牙医俯身过度的问题，靠背完全放倒处于平躺位时，整体长度可覆盖常规成年人的身高范围，腿部支撑部分可随靠背角度同步联动调整，保证患者躺卧时腿部处于自然放松的姿态，不会出现腿部悬空的问题。

　　设计过程中对各运动部件的运动间隙做了充分校核，在全行程升降、角度调节过程中，各连杆之间不会出现运动干涉，相邻部件的安全间隙预留充足，即使加工过程中存在合理的尺寸公差，也不会出现运动卡滞的问题，椅架的所有外露棱角位置都做了倒钝处理，避免安装维护过程中划伤操作人员，底板的安装孔位采用长圆孔设计，安装时可在小范围内调整位置，降低地面预埋基座的施工精度要求。从实际使用场景来看，这套机构可直接用于常规口腔诊疗椅的主体支撑结构，也可经过小幅调整适配五官科检查椅、医美诊疗躺椅等同类需要多体位调节的座椅设备，结构的承载能力按照常规成年人的体重上限做了冗余设计，长期使用不会出现结构变形、铰接点松旷的问题，运动过程的速度控制可通过配套的驱动元件实现缓起缓停，避免调节过程中速度突变给患者带来不适感，扶手位置预留了诊疗配件的安装接口，可根据需求加装漱口架、器械托盘等附属配件，无需额外在椅架上打孔焊接，降低后续改装的工作量。
