家用桌面式涡流空气净化装置结构设计

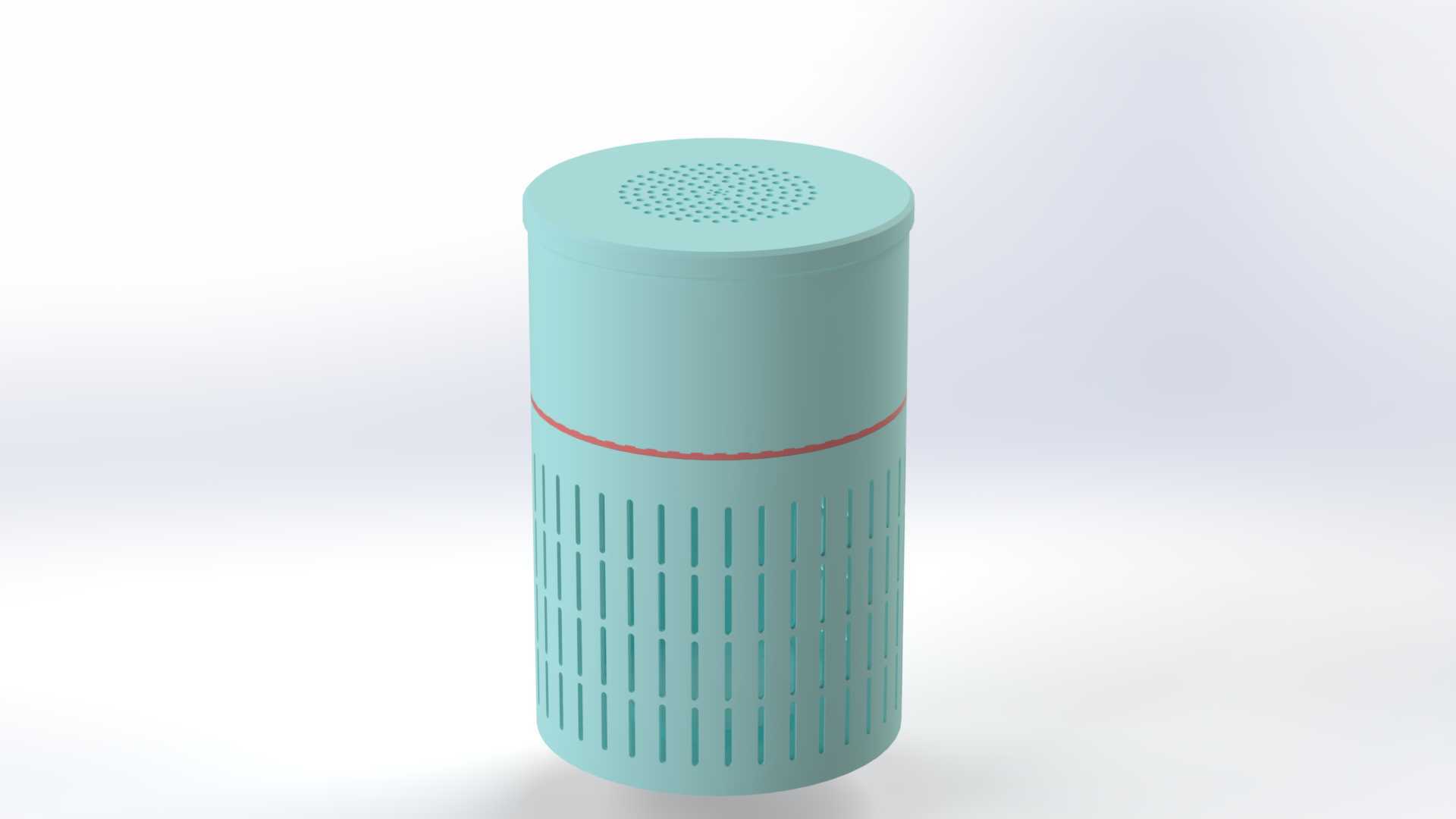

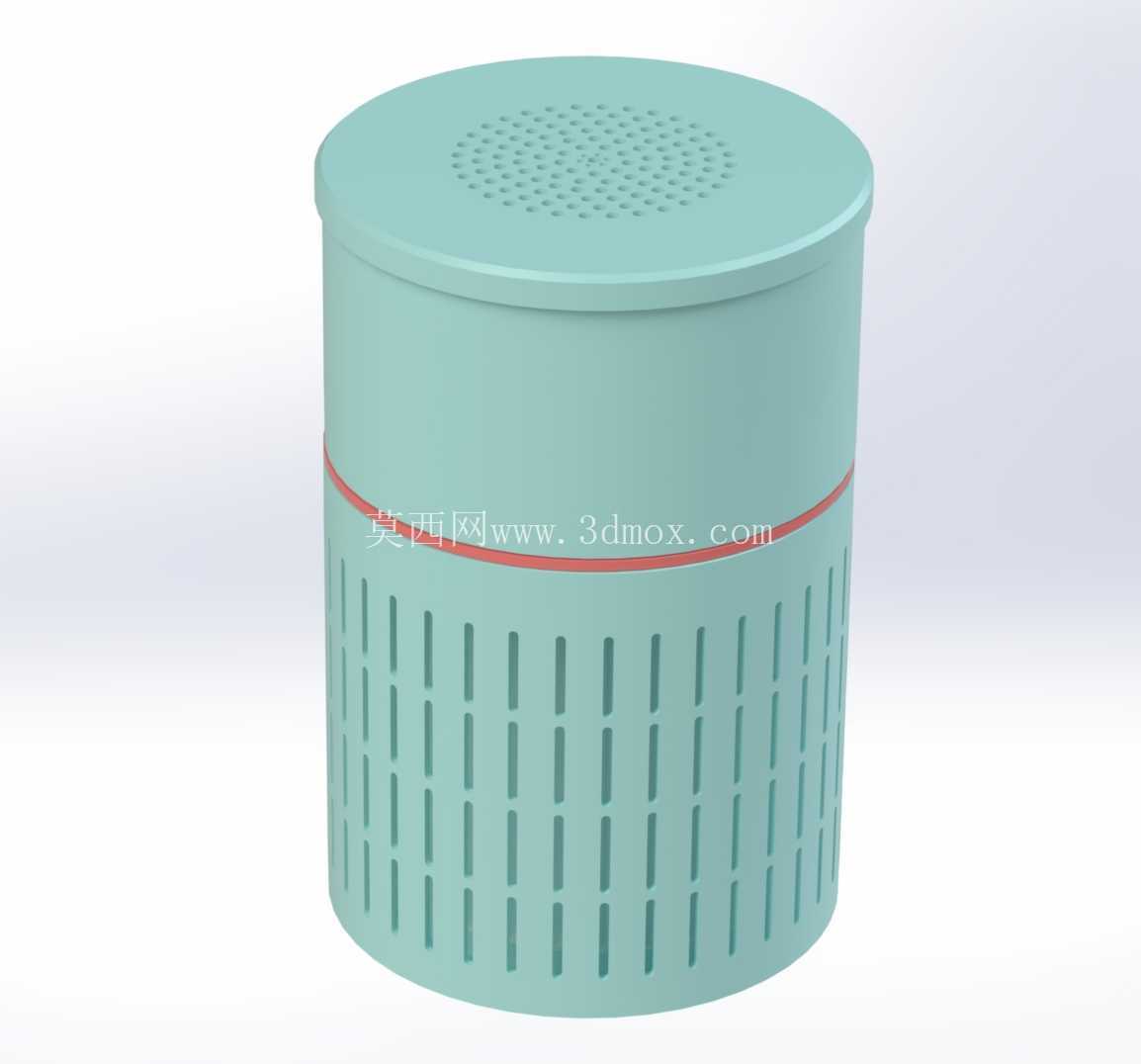

　　这款桌面级空气净化装置的结构设计，核心围绕小空间空气循环净化的实际需求展开，在做三维建模阶段，首先锚定的是单人办公、卧室床头这类15-20立方米的封闭小场景使用边界，没有盲目追求大风量参数，而是把结构紧凑度、运行静谧性、耗材更换便捷性放在设计优先级的前列。从整体外形来看，装置采用正圆柱式筒体结构，筒体直径控制在180mm区间，整体高度220mm，放置在桌面不会遮挡显示器视线，底部预留10mm的垫高支撑脚，保证底部进风通道的进风截面积不随桌面平整度变化出现衰减，避免放置在绒面桌面时出现进风堵转的问题。

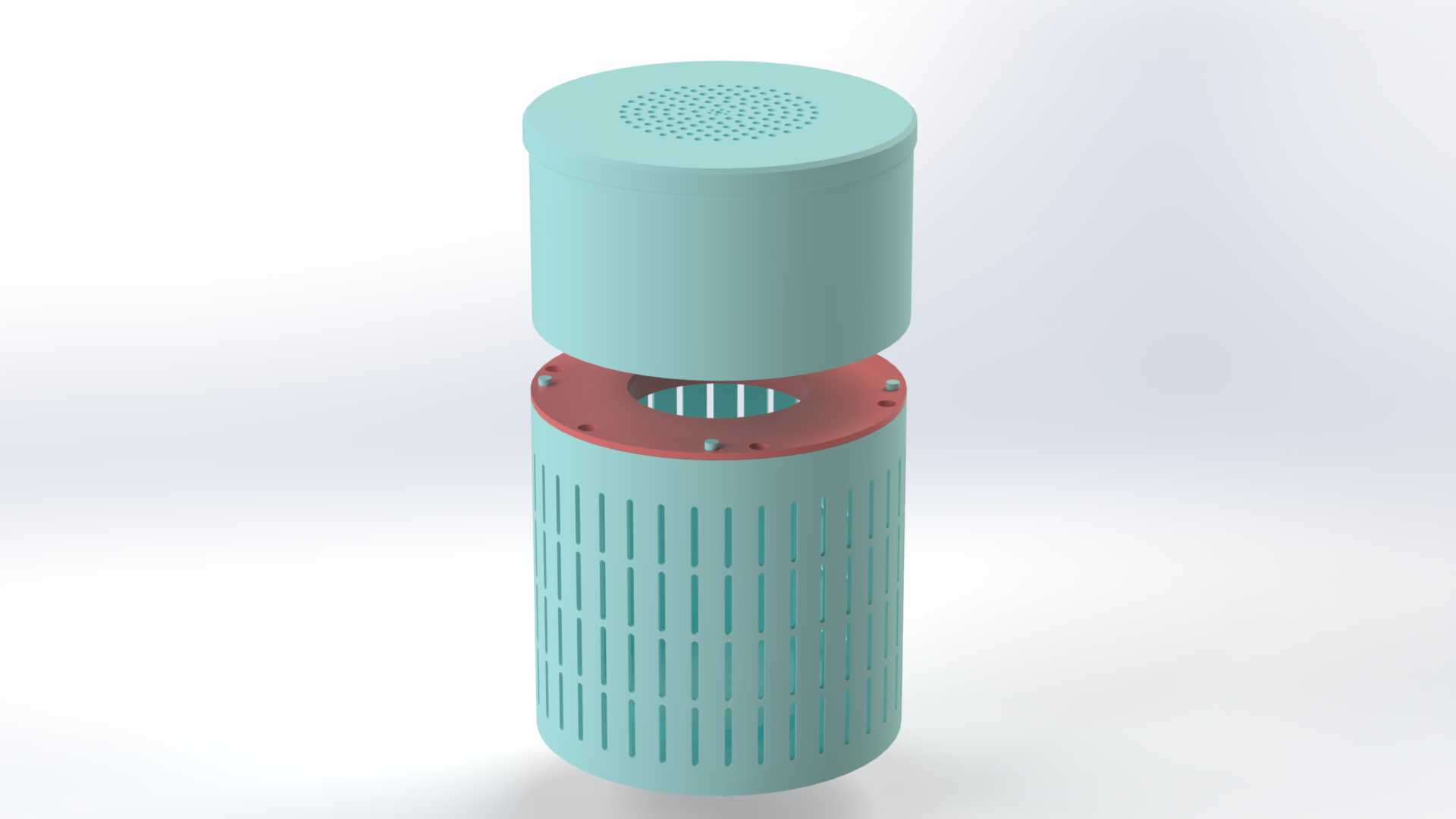

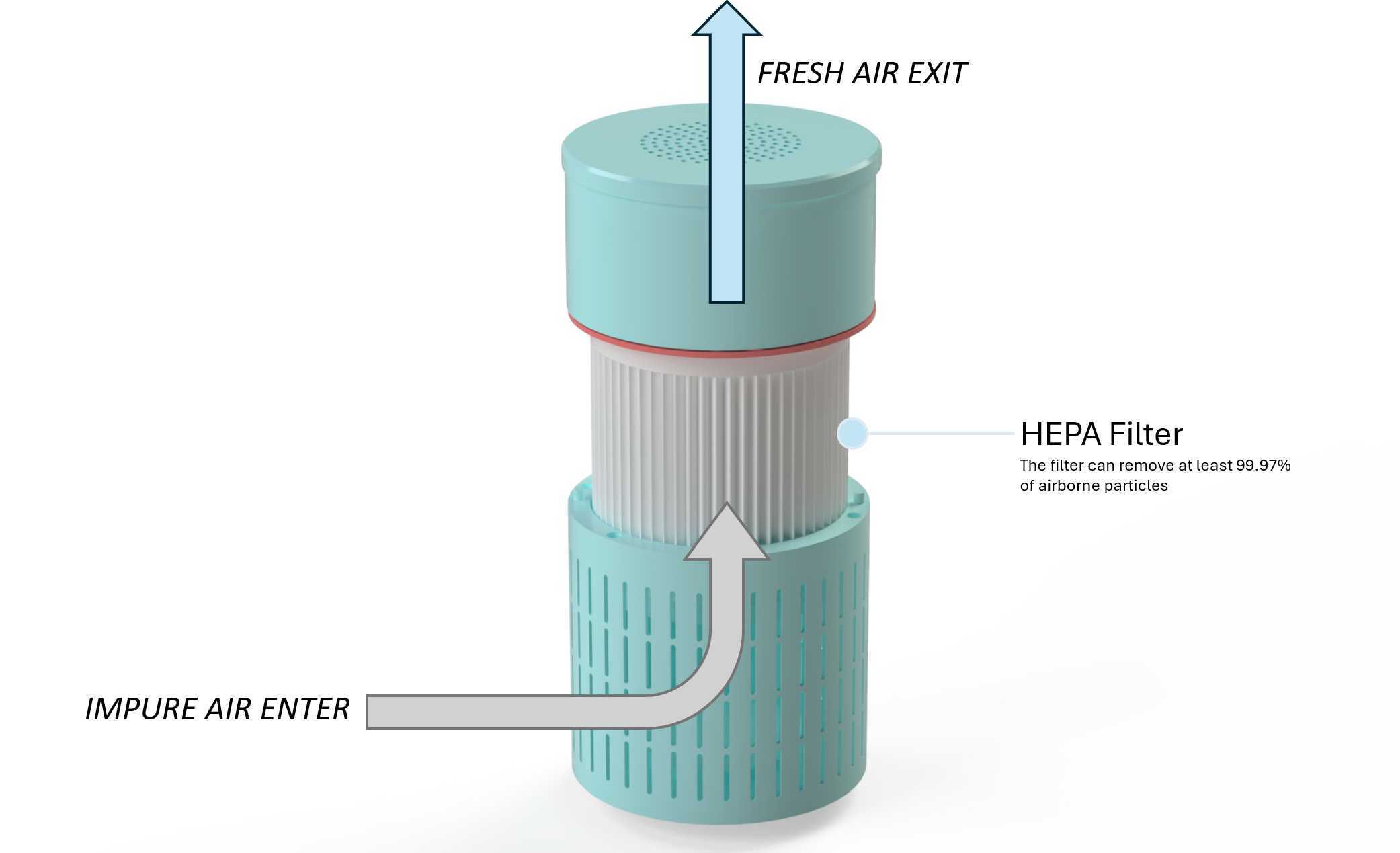

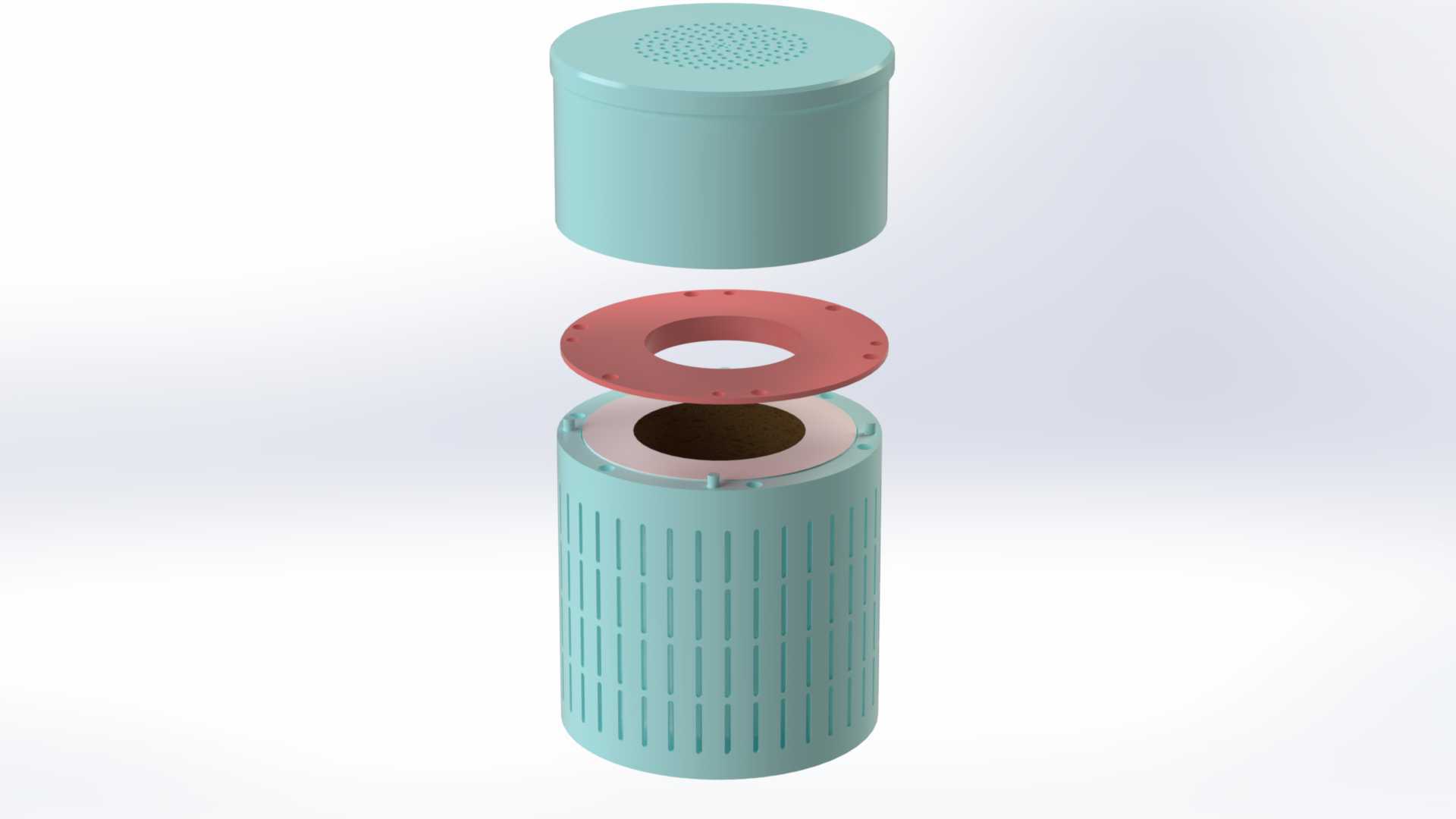

　　进风区域设计在筒体下半段，采用竖向等距排布的长条形格栅开孔，单条格栅宽度2mm，相邻格栅间距8mm，开孔方向沿筒体径向垂直向外，这种开孔结构一方面可以避免大尺寸异物直接落入风机舱，另一方面竖向格栅的导风作用可以让进风气流沿筒体壁面均匀上升，减少气流直接冲击HEPA滤网局部造成的滤材过早损耗。上半段筒体与下半段进风舱之间设计有一圈红色的密封装饰环，这个结构并非单纯的外观装饰，实际是上下筒体的卡扣定位密封结构，旋拧上盖时可以通过这个环的位置判断卡扣是否卡合到位，同时环体内嵌一圈2mm厚的EVA泡棉密封条，避免未经过滤的空气从上下筒体的拼接缝隙直接溢出，保证所有循环空气都经过滤材处理。

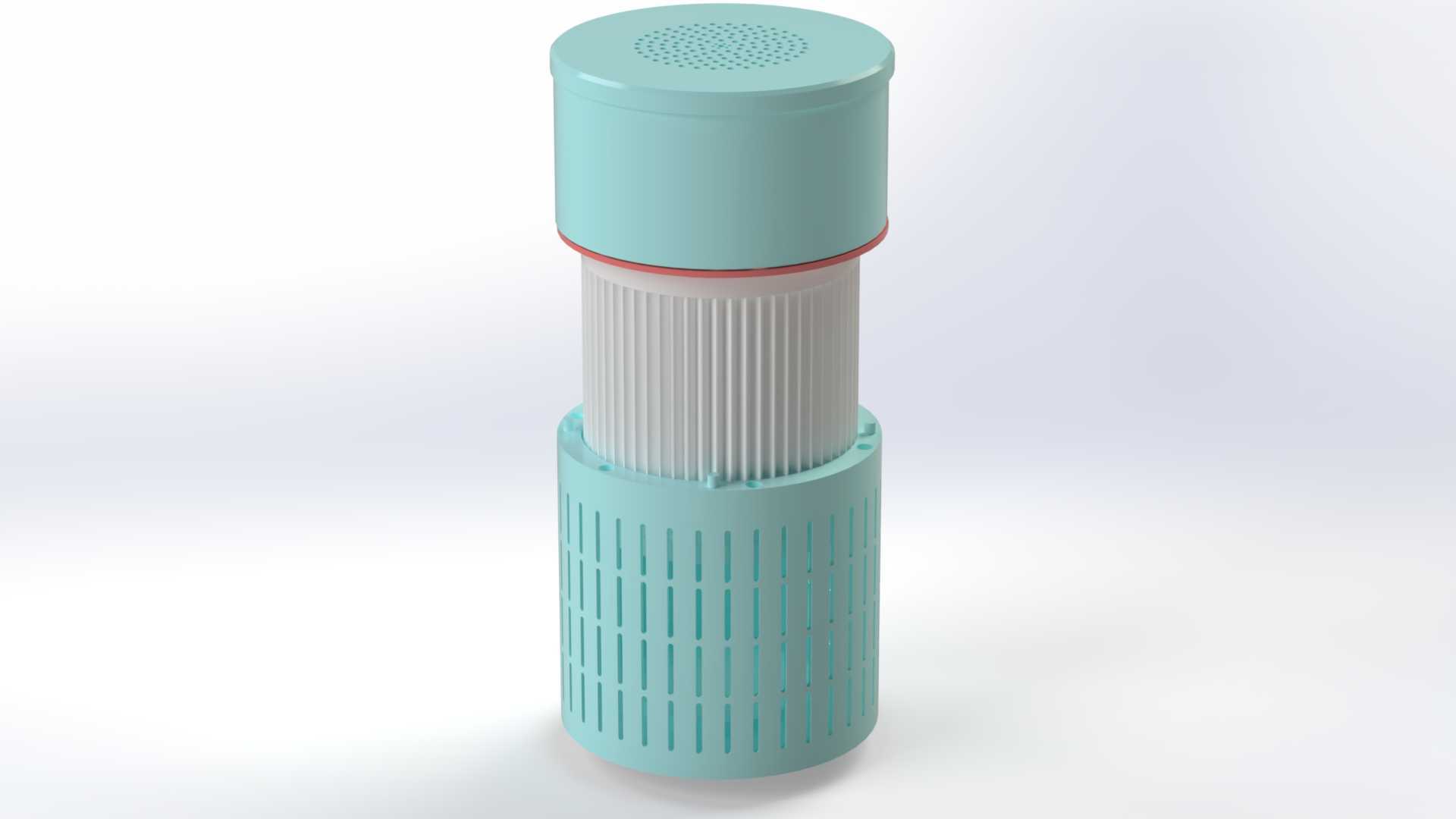

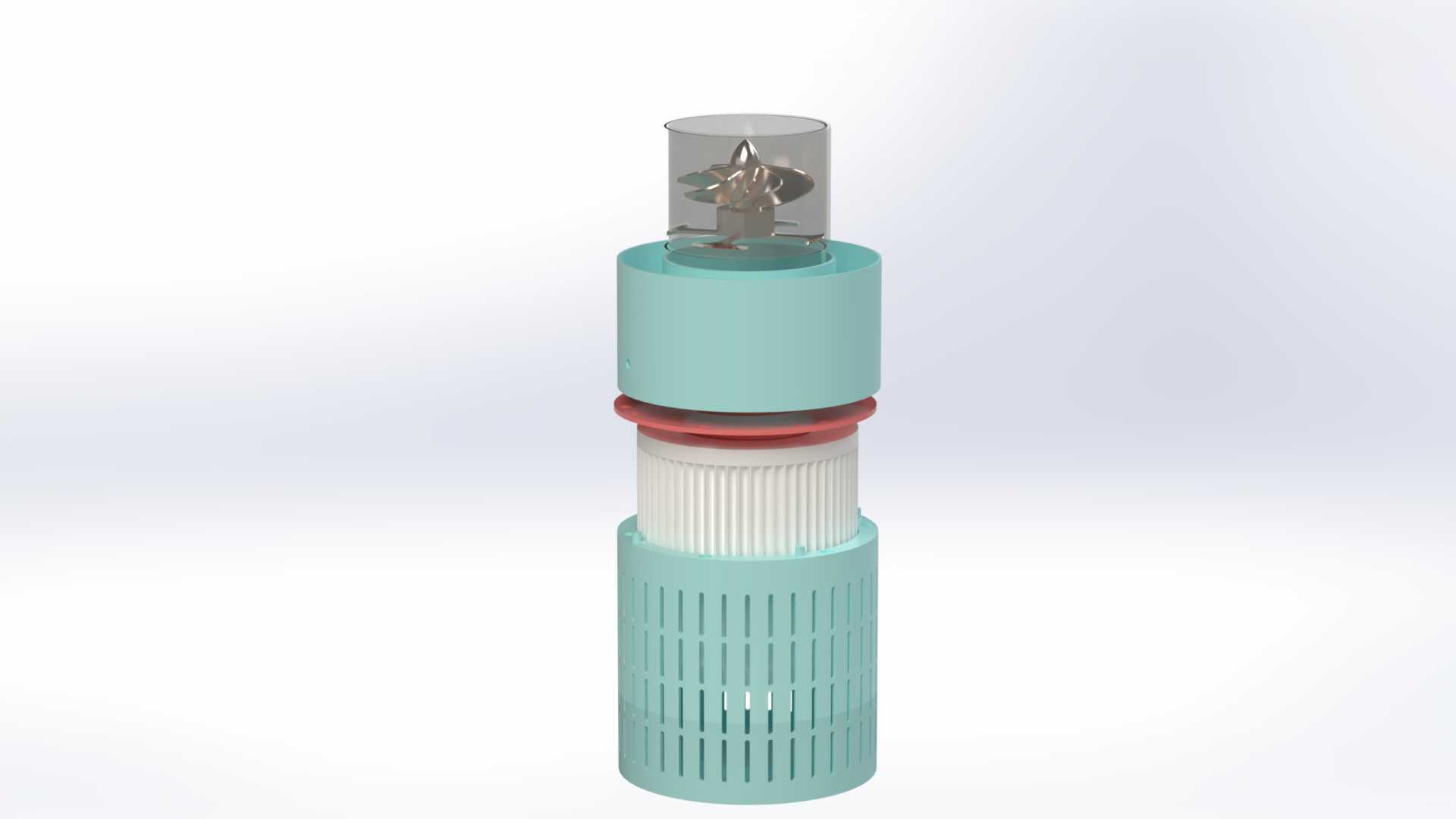

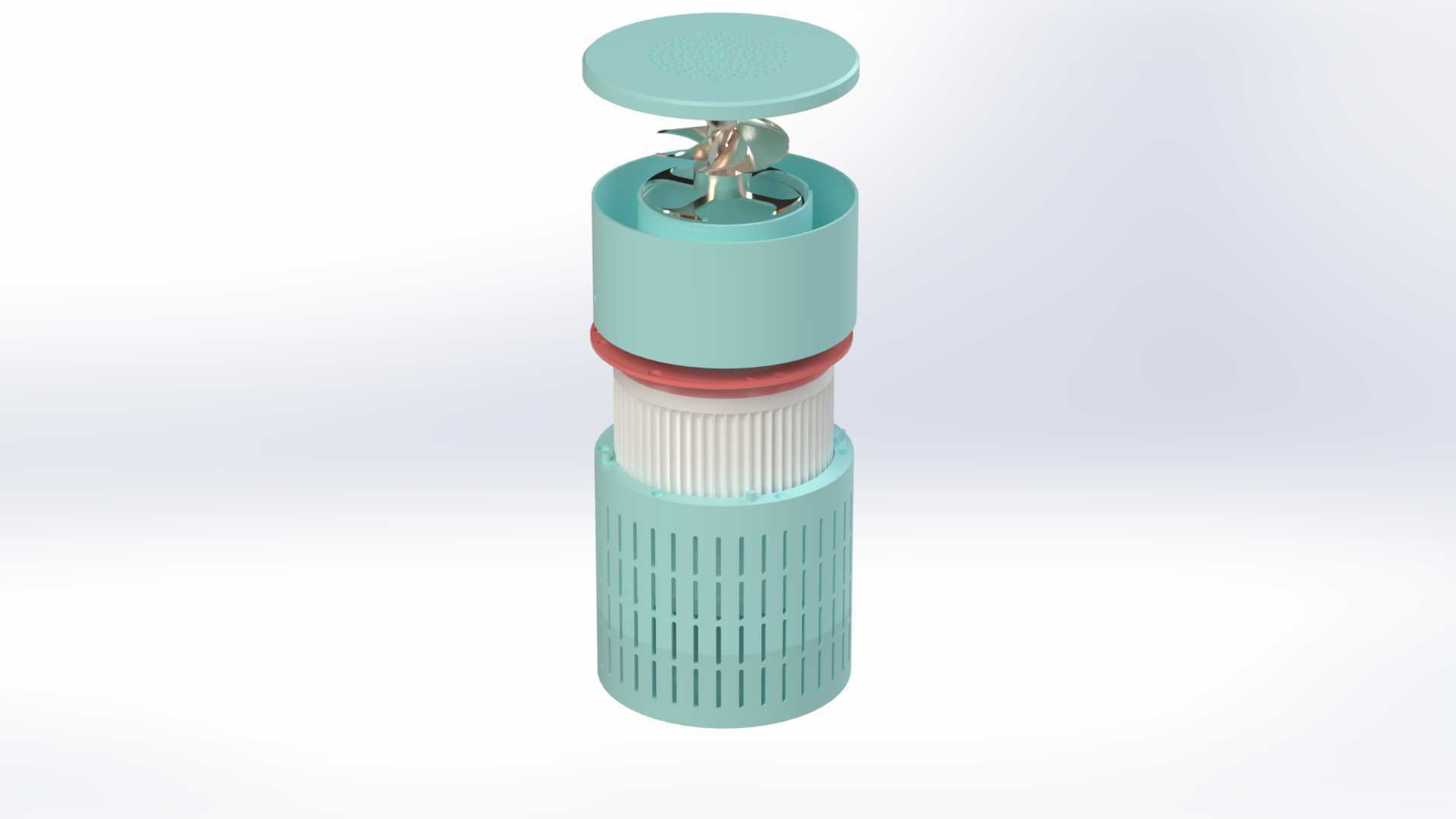

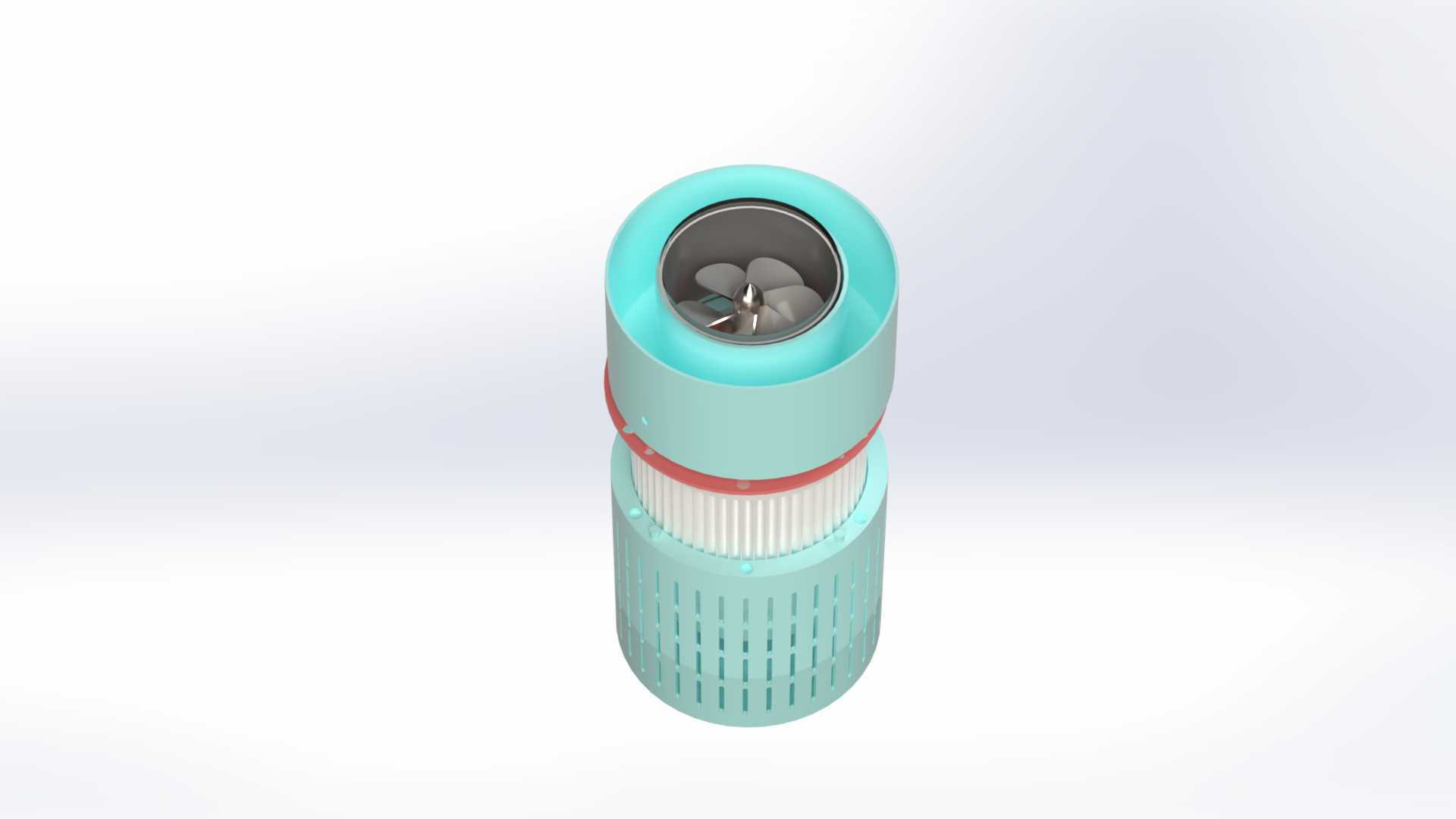

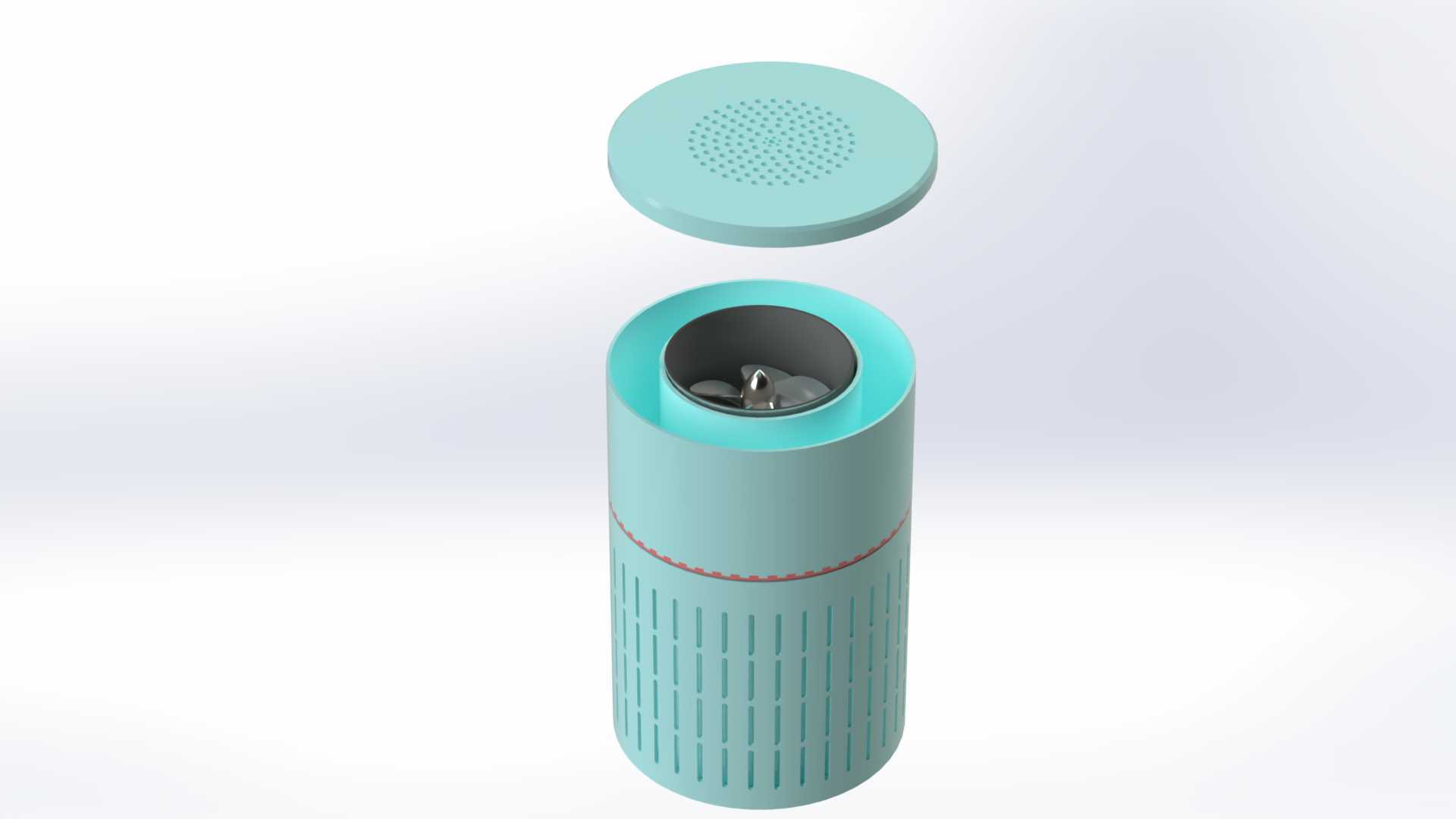

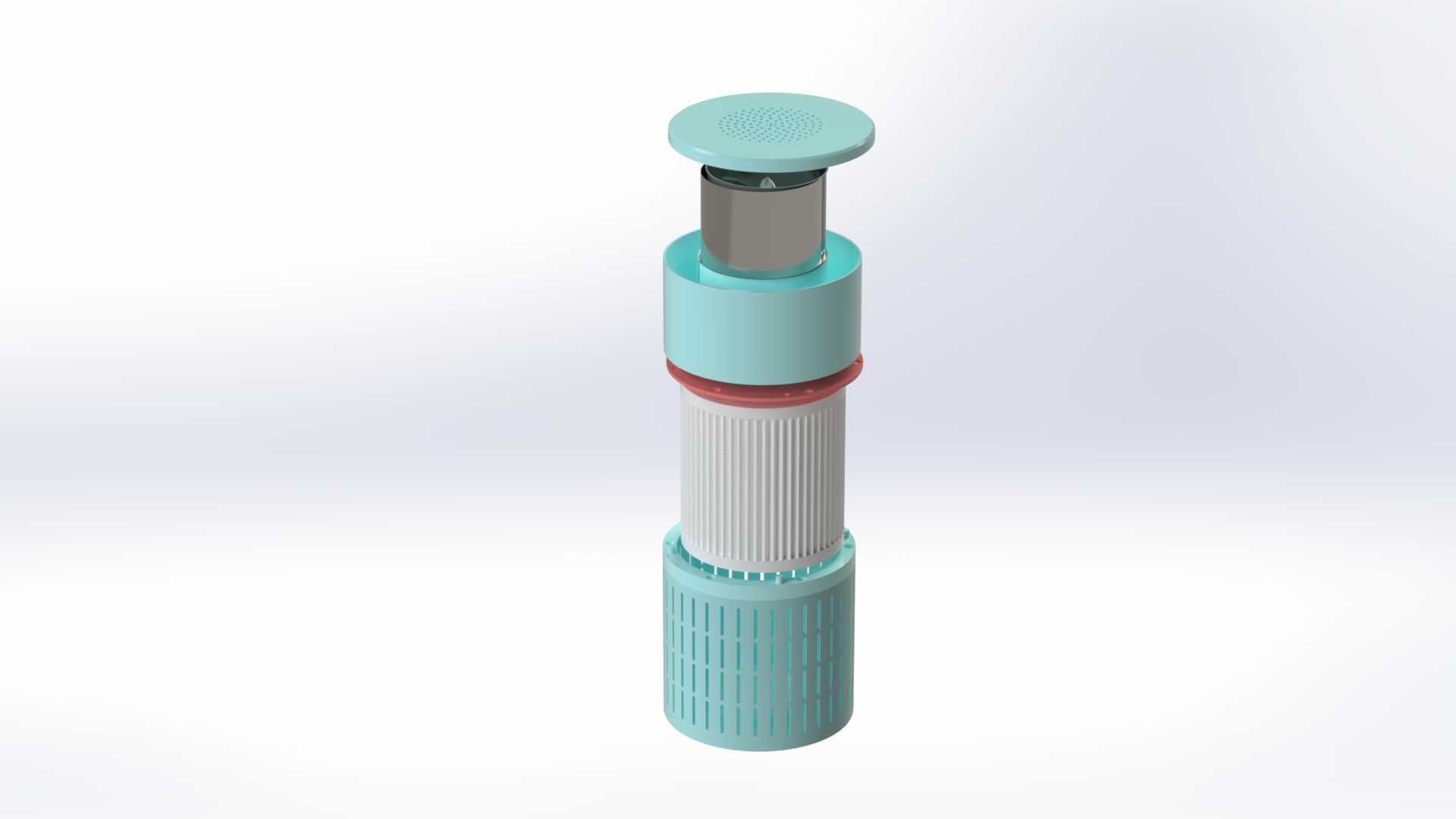

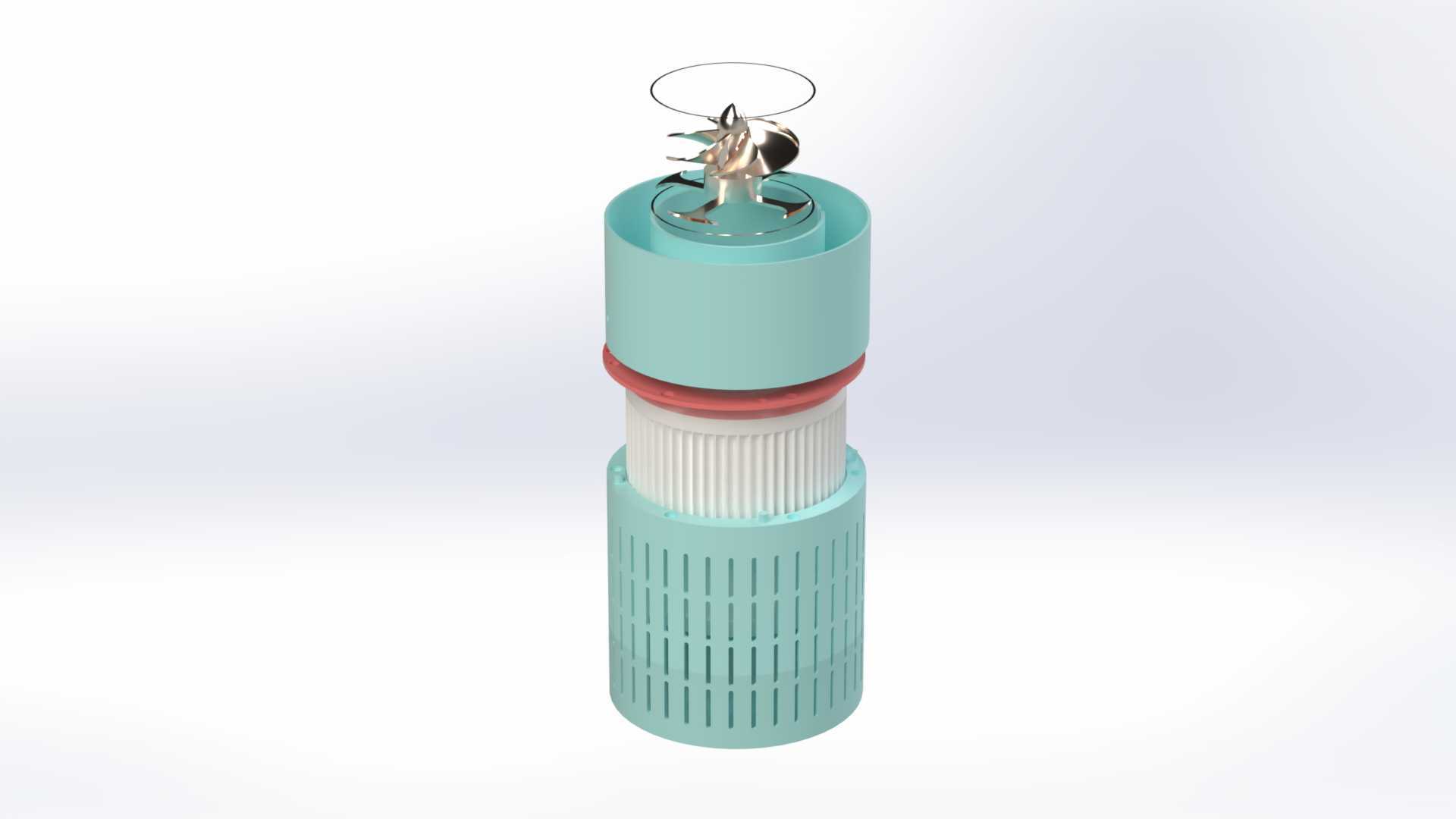

　　顶部出风面采用密布的小圆孔阵列设计，单孔直径3mm，孔阵按同心圆排布，中心区域孔距稍密、边缘区域孔距稍疏，这种排布方式可以让出风气流更均匀地向四周扩散，不会出现直吹人体的强风感，适配桌面使用时的人体舒适需求。核心过滤结构采用标准尺寸的圆筒形HEPA滤网，滤材等级适配日常居家环境的颗粒物过滤需求，滤网与筒体之间采用插槽式定位结构，更换时只需旋开上盖即可直接取出滤网，不需要额外拆卸螺丝或者其他结构件，滤网的通用尺寸选型也降低了后期耗材替换的适配难度，不需要定制专属滤材。风机部分选用20W交流离心风机，风机固定在筒体中部的安装支架上，支架与筒体壁面之间设置有三个橡胶减震垫，阻断风机运行时的振动传递到筒体外壳，从结构层面降低运行时的共振噪音，实际运行时的噪音水平可以满足夜间睡眠场景的使用要求。整个装置的所有结构件都做了等壁厚设计，壁厚统一为2.5mm，适配3D打印的成型工艺要求，打印时不需要额外添加支撑结构，所有卡扣、安装位的拔模角度都控制在1.5度，既保证装配时的定位精度，也能降低打印后的打磨处理工作量。

　　电路部分的安装位预留在风机下方的独立舱室，与进风通道之间设置有隔离挡板，避免积尘落到电路元件上，电源接口设计在筒体背面下部，接口位置做了内凹处理，插头插入后不会突出筒体外壁，放置时可以紧贴墙面，减少桌面空间占用。从结构可靠性角度来看，所有受力的卡扣位置都做了圆角过渡处理，避免长期拆装出现应力断裂，筒体底部的支撑脚与筒体为一体化结构，不需要额外粘贴防滑垫，支撑脚底面做了防滑纹理设计，放置在光滑桌面时不会被气流带动移位。在做结构校验时，重点模拟了滤材容尘量达到上限时的风阻变化，对应的风机运行负载在额定功率的合理区间内，不会出现过载烧机的问题，同时上盖的出风孔总面积大于进风格栅的总开孔面积，保证气流通道的顺畅性，避免风机在高风阻工况下出现喘振问题。
