NASA高速试验仿生章鱼触手喷射机构

这套喷射机构的设计初衷，是服务于高速工况下的试验件夹持与喷射释放作业，灵感提取自章鱼触手的多触点柔性包覆逻辑，打破了传统刚性夹爪在高速气流扰动下的夹持局限。从实际应用场景来看，这类机构主要适配高速流场环境下的试验件投放、姿态初调环节，可在试验段启动前完成试件的可靠固定，在达到预设工况参数时快速释放，避免夹持机构本身对流场造成额外干扰，这也是其采用多组离散机械臂布局的核心原因——分散的支撑结构能最大程度降低迎风面积，减少流场畸变对测试数据的影响。

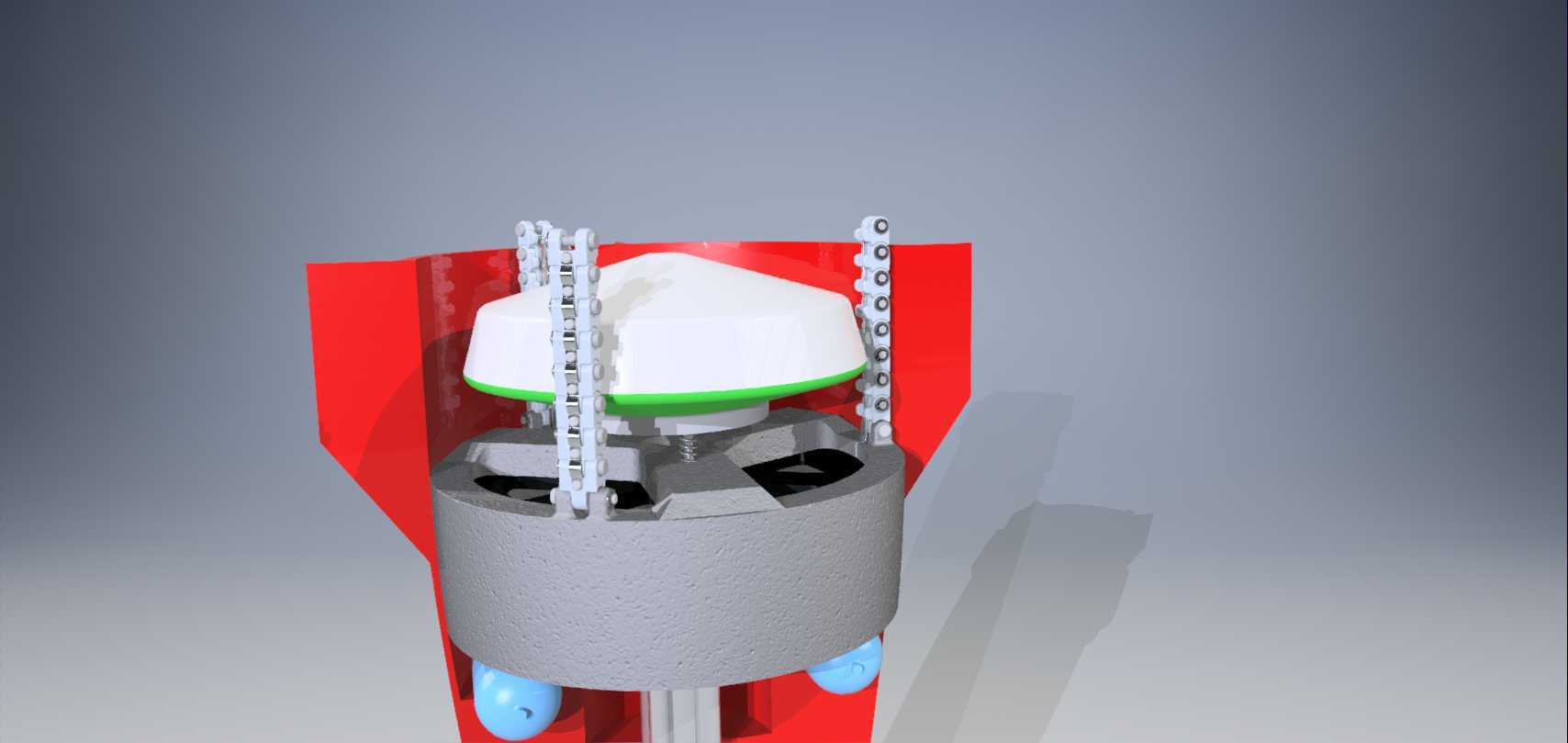

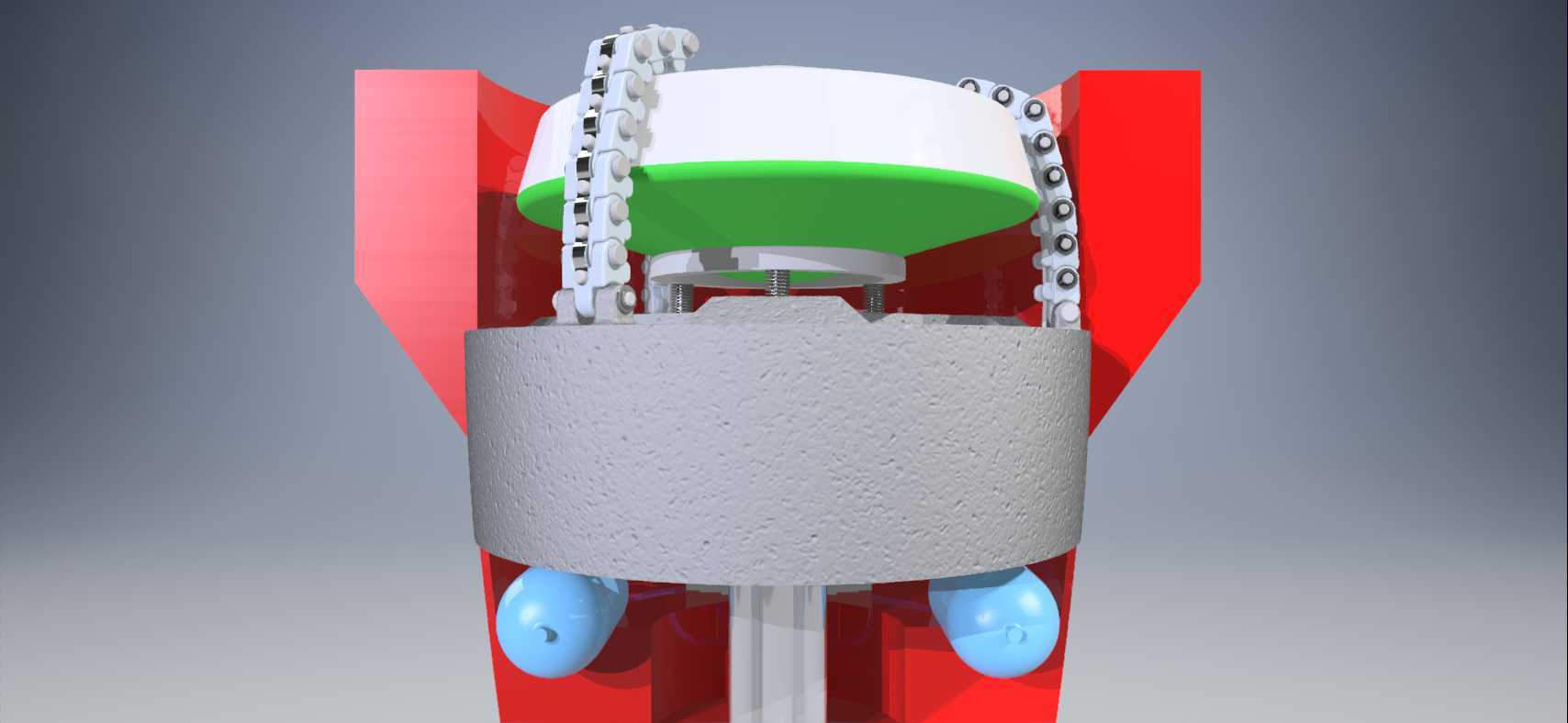

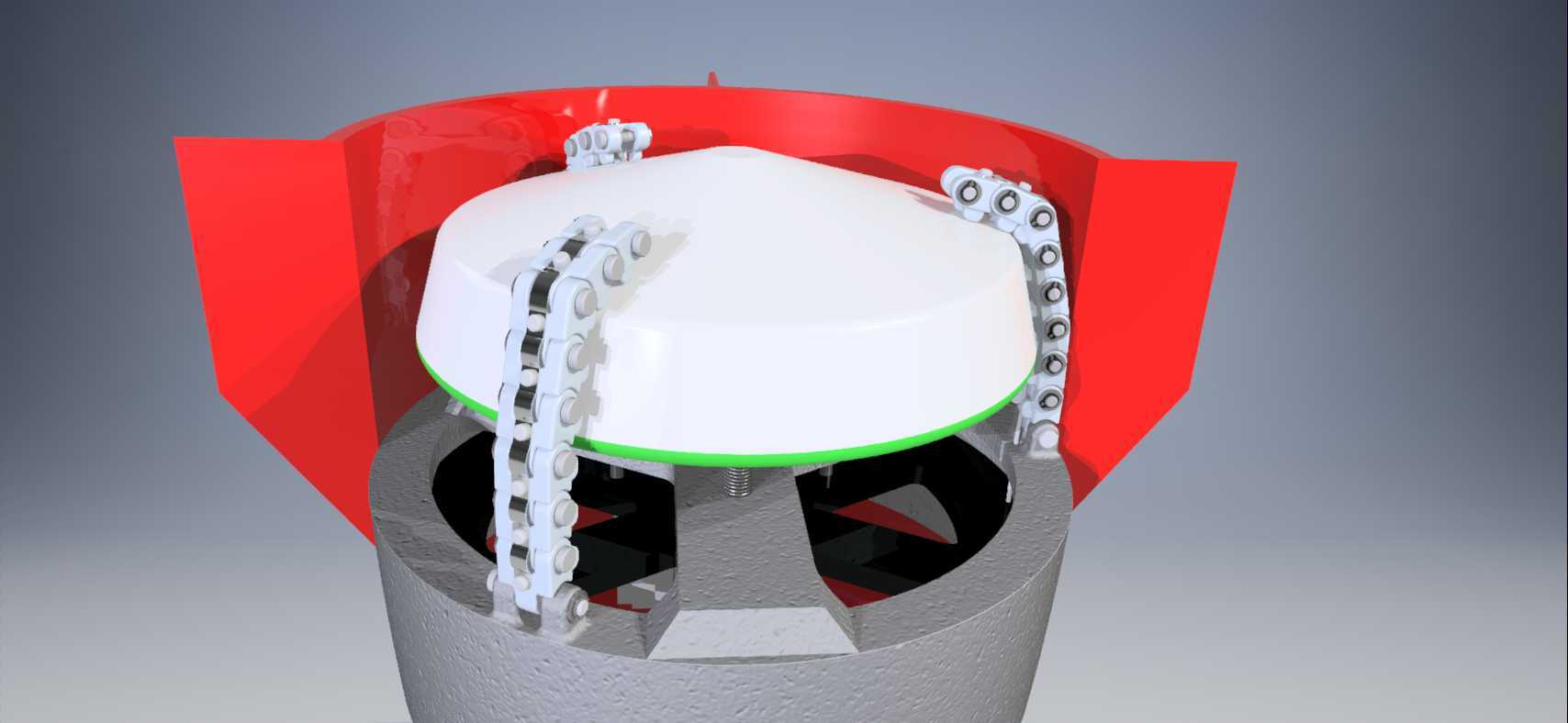

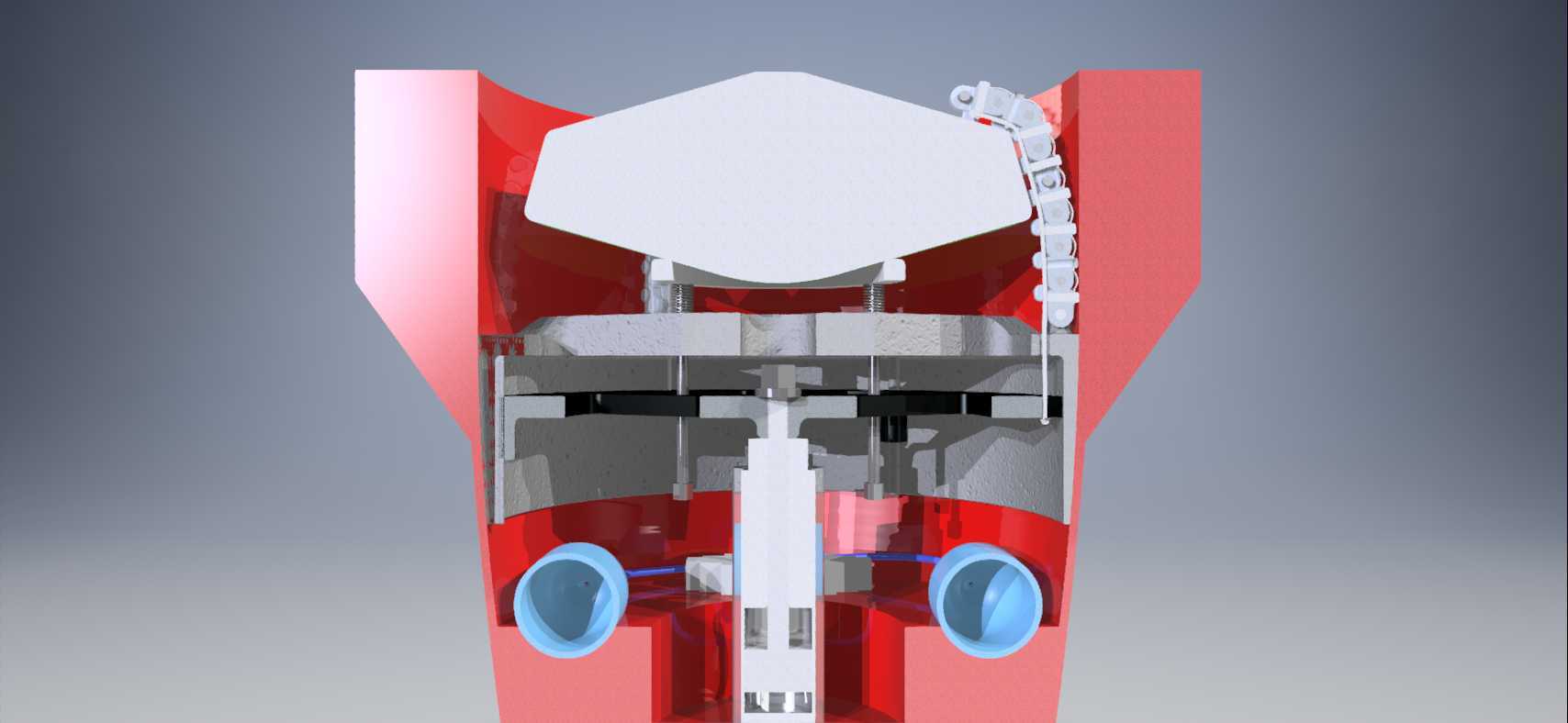

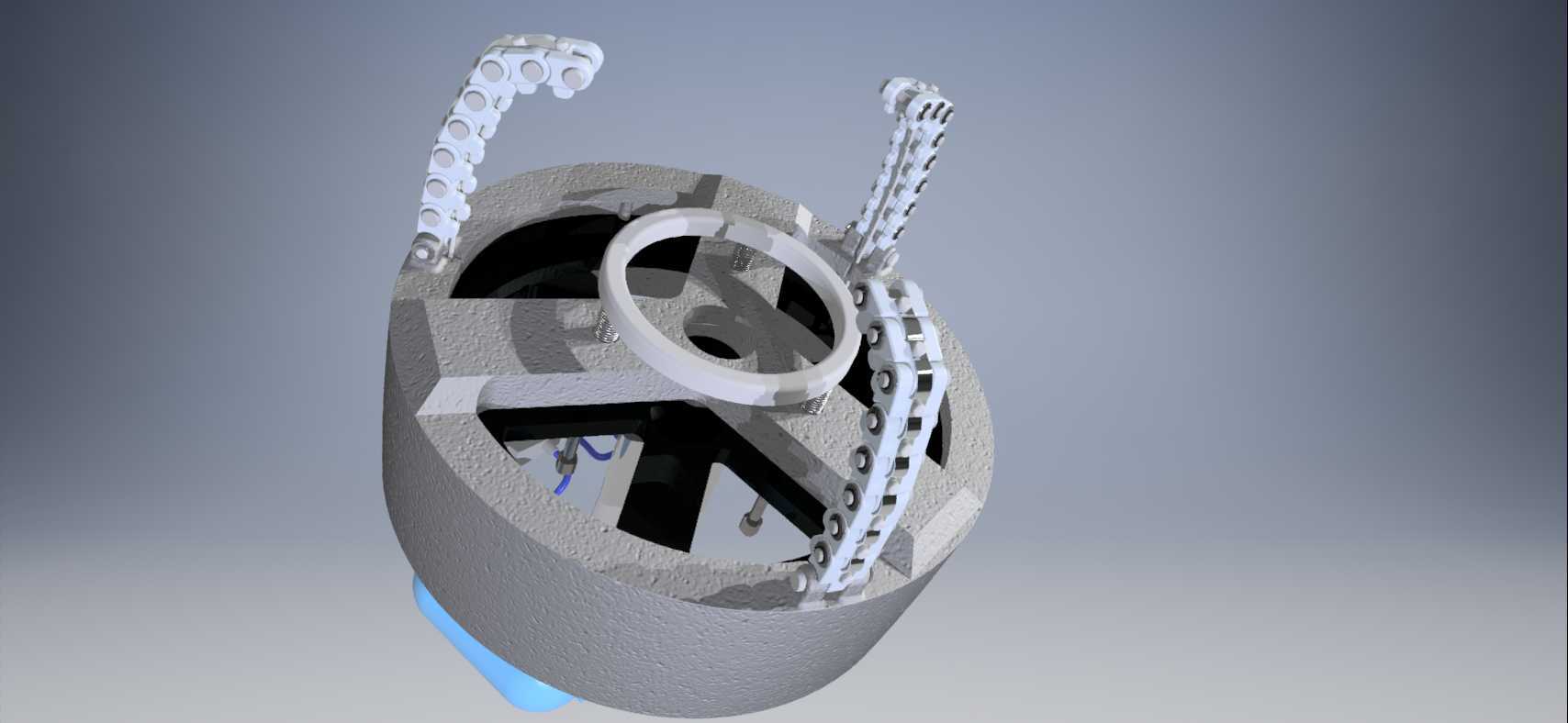

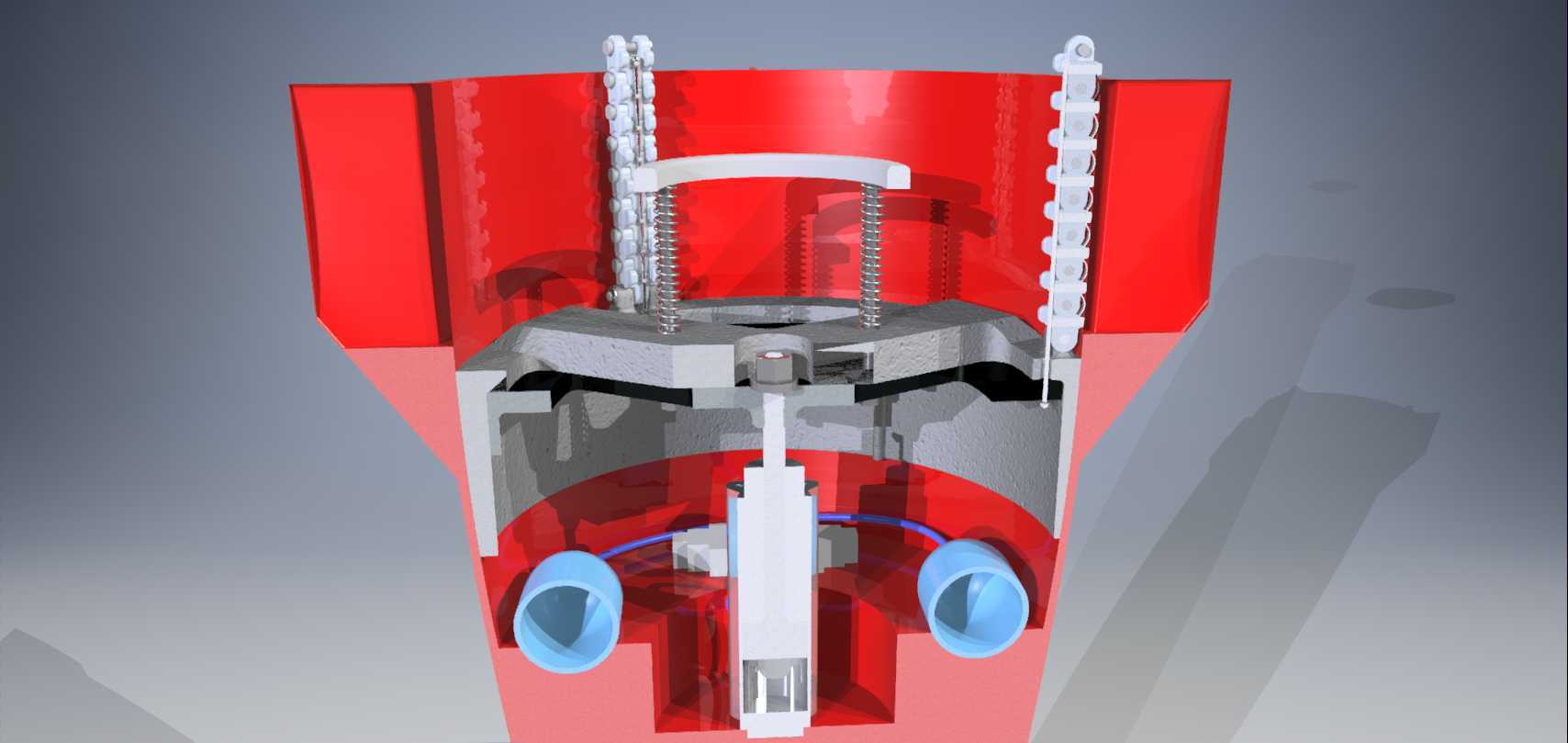

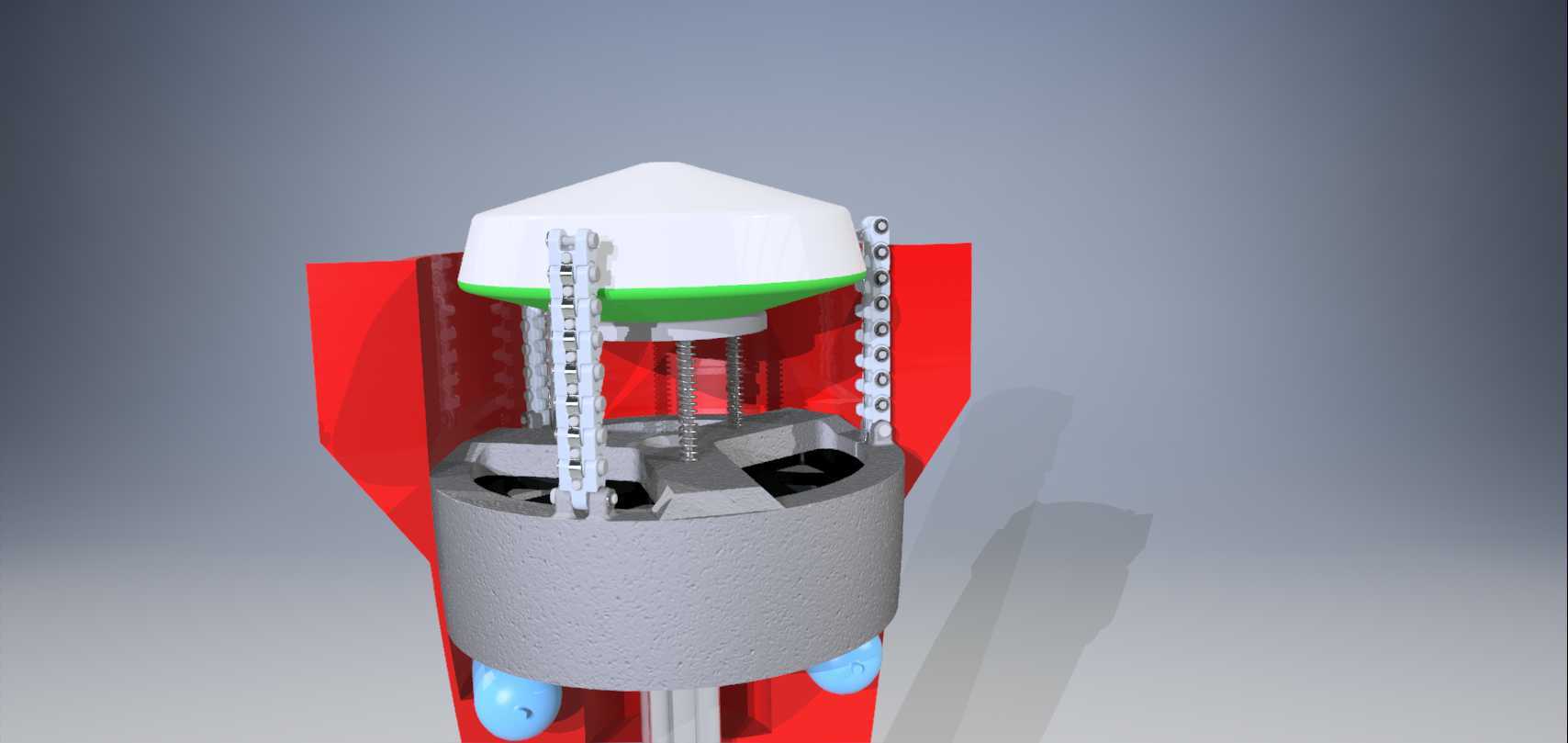

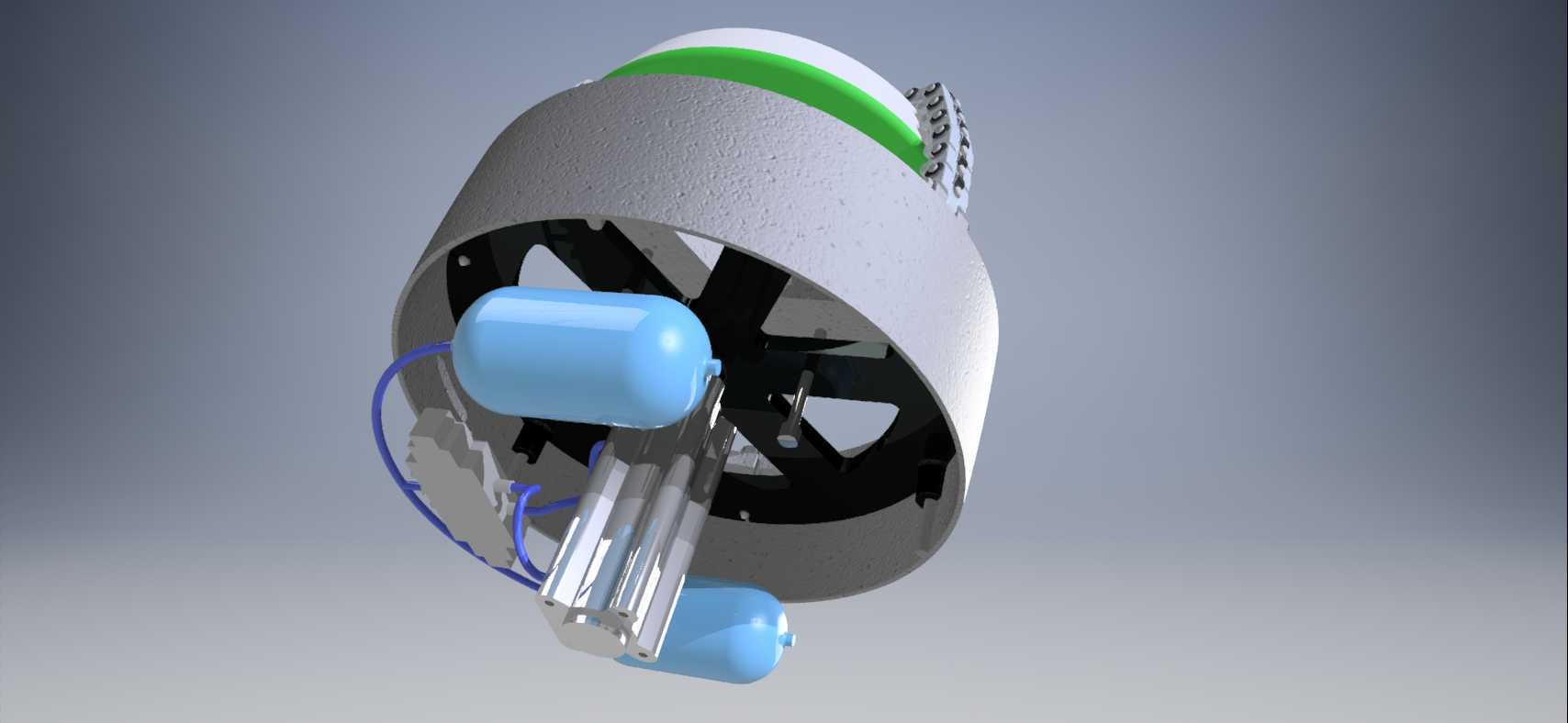

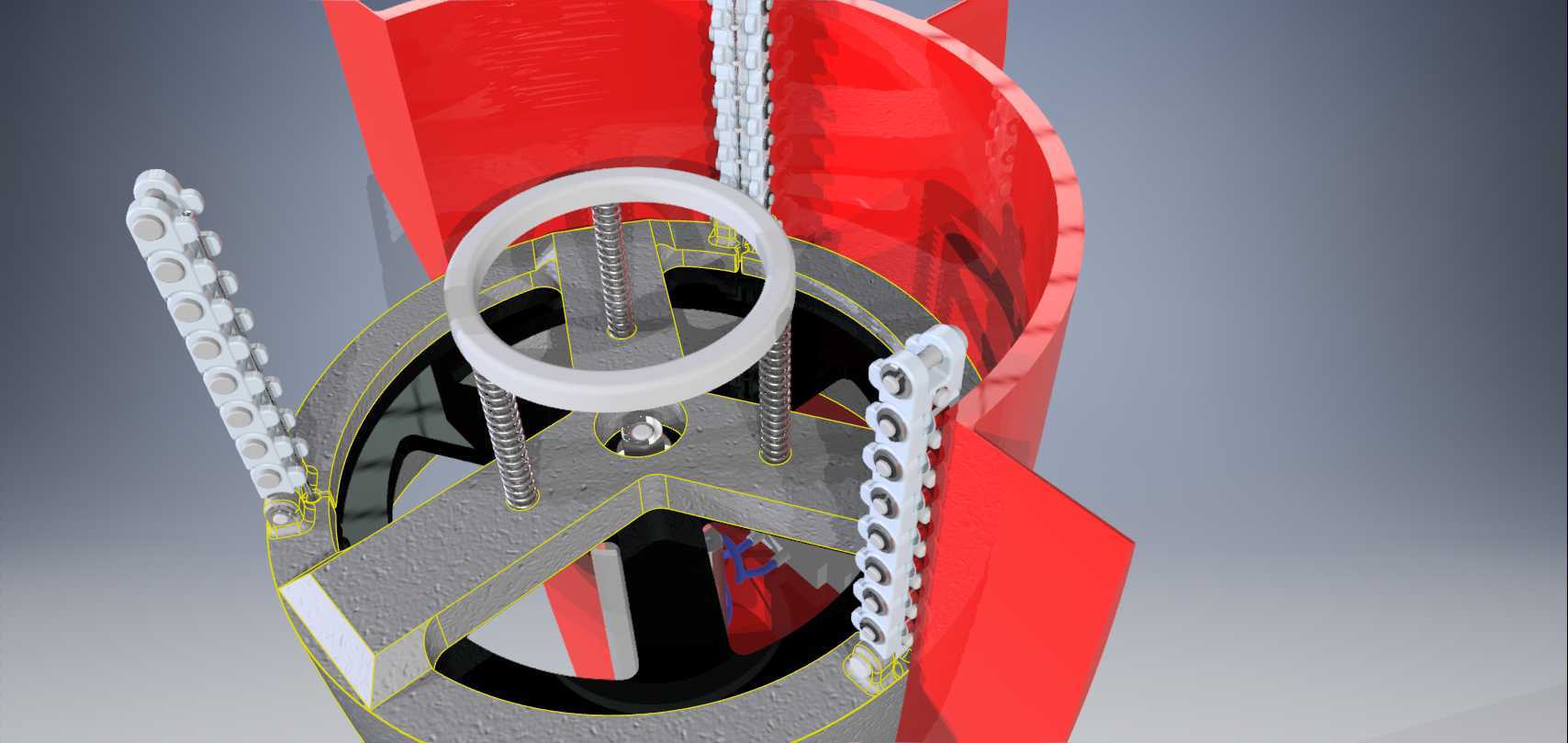

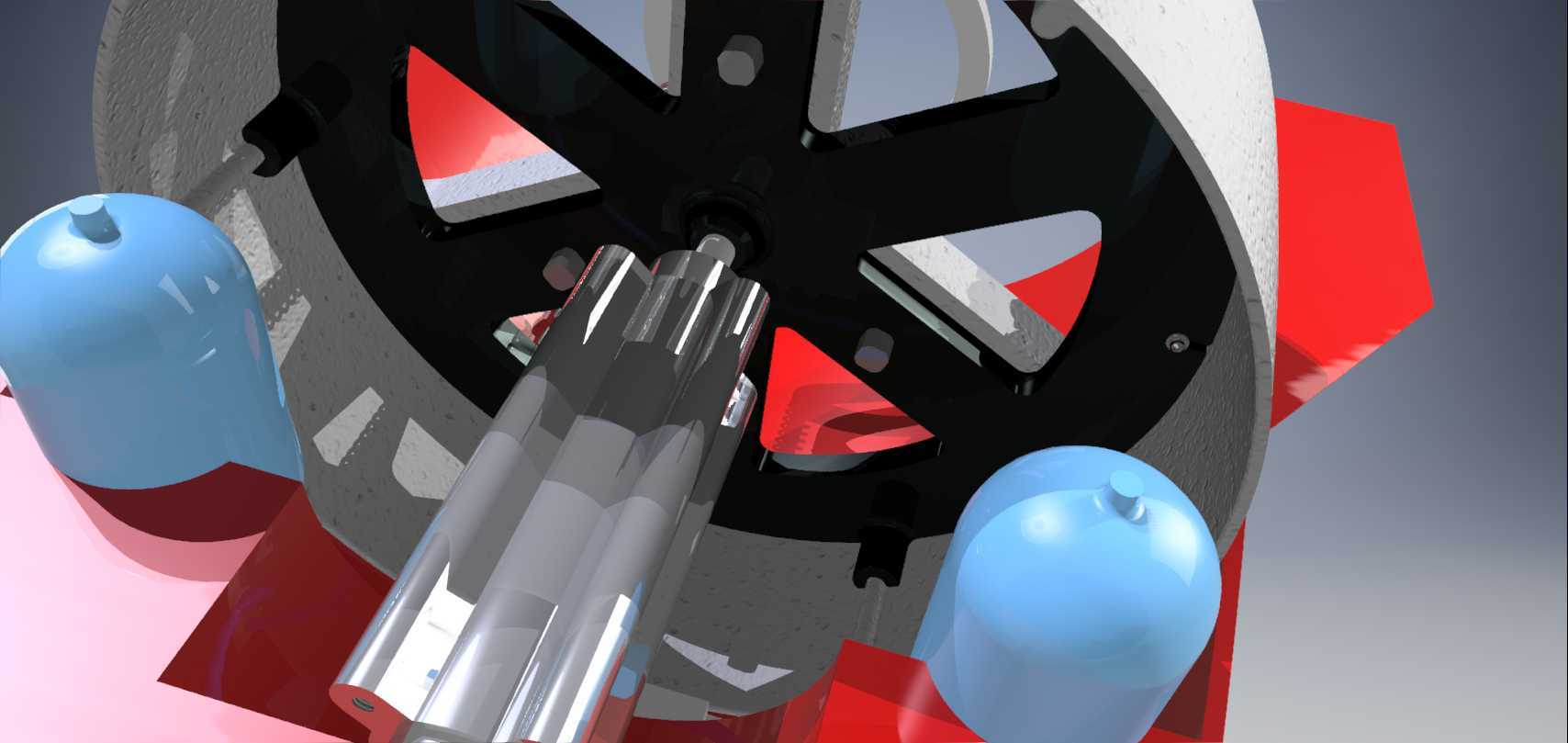

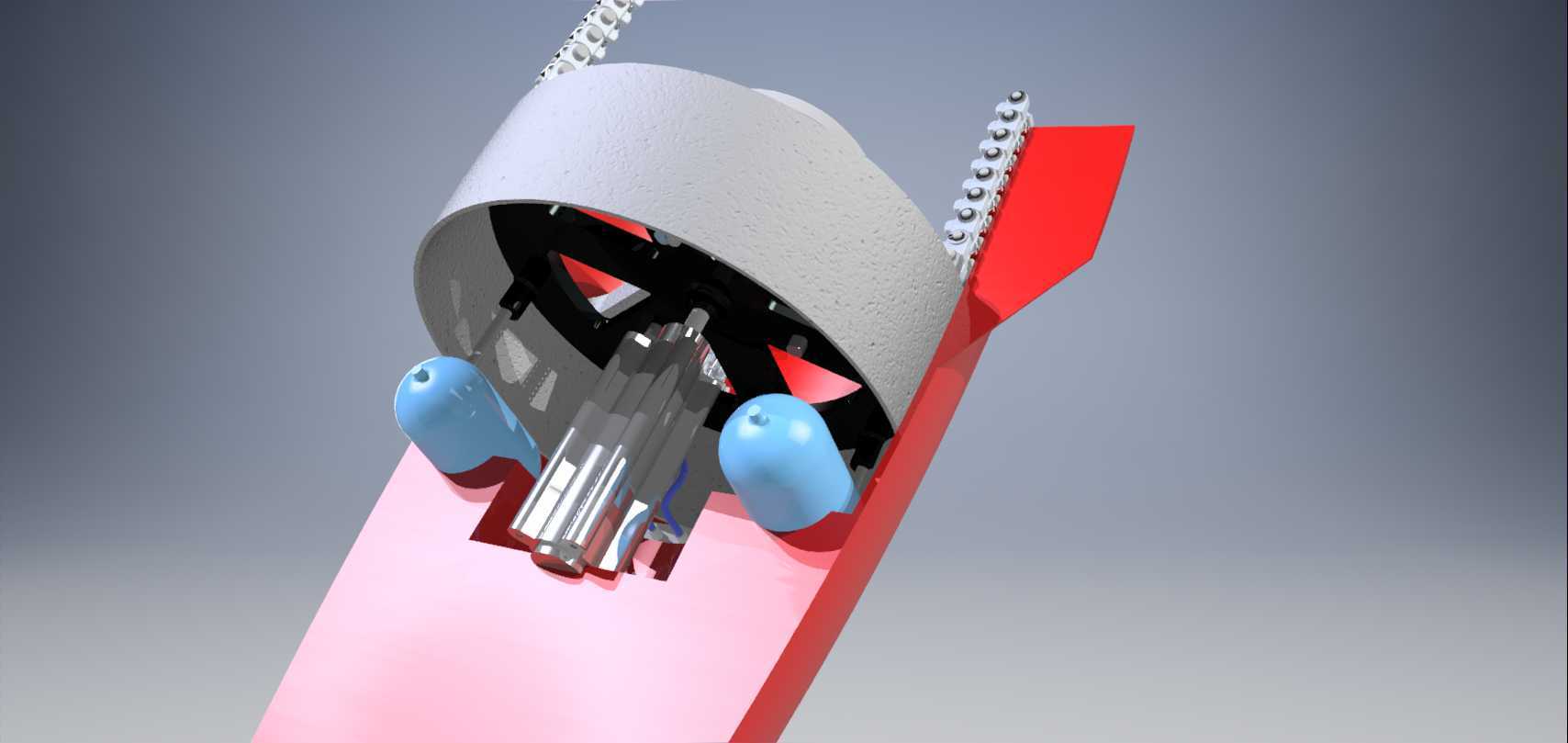

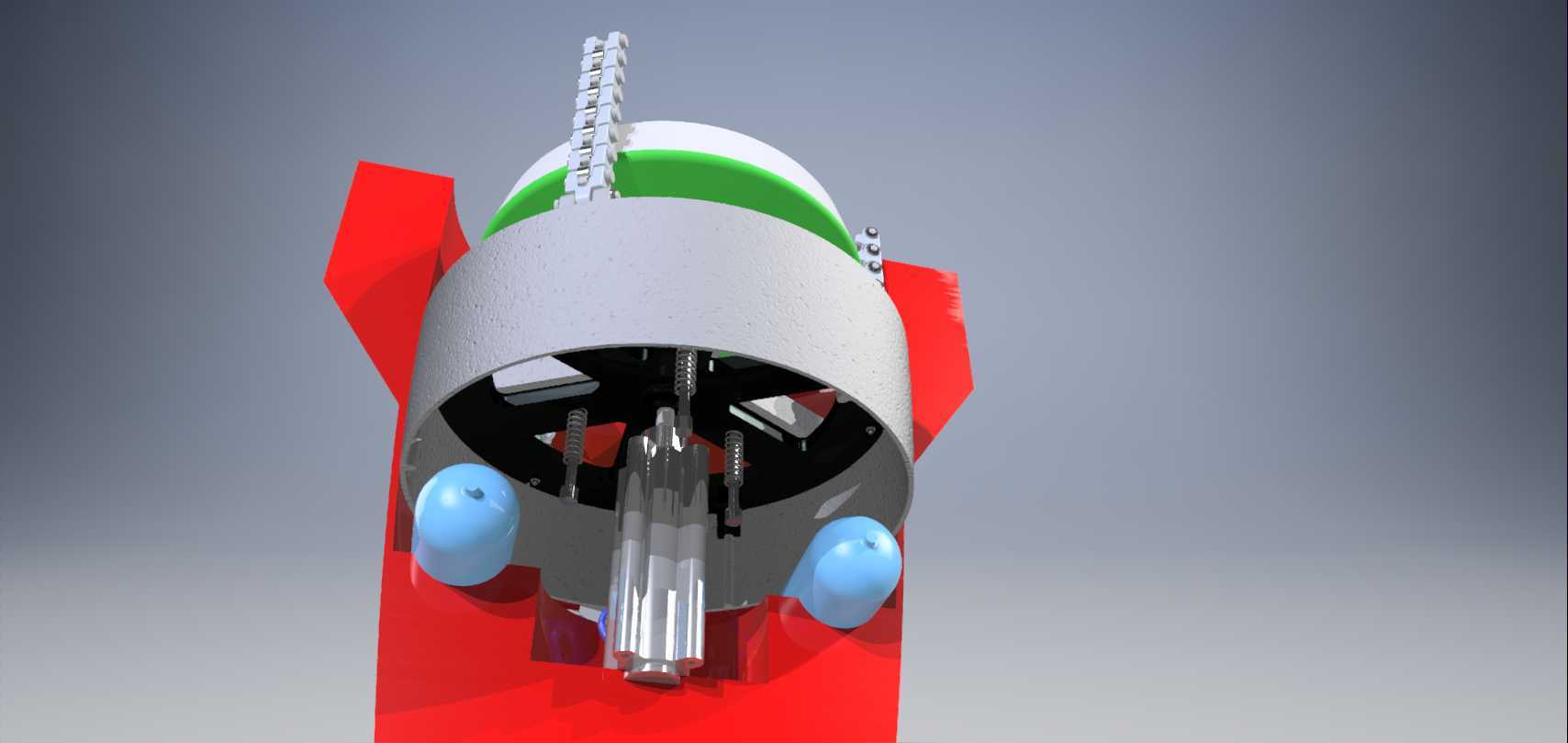

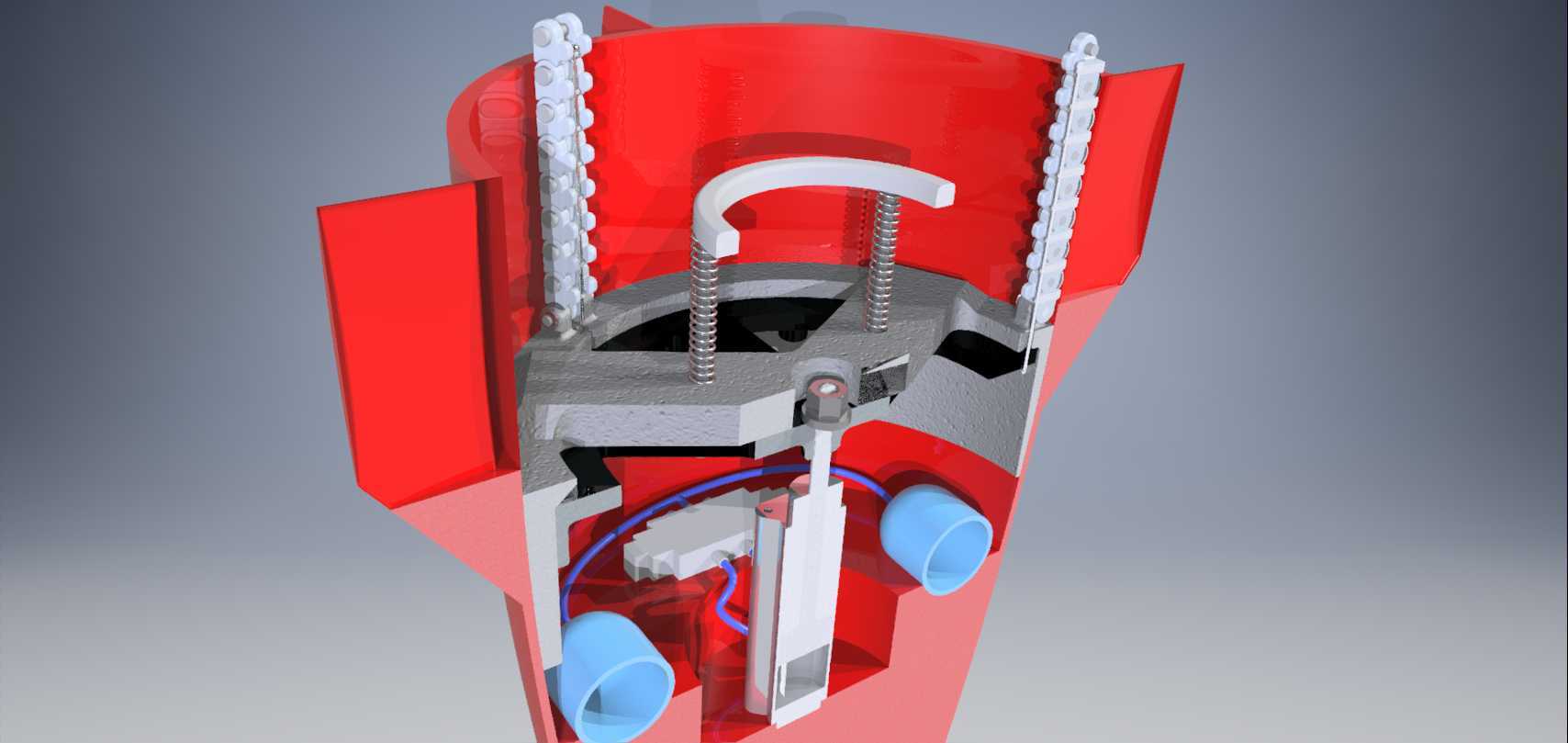

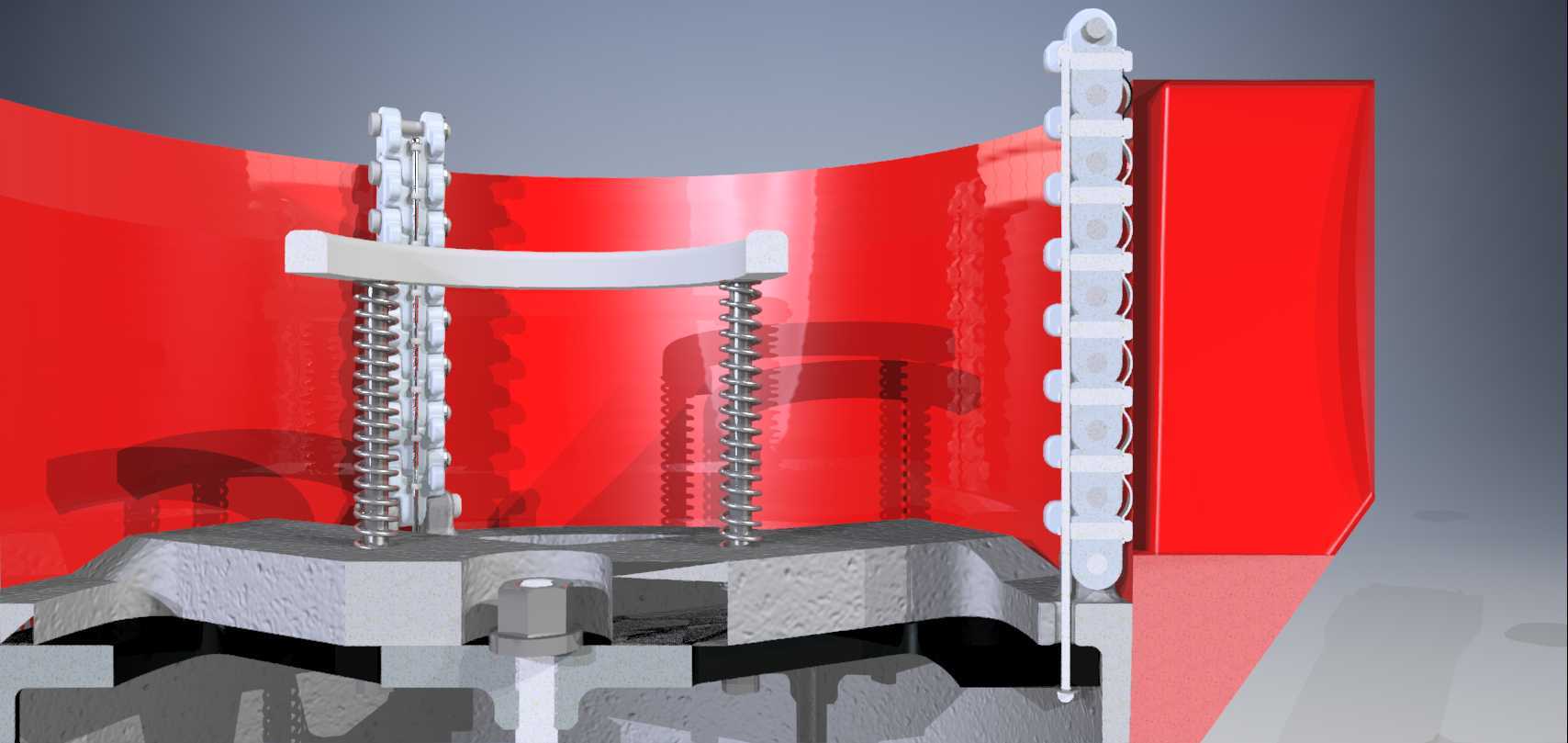

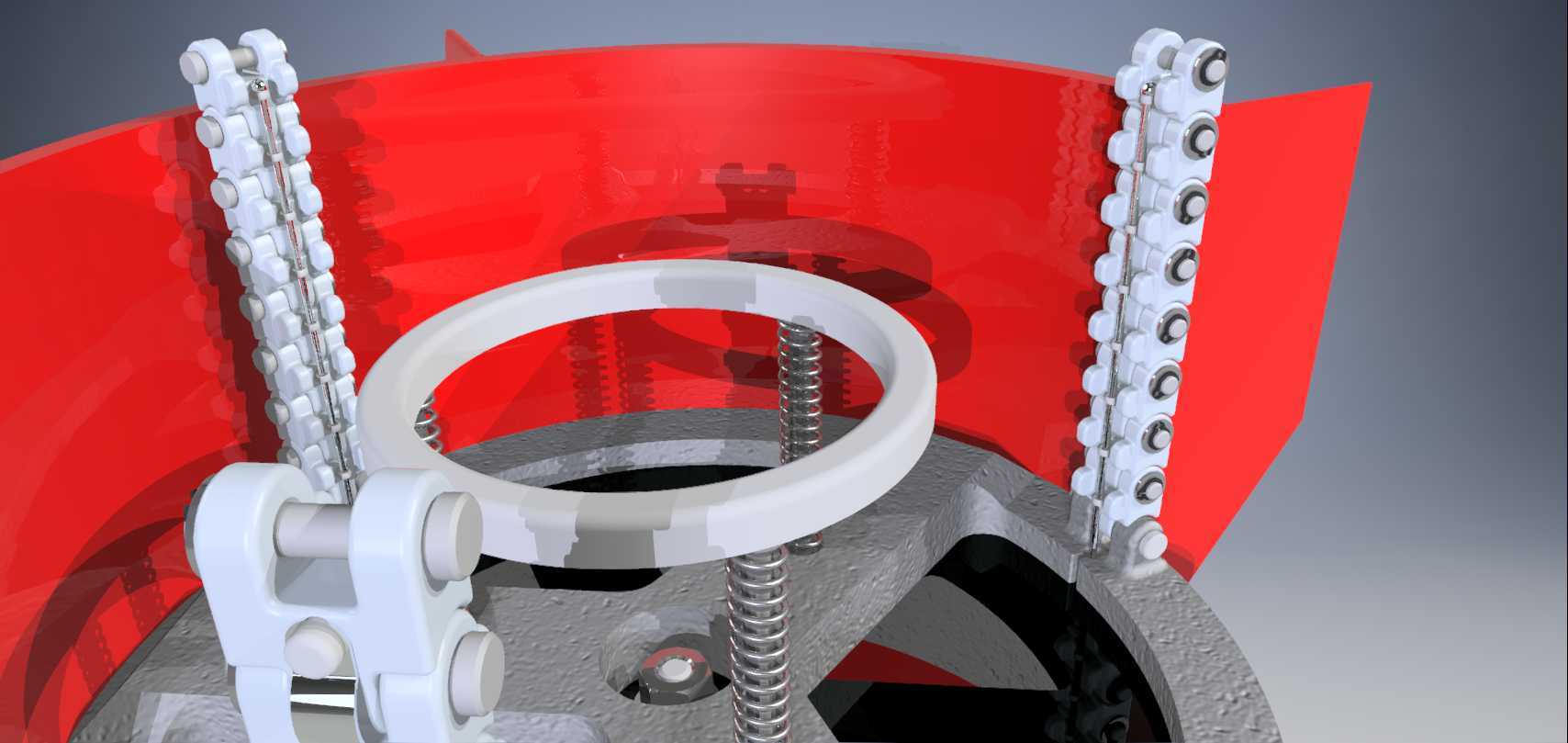

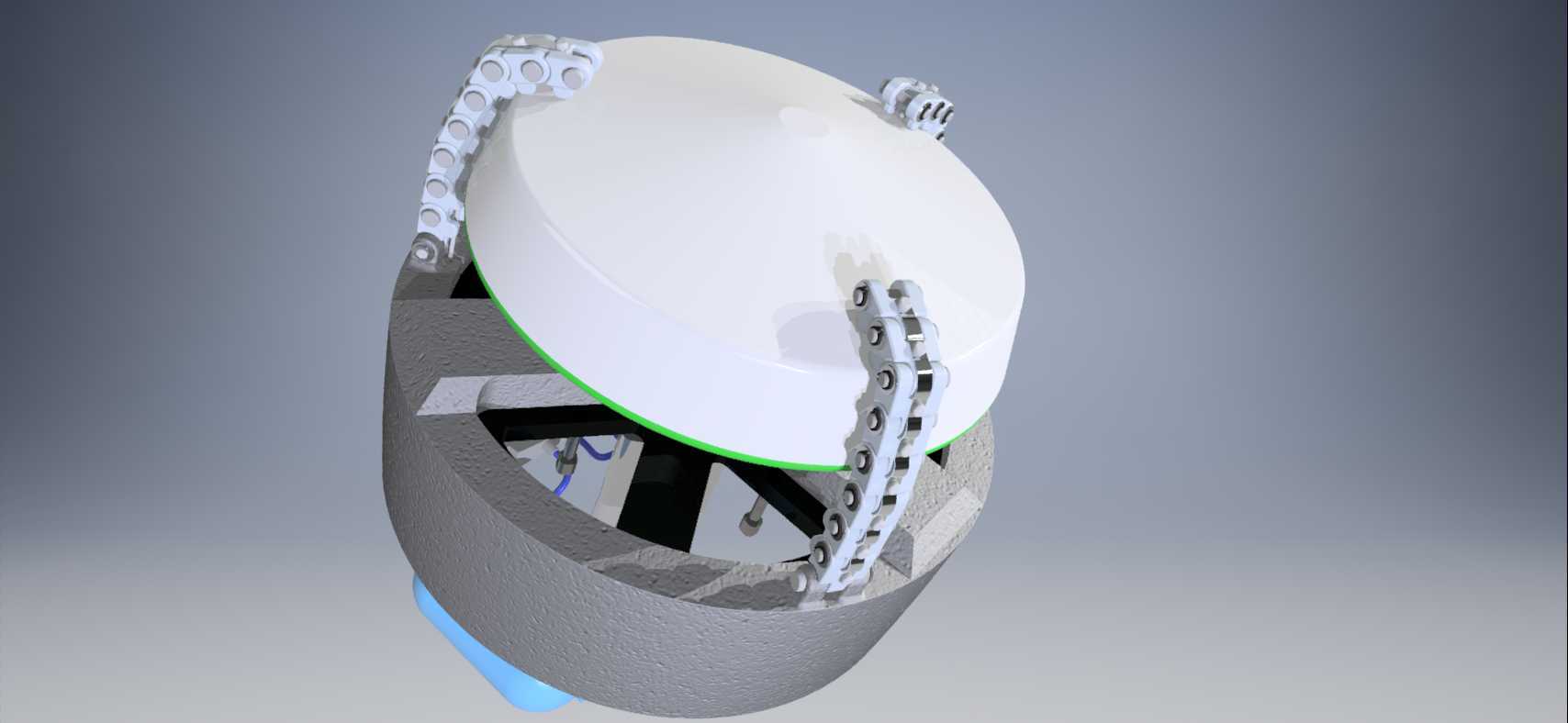

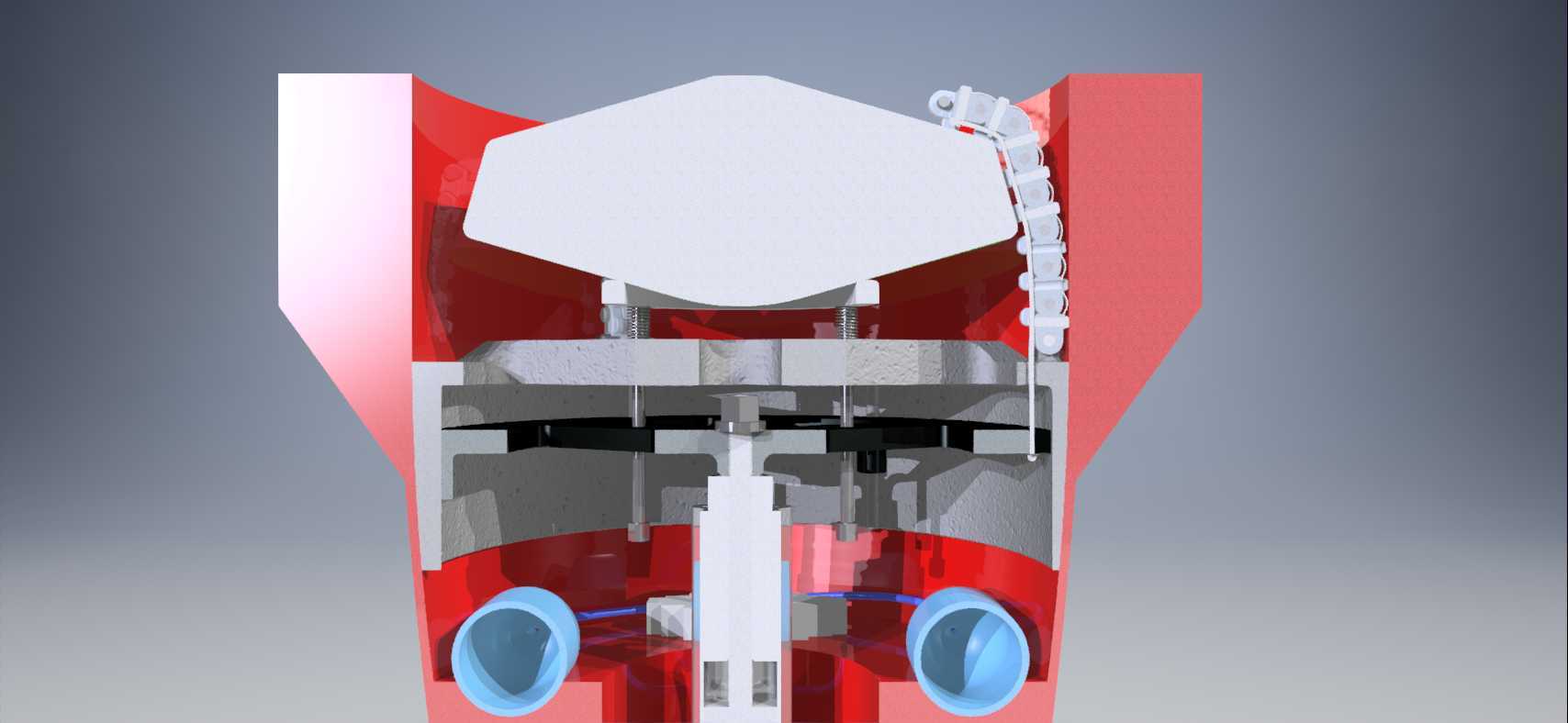

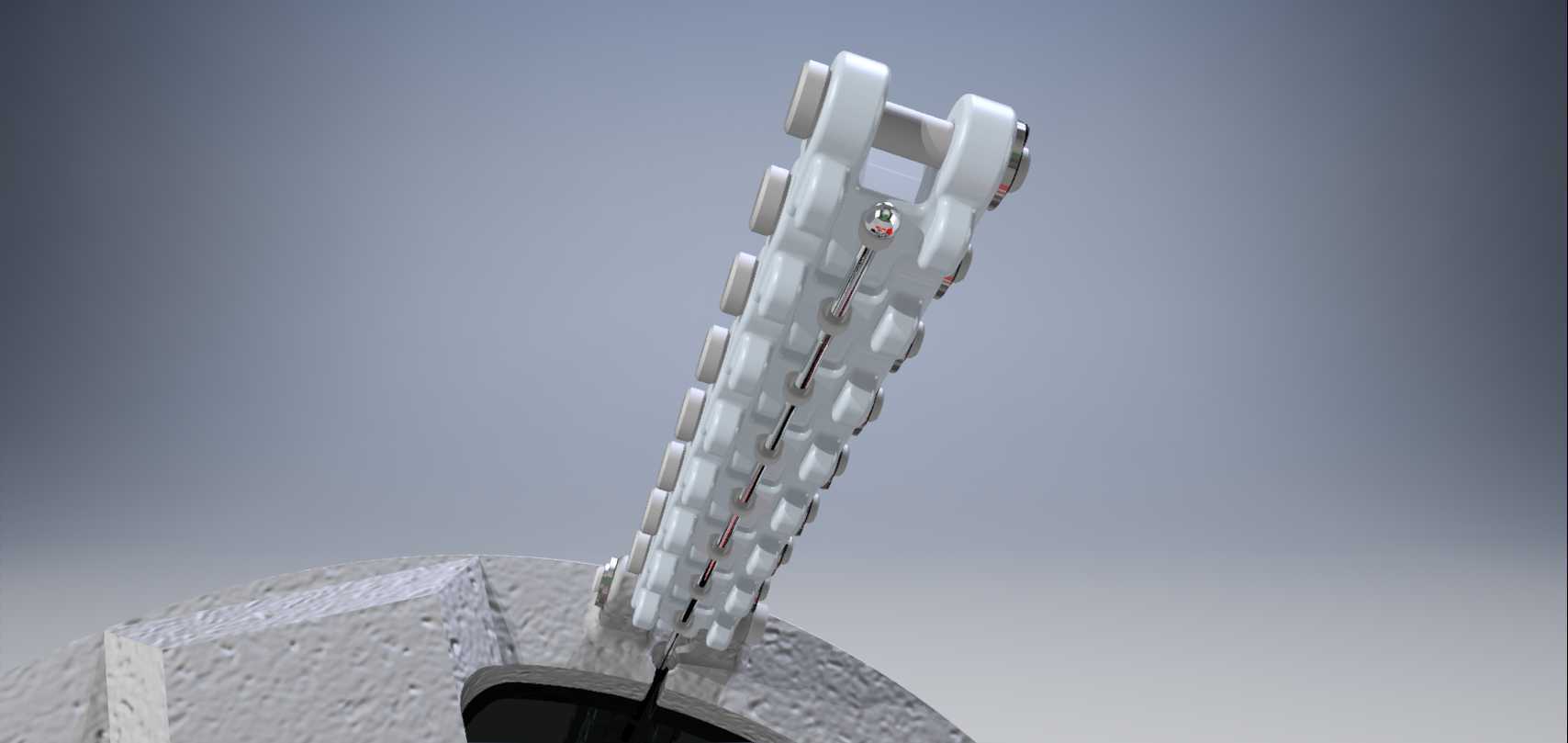

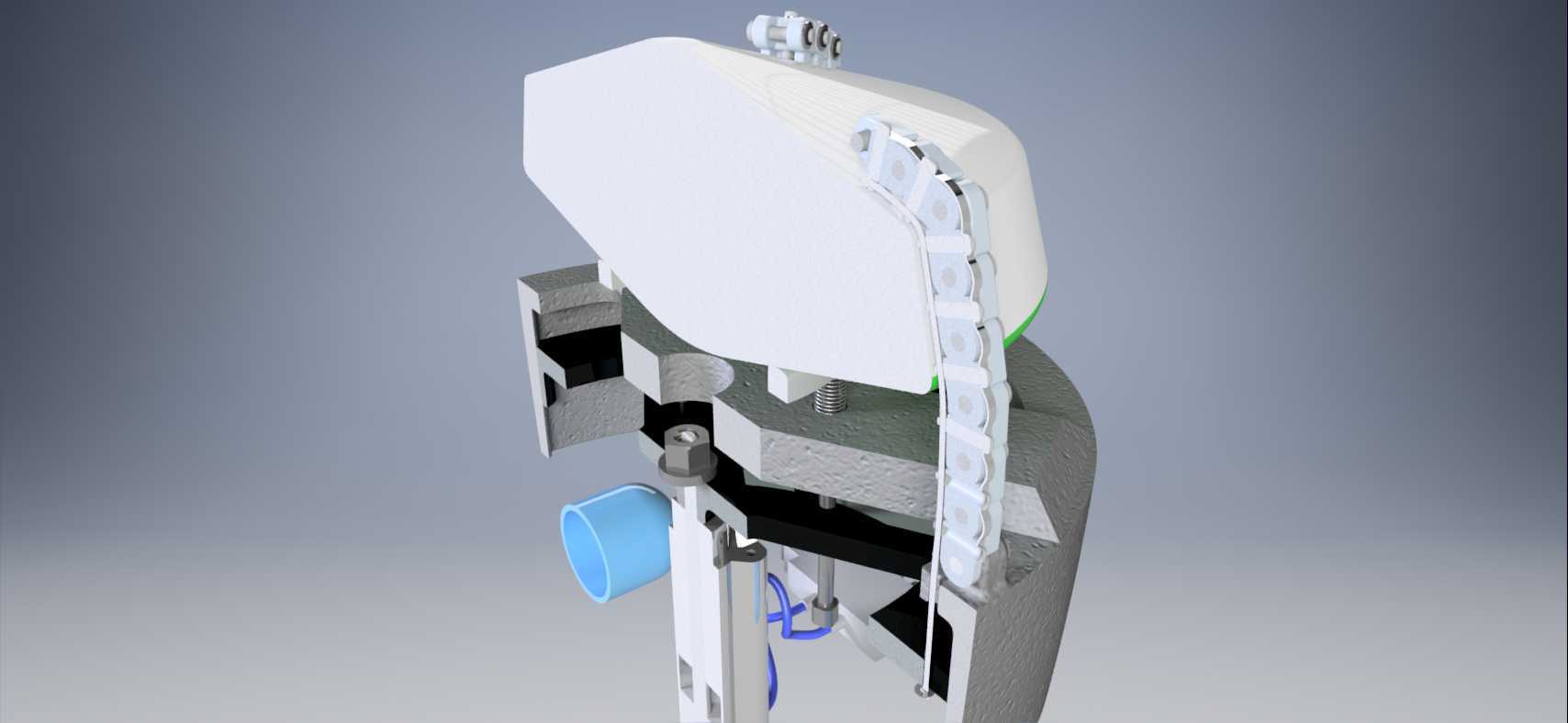

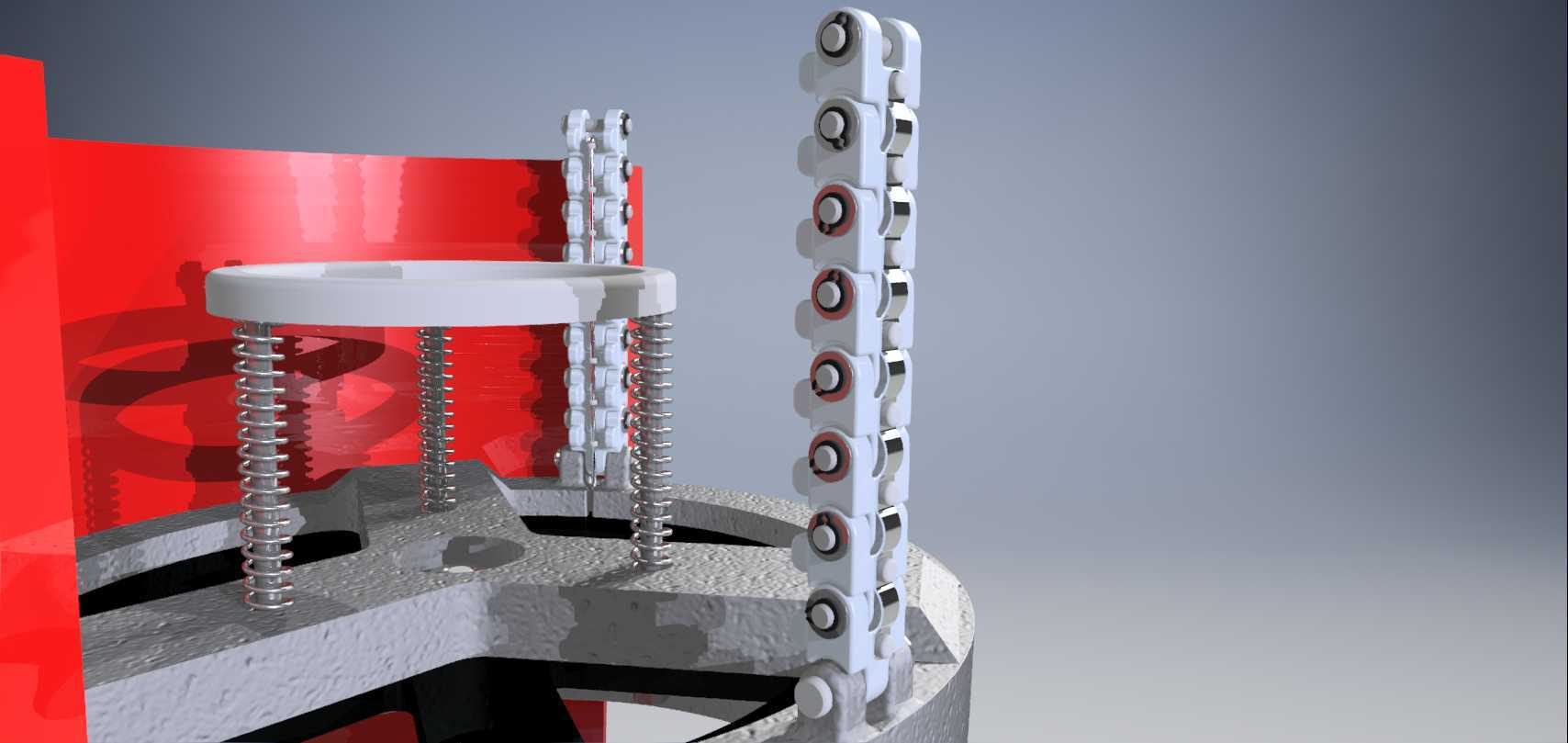

功能层面，整套机构集成了夹持定位与喷射助推两大核心模块，夹持端没有采用传统的平口钳或者三爪卡盘结构，而是参考章鱼触手的缠绕包覆逻辑，布置多组可独立微调的机械臂，每段机械臂之间通过铰接链节连接，可根据被夹持试件的外轮廓自适应调整贴合角度，配合张力线系统实现均匀施力，避免局部应力集中对薄壁试验件造成压损。驱动单元选用适配极端低温环境的气缸，可在无隔热层防护的-40℃环境下稳定输出夹持力，不会因为低温导致密封件失效、输出力衰减，完全匹配高空或者低温试验舱内的作业环境。喷射模块集成在夹持基座内部，采用弹簧力蓄能的结构形式，当夹持机械臂解锁的瞬间，弹簧蓄能模块同步触发，给试件提供初始的喷射加速度，确保试件能快速脱离机构影响区域，进入预设的测试流场区间。

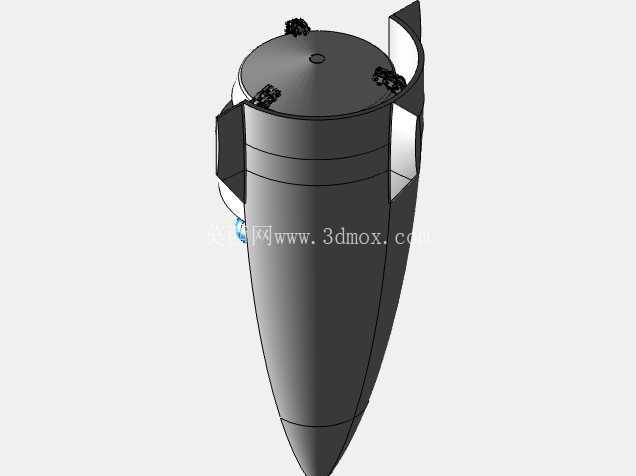

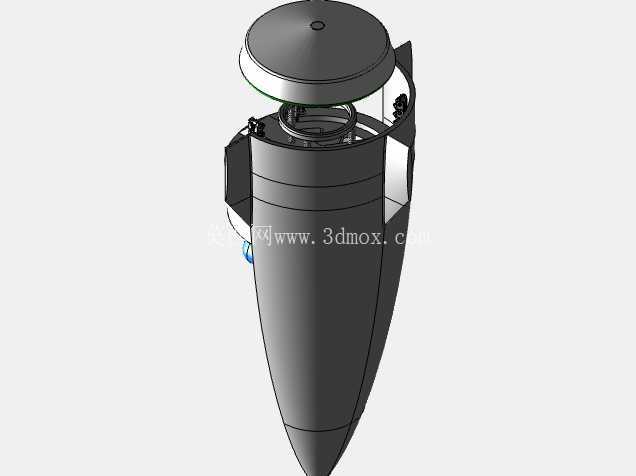

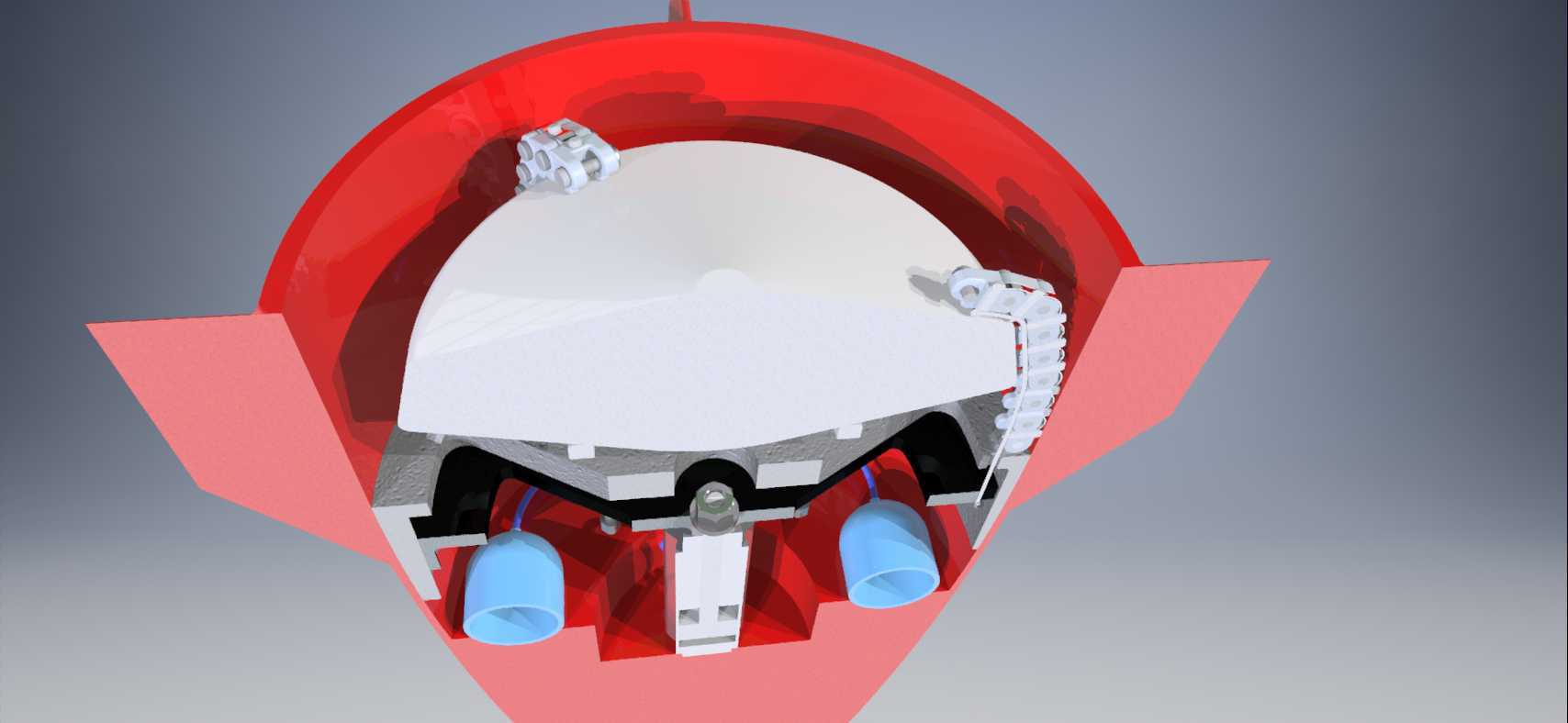

设计思路上，团队没有追求过于复杂的多自由度控制，而是优先保证极端环境下的可靠性：所有铰接位置都做了防卡滞设计，链节之间的配合间隙预留了低温下的材料冷缩量，避免低温下材料收缩导致运动副锁死；张力线选用低蠕变的高强度柔性材质，长期张紧状态下不会出现应力松弛，保证夹持力的长期稳定性；外部的导流护板采用大后掠角的翼型截面设计，一方面可以引导来流平顺通过机构周边，减少湍流产生，另一方面也能对内部的机械臂、气缸、张力线组件形成防护，避免高速气流夹带的颗粒撞击核心传动部件。

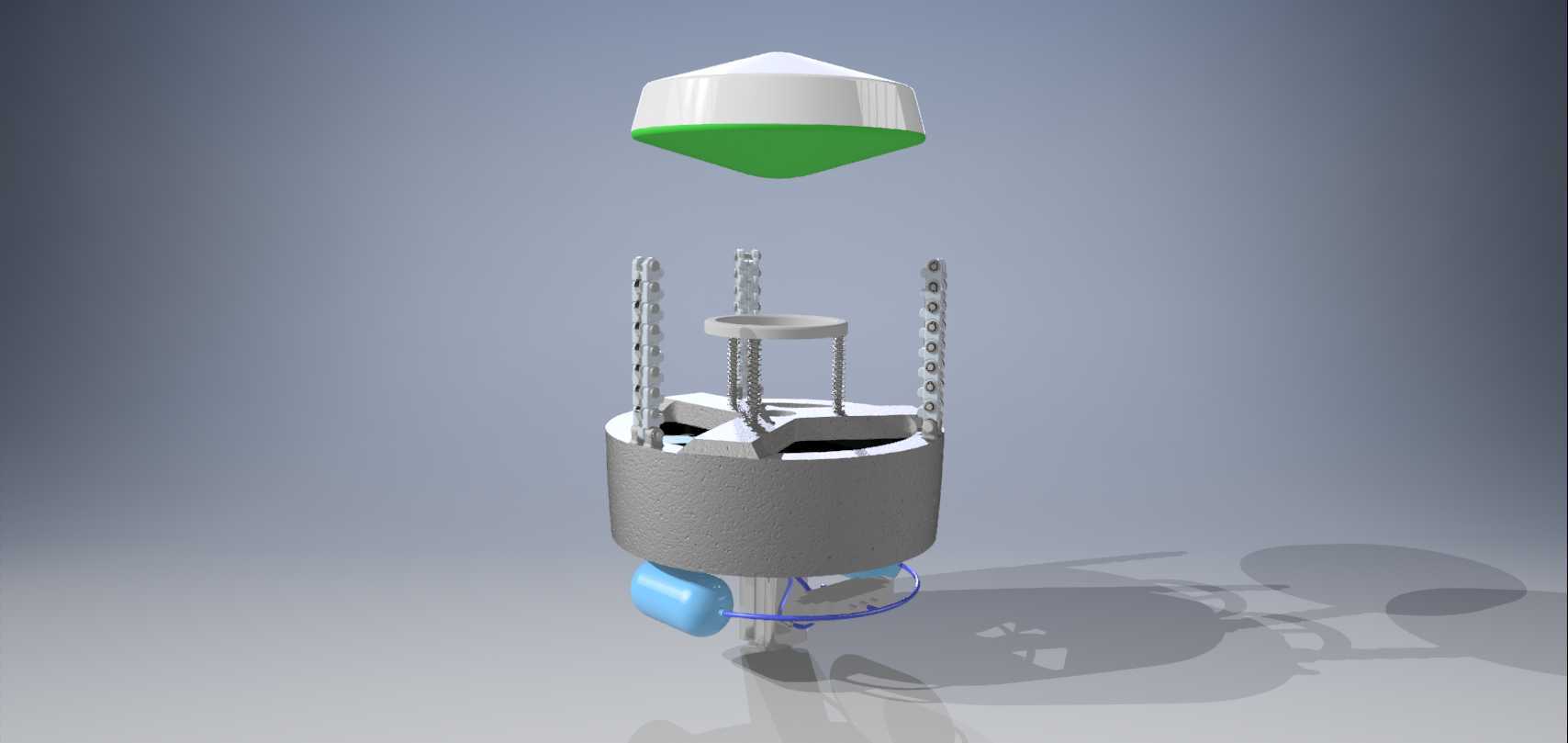

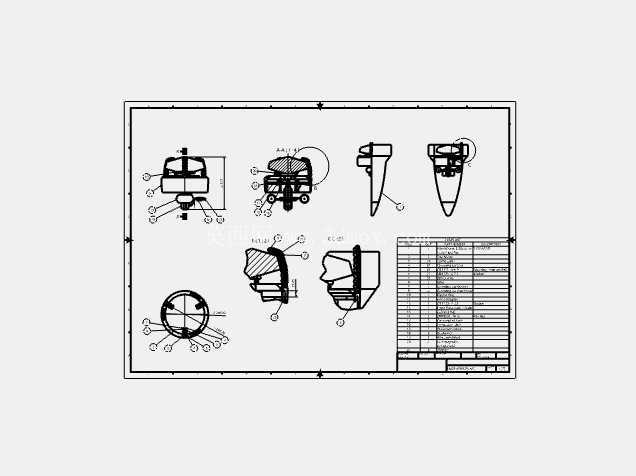

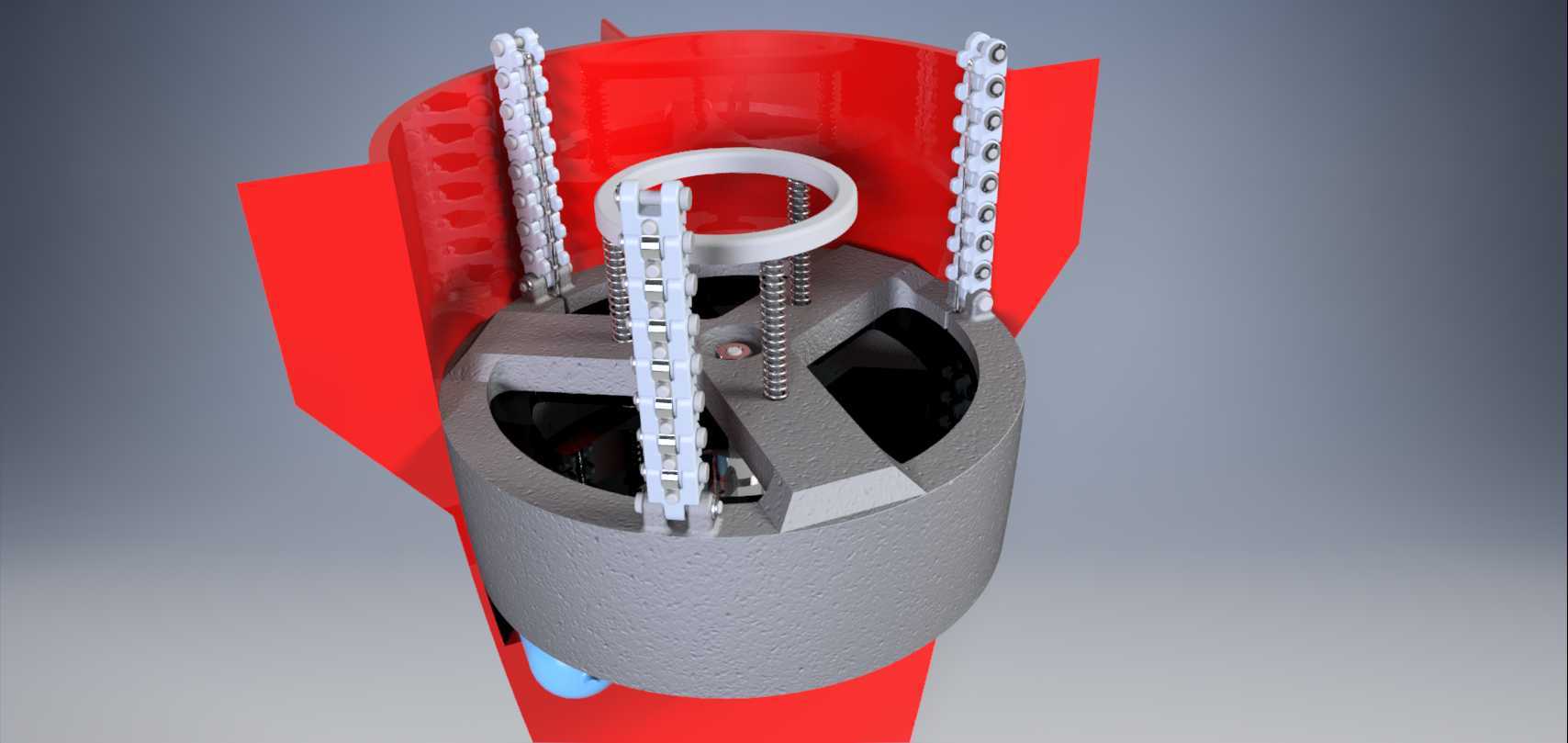

从安装边界与尺寸适配来看，整套机构的基座采用圆柱式安装接口，可直接适配现有试验台架的标准安装法兰，不需要对原有台架做额外的结构改造；机械臂的展开行程覆盖常规试验件的直径范围，夹持力可通过气缸供气压力做线性调整，从薄壁轻质试件到大质量金属试件都能适配；整体径向尺寸控制在试验段的通流边界以内，不会超出风洞或者高速测试轨道的安装限界，轴向尺寸也预留了足够的安全距离，避免喷射过程中试件与机构本体发生碰撞。另外，夹持模块属于可快拆的设计，可根据不同的试件外形更换对应接触面的夹持垫块，不需要更换整套机械臂结构，大幅提升了不同试验任务下的换型效率。在实际建模过程中，所有链节的铰接位置都做了运动干涉校验，确保机械臂在全行程开合过程中不会出现部件碰撞，气缸的安装位置也做了重心配平，避免高速状态下机构本身出现振动偏移，影响测试精度。
