皮卡汀尼导轨安装基座结构设计

从结构设计角度看，这套皮卡汀尼导轨安装基座的核心逻辑是解决战术附件与搭载平台之间的标准化刚性连接问题，目前这类结构已经从最初的轻武器搭载场景，逐步延伸到工业检测设备挂载、户外摄影器材快装、特种作业工具固定等多个需要快速拆装、定位精度一致的应用场景，本质是一套通用的齿槽式快装接口标准。

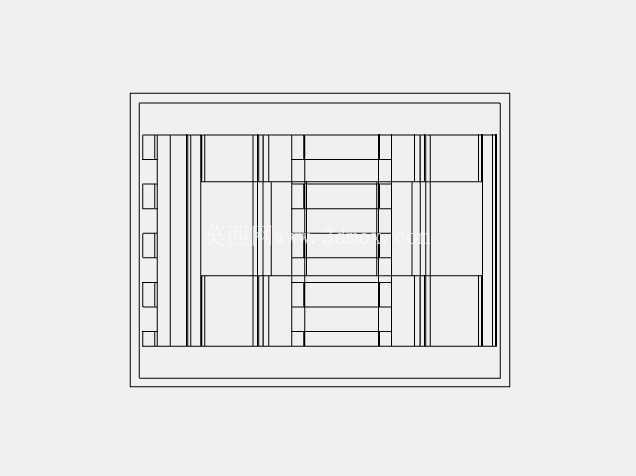

整个结构采用矩形框架式主体设计，核心的定位齿槽沿基座长度方向等距排布，相邻齿槽的中心距、齿形角度、槽深都严格遵循通用接口规范，保证不同厂家生产的适配附件都能实现无调整安装，不需要额外修配就能保证定位精度。基座两侧设计有连续的安装凸台，凸台上预留的沉头安装孔可以根据搭载平台的实际孔位调整固定方式，既可以通过螺栓直接刚性固定在硬质搭载面上，也可以配合压块实现无打孔的夹持固定，适配不同材质的搭载基体。

设计过程中首先要保证的是安装基准面的平面度，整个基座的底部贴合面平面度公差控制在0.05mm以内，避免安装后出现基座翘曲导致齿槽定位偏差，影响附件的重复安装精度。齿形部分采用直齿矩形截面设计，齿侧的配合间隙控制在0.02mm到0.04mm之间，既保证附件滑入时不会出现卡滞，又能在锁紧后消除横向窜动间隙，保证搭载的光学设备、传感部件不会因为间隙出现位置偏移。

从安装边界来看，整个基座的外轮廓采用等宽设计，宽度方向的尺寸严格匹配标准接口的规范要求，不会出现两侧突出干涉附件锁紧螺母的问题；长度方向的齿槽连续排布，附件可以根据实际需要在整个长度范围内滑动调整位置，调整步距与齿槽间距一致，调整到位后通过附件自带的锁紧块卡入对应齿槽即可完成固定，不需要额外的定位销或者预紧调整。基座的厚度方向做了等强度设计，齿槽根部的壁厚经过受力校核，能够承受常规搭载附件的后坐力或者冲击载荷，不会出现齿根断裂或者基座变形的问题，同时尽可能控制整体厚度，降低搭载后整体的高度尺寸，减少突出量避免磕碰。

在实际工程应用中，这类导轨结构的优势在于互换性极强，不需要针对每一款附件单独设计连接结构，只要是符合接口标准的部件都可以直接安装，大幅降低了多附件搭载时的结构设计工作量。比如在工业现场的视觉检测工位上，可以把工业相机、补光灯、激光测距传感器通过这类导轨快速固定在支架上，根据检测需求随时调整位置和组合方式，不需要重新加工安装板；在户外作业的便携设备上，也可以通过这类导轨快速挂载照明、定位等功能模块，拆装效率比传统的螺栓固定提升数倍。

结构细节上，基座的所有棱边都做了0.2mm的倒角处理，避免安装滑动时刮伤附件或者操作人员的手部，齿槽的底部设计有微小的排屑间隙，长期户外使用时进入的灰尘、细小碎屑可以顺着间隙排出，不会因为异物堆积导致附件无法安装到位。两端的限位凸台可以防止附件在锁紧失效的情况下从导轨端部滑出，提供二次安全防护，即使在强冲击工况下也能避免附件脱落。

建模过程中需要重点注意齿形的对称度要求，每一个定位齿相对于基座中心基准面的对称度公差不能超过0.03mm，否则会出现附件安装后偏斜，影响搭载设备的指向精度。安装孔的位置采用对称排布设计，不管是正向安装还是反向安装都能匹配对应的孔位，提升结构的通用性。整个基座的材质适配范围很广，既可以采用铝合金加工实现轻量化，也可以采用钢材制作满足重载冲击场景的需求，结构本身不需要做额外调整就能适配不同的加工工艺。
