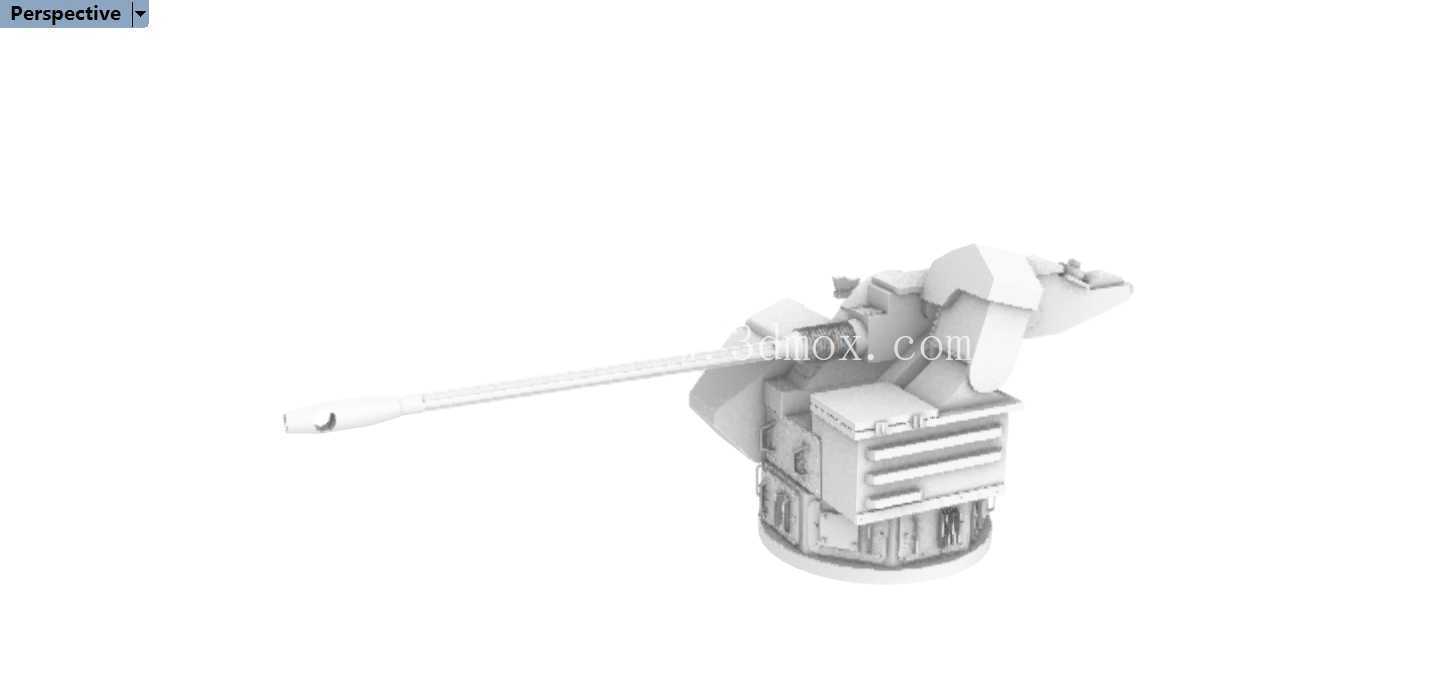

英国海军DS-30B舰载自动炮结构

在舰载近程防御装备体系中，小口径自动炮始终承担着填补防空导弹拦截盲区、应对近距离水面小目标的核心任务，DS-30B自动炮作为英国海军列装的标准近程防御装备，其结构设计完全围绕舰艇安装边界、高射速响应需求、多场景作战适配性展开。从实际列装场景来看，该型自动炮主要部署在45型驱逐舰与23型护卫舰的舷侧平台，既可以单独作为近距防御节点，也能配合舰艇主防空系统构建多层拦截网，应对抵近的高速小艇、低空突防飞行器、漂雷等非对称威胁目标。

从结构设计逻辑来看，该炮采用了摇架与炮架一体化的紧凑布局，炮身主体通过回转支承与基座连接，水平回转范围覆盖舷侧正向180度以上射界，高低射界覆盖负角度到大仰角区间，既可以对海面低平目标进行平射压制，也能抬升仰角应对低空掠海目标。炮管部分采用了单管速射设计，身管长度经过匹配弹药内弹道参数优化，在保证弹头初速满足有效射程要求的前提下，尽可能压缩身管外伸长度，避免在舰艇高海况航行时，炮身外伸部分受海浪冲击产生过大振动，同时也能减少对舰艇甲板通行空间的占用。

供弹机构的设计充分考虑了舰载平台的操作便利性，弹箱集成在炮架侧方，供弹链路采用短路径设计，减少供弹故障概率，同时弹箱容量匹配近程拦截的典型作战时长需求，不需要在交火过程中频繁补弹，降低操作人员在甲板暴露环境下的作业风险。炮身的俯仰与回转驱动采用了轻量化伺服结构，响应速度可以满足近距离突发目标的跟踪需求，从接收到目标指示到炮口指向目标的时间被压缩到极短区间，适配近程防御场景下的反应窗口要求。

安装边界方面，该炮的基座采用标准化法兰连接结构，安装面尺寸适配英国海军通用舰载武器基座接口，不需要对舰艇甲板结构进行大规模改造即可完成换装，基座下方的甲板预留空间仅需要容纳伺服控制线缆与弹药提升通道，整体安装高度控制在较低区间，不会对舰艇上层建筑的雷达视线产生过多遮挡，也不会干扰相邻位置的其他舰载设备作业。炮身外围的护罩结构采用了轻量化合金材料，既可以隔绝高海况下的盐雾侵蚀，保护内部供弹与驱动机构，也能在一定程度上降低炮身的雷达反射截面积，适配舰艇整体隐身设计需求。

从实际作战用途来看，该炮的射速设定兼顾了火力密度与弹药利用率，针对不同类型目标可以切换射击模式，应对小型水面目标时采用短点射模式，保证命中精度的同时减少弹药消耗；应对空中高速目标时采用长点射模式，形成足够的火力覆盖密度。炮口装置经过专门设计，能够有效降低后坐力，减少连续射击时的炮身振动，保证连发射击时的散布精度满足近距拦截要求，同时炮口制退器的导流方向经过优化，避免射击时的炮口焰对甲板上的操作人员和相邻设备产生冲击损伤。

在日常维护性设计上，该炮的主要功能模块都采用了快拆结构，身管、供弹机构、伺服驱动单元都可以在甲板环境下完成快速更换，不需要复杂的吊装设备，适配舰艇远海部署时的有限维护条件。整体结构的润滑点都做了密封处理，能够适应高盐雾、高湿度的海洋作业环境，减少日常维护工作量，提升装备的在航率。从三维建模的角度来看，还原该型自动炮的结构需要重点关注各运动部件的干涉边界，尤其是炮身俯仰、回转过程中与护罩、基座、供弹箱的相对位置关系，确保模型的运动逻辑与实际装备一致，同时要准确还原炮身各部分的尺寸比例，尤其是安装法兰的接口尺寸、炮管的外伸长度、回转半径等关键安装参数，为后续的舰艇布局仿真、武器系统适配分析提供准确的模型基础。
