ESR-190K概念主战坦克教学参考设计

在地面装备结构设计教学与概念验证场景中，履带式装甲作战平台的三维建模一直是机械类专业学生掌握重载行走机构、旋转炮塔布局、整车配重平衡的典型练习载体。这款ESR-190K概念主战坦克的三维设计，完全围绕教学演示与结构原理拆解需求搭建，没有做过度的性能参数夸张，所有结构逻辑都贴合现役成熟主战坦克的工程实现路径，方便学习者对应真实装备的设计逻辑做拆解练习。

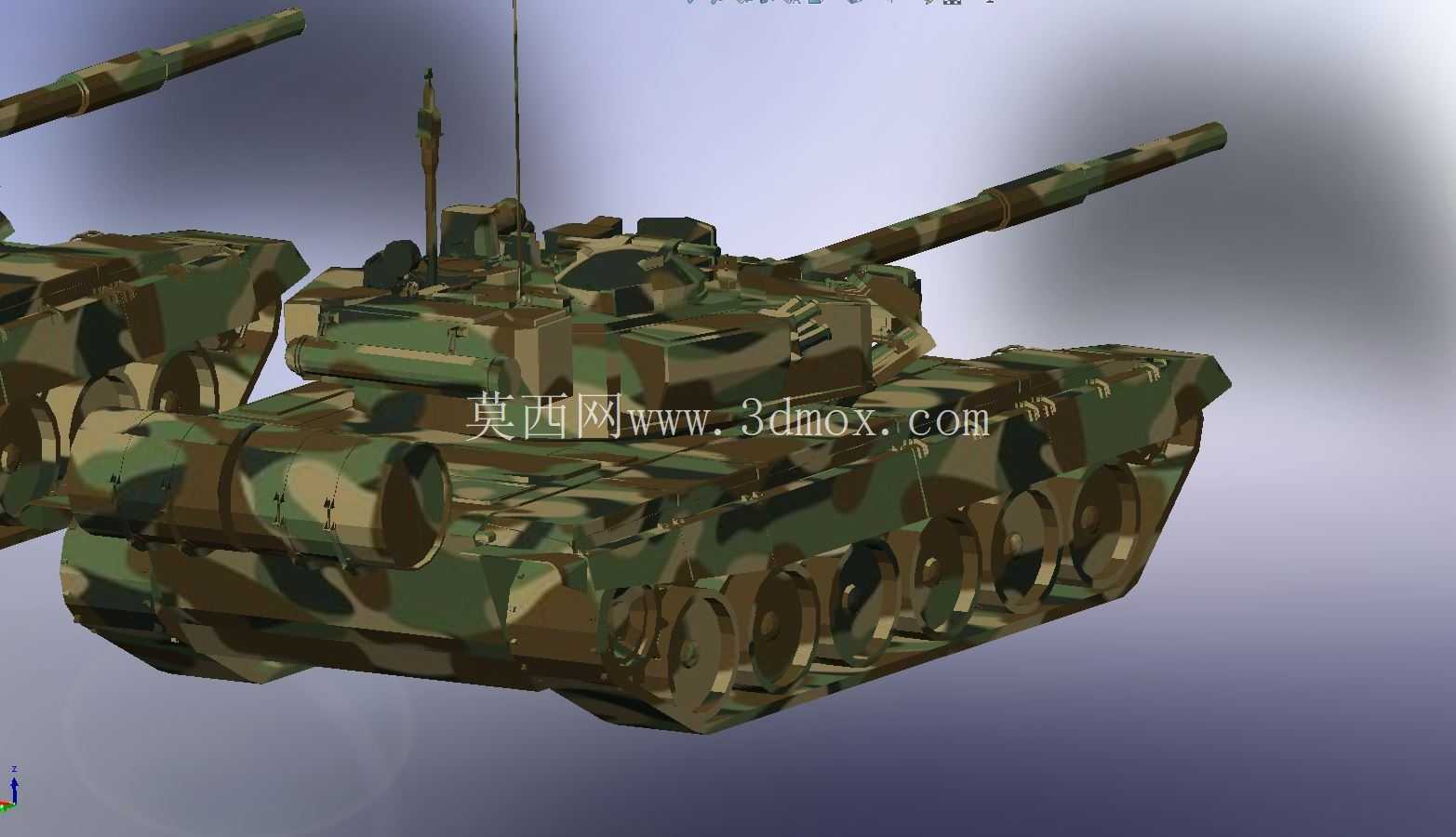

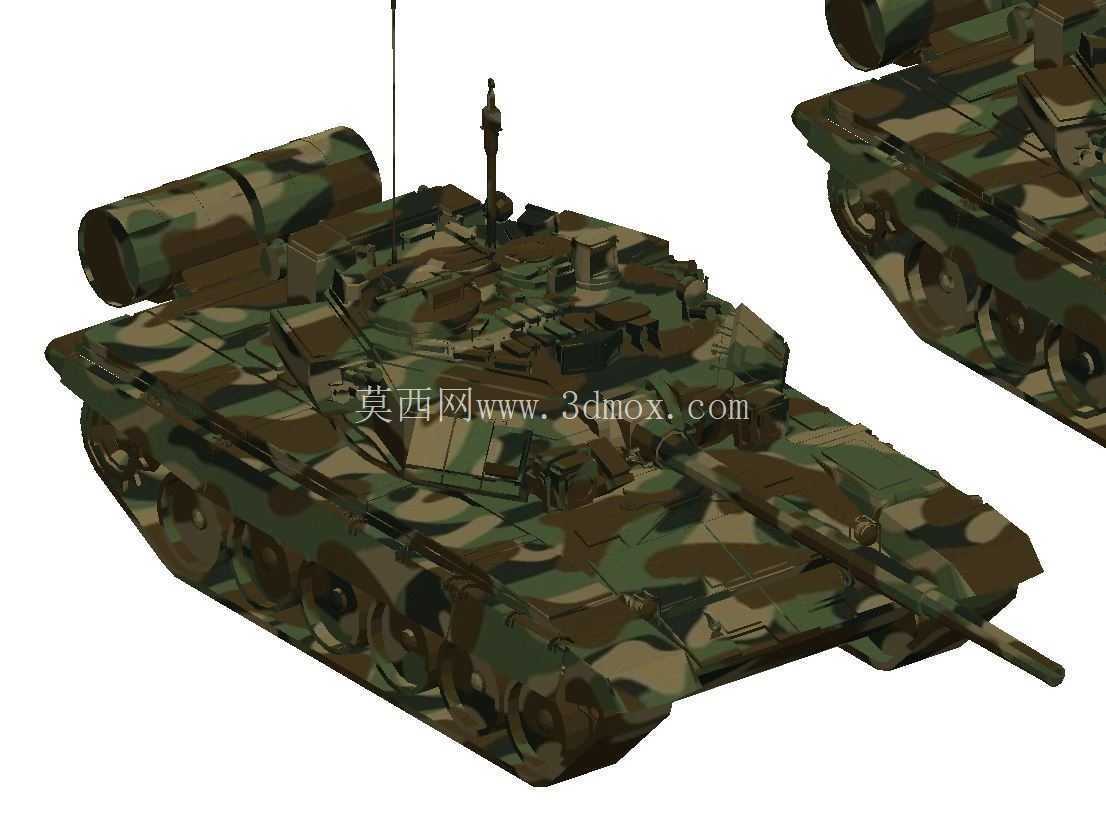

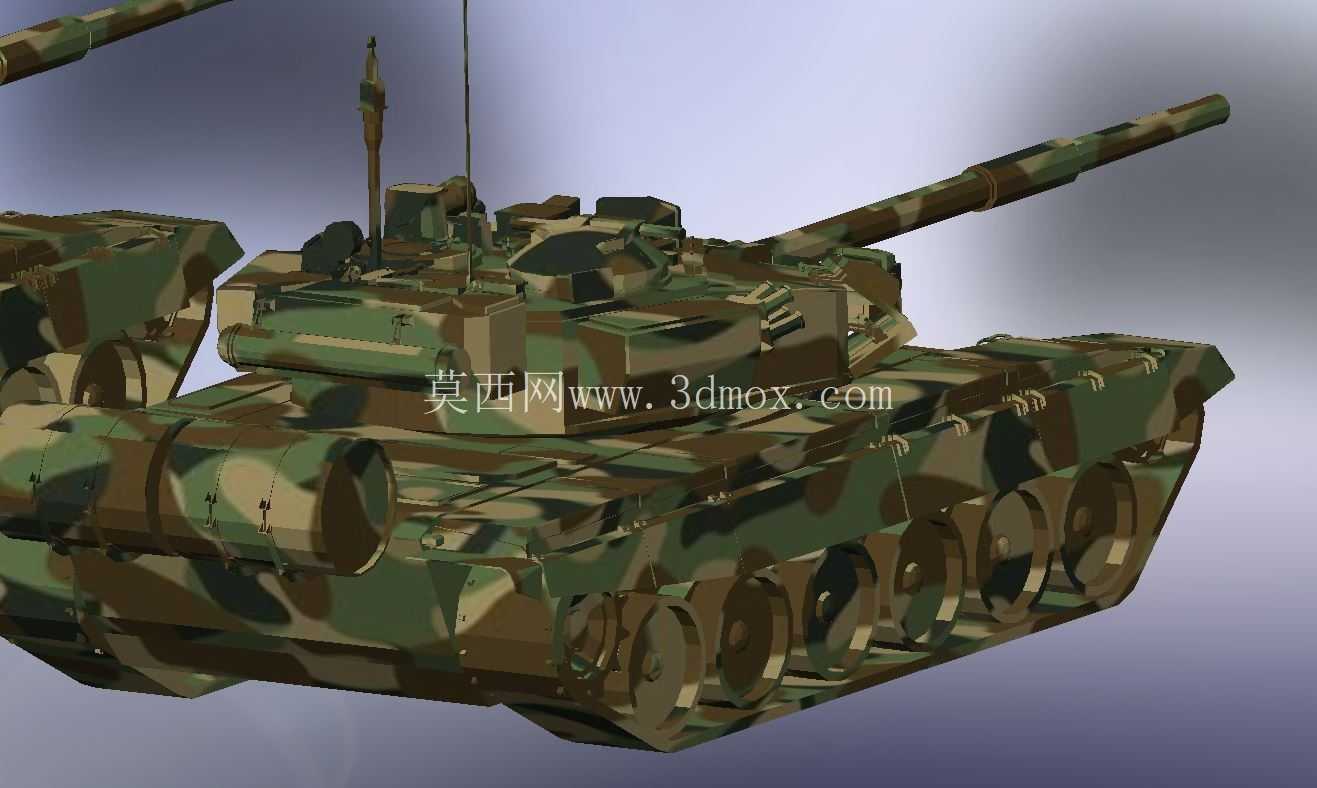

从整车功能布局来看，设计时优先还原了主战坦克的三大核心模块：火力系统、防护系统、行走系统。炮塔部分保留了真实坦克的炮管俯仰机构安装位、观瞄设备接口、乘员舱轮廓边界，炮管做了分段式结构设计，学习者可以直接拆解出炮管、炮盾、炮塔座圈的配合关系，理解旋转炮塔的回转支撑安装逻辑，座圈的配合间隙参考了实际装甲车辆的旋转公差要求，既保证转动自由度，也还原了真实装备的装配约束关系。底盘部分的设计重点放在了行走机构的还原上，六对负重轮的排布完全参考了经典履带式坦克的负重轮间距设定，主动轮后置、诱导轮前置的布局符合履带车辆的动力传递逻辑，每一组负重轮都预留了独立悬挂的摆动空间，托带轮的位置、履带板的啮合齿形都做了等比例还原，学习者可以通过这个模型理解履带行走系统的载荷传递路径——从地面冲击经负重轮传递到悬挂系统，再经底盘主梁分散到整车结构，避免应力集中的设计思路在底盘的筋位布置上有明确体现。

在外形尺寸与安装边界的设定上，这款概念模型参考了现役主流主战坦克的外廓尺寸比例，整车长宽高比例控制在合理区间，没有出现违背工程常识的比例失调问题。炮塔的旋转半径做了严格的边界校核，保证炮塔在360度回转过程中不会和底盘上的随车工具、储物舱、副油箱等外挂部件发生干涉；炮管最大俯角、仰角状态下，炮尾的摆动范围也和炮塔内部的预留空间做了匹配，不会出现穿模问题，这部分的约束设定完全按照真实装备的干涉检查流程完成，能让学习者直观理解装甲车辆设计中“上装旋转不干涉下装、火力俯仰不挤占乘员空间”的核心校核原则。履带部分的包络线也做了运动边界校验，悬挂系统处于最大压缩行程时，履带板不会和底盘侧裙板发生剐蹭，诱导轮张紧行程的预留量也符合履带张紧机构的常规设计范围。

从设计思路的教学价值来看，这款模型没有做一体化的实体合并，而是按照实际装备的装配层级做了零件拆分，不同功能模块的零件做了分色处理，方便学习者快速区分火力模块、防护模块、动力模块、行走模块的边界。模型的几何外形做了适度简化，去掉了对结构原理理解没有帮助的细碎零件，比如表面的螺栓细节、管线接头等，保留了核心的结构配合关系，既降低了初学者的建模复杂度，也不会因为过度简化丢失核心的工程逻辑。比如车体首上装甲的倾斜角度，完全按照装甲防护的倾角设计逻辑设定，学习者可以通过测量倾角理解倾斜装甲提升防护效能的原理；炮塔的楔形外形也还原了现代主战坦克的炮塔防弹外形设计思路，能直观展示外形设计对防护性能的影响。

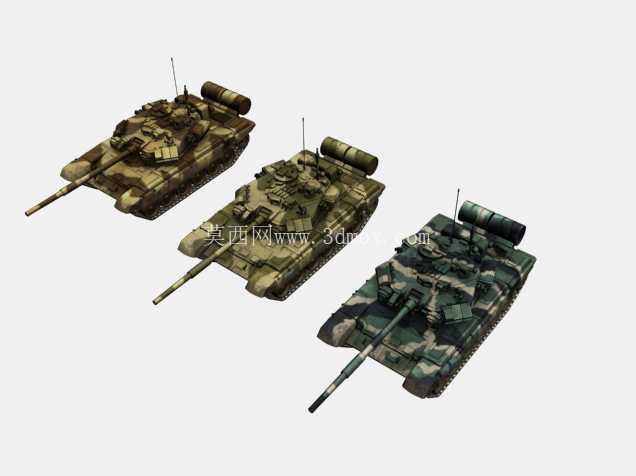

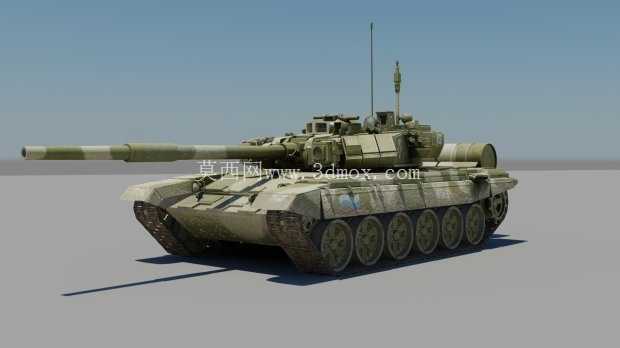

在实际应用场景中，这款模型除了用于CAD建模教学中的装配练习、干涉检查练习之外，也可以作为VR/AR军事模拟项目的基础原型，或者用于军事科普内容的可视化展示。模型的结构拆分逻辑支持自定义迷彩纹理的附着，不同模块可以单独赋予材质，方便做渲染效果练习，比如金属履带的磨损质感、装甲表面的涂装效果、观瞄设备的玻璃材质等，都可以基于现有模型的分件快速实现。对于车辆工程专业的学习者来说，还可以基于这个模型的底盘结构，拓展改装成履带式工程车辆、履带式消防机器人等其他重载履带平台的原型，只需要调整上装部分的结构，保留成熟的履带行走系统设计，就能快速完成新平台的概念方案搭建，大幅降低概念设计阶段的重复建模工作量。

值得注意的是，这款概念模型的所有结构设计都没有涉及真实装备的涉密参数，所有尺寸比例都是基于公开的装备外观资料做的教学化还原，核心目的是传递履带式装甲车辆的结构设计逻辑，帮助学习者掌握重载行走机构、旋转上装、整车配重平衡的设计方法，理解装甲车辆设计中火力、防护、机动三大性能的平衡思路，而不是复刻某一款真实列装的装备。在建模过程中，特意对容易让学习者产生误解的非核心结构做了简化，比如动力舱的内部管线、火控系统的电子元件等，把建模重点放在了机械结构配合、运动边界校核、整车布局逻辑这些机械设计从业者必须掌握的核心能力点上，避免学习者把精力浪费在对结构设计能力提升没有帮助的细碎外观细节上。
