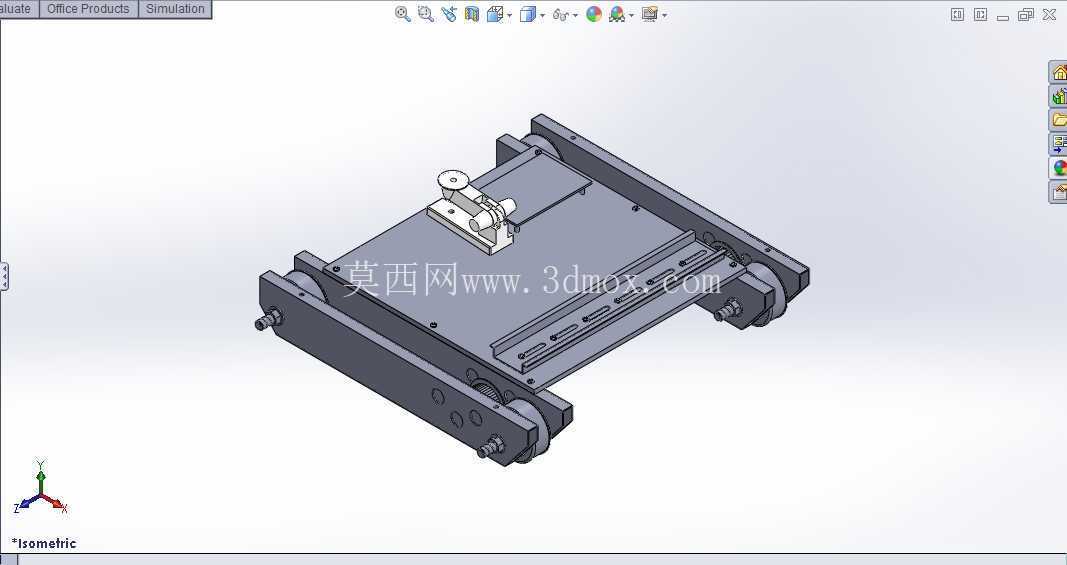

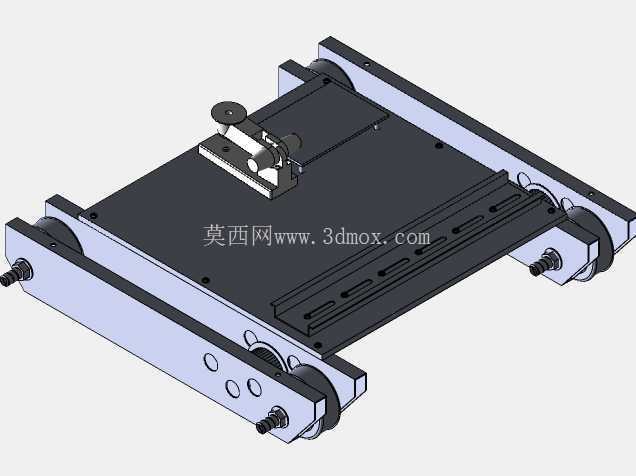

履带式移动监控机器人底盘结构设计

在厂区周界巡检、地下管廊运维、仓储库区安防这类场景里，固定点位监控始终存在视野盲区，轮式移动载体又容易被地面凸起的线缆、接缝、小型障碍物卡滞，履带式行走底盘的通过性优势在这类非平整铺装路面的作业环境中就会凸显出来。这款履带式移动监控机器人底盘，核心定位就是给前端监控模组、环境采集传感器提供稳定的移动承载平台，适配低速、连续巡检的作业需求，不需要承担大负载搬运任务，整体结构设计优先兼顾紧凑性与行走稳定性。

从功能特性来看，底盘双侧采用独立履带行走模组，履带与地面的接触面积更大，同等整机重量下接地比压远小于轮式结构，在环氧地坪、水泥路面、轻微积灰或者有细小碎石的地面都能稳定行走，不会出现轮式结构容易打滑、越障能力不足的问题。底盘中部预留了平整的安装平面，可直接固定监控云台、电池组、控制主板等核心部件，安装孔位采用长槽孔设计，允许搭载部件根据实际配重需求调整安装位置，避免整机重心偏移导致行走时出现前倾、侧倾的问题。底盘前端预留了传感器安装支架位，可根据需求加装避障雷达、防撞触边等配件，适配自主导航行走的升级需求。

设计思路上，这款底盘没有采用复杂的悬挂结构，因为巡检场景下的行驶速度普遍低于0.5m/s，不需要应对高速行驶带来的路面冲击，简化的固定轮系结构既能降低装配复杂度，也能减少后期维护的点位，双侧驱动轮、导向轮、承重轮的同轴度在建模阶段就做了公差配合约束，避免装配后出现履带跑偏、异常磨损的问题。履带张紧结构集成在底盘侧架的端部，通过调节螺栓即可调整履带张紧度，不需要拆解侧架就能完成日常维护操作，适配运维人员快速检修的需求。上部承载平台的侧边做了下沉式走线槽设计，所有连接驱动电机、传感器的线缆都可以沿走线槽布置，避免行走过程中线缆外露被履带剐蹭，也能让整机布线更规整。

从安装边界与尺寸适配角度，这款底盘的整体宽度控制在常规巡检通道可通行的范围内，可顺利通过宽度不小于400mm的巡检通道，整机高度较低，重心落在履带接地轮廓的中心区域，在15度以内的坡面行走时不会出现倾翻风险。底盘上部承载平面的有效安装区域覆盖了整机中部80%以上的面积，可适配不同尺寸的监控云台、电池模组安装，侧架上预留的辅助安装孔可加装侧方传感器、照明模组等扩展配件，不需要额外打孔破坏原有结构强度。驱动轮的轴伸端做了标准的联轴器配合位，可适配不同规格的直流减速电机，设计者可根据实际需要的行走速度、爬坡能力选配对应参数的动力部件，不需要重新修改轮系的安装结构。

需要注意的是，当前结构仍处于未完成设计阶段，后续还需要补充驱动电机的安装固定结构、电控仓的防护外壳、履带的防尘挡边等细节，现有结构已经完成了核心行走机构、承载平台的主体框架建模，可作为移动巡检机器人底盘开发的基础结构参考，建模时已经对所有转动部件做了干涉检查，轮系转动、履带循环运动过程中不会和侧架、承载平台出现结构干涉，装配关系符合实际机械加工与装配的工艺要求，所有板材类零件都采用等厚设计，可直接采用板材切割加工，不需要复杂的铸造成型工序，能有效降低样机制作的成本与周期。
