集成定滑轮结构的重型起重吊钩臂组件

在港口散货装卸、装配式建筑构件吊装、重型设备厂区转运这类垂直起重作业场景里，吊钩臂作为起重设备直接承接负载的终端执行部件，其结构可靠性直接决定作业安全边界与起重效率。这款集成定滑轮的吊钩臂组件，完全围绕大吨位垂直起吊的实际工况做结构适配，没有冗余的装饰性设计，所有结构特征都服务于负载承载、力流传递与日常维护需求。

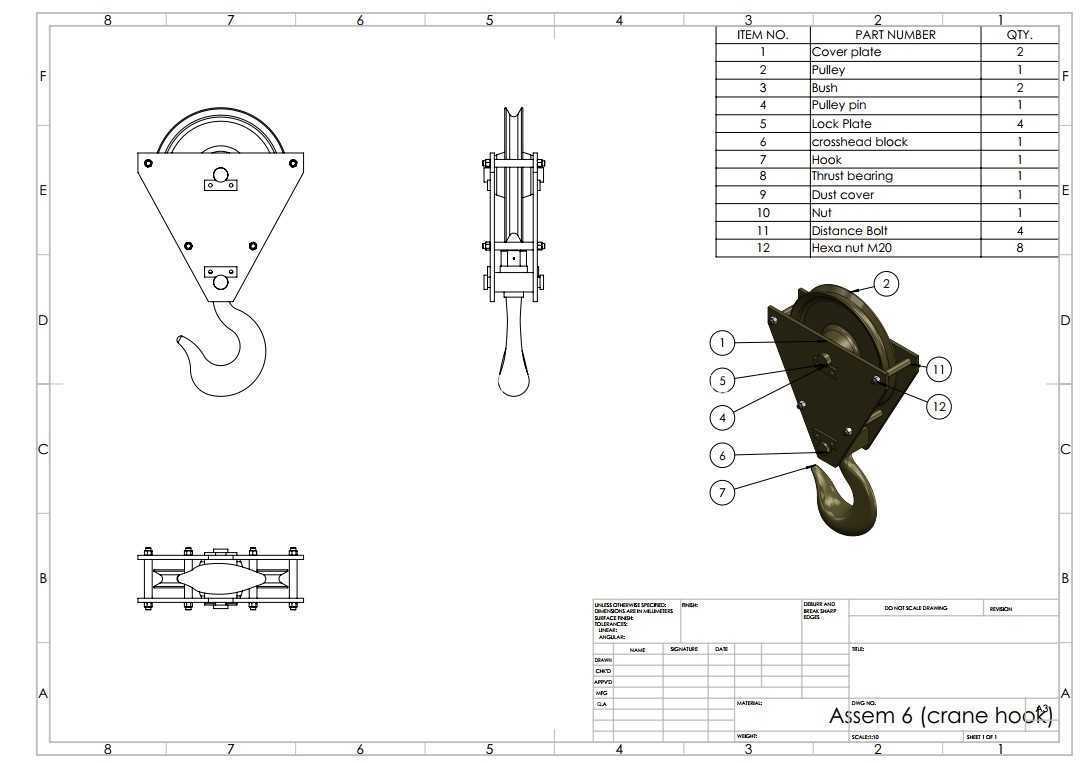

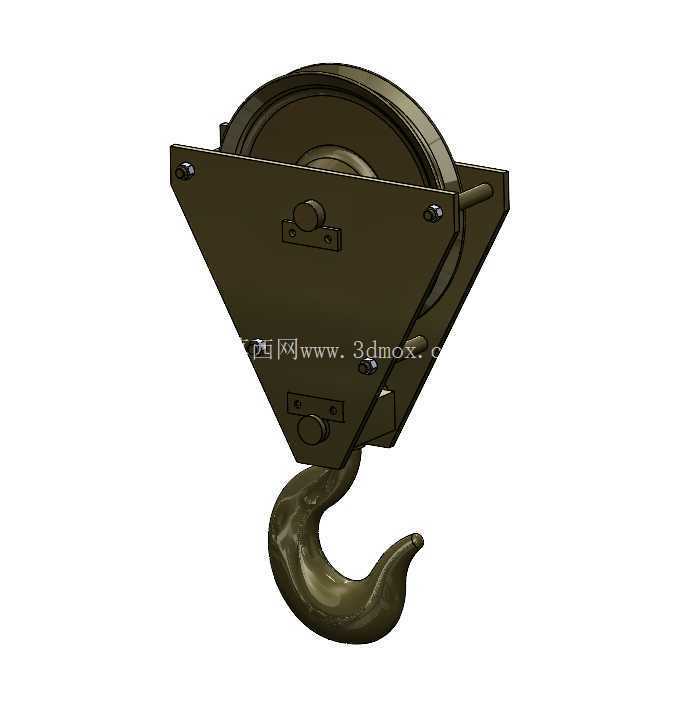

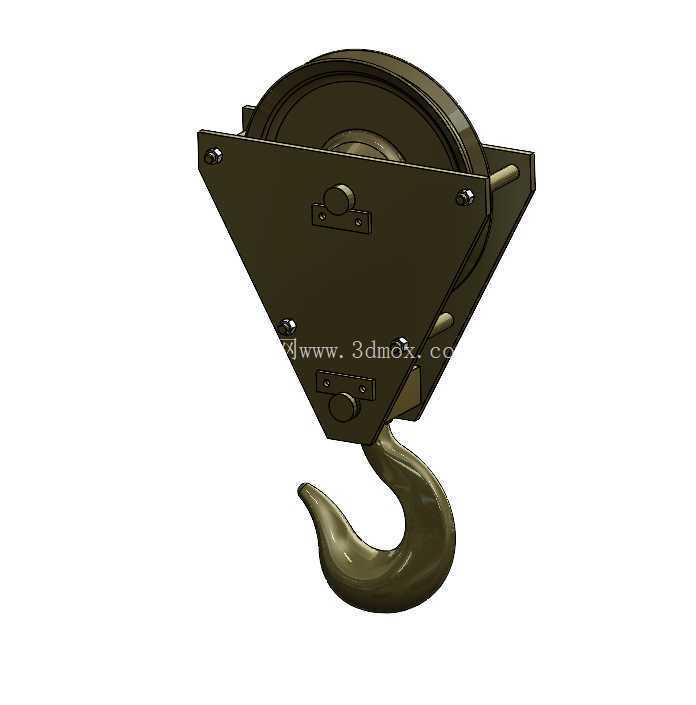

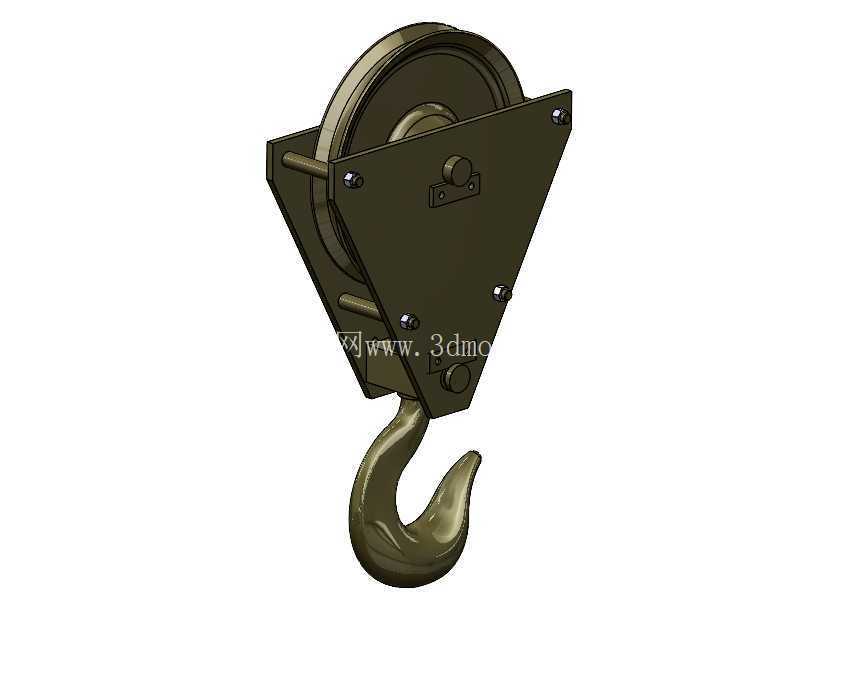

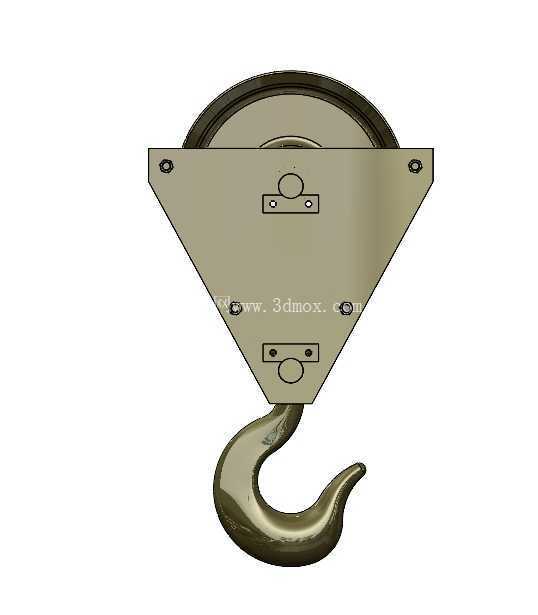

从结构设计逻辑来看，组件采用三角形板式框架作为核心承载基体，这种构型并非随意选择：起重作业中钢丝绳的拉力通过滑轮轴传递到两侧板件，三角形的斜边结构刚好顺着拉力的传力路径布置，能最大程度降低板件承受的弯曲力矩，相比矩形框架可以在同等板厚下获得更高的承载冗余。框架的两个侧板采用对称加工设计，所有连接孔位做同轴度公差约束，滑轮轴、吊钩横梁的安装孔都设计了加厚衬套区域，避免长期交变载荷下孔位出现椭圆化变形。滑轮集成在框架上部的腔体内，轮槽的曲率半径完全适配常规起重钢丝绳的直径范围，轮体内部集成了免维护滑动轴承，不需要频繁加注润滑脂就能适应户外多尘的作业环境，滑轮两侧的挡板完全覆盖轮缘间隙，能防止钢丝绳在偏斜起吊时从轮槽中脱出。

下部的吊钩采用锻造钩体结构，钩头的开口尺寸、曲率半径都按照重型吊装的作业需求设计，钩颈位置通过横梁与两侧板连接，横梁可以绕自身轴线小幅转动，同时整个吊钩组件能绕滑轮轴的垂直方向做360度回转，方便作业人员在地面调整吊重的朝向，不需要反复挪动起重设备的变幅位置。所有板件之间的连接都采用高强度螺栓加防松螺母的紧固形式，没有采用焊接整体结构，这一设计思路完全是出于现场维护的考量：如果长期使用后某块侧板出现磨损或者疲劳裂纹，不需要整体报废整个吊钩臂，只需要拆解螺栓更换对应板件就能快速恢复作业能力，大幅降低现场运维的配件成本与停机时间。

从安装边界来看，这款吊钩臂的上部预留了标准的钢丝绳穿绕空间，不需要额外改装就能适配多数中小吨位桥式起重机、汽车吊、施工升降机的起升机构钢丝绳倍率，组件的整体宽度控制在常规起重吊钩的通行尺寸范围内，不会出现因为结构过宽无法穿过建筑预留吊装洞口的问题。下部吊钩的钩尖位置设计了防脱卡舌的安装位，现场可以根据作业需求加装防脱装置，避免吊索具从钩口意外滑脱。在实际作业场景中，这款组件既可以作为固定吊点配合绞车完成车间内的重型模具转运，也能搭配塔式起重机完成建筑工地的钢筋骨架、预制构件的垂直吊装，还能在港口码头配合门机完成散货吊具的悬挂承载。

设计过程中针对常见的吊钩臂失效形式做了针对性优化：比如滑轮轴的台阶位置做了圆角过渡处理，避免应力集中导致的轴件断裂；板件的所有外露边缘都做了倒角去毛刺处理，防止穿绕钢丝绳时划伤钢丝导致钢丝绳提前报废；吊钩横梁的接触面做了表面淬火处理，硬度满足长期转动摩擦的使用需求，不会因为长期挤压出现凹坑影响转动灵活性。整个组件的重心完全落在滑轮轴与吊钩的中心连线上，起吊过程中不会出现偏载扭转的情况，能有效降低起升过程中吊重的晃动幅度，提升高空吊装作业的对位精度。对于需要做起重设备改造、吊具定制的结构设计人员来说，这款模型的结构参数可以直接作为同吨位吊钩臂设计的参考基准，所有板件的厚度比例、孔位间距、滑轮与吊钩的尺寸匹配关系，都经过实际工况的承载验证，不需要从零开始做受力校核就能快速完成同类型产品的变型设计。
