通讯设备用长条形光滑防护防尘罩结构

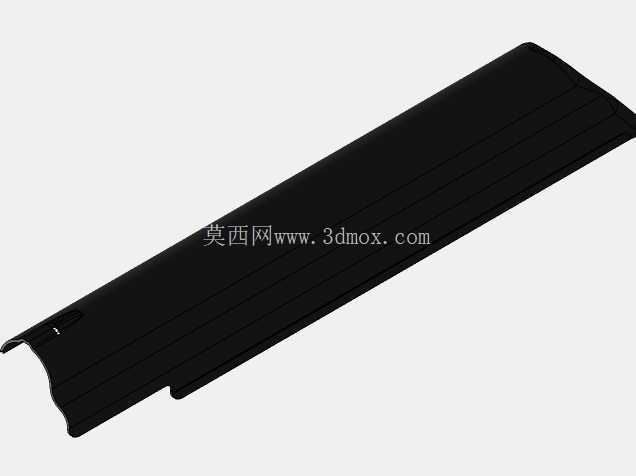

　　这类光滑结构的防尘罩，主要应用在手持通讯终端、便携通讯设备的外露滑动机构间隙位置，日常使用中设备的滑动导轨、连接缝隙很容易进入汗液、灰尘、细沙碎屑，一旦异物卡入滑动副，轻则出现滑动卡滞、手感生涩，重则直接导致滑动机构锁死、内部电路接触不良，这类防尘罩就是为了封堵这类装配间隙而设计的防护结构。从结构形态来看，整体采用长条形薄壳构型，外表面做全光滑处理，没有突出的卡扣棱边或者装饰凸台，一方面是为了避免在设备滑动过程中勾挂衣物、背包织带，另一方面光滑表面不容易积存灰尘和手汗残留，日常擦拭维护的时候只需要用无尘布顺着罩体方向一擦即可，不会在凹槽缝隙里残留污渍。

　　设计过程中首先要匹配安装位置的边界尺寸，罩体的整体长度要完全覆盖滑动行程的全段开口，不能出现行程末端的缝隙外露，宽度方向要和设备外壳的安装槽做小间隙配合，单边间隙控制在0.1mm以内，既不会因为间隙过大导致异物侵入，也不会因为间隙过小在温度变化出现热胀冷缩的时候和外壳发生卡磨。罩体的壁厚做均匀化处理，整体壁厚保持在1.2mm，边缘位置做0.3mm的圆角过渡，避免薄壳边缘出现锋利毛边，装配的时候也能顺着安装槽顺滑滑入，不会刮伤外壳的表面涂层。

　　靠近设备内部的一侧，设计有两道平行的导向凸筋，凸筋高度0.8mm，和设备底座上的导向槽配合，在设备滑动开合的过程中，防尘罩会跟着滑动副做同步小幅位移，凸筋和导向槽的配合可以限制罩体的横向窜动，避免长期使用后罩体偏移出现缝隙。罩体的一端做了异形切边处理，这个切边是完全匹配设备端侧的接口轮廓做的仿形设计，刚好可以避让设备端的天线触点、充电接口边缘的凸台，不会和周边的固定结构发生运动干涉，切边位置同样做了光滑圆角，不会在滑动过程中刮伤内部的柔性排线。

　　从实际使用场景来看，这类防尘罩除了基础的防尘防异物功能，还能起到一定的密封缓冲作用，当设备意外从桌面高度跌落的时候，罩体可以先承接一部分冲击，避免滑动机构的硬碰撞，同时光滑的外表面和设备外壳保持齐平，不会破坏设备整体的外观一致性，手持握持的时候也不会有突兀的硌手感。建模过程中要重点关注罩体的拔模角度，因为这类薄壳件一般采用注塑工艺生产，外表面的拔模角度控制在1度，内表面因为有导向凸筋结构，拔模角度适当放大到1.5度，避免脱模的时候出现顶白、变形，同时要保证整个罩体的曲面顺滑，没有曲率突变的位置，不然注塑的时候容易出现应力集中，长期受温度循环影响出现翘曲变形，导致和安装槽的配合间隙变大，失去防尘效果。另外还要考虑材料的选用匹配，一般选用耐摩擦、耐汗液腐蚀的改性ABS材料，表面不需要做晒纹处理，直接做高光光滑面，既满足外观要求，也能降低滑动过程中的摩擦阻力，让设备的滑动开合手感保持顺畅。在安装边界的校核上，要模拟设备全滑动行程中罩体的位置变化，保证在开合的两个极限位置，罩体都不会和内部的电池仓、PCB板上的贴片元件发生干涉，同时罩体的边缘要始终压在外壳的防尘唇边内侧，形成连续的密封面，不会出现防护缺口。
