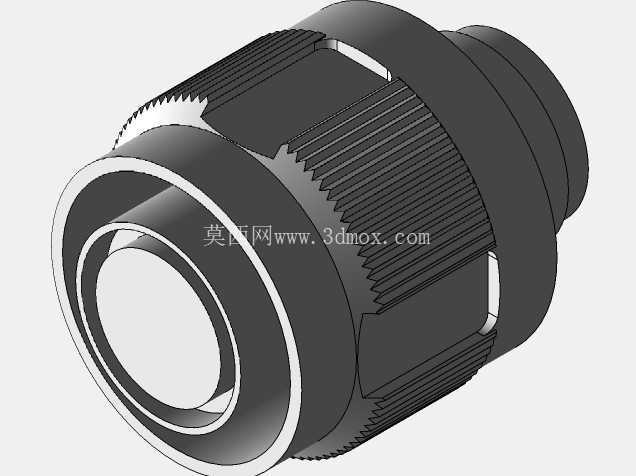

滚花锁紧式圆形通讯连接接头结构

　　在通讯设备布线、工业信号传输、户外通讯基站搭建的现场作业里，这类圆形锁紧接头是信号链路里最容易被忽略但直接决定链路稳定性的部件，很多现场故障排查到最后，往往都是接头锁紧失效、密封不到位导致的信号中断或者接触不良，做结构设计的时候不能只盯着外观造型，得先把实际工况的约束摸透。先看安装边界的设计逻辑，这类接头的外轮廓做了分段式的阶梯结构，靠近插接端的小直径段是用来插入设备面板或者线缆护套的配合位，直径公差需要控制在h7级别，和面板安装孔的单边间隙不能超过0.1mm，不然装配后会出现径向晃动，长期受震动的场景下容易磨坏内部插针。

　　中间段的滚花结构不是为了装饰，是给徒手拧紧操作预留的摩擦力位，滚花的齿距选0.8mm的网纹滚花，齿深控制在0.3mm，既不会因为齿太尖锐划伤操作人员的手，又能在手上沾有少量油污或者戴薄劳保手套的时候提供足够的拧转摩擦力，不需要额外借助扳手就能完成锁紧操作，适合户外高空作业、狭小机柜内部作业这类没法使用工具的场景。尾部的大直径段是内部锁紧结构的容纳腔，里面要装卡簧、密封胶圈、插针固定座这些零件，壁厚不能低于2.5mm，不然注塑成型的时候容易出现缩痕，长期受插拔力的时候也容易出现开裂。设计的时候特意把锁紧的受力点放在了阶梯轴的轴肩位置，拧转的时候外力不会直接作用在内部的插针组件上，避免插针出现偏移导致接触不良。

　　密封结构的设计藏在接头的内部台阶处，装配的时候在轴肩位置放置1.5mm线径的丁腈橡胶O型圈，接头拧紧之后O型圈被压缩25%左右，既能阻挡户外场景下的雨水、灰尘进入接头内部腐蚀插针，又能缓冲设备运行时传递过来的震动，避免插针出现微动磨损。很多新手做这类接头设计的时候容易把滚花段做的太短，实际操作的时候手指捏不住，至少要留12mm以上的轴向长度的滚花位，才能保证成年人三个手指能稳定捏持施力。插接端的内孔做了导向倒角，倒角角度选15度，插针对接的时候不需要完全对准就能顺着倒角滑入配合位，降低现场盲插操作的难度，尤其是在机柜背面这类视线看不到的安装位置，导向倒角能把一次插接成功率提升至少60%。

　　接头的轴向总长度控制在合理范围，不会因为太长突出面板过多影响周边线缆排布，也不会因为太短导致手指捏持操作的时候没有施力空间。内部的插针固定座和外壳之间做了防转卡槽，装配的时候固定座卡入外壳的卡槽里，拧转锁紧外圈的时候不会带动内部插针跟着转动，避免插针扭曲折断。这类接头除了用在通讯设备的信号传输上，在小型工业传感器的接线、检测设备的信号输出端也能通用，设计的时候把配合尺寸做成行业通用的规格，不需要单独开模就能替换市面上同规格的老旧损坏接头，降低现场维护的备件成本。做三维建模的时候，要把滚花的特征做的符合实际加工逻辑，不要做太密或者太浅的滚花，不然实际加工的时候滚花刀走刀会出现乱齿，外圆的各个阶梯段之间要做0.2mm的退刀槽，方便车削加工的时候退刀，也能避免装配的时候锐角刮伤线缆的绝缘层。所有的棱角位置都做了R0.3的圆角处理，既不会因为锐角导致操作人员划伤，也能提升注塑件的成型质量，减少尖角位置的应力集中，避免接头受外力撞击的时候从尖角位置开裂。
