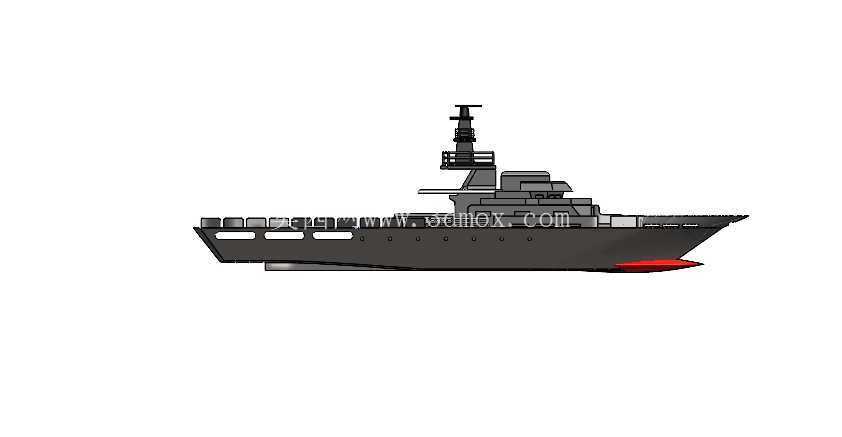

近海巡逻护卫舰外观结构三维建模

　　做这个护卫舰模型的时候，最先考虑的是近海巡逻、低烈度护航任务的实际使用需求，没有盲目堆砌复杂的上层建筑，整体尺度参考了现役轻型护卫舰的常规边界，舰长控制在适合近岸活动的区间，吃水深度适配多数近海港口的航道条件，不会出现停靠时触底的问题，舷宽设计兼顾了航行稳定性和甲板设备布置空间，不会为了追求窄舷高速牺牲甲板可用面积。舰体线型设计上，首柱采用适度外飘的形式，既能压浪减少高海况下的上浪问题，也能给前部甲板的系泊设备留出足够安装空间，球鼻首部分做了简化处理，没有过度追求复杂声呐罩的曲面细节，毕竟这个模型侧重整体结构展示，不需要细化到水下探测设备的内部结构，舰尾采用方尾设计，方便后续拓展拖曳设备或者小艇收放接口，也能提升高速航行时的尾部水动力性能。

　　上层建筑的布局完全按照实际舰艇的作业逻辑排布，舰桥位置设置在主甲板靠前的位置，视野覆盖舰首全部区域以及两舷侧的作业区，指挥员在舰桥内就能直接观察到前甲板的系泊、武器操作情况，不需要额外增设过多观察位。桅杆采用集成化设计，没有做过多零散的天线支架，把常规的导航雷达、通信天线的安装位都预留了出来，结构上做了分层处理，下层平台布置尺寸较大的导航设备，上层平台布置高度要求更高的通信天线，避免设备之间出现信号遮挡的问题。烟囱整合在上层建筑中部，排烟口朝向侧后方，避免排烟直接飘向舰桥和后部的飞行甲板区域，同时烟囱和上层建筑之间做了导流斜面，减少航行时的风阻，也能降低雷达反射截面积。

　　武器系统的布置遵循射界覆盖原则，前甲板的主炮位置预留了足够的俯仰和旋转空间，不会和首楼的结构发生干涉，两舷的近防设备安装位避开了上层建筑的遮挡，能够覆盖舷侧的全部来袭方向，舰尾的预留平台可以根据任务需求搭载不同的任务模块，不管是加装近程防空系统还是放置硬壳充气艇都有足够的空间。舰体内部的舱室划分虽然在外观模型上不直接体现，但建模的时候也参考了常规护卫舰的舱室布局逻辑，水线以下设置动力舱、燃油舱和压载水舱，水线以上依次设置人员住舱、作战指挥舱、后勤保障舱，保证重心始终控制在合理区间，不会出现稳性不足的问题。

　　舷侧的走道宽度按照人员通行和设备搬运的需求设置，栏杆的高度符合船舶安全规范，锚链孔、导缆孔、系缆桩这些细节都按照实际船舶的标准位置布置，没有随意摆放，锚设备布置在首楼两侧，收放锚链的时候不会和首柱结构发生碰撞，导缆孔的位置对应系缆桩的位置，方便缆绳的引出和固定。做这个模型的时候特意没有做过多的曲面异形结构，所有的结构转角都做了适度的圆弧过渡，既符合军用舰艇的隐身设计趋势，也降低了后续加工生产的难度，如果要做缩比模型展示或者仿真推演，这个结构的分件也会比较方便，不需要拆分过多复杂的曲面零件。整体的重心计算参考了同类型舰艇的重量分布，上层建筑的重量控制在合理范围，不会出现头重脚轻的问题，压载水舱的位置设置在舰体底部两侧，可以根据不同的装载情况调整压载水量，保证不同海况下的横摇周期都在舒适区间，适合长时间的近海巡逻任务，舰体的干舷高度也考虑了近海常见的浪高，正常海况下不会出现甲板上浪严重影响作业的情况。
