GB-22打印版紧凑型手持发射器结构设计

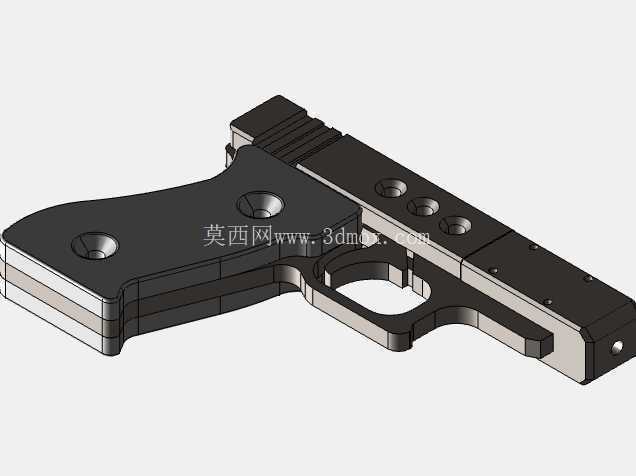

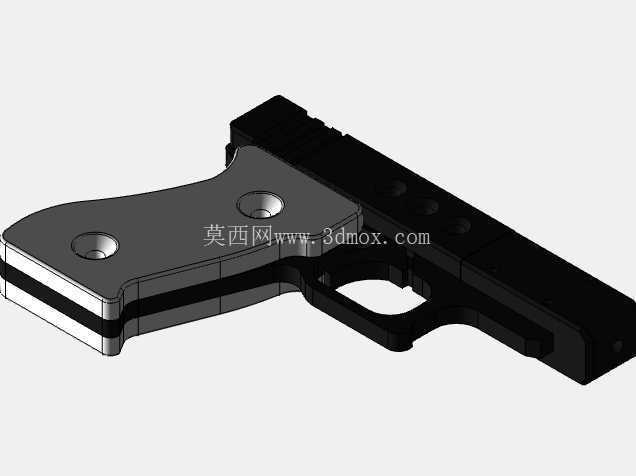

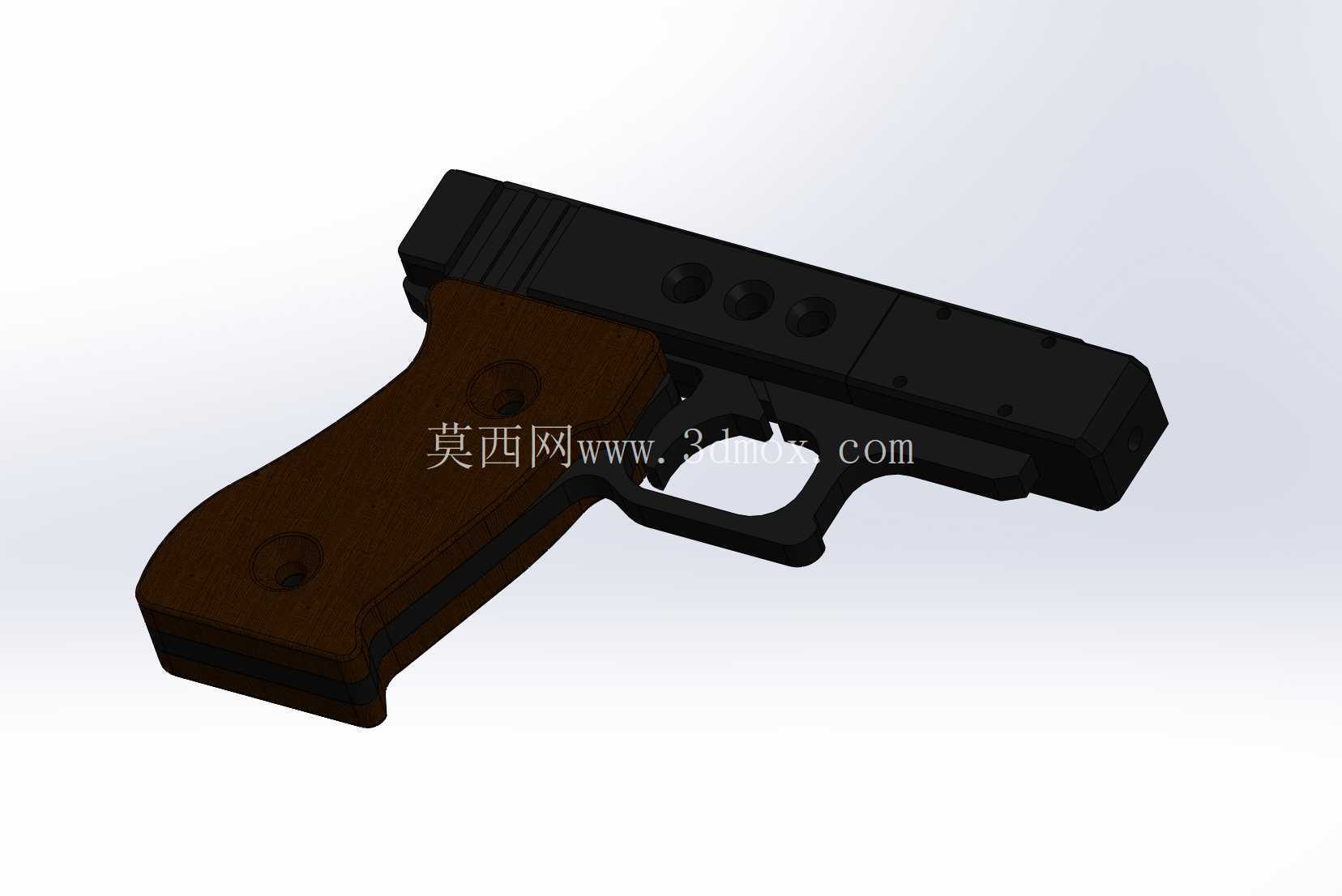

从结构设计角度拆解这款GB-22打印版手持发射器，首先要明确其核心应用场景是面向3D打印制作的轻量化个人防卫类器械验证，区别于传统金属加工的制式枪械，该结构完全适配FDM等主流桌面级3D打印工艺的成型边界，所有受力部件的壁厚、填充密度预设都围绕打印件的层间结合强度做了针对性优化，不需要额外的金属嵌件就能完成基础功能验证，适合结构爱好者做原理性验证与装配练习。

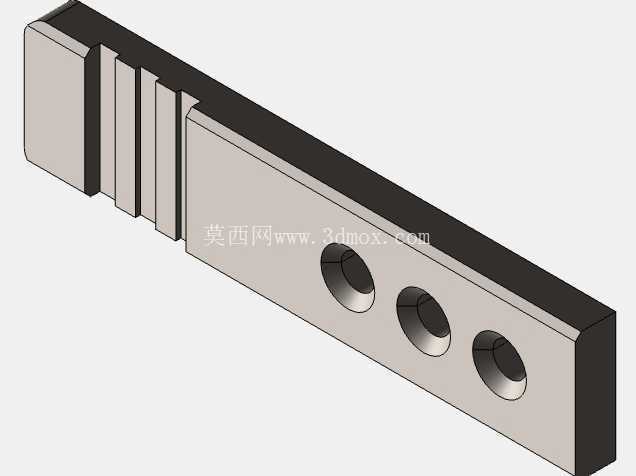

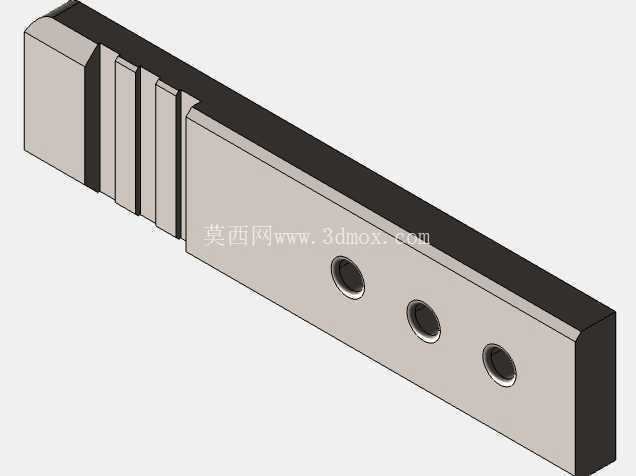

先看外形尺寸与安装边界，整枪长度控制在140mm级别，高度约110mm，握把最大宽度28mm，完全贴合成年男性单手握持的人机工程尺寸，所有外露棱边都做了R2以上的圆角过渡，既避免打印过程中的翘曲变形，也能防止握持时的硌手感。套筒部分的总长度为105mm，与握把组件的配合间隙预留了0.3mm的打印公差补偿量，不需要后期打磨就能实现顺畅的前后滑动，套筒顶部的三个圆形凹槽是减重设计，同时也能作为手动上膛时的防滑定位点，每个凹槽深度3mm，直径8mm，在不降低套筒结构刚度的前提下将打印耗材用量降低了12%左右。

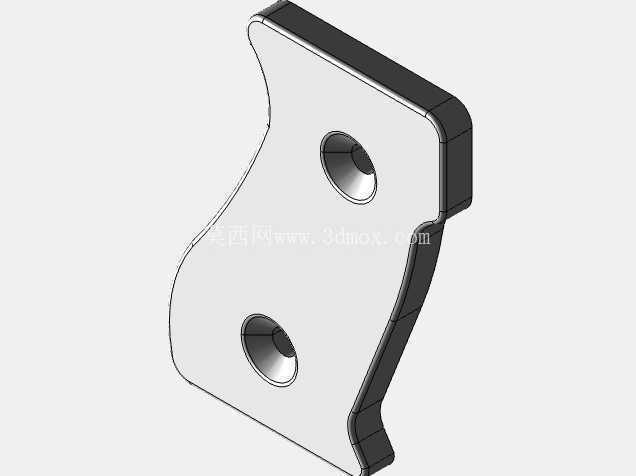

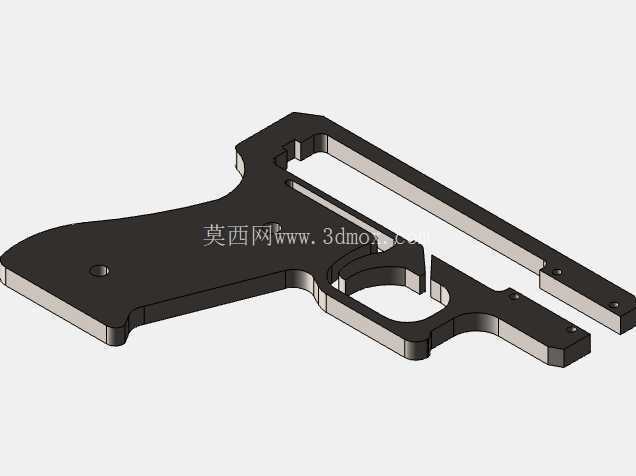

握把部分采用分层贴合的结构设计，对应.22lr弹药的尺寸做了握把内部的容弹空间预留，握把片的外形贴合手掌虎口的自然弯曲弧度，前后都做了网格状防滑纹，防滑纹深度0.8mm，宽度1.2mm，间距2mm，打印时不需要支撑就能直接成型。扳机护圈的内圈尺寸为32mm*22mm，足够戴薄手套操作，扳机的行程预设为5mm，扳机力通过内部的阻铁结构调整在25N左右，符合轻量发射器的操作力度要求，不会因为力度过大导致握持偏移，也不会因为力度过小出现误触发。

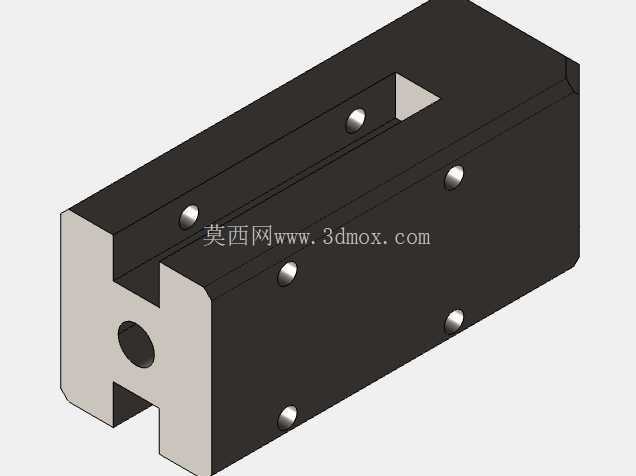

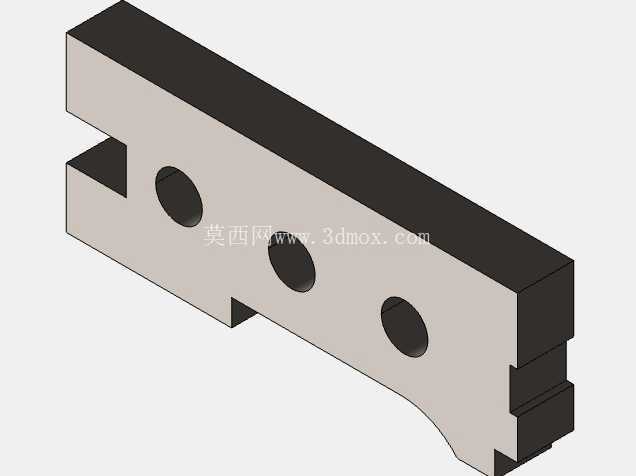

设计思路上完全遵循3D打印的工艺特性，所有零件的打印方向都做了预设，受力最大的阻铁、击针座部件都采用沿受力方向层叠打印的摆放方式，最大化层间结合强度，避免横向受力时出现层裂。整个结构没有复杂的曲面，所有装配关系都是直面配合，销钉孔的直径统一为3mm，只需要普通的3mm圆钢销钉就能完成整枪装配，不需要定制特殊规格的紧固件，大幅降低制作门槛。套筒与握把座的配合导轨采用一体式设计，不需要额外加装金属导轨，导轨的配合面做了0.2mm的间隙预留，考虑到PLA、PETG等常用打印耗材的热胀冷缩系数，在常温环境下不会出现卡滞或者松旷的问题。

实际用途层面，该结构主要用于机械原理教学、3D打印装配工艺验证，以及个人非致命性防卫器械的原理探索，不涉及制式枪械的杀伤性能优化，所有结构参数都控制在非致命器械的动能阈值范围内。击发机构采用平移击针设计，击针的突出量预设为1.2mm，刚好能够适配边缘发火弹药的底火击发要求，不会因为突出量过大击穿底火造成漏气，也不会因为突出量过小出现哑火。握把内部的弹匣槽尺寸适配单排.22lr弹药的弹匣，弹匣的插入深度为65mm，握把底部做了弹匣定位卡扣的安装位，卡扣采用弹性悬臂结构，直接打印成型就能实现定位功能，不需要额外加装弹簧。

从装配边界来看，整枪一共分为12个独立打印零件，加上3根销钉、1根击针弹簧、1根扳机弹簧就能完成总装，所有零件都不需要支撑结构，打印完成后只需要去除少量的打印拉丝就能直接装配，总装时间不超过20分钟。每个零件的壁厚最小处为2.5mm，满足PLA材料在常温下的结构强度要求，连续击发100次以内不会出现结构破损，套筒的复进簧安装位预留了直径6mm的孔位，适配线径0.8mm、外径5mm的标准复进簧，不需要定制特殊规格的弹簧。

功能特性上，该结构保留了自由枪机式发射器的核心原理，去掉了不必要的保险、空仓挂机等复杂结构，最大化简化零件数量，降低打印与装配难度，适合入门级结构爱好者理解枪械的基本工作原理。握把的倾斜角度为110度，符合自然指向性射击的人机工程要求，抬手时枪口自然对准目标位置，不需要额外调整手腕角度。套筒尾部做了防滑齿设计，防滑齿间距1.5mm，深度1mm，手动拉动套筒上膛时不会打滑，即使手上有汗也能可靠操作。

需要明确的是，该结构仅用于三维建模学习与机械原理验证，所有设计参数都围绕教学与工艺验证场景展开，不针对任何实际杀伤用途做优化，结构设计过程中充分考虑了3D打印材料的强度极限，避免出现过应力导致的零件破损，对于结构设计从业者来说，该模型是学习人机工程设计、打印件结构优化、简单机械机构设计的优秀参考案例，能够帮助理解公差预留、装配间隙设计、工艺适配等实际工程问题，而不是作为实际器械的生产图纸使用。
