微型加利尔步枪护木结构三维设计

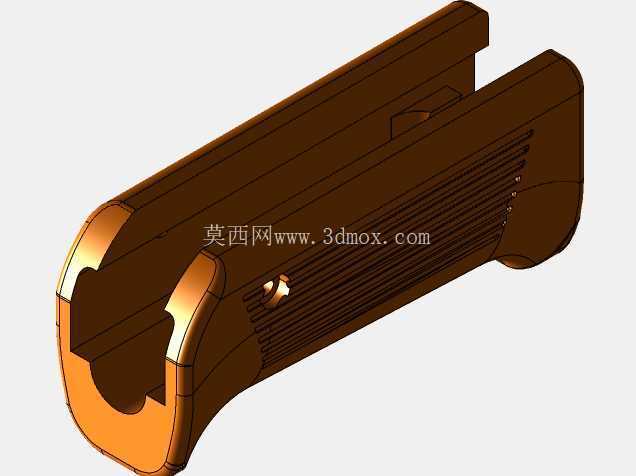

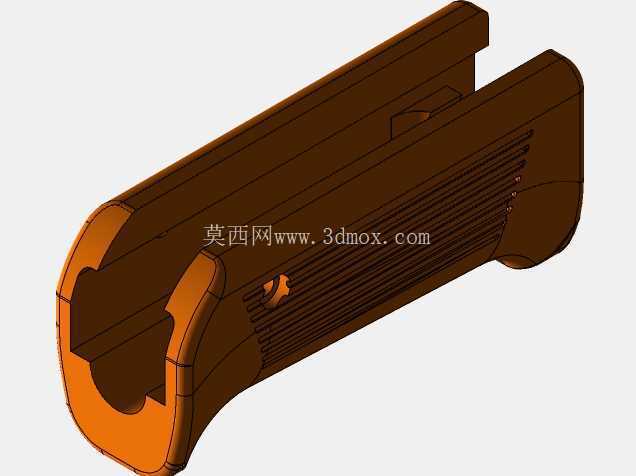

　　在轻武器配套零部件的设计体系中，护木是直接影响射手握持体验、枪械附件拓展能力与连续射击稳定性的核心结构件，本次呈现的微型加利尔步枪护木结构，完全参照早期该型步枪的木质护木实物测绘参数完成三维建模，还原了原版护木的安装适配逻辑与外形特征。从实际应用场景来看，这类护木主要适配短管型加利尔自动步枪，多用于紧凑环境下的战术行动场景，相比标准长度护木，其缩短的轴向尺寸能够有效压缩枪械整体长度，方便射手在狭窄空间内完成据枪、转向、瞄准动作，同时保留了护木隔绝枪管热量、提供稳定握持界面的基础功能。

　　从功能特性层面分析，该护木采用半包络式结构设计，内侧型腔完全匹配对应型号枪管与导气组件的外轮廓，安装后可通过前端限位凸台与机匣前端的定位槽完成卡合，配合后部的固定销孔实现无松动装配，连续射击时枪管传导的热量会被护木本体阻隔，避免射手握持时直接接触高温枪管造成烫伤；护木外侧加工有多道平行的纵向防滑槽，这些槽道并非单纯的装饰结构，槽深控制在1.2mm，槽间距均匀设置为4mm，既能够增加手掌与护木接触面的摩擦力，在射手手心出汗或者佩戴战术手套操作时也能保持稳定的握持力，同时纵向槽道还能引导护木表面的空气流动，辅助带走枪管辐射的部分热量，降低护木本体的温升速度。

　　从设计思路来看，建模过程中优先保证了安装边界的尺寸精度，护木整体轴向长度控制在128mm，最大外径为42mm，内侧型腔的非配合面预留了0.8mm的装配间隙，避免加工误差导致护木无法顺利套装到枪管组件上；配合面的尺寸公差严格控制在±0.1mm范围内，保证装配后护木与枪管组件的同轴度，避免出现护木偏斜影响握持手感或者附件安装精度的问题。护木前端的弧形过渡结构完全贴合射手握持时的手掌虎口轮廓，当射手采用正握姿势据枪时，虎口位置刚好与护木前端的弧面完全贴合，分散长时间据枪的局部压力，降低持续持枪的疲劳感；护木侧面预留的小型定位凸点，对应原版木质护木的固定销安装位置，能够兼容原厂的护木固定销组件，不需要对枪械本体做任何改装即可完成替换安装。在结构细节处理上，护木内侧的型腔做了不等厚设计，靠近枪管的部位壁厚设置为3.5mm，保证足够的隔热性能与结构强度，握持接触的外侧部位壁厚控制在2.8mm，在不影响结构强度的前提下尽可能降低护木的整体重量，避免枪械前端重量过大影响枪口指向性；护木尾部的对接端面加工有1mm深度的定位止口，与机匣前端的对接面配合后，能够完全封闭护木与机匣之间的装配缝隙，避免射击过程中的泥沙、灰尘进入护木内部附着在枪管表面，减少日常维护的工作量。

　　对于枪械配件改装、轻武器结构教学、战术装备模拟演示等场景而言，该护木的三维模型能够直接用于装配验证、结构演示或者改装方案的迭代设计，建模过程中还原的所有安装尺寸与结构特征，都可以作为实际加工生产的尺寸参考，不管是采用木质材料复刻原版外观，还是采用工程塑料、铝合金材料制作现代化改装版本的护木，都可以基于该模型的基础结构调整壁厚、增加皮卡汀尼导轨或者M-LOK拓展槽，快速衍生出不同功能定位的护木产品。在实际的结构验证过程中，该护木的受力点主要集中在握持区域与安装定位部位，建模时已经对这些部位做了局部的加厚处理，保证在正常握持受力、甚至依托护木做支撑射击的情况下，结构不会出现开裂或者变形的问题；防滑槽的边缘全部做了R0.5mm的圆角处理，避免尖锐棱角划伤射手手掌，同时也能减少应力集中，提升护木的抗冲击性能。
