达芬奇机枪结构件三维数模设计

本次拆解建模的构件属于早期速射武器的核心承载部件，对应达芬奇设计的多管速射枪械的枪身主体段，在整套武器系统中承担枪管固定、击发机构承载、握持受力传导的多重作用。从实际应用场景来看，这类复原建模的构件主要用于古典机械结构教学展示、古兵器复原研究、机械史科普展陈的实体3D打印制作，也可作为古典机械创新设计的参考原型，帮助设计者理解早期速射武器的布局逻辑，为现代紧凑型多管发射装置的结构排布提供历史思路参考。

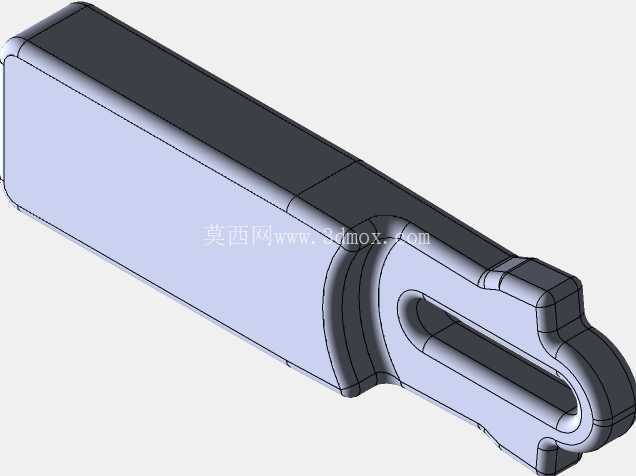

从功能特性上看，该构件采用一体化长条形主体结构，主体段为等截面矩形腔体，内部预留枪管安装孔位与击发组件的容纳空间，尾部的异形挂耳结构既可以作为握持时的受力限位点，也可用于连接枪架支撑结构，抵消连续发射时的后坐力偏移。构件表面做了等厚度的加强筋过渡处理，在主体与尾部挂耳的衔接位置采用大圆角平滑过渡，避免应力集中导致的结构断裂，这一设计细节也符合早期金属铸造构件的工艺特性，不需要复杂的二次加工即可完成铸造成型。

设计思路上，建模时优先还原了原始设计的工艺适配性，主体壁厚保持均匀，所有外凸棱边均做了R2左右的倒角处理，既符合铸造工艺的拔模要求，也能避免使用过程中锐边划伤操作人员。尾部的开槽结构采用等宽通槽设计，槽边与主体的衔接处做了加厚处理，保证挂接枪架时的连接强度，槽的宽度尺寸匹配通用的早期枪架挂接轴径，不需要额外加工转接件即可完成装配。主体段的平直度公差控制在0.1mm每百米长度范围内，保证多根枪管安装后的轴线平行度，避免发射时弹丸散布过大。

从外形尺寸与安装边界来看，该构件主体段宽度为42mm，高度为28mm，整体长度为215mm，尾部挂耳的最大外轮廓宽度为56mm，安装时需要预留的横向空间不小于70mm，纵向避让空间不小于40mm，尾部挂耳的开槽宽度为12mm，可适配直径10-11mm的连接销轴，销轴孔的同轴度公差控制在0.05mm以内，保证挂接后枪身转动灵活无卡滞。主体内部的枪管安装孔为等直径通孔，孔位间距保持一致，相邻孔的中心距为14mm，可容纳8-12根同口径枪管依次排布，击发机构的安装槽位于腔体上部，槽深8mm，可容纳整套簧片式击发组件，不需要额外在构件外部加装固定结构。

实际建模过程中，对原始手稿中的模糊尺寸做了工程化修正，将手稿中不合理的锐角衔接全部改为圆角过渡，调整了尾部挂耳的受力角度，让后坐力的传导方向与挂耳的主受力方向重合，减少连接部位的剪切应力。同时统一了所有壁厚尺寸，将主体壁厚控制在3.5mm，既保证结构强度满足发射时的承压要求，也尽可能控制构件整体重量，方便单人携行操作。构件外表面没有多余的装饰结构，所有型面变化均服务于功能需求，这也符合早期实用机械的设计逻辑，没有冗余的装饰性特征，每一处结构凸起或凹槽都有对应的功能作用。

在装配适配性上，该构件与其他部件的连接全部采用可拆卸式结构，枪管从前端插入后通过侧面的顶丝固定，击发组件从上部腔体装入后通过盖板封挡，尾部挂耳直接与枪架销轴配合，不需要焊接或铆接等永久连接工艺，方便日常的拆解维护与零件更换。建模时所有配合面均预留了0.2mm的装配间隙，适配3D打印、砂型铸造等多种加工工艺的精度要求，不需要二次修配即可完成整体装配，对于古典机械复原项目来说，这种参数设置可以大幅缩短实物制作的周期，减少后期适配调整的工作量。
