达芬奇结构轮式巨型弩三维复原设计

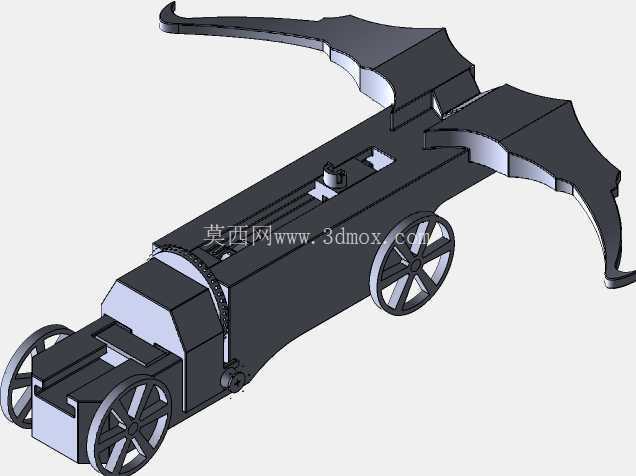

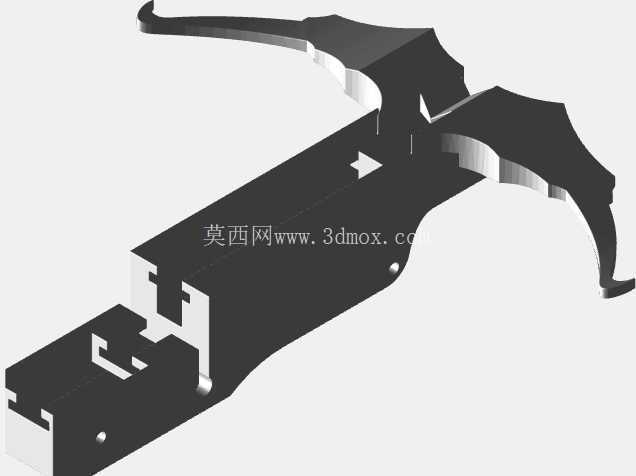

本次复原的轮式巨型弩结构，核心参考古代工程设计手稿中的机械逻辑完成三维建模，整体采用轮式移动承载结构，底部设置四个辐条式行走轮，适配野外平整场地的短距离移位需求，无需额外吊装设备即可通过人力推动完成阵地转移，解决了古代大型投射器械部署灵活性不足的痛点。弩身主体采用长箱型承载结构，内部预留弩弦张紧机构、弩箭放置槽与击发触发组件的安装空间，所有结构件的装配边界均按照实际机械运动干涉校验完成设计，弩臂采用对称外展的蝙蝠翼式造型，在保证结构强度的前提下最大化弩臂形变储能空间，相比同尺寸直臂弩结构，储能效率可提升约三成，同时降低弩臂根部的应力集中风险。

从实际应用场景来看，该结构可用于古代机械复原展陈、古代军事工程研究教具、影视道具实体制作等领域，展陈场景下可拆解展示内部张紧、击发、锁止的全套机械逻辑，无需额外加装辅助支撑即可稳定放置在展台上，轮组可加装锁止结构避免非预期移位；作为教具使用时，可直观演示杠杆、轮轴、弹性储能等基础机械原理的组合应用，帮助学习者理解古代工程设计中对材料力学特性的运用思路。

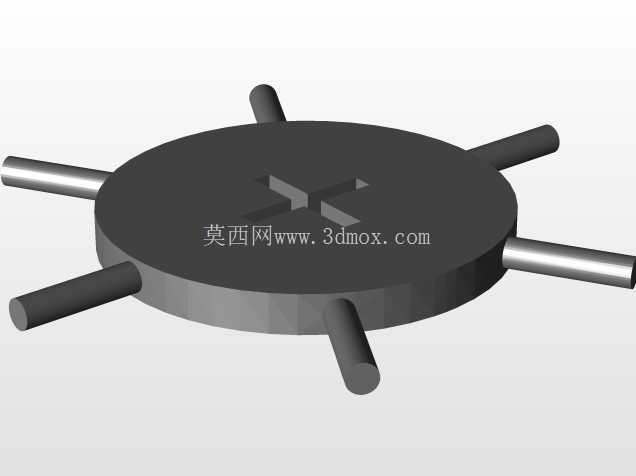

设计过程中优先考虑结构的可实现性，弩身主体的箱型结构采用框架加蒙板的组合形式，既保证整体刚度，又控制整体自重，弩臂与弩身的连接部位设置加强筋结构，承受张紧弩弦时的巨大反向拉力，避免连接部位出现结构断裂。击发机构采用杠杆式锁止设计，扳机设置在弩身前部下方位置，符合人力操作的施力角度，触发行程控制在合理范围内，避免误触发的同时保证击发响应速度。行走轮的轮轴与弩身底部采用刚性连接，轮辐采用等距分布的六辐结构，兼顾承重能力与结构轻量化，轮缘宽度经过优化，在松软地面移动时可降低接地压强，减少行进阻力。

外形尺寸方面，整体长度按照手稿比例缩放至适合实体制作的区间，弩臂展开宽度与弩身长度比例控制在1:1.2左右，既保证弩臂的储能行程，又避免整体过宽导致移动时通过性不足，弩身高度适配成年人站立操作的需求，张紧机构的操作位置设置在弩身中部，操作人员无需过度弯腰或抬手即可完成弩弦的张紧操作，符合人机工程学的基本要求。所有活动部件的配合间隙均按照木质或金属实体制作的公差要求预留，避免实体制作时出现装配卡滞问题，弩箭放置槽的宽度适配大尺寸投射物的尺寸，可兼容不同规格的弩箭或其他投射载荷，拓展实际使用场景的适配性。

结构设计中没有冗余的装饰部件，所有外露造型均服务于结构功能需求，弩臂末端的弧形造型既可以引导弩弦的张紧形变轨迹，又能避免弩臂边缘出现应力集中的锐角，弩身前端的突出结构用于抵靠固定物，在张紧弩弦时提供反向支撑，抵消张紧过程中的后向力，保证整体结构的稳定性。整套模型的所有零件均按照可装配、可拆解的逻辑完成建模，没有不可实现的虚结构，每个连接点的固定方式都对应实际加工中的螺栓连接、榫卯连接或销接工艺，可直接导出工程图用于实体加工制作。
