ZIL-131军用越野载货卡车三维结构

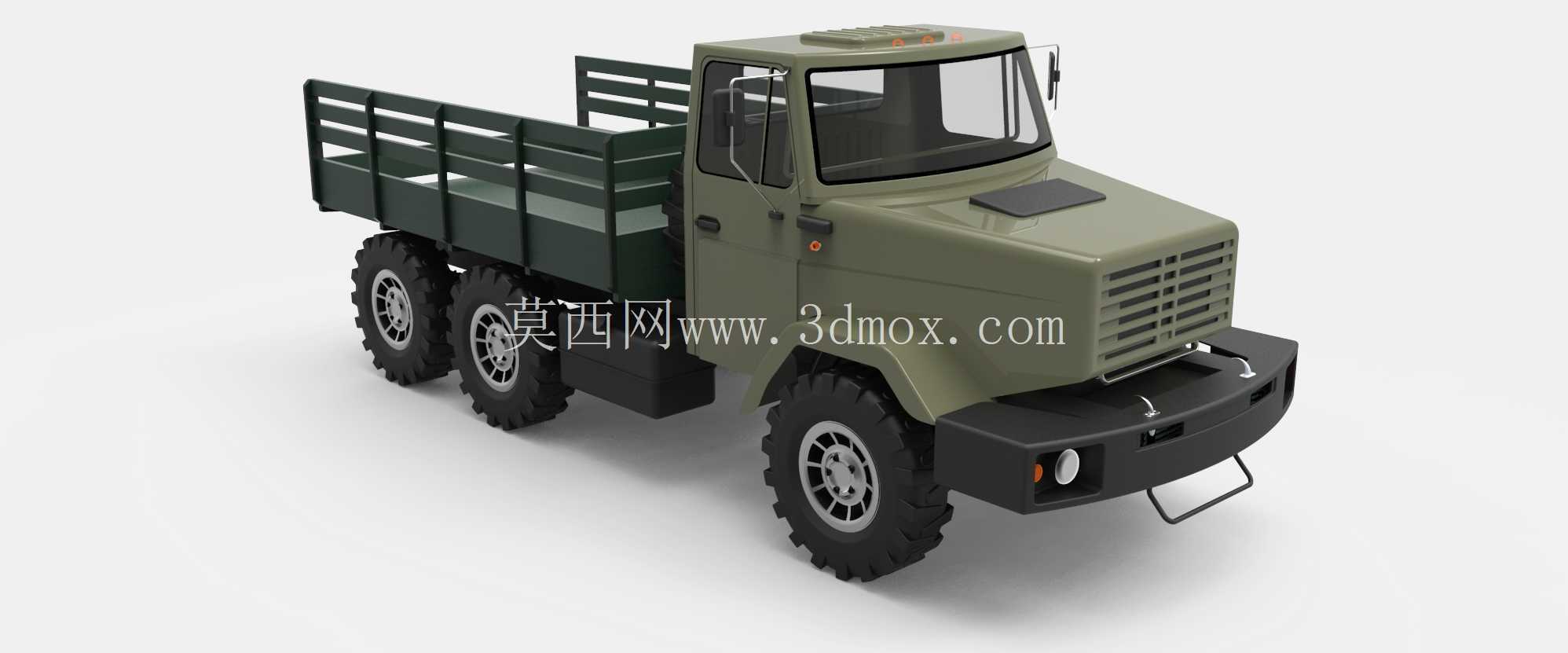

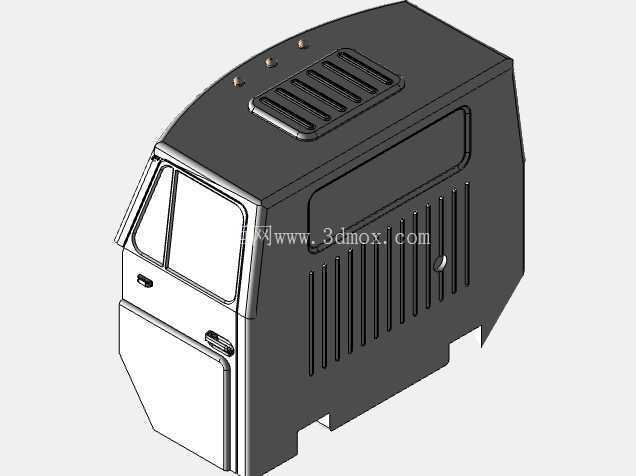

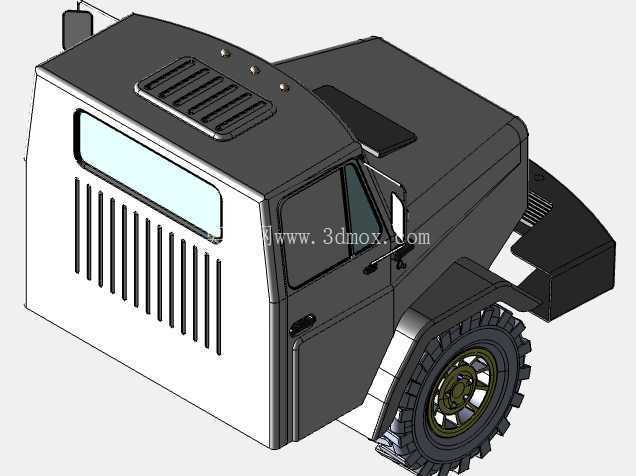

　　该模型还原的是经典6×6驱动布局的越野载货卡车，这类车型最初的设计定位是满足复杂地形下的物资运输需求，在非铺装路面、泥泞冻土、山地林区等通行条件恶劣的场景中，能够承担兵员输送、后勤补给、装备拖曳等核心任务，相比普通公路货运卡车，其通过性设计优先级远高于高速行驶性能。从结构设计逻辑来看，整车采用长头驾驶室布局，发动机舱前置留出了足够的碰撞缓冲空间与维修操作空间，驾驶室本体为方正的棱角化造型，钣金曲面多采用小曲率设计，既降低了冲压加工的工艺难度，也便于在战地场景下快速进行钣金修复，驾驶室顶部预留了通风窗与示廓灯安装位，前挡风玻璃为大倾角分体式设计，兼顾驾驶视野与正面迎风的抗冲击能力。

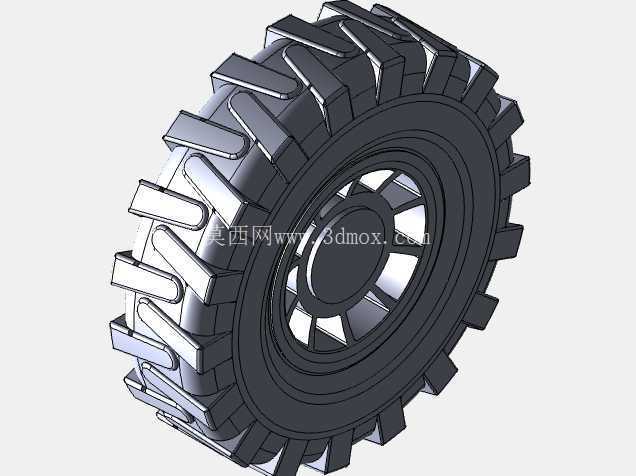

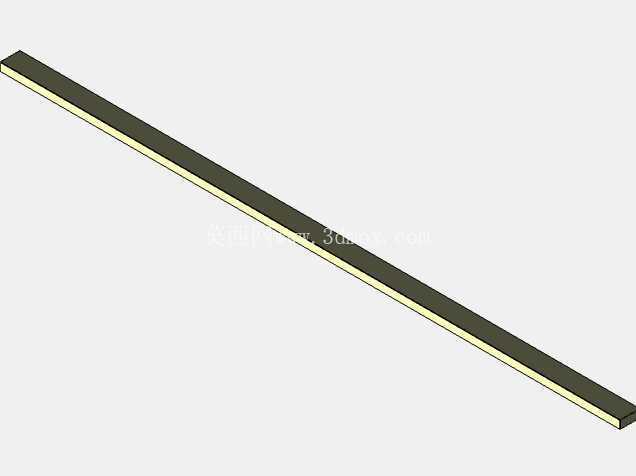

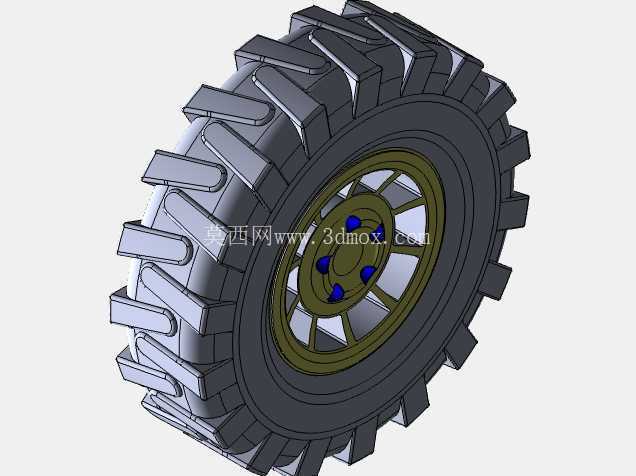

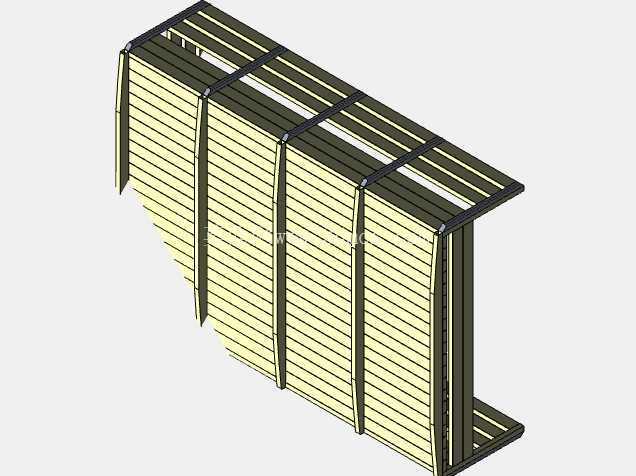

　　底盘部分采用非承载式车身结构，梯形大梁贯穿整车前后，为上装货厢、动力总成、悬挂系统提供了刚性安装基础，三轴布局中前桥为转向驱动桥，中后轴为贯通式驱动桥，配合大花纹深沟槽的越野轮胎，能够在松软路面提供足够的抓地力，轮胎接地比压经过匹配设计，避免在泥泞、沙地场景下出现陷车问题。货厢部分采用栏板式结构，侧栏板与后栏板为可翻转设计，栏板上的加强筋采用等间距布置，既保证栏板在装载散装货物时的抗变形能力，也不会过度增加整车自重，货厢底板采用防滑波纹结构，防止货物在车辆越野行驶时出现滑移，货厢前端与驾驶室之间留出了足够的安全间隙，避免车辆紧急制动时货厢内货物撞击驾驶室后部。

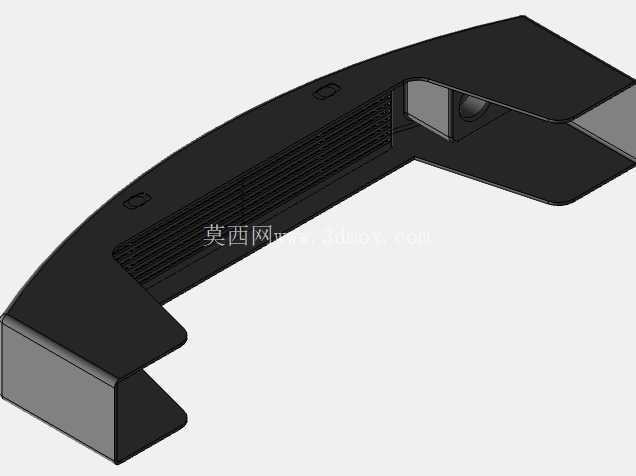

　　前保险杠采用加厚钢制结构，集成了前照灯、转向灯安装位，下部设置了拖曳挂钩与防护杠，能够在轻度碰撞时保护前部散热系统与转向机构，保险杠下方的挡泥结构能够阻挡行驶中车轮卷起的泥水飞溅到发动机舱散热片上，避免散热效率下降。建模过程中对整车的安装边界做了完整还原，各部件之间的装配间隙符合实车的工艺公差要求，比如驾驶室与车架之间的悬置安装点位置、货厢与车架的连接支座位置、传动轴与驱动桥的连接角度都参考实车参数做了匹配，转向系统的拉杆布局、悬挂系统的钢板弹簧安装座位置都做了结构还原，能够直观展示整车的动力传递路径与载荷传递路径。

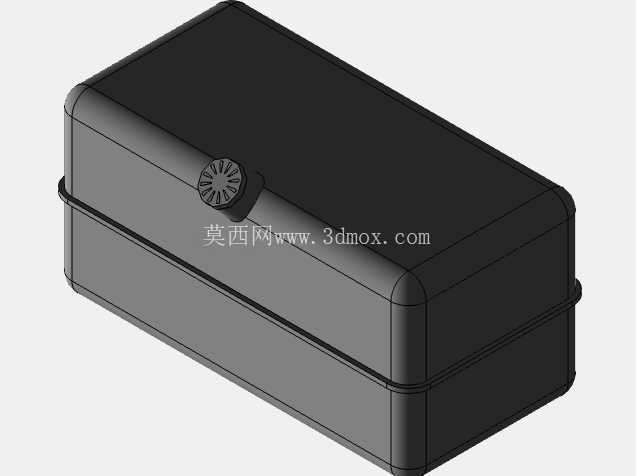

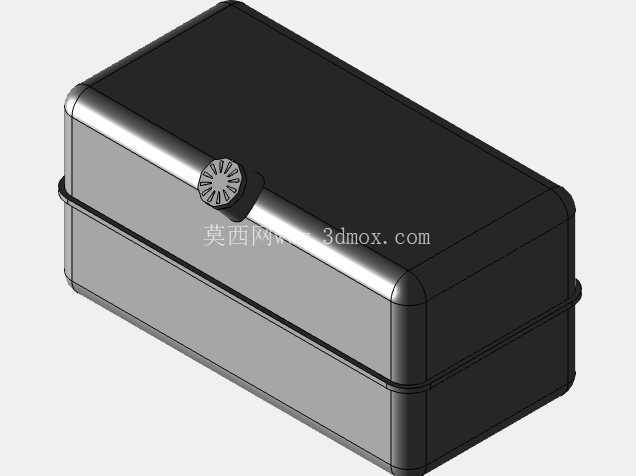

　　这类车型的上装具备很强的拓展性，除了标准栏板货厢之外，还可以根据使用需求改装为油罐车、维修工程车、雷达搭载车、方舱指挥车等不同功能的专用车型，建模时保留了车架上的通用安装孔位特征，方便后续进行不同上装的改型设计。从外形尺寸的匹配来看，整车的轴距、轮距、接近角、离去角、纵向通过角都符合越野车辆的设计规范，前悬长度控制在合理范围，保证足够的接近角避免爬坡时车头托底，后悬长度兼顾货厢装载长度与离去角要求，避免下陡坡时车尾剐蹭地面。驾驶室内部的操纵件布局也做了简化还原，方向盘位置、换挡杆位置、踏板位置都符合人体工程学设计要求，能够满足驾驶操作的空间需求，车门的开启角度、上下车踏板的位置也做了对应设计，方便人员快速上下车辆。整车的管线布局在模型中做了特征化体现，比如车架侧面的燃油管路、制动管路、电气线束的走向都沿着大梁内侧布置，避免越野行驶时被飞石或障碍物剐蹭损坏，燃油箱布置在车架侧面的防护区域内，采用钢制外壳做防撞保护，避免复杂路况下油箱被磕碰破损。
