四旋翼小型航拍无人机结构设计方案

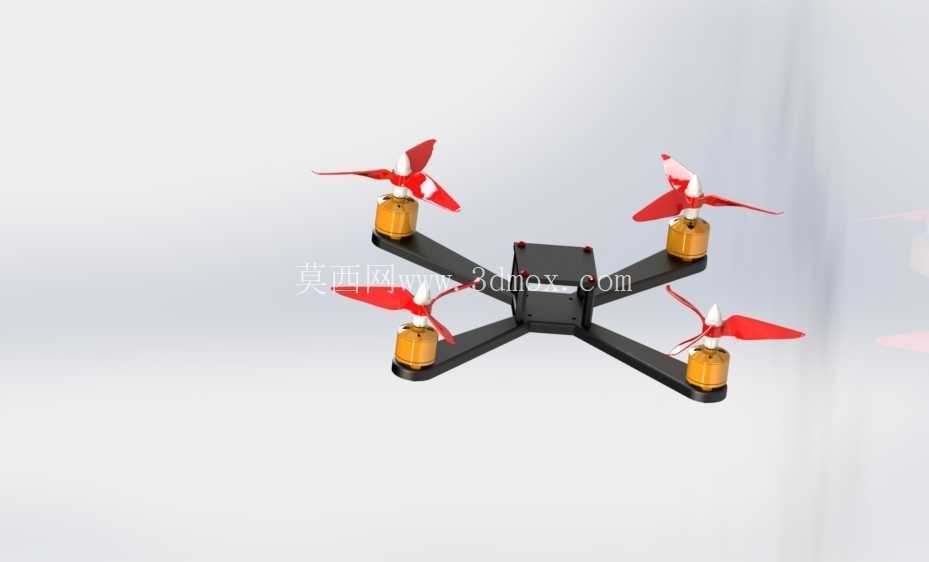

这款四旋翼飞行器的机架采用X型对称布局设计，核心承载结构选用碳纤维复合板材加工成型，中心飞控安装区域预留了36*36mm的标准安装孔位，可兼容市面上主流的开源飞控板与集成式电调模块，四个机臂从中心盘向外延伸的长度为120mm，机臂末端的电机安装座预留了M3规格的螺纹孔，适配2204、2206系列无刷电机的安装需求，整体机架对角线轴距达到280mm，属于小型穿越航拍类飞行器的常规尺寸区间。

从实际应用场景来看，这类小型四旋翼飞行器可适配室内外低空航拍、小型场地测绘、教学实验演示等多种场景，机架下方预留了两层安装位，上层可放置图传发射模块与GPS接收天线，下层可挂载轻量化运动相机或者微型任务载荷，载荷安装区域的最大承重设计为250g，可满足多数小型航拍设备的挂载需求。机臂与中心盘的连接采用快拆式卡扣结构，日常收纳时可将四个机臂向内折叠，折叠后整体尺寸可缩小至120*120*60mm，能够放入常规尺寸的便携背包中，外场作业携带时无需额外拆解电机接线，展开后仅需锁紧卡扣即可完成飞行前的结构准备。

动力系统的匹配上，每个机臂末端的电机安装座设计了15°的前倾安装角，可抵消飞行器前飞时的机身俯仰阻力，提升高速飞行时的姿态稳定性，螺旋桨选用5寸三叶正反桨，桨叶安装位预留了5mm的轴孔，可适配多数无刷电机的输出轴规格，相邻两个机臂的螺旋桨旋转平面间距为35mm，可避免大机动飞行时桨叶发生打桨干涉。中心盘的上层设计了电池绑带固定槽，可适配2S-4S规格的锂聚合物电池，电池安装位置处于整机重心的正下方，可通过调整电池前后位置微调整机重心，确保飞行时四个电机的动力输出保持均衡，减少不必要的动力损耗。

布线设计上，中心盘内部预留了10mm高度的走线空腔，电调信号线、电机电源线、图传与飞控的连接线均可从空腔内排布，避免线材外露在飞行过程中被桨叶打到，同时中心盘侧面预留了USB调试接口的开孔，外场调试飞控参数时无需拆开上盖即可直接连接数据线。起落架采用轻量化的尼龙材质注塑成型，安装在中心盘下方的四个角点位置，起落架高度为35mm，可确保挂载的相机镜头不会在降落时接触地面，同时起落架采用快拆式插拔设计，炸机损坏时可单独更换，无需更换整个机架结构。

从结构强度设计来看，机臂的截面采用U型槽结构，在保证轻量化的同时提升了抗扭刚度，可承受飞行过程中电机产生的振动与大机动动作的弯曲载荷，中心盘的上下盖板采用2mm厚度的碳纤维板，通过四个M2.5的尼龙柱连接固定，既保证了结构强度，又避免了金属螺丝对飞控磁罗盘产生电磁干扰。整机的安装边界设计充分考虑了常用配件的兼容性，所有安装孔位均采用航模领域的通用标准，用户可根据自身需求更换不同KV值的电机、不同尺寸的螺旋桨或者不同规格的飞控模块，无需对机架进行二次打孔加工。

在实际飞行的工况适配方面，机架的振动传递路径上预留了减震球安装位，飞控安装板可通过四个硅胶减震球与中心盘连接，可过滤电机高速旋转产生的高频振动，避免飞控的加速度计与陀螺仪数据出现噪声，提升飞行姿态的解算精度。机臂末端的电机安装座设计了散热槽，可在电机持续大油门输出时引导气流带走电机产生的热量，避免电机过热导致的动力衰减或者磁钢退磁问题。整机的气动外形上，机臂采用流线型截面设计，可减少前飞时的空气阻力，相比等截面的方形机臂，相同动力配置下可提升约8%的飞行续航时间。
