履带式弹炮结合防空作战装备结构设计

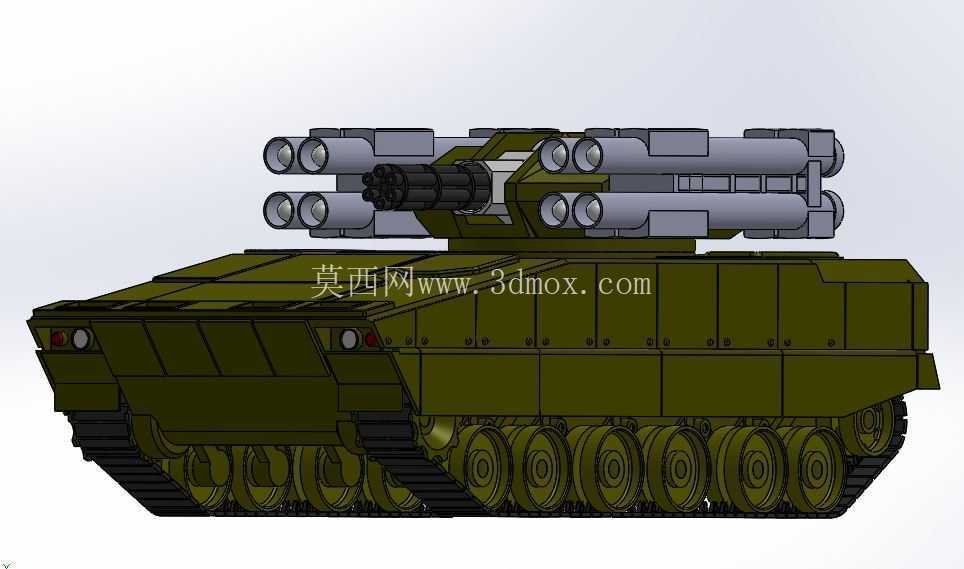

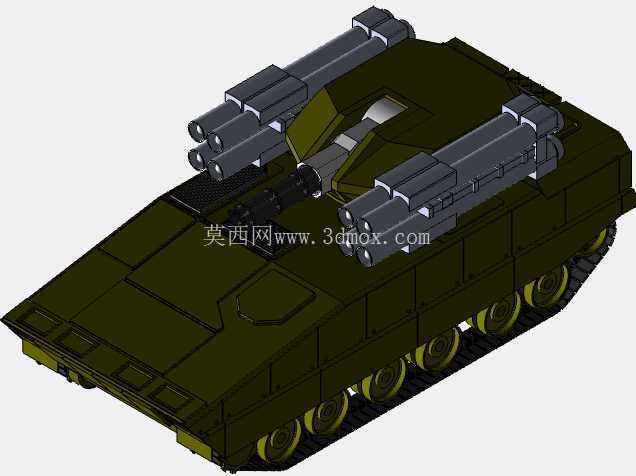

　　该装备采用履带式行走底盘作为承载基体，整体布局遵循陆用机动防空作战的实际使用逻辑，底盘部分沿用成熟履带装甲输送车的行走机构构型，单侧设置7对负重轮配合前置诱导轮、后置主动轮，搭配挂胶履带板，可适应泥泞、滩涂、山地碎石路等多种非铺装路面通行需求，底盘离地间隙按照野战通行标准设定，可越过0.8米高度垂直障碍、跨越2.5米宽度壕沟，满足前线伴随装甲集群推进的机动要求。上部作战模块集成小口径速射机关炮与多联装防空导弹发射装置，两种武器系统共架安装在可360度回转的炮塔基座上，炮塔回转支承采用交叉滚子结构，可承受武器发射时的后坐载荷与行进间的冲击载荷，水平回转速度满足近程防空作战中对低空快速目标的跟踪响应要求。

　　速射机关炮布置在炮塔中部位置，炮管采用多管旋转构型，射速区间覆盖近程反导、打击低空突防飞行器的需求，供弹链路布置在炮塔内部弹舱区域，可实现连续供弹不中断，炮口初速匹配对2000米斜距内空中目标的有效毁伤要求。导弹发射装置对称布置在机关炮两侧，每侧设置上下两排共4具发射筒，发射筒采用轻量化复合材料成型，安装角度预设为固定仰角，发射时可通过炮塔整体回转对准目标方向，导弹有效射程覆盖300米至8000米的近程防空区域，与速射炮形成射程衔接的火力覆盖网，可应对武装直升机、低空固定翼飞机、巡航导弹、低空无人机等多种空中目标。

　　炮塔外部采用倾斜装甲构型设计，可抵御轻武器子弹与炮弹破片的打击，装甲板厚度按照前线作战的防护等级要求设定，炮塔与底盘之间采用密封旋转连接结构，具备三防能力，可在核生化污染环境下持续作战。底盘内部从前到后依次设置驾驶舱、动力舱、战斗舱与弹药储备舱，动力系统采用大功率柴油发动机，匹配液力机械传动装置，整车最大公路行驶速度可达到65公里每小时，最大行程满足野战部署的续航要求。驾驶舱设置在车体前部左侧，驾驶员观察窗采用防弹玻璃搭配潜望镜结构，可在闭窗状态下获得足够的前方视野，车长位置设置在驾驶舱右侧，配备周视观察镜可掌握周边战场态势。战斗舱内布置炮长与火控操作工位，火控系统集成雷达搜索、光电跟踪设备，可在行进间完成对目标的搜索、锁定与打击，系统反应时间从发现目标到首发射击控制在8秒以内，满足近程防空的快反要求。弹药储备舱分别存储机关炮弹药与防空导弹，弹药架采用模块化固定结构，可在野战条件下快速完成弹药补给，舱内设置抑爆装置，可在弹药被意外击中时降低殉爆风险。整车外形尺寸满足铁路运输、公路平板车运输的装载边界要求，宽度不超过3.4米，高度在行军状态下不超过3.2米，可无需拆解直接通过标准铁路平车运输，也可由中型运输机进行空运投送。

　　在结构设计过程中，重点考虑了武器系统发射时的受力平衡，通过调整炮塔回转中心的位置，让速射炮与导弹发射装置的重心尽量靠近回转中心，降低回转驱动的功率损耗，同时在炮塔座圈位置设置阻尼缓冲结构，吸收武器连续发射时的后坐振动，避免振动传导到底盘影响行驶稳定性。行走机构的扭杆悬挂系统进行了针对性刚度匹配，可承受炮塔增加武器载荷后的重量变化，保证越野行驶时的平稳性，避免火控系统因颠簸出现瞄准偏差。电气系统采用24V车载直流供电体系，火控系统、炮塔驱动系统、通信系统分别设置独立供电回路，避免大功率设备启动时的电压波动影响精密电子设备运行，整车线缆采用屏蔽线缆，沿车体侧壁的走线槽布置，外部设置装甲护板保护，避免被破片损伤。该装备可配属合成旅防空营，伴随装甲突击群执行前沿防空任务，也可部署在要地周边执行要点防空任务，针对低空突防目标构建末端防御屏障，相比单一火炮或单一导弹的防空装备，弹炮结合的构型可兼顾不同距离、不同类型目标的打击需求，减少作战单元的配置数量，提升防空作战的效费比。
