垂直起降无人机用JX8机翼连接器结构

在垂直起降类无人机的结构设计中，机翼与机身的连接环节一直是影响整机维护效率、结构可靠性的核心节点，尤其是针对可现场部署、需要频繁转场作业的混合动力量产机型，传统的螺栓紧固连接方案不仅拆装耗时，反复拆装后还容易出现定位偏差、螺纹磨损滑牙等问题，直接影响机翼装配精度与飞行安全。这款JX8连接器正是针对这类垂直起降飞行器的机翼连接需求开发的专用结构件，从实际作业场景的痛点出发完成全流程结构设计。

从实际使用场景来看，这类连接器主要适配固定翼垂直起降混合动力无人机、可拆卸式现场部署无人机以及研发阶段的原型验证平台，既要满足日常转场运输时机翼快速拆卸收纳的需求，也要保证飞行过程中机翼承受轴向剪切载荷时的连接强度，不能出现松动、位移甚至脱开的风险。设计之初就针对垂直起降飞行器机翼的典型载荷工况做了定向优化，摒弃了冗余的结构设计，整体采用紧凑型布局，在保证连接强度的前提下尽可能压缩结构体积、降低零件自重，匹配无人机整机轻量化的设计要求。

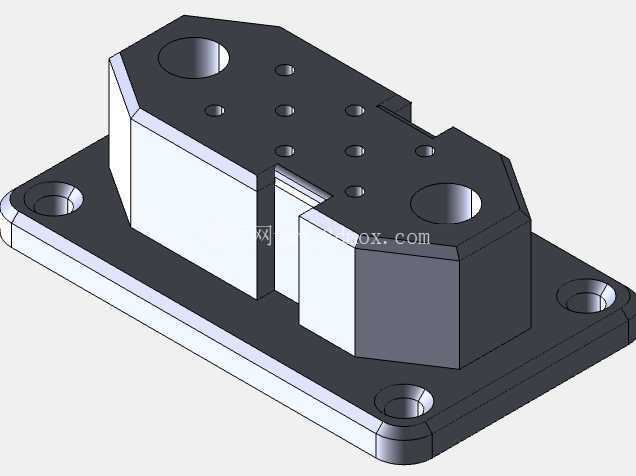

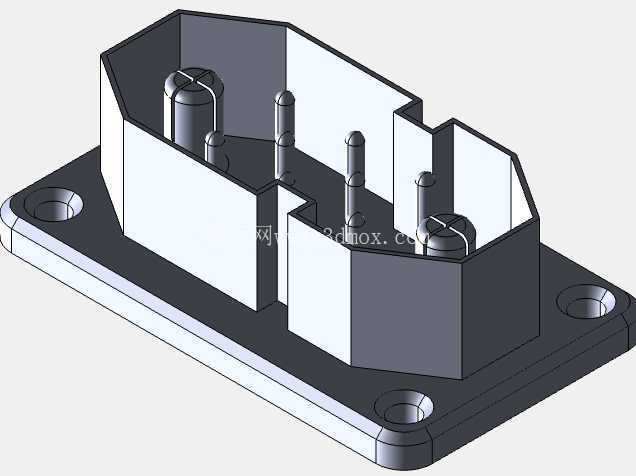

功能特性上，这套连接器包含公头、母头两个配对组件，自带精准对准功能，装配时无需反复调整对位，插合后即可实现翼梁的精确定位，能有效控制机翼的装配位置误差，避免因机翼安装偏差带来的飞行气动性能变化。连接结构支持快速释放，无需复杂工具即可完成机翼的拆装操作，大幅缩短外场作业时的装机、拆收纳时间，也便于日常运输过程中的部件维护更换。紧固件适配方面，结构预留了标准M4/M5紧固件安装位，同时配套定位销结构，既可以通过螺栓完成锁紧固定，也能通过定位销承受剪切载荷，避免螺栓长期受剪出现疲劳断裂的问题。

选材与工艺适配层面，这套连接器的结构设计同时兼容两种加工路径：小批量原型制作阶段可以采用铝材CNC机加工的方式生产，快速完成样件制作与装机验证；进入量产阶段后，也可以采用PA12材料通过SLS工艺3D打印批量生产，在满足结构强度要求的前提下进一步降低零件自重、压缩生产成本，平衡原型验证阶段的加工灵活性与量产阶段的成本、重量控制需求。

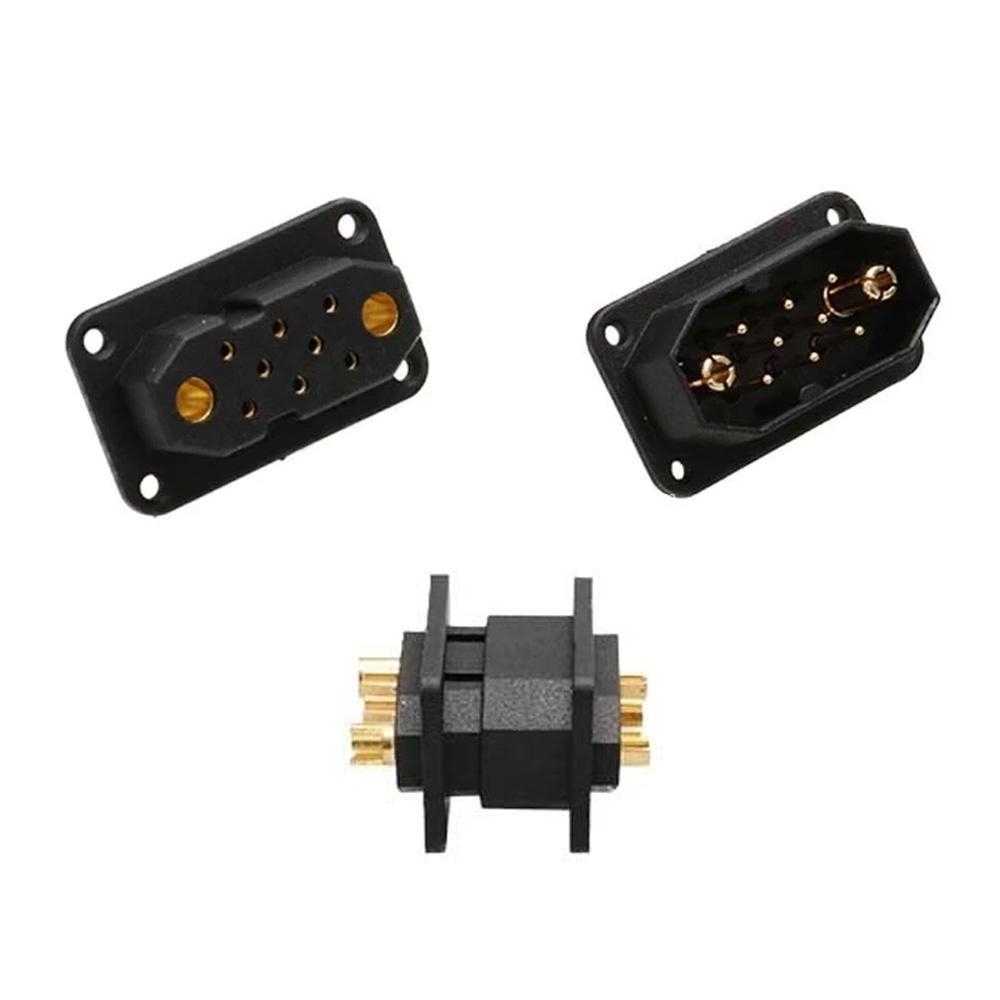

安装边界与尺寸设计上，连接器的法兰安装面采用带安装孔的板式结构，四个角位预留的安装孔可以直接与机翼、机身的预埋结构件固定，安装孔位的间距经过匹配计算，不会与机翼内部的舵机走线、动力线束布置产生空间干涉。公母头插合后的对接面做了贴合限位设计，插合到位后即可形成稳定的刚性连接，不会出现轴向窜动；插针部位采用镀金导电材质，在实现机械结构连接的同时，也可以兼顾机翼端航电设备、舵机线路的电气连接需求，无需额外布置对接接插件，进一步简化机翼内部的走线设计。整体结构的外形轮廓做了倒角处理，没有尖锐凸起，避免拆装过程中划伤操作人员或者损坏机翼蒙皮结构；对接部位的导向结构做了大角度导入设计，即使外场作业视线不佳、操作空间有限，也能顺利完成插合对位，不会出现插针顶弯、结构卡滞的问题。

从结构可靠性角度出发，这套连接器的设计充分考虑了反复拆装的磨损问题，对接配合面的公差经过合理匹配，既保证插合过程顺畅无卡滞，也能控制配合间隙避免飞行过程中出现连接晃动；定位销与销孔的配合选用过渡配合公差，长期反复拆装也不会出现定位精度下降的问题。整套结构的强度经过载荷校核，能够覆盖垂直起降无人机在悬停、平飞、机动动作等不同飞行工况下的机翼载荷要求，在强度、可重复拆装性能、轻量化三个核心指标上做到了平衡，既可以满足研发阶段原型机快速迭代、频繁拆装测试的需求，也能适配量产机型长期外场作业的使用要求。
