轮式近程防空导弹发射车结构三维设计

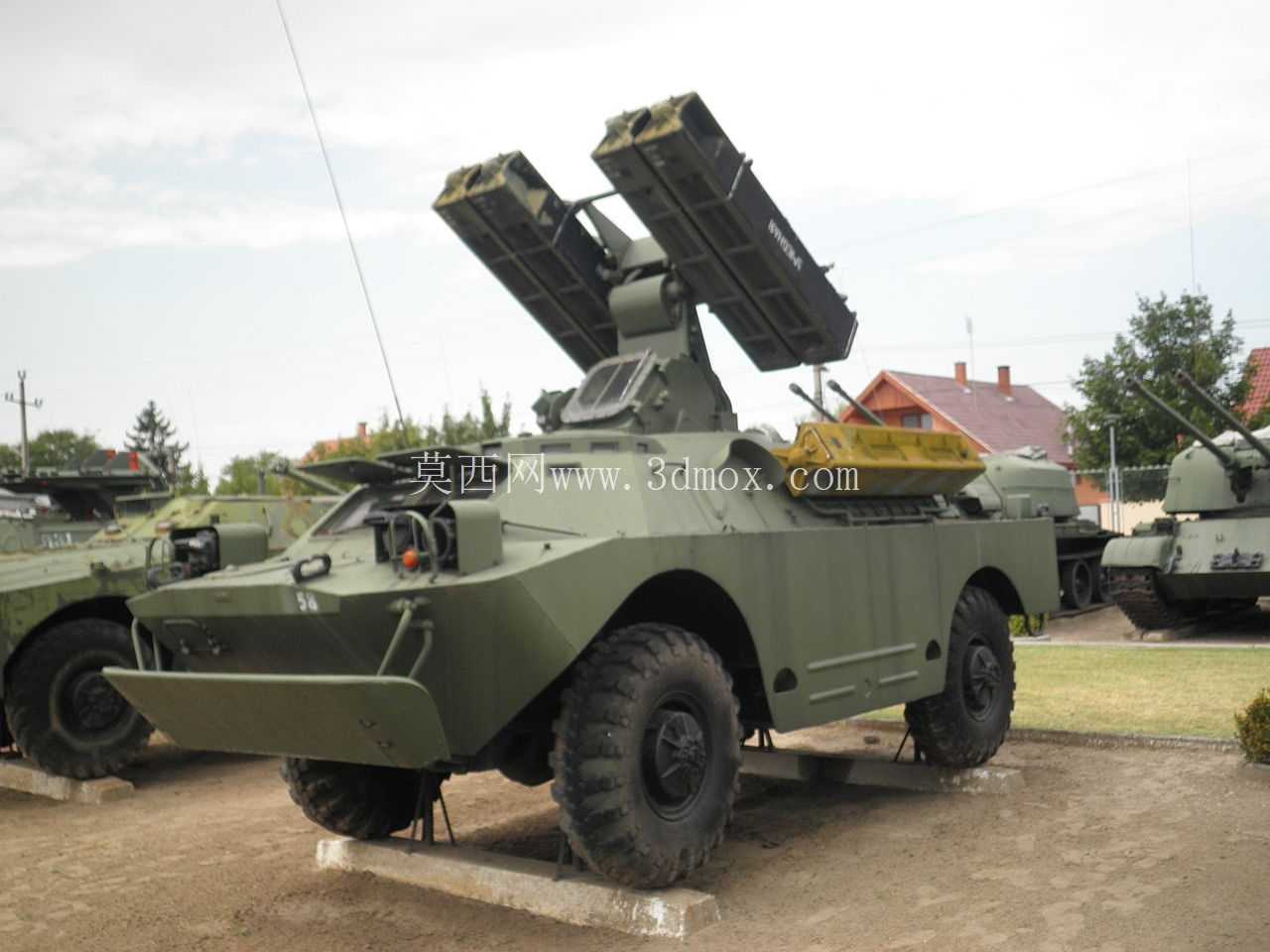

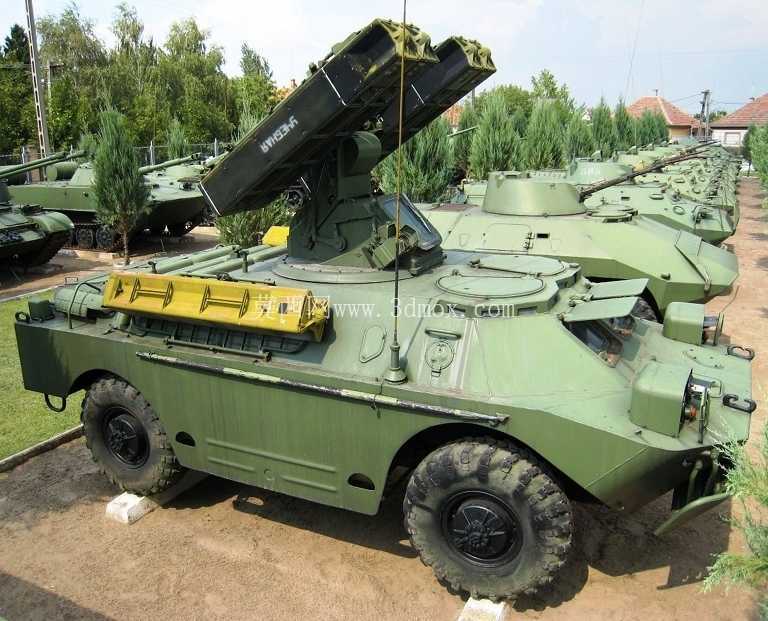

　　从底盘设计维度来看，该载具沿用4×4轮式两栖装甲底盘的整体布局，车体采用全焊接钢制装甲结构，可抵御轻武器子弹与炮弹破片的打击，车体前部设置防浪板结构，满足无准备状态下的江河浮渡需求，底盘离地间隙保持在原有车型的适配范围，兼顾公路行驶的高速性与越野路段的通过性，轮胎采用带中央充放气系统的越野轮胎，可根据不同路面工况调整轮胎气压，适配泥泞、沙地、硬质铺装路面等多种通行场景。上装武器站部分采用四联装导弹发射架设计，发射架采用俯仰与回转两轴驱动结构，可实现360度方向回转与大角度俯仰调节，发射架平时可向下折叠收放，降低整车行军状态的高度，满足公路运输、铁路运输的限界要求，作战状态下可快速起竖转向目标来袭方向。该模型还原的是基于BRDM-2两栖轮式装甲底盘改装的近程防空导弹发射系统，这类装备主要配属陆军摩步分队、装甲分队的随行防空梯队，承担行进间与阵地驻防状态下的低空近程防御任务，主要拦截目标为低空突防的固定翼战机、武装直升机、低空巡航导弹以及低空飞行的无人机类目标，填补单兵便携式防空导弹与中近程防空导弹系统之间的射程与火力空白，为前沿作战分队提供半径5公里以内的对空掩护屏障。

　　发射筒采用密封储运发一体化设计，筒内预装导弹，日常维护无需开筒，可大幅降低一线运维的工作量，发射架与底盘之间设置旋转支撑基座，基座内部集成动力传动模块、线缆走线通道与信号传输接口，保证回转过程中制导信号、控制指令的稳定传输。建模过程中，对车体的外形曲面做了精准还原，包括车体前部的楔形装甲倾角、侧面的登车踏板、后部的动力舱散热格栅、顶部的乘员舱盖等细节结构都做了对应建模，发射架部分的铰接结构、液压作动筒的安装位置、发射筒的外部加强筋、前后端盖结构都按照实物比例做了还原，同时预留了制导设备舱、观瞄装置的安装接口位置，可根据后续需求拓展添加观瞄系统、火控系统的细节模型。

　　从安装边界来看，整车行军状态的高度满足公路隧道、铁路运输的限高要求，宽度符合标准公路车道的通行宽度，发射架起竖到最大仰角时，上部结构不会超出底盘的支撑稳定范围，发射时的后喷气流导向经过结构避让，不会对车体表面的观瞄窗口、装甲结构造成烧蚀损伤，两栖浮渡状态下，整车重心保持在浮心的合理范围内，不会出现侧倾风险。这类装备的结构设计核心在于平衡机动性能与火力性能，轮式底盘相比履带式底盘拥有更好的公路机动能力与更低的后勤维护成本，适合跟随快速机动的轮式作战分队执行任务，四联装的发射配置相比单兵便携式防空导弹拥有更好的火力持续性，可同时应对多方向来袭的低空目标，配套的发射装置在设计时充分考虑了与原有底盘的适配性，没有对底盘的原有动力、传动、行走系统做大幅改动，可基于现有装甲车辆底盘快速改装，降低生产与列装的成本。

　　在建模细节处理上，对轮胎的胎纹、轮毂的固定螺栓、车体的焊接接缝、发射筒的标识预留位都做了结构化处理，没有采用整体贴图替代结构建模的方式，方便后续使用者对模型做结构拆解、运动仿真、渲染出图等二次处理，各活动部件之间的铰接关系都按照实际结构做了层级约束，可直接用于运动模拟，演示发射架起竖、回转、发射筒俯仰的完整动作流程，也可用于军事装备展示、作战仿真推演、国防教育展品设计等场景的三维素材使用。
