便携卧式圆角燃油储油桶结构设计

在户外作业、小型动力设备运维、应急燃油补给场景中，便携储油容器是保障作业连续性的关键配套部件，这类容器需要兼顾结构强度、搬运便利性、空间利用率与使用安全性，避免在运输、存放过程中出现磕碰破损、燃油渗漏等问题。本次设计的卧式圆角燃油储油桶，针对4L、6L两种常用容积规格做了结构优化，适配小型发电机组、园林机械、摩托艇、户外作业车辆等设备的临时补油需求，也可作为家庭应急燃油储备容器使用。

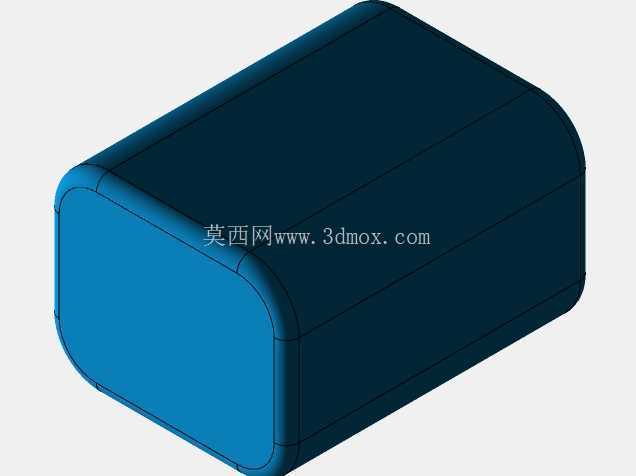

从结构设计思路来看，整体采用卧式长方体倒圆角的主体构型，区别于传统立式油桶的高重心设计，卧式布局在放置时重心更低，在车辆后备箱、设备舱等狭小空间内放置时稳定性更好，不易因颠簸出现倾倒侧翻。主体棱边全部采用大圆弧圆角过渡，一方面是消除尖锐棱角，在搬运、挪动过程中避免磕碰划伤操作人员，也防止尖锐棱边在碰撞时出现应力集中导致的壳体开裂；另一方面圆角结构在注塑或滚塑成型过程中，能够让原料流动更均匀，减少成型缺陷，提升壳体整体的结构强度，避免直角位置出现壁厚不均、应力残留的问题。

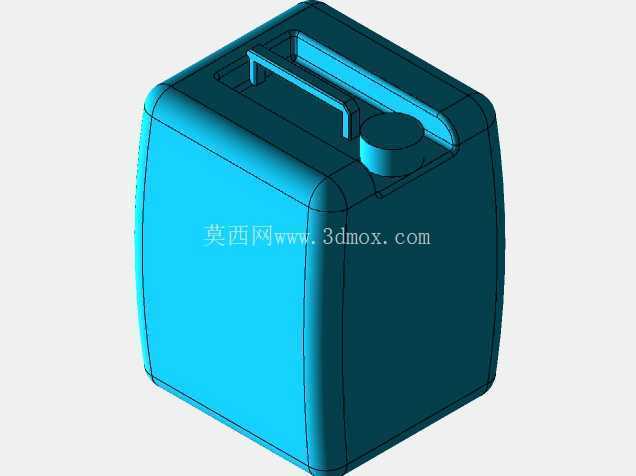

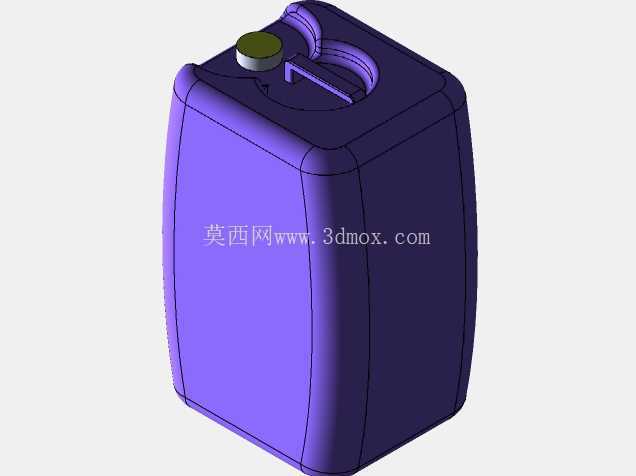

壳体壁厚根据不同容积做了差异化匹配，4L规格壁厚控制在1.8-2.2mm区间，6L规格壁厚控制在2.2-2.6mm区间，在保证整体抗冲击强度的前提下尽可能控制容器自重，降低搬运负载。桶身顶部预留标准螺纹注油口安装位，注油口位置偏离桶身中心靠近端侧，在倾倒注油时能够让燃油流出更顺畅，避免桶内形成负压导致燃油断流、喷溅。桶身侧面设计有内凹式提手结构，提手位置与桶体重心重合，单手提携时能够保持桶身水平，减少燃油晃动带来的重心偏移，降低长时间搬运的疲劳感。

从安装与放置边界来看，4L规格整体长度控制在240mm，宽度160mm，高度140mm，6L规格整体长度控制在280mm，宽度180mm，高度160mm，两种规格的底部都做了平面度校准，放置在平面上时能够保持稳定，不会出现晃动。桶身圆角半径统一为35mm，在嵌入设备侧方储物格、车载固定架时，圆角结构能够适配更多弧形安装空间，不会出现直角卡滞的问题。桶身整体没有外凸的结构部件，所有安装位、加强筋都做了内凹处理，多个同规格油桶堆叠放置时能够紧密贴合，提升储运过程的空间利用率，堆叠三层时整体结构变形量小于0.5mm，不会出现挤压渗漏的问题。

在功能特性设计上，桶身内部做了防浪涌隔板结构，隔板上开有直径10mm的通油孔，在搬运、运输过程中能够大幅降低燃油在桶内的晃动幅度，减少晃动带来的冲击力，提升携带时的稳定性，同时也能避免燃油剧烈晃动产生静电积累的风险。桶口密封结构采用双重密封设计，内侧为耐油橡胶密封圈，外侧为螺纹压盖，配合防盗卡扣结构，在非开启状态下能够完全密封，即使桶身倾倒也不会出现燃油渗漏。桶身表面预留了刻度标识位，能够直观显示内部剩余燃油量，方便用户根据使用需求控制加注量，避免加注过量溢出。

针对实际使用场景的适配性，该储油桶的壳体材料选用耐汽油腐蚀的高密度聚乙烯材质，能够长期耐受汽油、柴油等燃油的侵蚀，不会出现材料溶胀、开裂、老化变脆的问题，材料本身具备一定的抗紫外线能力，在户外露天存放时也能保持较长的使用寿命。桶身的加强筋采用纵横交错的内凹式布局，在不增加壳体壁厚的前提下提升整体抗挤压、抗冲击能力，即使从1.2米高度自由坠落到硬质水泥地面，壳体也不会出现开裂、渗漏的问题，满足户外作业场景下的粗暴使用需求。

在结构细节处理上，桶身底部做了0.5mm深度的防滑纹理，放置在光滑的金属或塑料表面时能够增大摩擦力，避免车辆行驶过程中桶身滑动移位。注油口位置设计了一体式防尘盖，防尘盖与桶身通过软质连接带连接，避免加注燃油时防尘盖脱落丢失，防尘盖内侧也设计有密封结构，日常存放时能够阻挡灰尘、水汽进入桶内污染燃油。两种容积规格的安装固定孔位保持统一，用户可以根据使用需求选择对应容积的油桶，共用同一套车载固定支架，降低配套采购成本。
