影视IP衍生青冥宝剑造型冷兵器结构设计

这款冷兵器造型的结构设计，最初的应用场景锚定在影视道具复刻、文创周边开发以及工艺装饰摆件领域，区别于实战类兵器的功能定位，整个结构设计优先还原影视IP中标志性的视觉识别特征，同时兼顾摆件类产品的结构稳定性与装配合理性。从实际用途来看，该设计既可以作为影视cosplay活动的手持道具，也能通过3D打印或者机加工方式制作成收藏类工艺摆件，部分轻量化改型版本还可以作为主题展陈的装饰构件，适配国风主题展馆、武侠IP线下活动的布置需求。

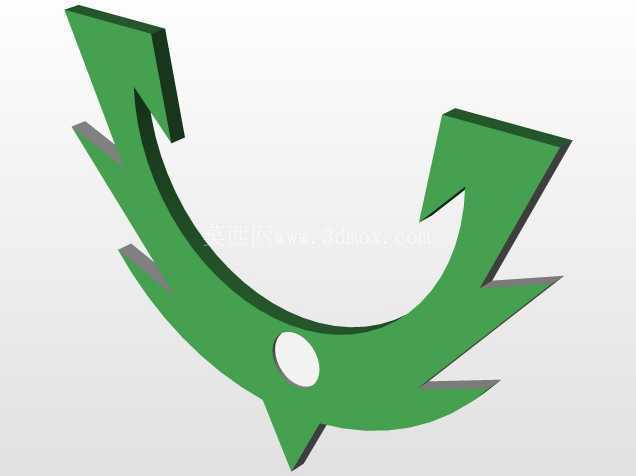

在功能特性设计上，整个构件拆分了剑鞘、剑柄、剑格、挂环四个独立装配单元，每个单元的配合面都做了止口定位设计，避免装配后出现错位松动的问题。剑鞘主体采用长直等截面结构，表面的连续装饰纹路做了凸起0.8mm的浮雕处理，既保证视觉上的辨识度，又不会因为凸起过高导致搬运过程中出现磕碰断裂。剑格部分采用对称的锚型分叉结构，分叉末端做了R3的圆角过渡，消除尖锐棱角带来的安全隐患，同时剑格与剑鞘、剑柄的配合位置设计了2mm的定位凸台，装配时无需额外调整即可保证三者同轴度误差控制在0.2mm以内。剑柄末端的挂环采用独立嵌装结构，挂环内径设计为12mm，既可以穿挂装饰性的剑穗，也能满足展陈时悬挂固定的需求，挂环与剑柄的连接位置做了隐藏式转轴设计，转动时无卡顿也不会出现松脱掉落的问题。

设计思路上没有照搬传统青铜宝剑的厚重比例，而是结合现代文创产品的轻量化需求调整了各部分的尺寸占比：剑鞘总长度控制在820mm，截面为28mm×20mm的带圆角矩形，整体壁厚设计为2.5mm，如果采用PLA材质3D打印制作，整体重量可以控制在700g以内，长时间手持也不会产生明显的负重感。剑格部分的最大展宽为160mm，分叉的厚度从根部的8mm逐步过渡到末端的4mm，既保留了造型的张力，又避免末端过薄导致的结构强度不足。剑柄的握持段长度设计为120mm，表面做了细微的滚花纹理处理，握持时的摩擦力足够，不会出现打滑的问题。

从安装边界来看，整个模型所有零部件的最小壁厚都不小于2mm，最小圆角半径不小于1mm，完全适配FDM3D打印、光固化3D打印以及数控雕刻的加工工艺要求，不需要额外添加支撑结构就可以完成大部分特征的加工。如果需要制作金属材质的收藏版本，各部分的拔模斜度都设置为1.5°，可以直接用于失蜡铸造的模具开发，不需要二次修改结构。各装配单元的配合公差采用H7/g6的间隙配合标准，加工后可以直接徒手装配，不需要额外的粘接或者紧固件固定，拆分后也方便收纳运输。考虑到摆件类产品的放置需求，剑鞘底部设计了直径6mm的平底定位孔，可以搭配通用的亚克力展示支架使用，放置时的倾斜角度可以根据支架高度自由调整，不会出现倾倒的问题。整个结构没有设计可开刃的锋利边缘，所有外露边缘都做了R1以上的圆角处理，符合文创产品的安全规范要求，即使作为日常桌面摆件也不会造成划伤风险。
