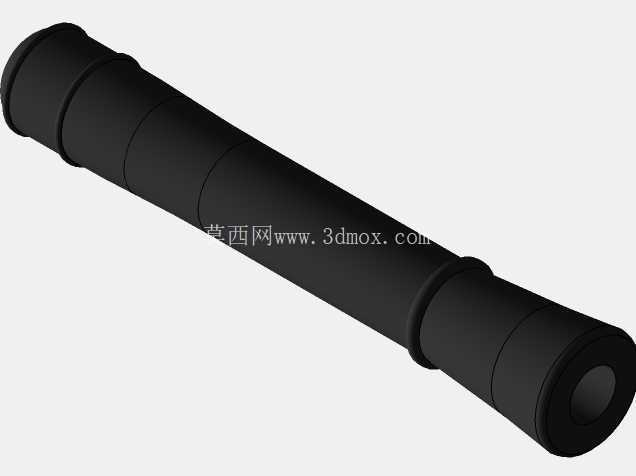

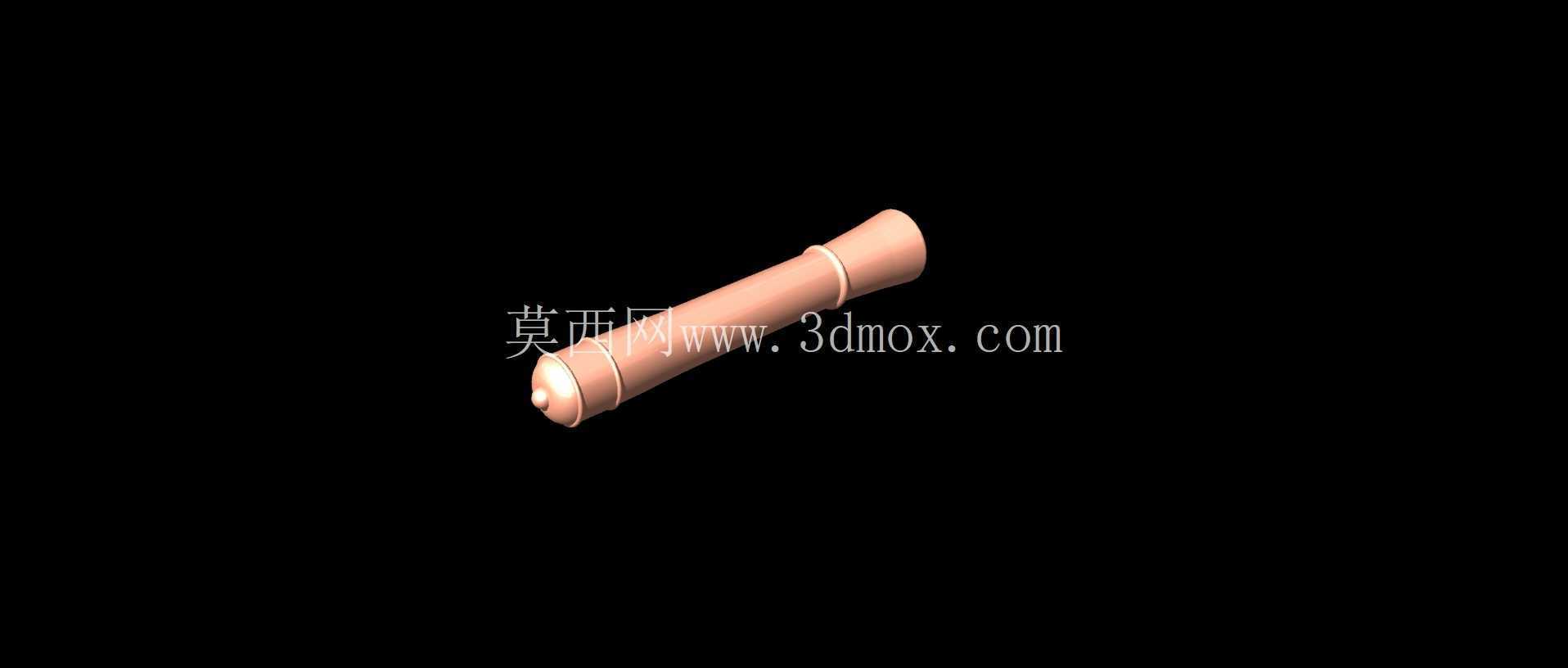

铸铁材质无底座加农炮炮身结构造型

在军工装备结构设计、历史武备复原建模、国防教育展陈道具开发的场景中，火炮炮身的单体结构建模是很多项目的基础环节，本次呈现的无底座铸铁炮身造型，就是针对这类需求完成的结构设计成果。不同于完整火炮系统包含炮架、俯仰调节机构、炮闩、瞄准组件的复杂总成，这个模型仅还原了炮身核心的管体部分，去掉了所有附属安装结构，能够适配多种不同的二次开发场景——比如做近代火炮发展史的数字展项时，可以基于这个炮身模型搭配不同年代的炮架、轮组结构，快速组合出不同时期的加农炮形态；在做战棋类游戏的资产开发时，简化的炮身结构能够降低面数，适配实时渲染的性能要求；甚至在做铸铁工艺品的结构设计时，这个炮身的曲面过渡、壁厚变化也能作为参考，调整比例后直接用于小尺寸摆件的开模参考。

从实际功能层面看，加农炮的炮身是承受火药燃气压力、赋予弹丸初始射向与初速的核心部件，这个模型还原的铸铁炮身，完全遵循传统前装滑膛加农炮的结构逻辑：炮尾部分做了加厚处理，对应实际火炮中承受最大膛压的药室区域，炮管从尾至口逐步做壁厚递减，既符合膛压沿炮管轴线向前逐步降低的受力规律，也能在保证结构强度的前提下尽可能降低炮身整体重量，避免不必要的材料冗余。炮身外壁的两道凸起箍圈，并不是装饰性结构，对应传统铸铁炮的加强箍设计，在早期铸铁冶炼工艺存在局限、材料强度一致性不足的阶段，通过外壁加箍的方式能够强化炮管径向强度，降低炸膛风险，模型上的箍圈位置、凸起高度都参考了现存19世纪岸防加农炮的实测比例，没有做夸张的艺术化修改。

设计思路上，这个模型刻意省略了底座、炮耳等连接结构，核心是为了给使用者留出足够的适配空间：如果需要做架退式火炮的结构，可以在炮身对应位置添加炮耳轴结构，匹配炮架的俯仰轴承座；如果需要做固定炮台的嵌入式炮身，可以直接将炮尾部分与炮台的水泥基座结构做配合，不需要额外切除多余的连接结构；甚至在做一些影视道具的轻量化改装时，这个无底座的炮身可以直接作为玻璃钢翻模的母模，不需要额外处理分模面的干涉结构。炮身的内壁做了等直径的光滑曲面处理，对应滑膛炮的内膛特征，没有刻画膛线结构，符合早期铸铁加农炮的结构特点，也能减少建模过程中不必要的特征数量，方便后续做结构修改时的特征编辑。

从安装边界的尺寸逻辑来看，这个炮身的长径比参考了传统攻城加农炮的比例设定，炮口外径、炮尾外径的比例关系符合铸铁件的铸造工艺要求——炮尾的最大外径没有超过炮口外径的2.2倍，避免铸造过程中因为壁厚差过大产生缩孔、冷隔等缺陷；炮身外壁的曲面过渡全部采用圆角衔接，没有尖锐的直角转折，既符合实际铸铁炮的工艺特征，也能避免三维模型在做有限元分析时出现应力集中的网格畸变问题。如果需要将这个炮身与其他结构做装配，炮身的圆柱段轴线可以作为装配基准，所有径向结构都以该轴线为中心对称分布，不需要额外做基准找正，能够大幅提升装配效率。

在实际的工程应用中，这类单体炮身模型还可以用于火炮结构的教学演示，在讲解身管武器的受力分布、壁厚设计逻辑时，去掉附属结构的炮身能够让学习者更直观地观察身管的外形变化规律，不会被炮架、瞄准具等其他结构分散注意力。对于三维建模从业者来说，这个模型的曲面构建逻辑也有参考价值：炮身的主体是回转体结构，但外壁的加强箍、炮尾的圆弧过渡都需要做精准的曲面约束，不能简单用直线回转生成，否则会出现比例失真的问题，模型中所有的过渡圆角半径都参考了实物的磨损状态，没有做完全理想化的尖锐棱边，更接近实际使用过的铸铁炮身的质感。
