工业容器用带底座铰接铰链结构设计

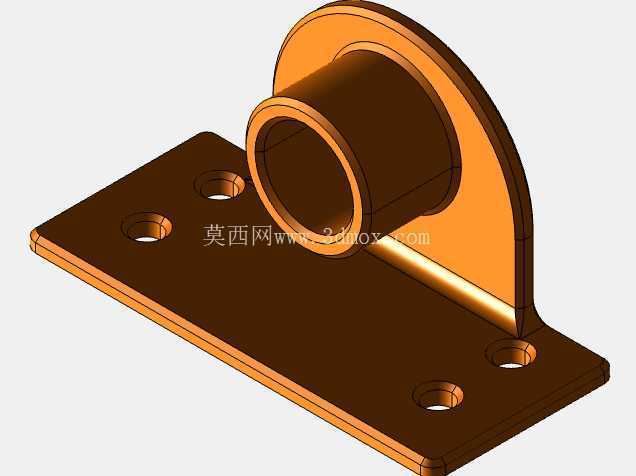

　　这类带安装底座的铰接铰链，主要应用在各类工业储运容器、常压罐体的舱门、翻盖、检修口盖板的转动连接场景，不少需要频繁开启闭合的容器端盖、密封门结构上，都能见到这类构件的身影。不同于普通柜门铰链，容器类铰接件需要兼顾安装基面的贴合度、转动副的同轴精度，以及长期开合下的结构抗形变能力，毕竟不少工业容器的端盖本身带有一定自重，部分带密封结构的端盖闭合时还需要承受密封胶条的反向弹力，这就对铰链的承载冗余提出了明确要求。从结构本身来看，底座采用平板式安装设计，板面上预留的三个安装孔位呈三角分布，这种排布方式相比两孔安装能更好抵消端盖开合过程中产生的扭转力矩，避免长期使用后安装螺丝出现松动、底座发生偏移的问题。

　　安装孔的沉台设计做了适配标准内六角螺丝的尺寸，安装时螺丝头可以完全沉入板面以下，不会突出底座平面影响和容器壁面的贴合度，安装基面的平面度公差控制在合理区间，能保证装配后底座和容器外壁完全贴合，不会出现局部悬空导致的应力集中问题。转动副部分采用卷制筒状轴套结构，轴套和底座立板之间做了圆弧过渡加强，这个过渡区域是整个铰链受力最集中的位置，圆弧过渡能避免直角处的应力集中，在端盖重载开合时不会出现立板和轴套连接处断裂的问题。轴套的内孔做了适配标准圆柱销轴的尺寸公差，间隙控制在转动顺滑但无明显旷量的范围，既保证开合过程中没有卡滞，也不会因为间隙过大导致端盖出现下沉、错位，影响密封面的贴合精度。

　　设计这类铰链的时候，首先要匹配对应容器端盖的开合角度需求，常规容器检修口的开合角度一般在90度到120度之间，轴套的长度和立板的限位结构刚好能把转动角度限制在这个区间，避免端盖开启角度过大碰撞到容器外壁或者周边的管线结构。安装边界上，底座平板的长度、宽度尺寸适配常见的容器壁面安装位，不需要在容器壁上做额外的扩面处理，三个安装孔的孔距按照通用的安装规范设定，能适配大部分存量容器的铰链替换需求，也能直接用于新设备的配套设计。轴套的中心高度是这类铰链的核心安装参数，这个尺寸直接决定了端盖闭合时和容器口的贴合间隙，设计时已经考虑了常规密封胶条的压缩量，端盖闭合后胶条能达到合理的压缩率，保证容器的密封性能不会因为铰链的安装尺寸偏差打折扣。实际使用场景中，这类铰链除了用于固定式工业容器，在可移动式周转容器、保温料桶的翻盖结构上也能适用，表面做的氧化或者喷塑处理能适应一般工业环境下的防腐蚀需求，不会因为接触少量水汽、弱腐蚀性介质就过早出现锈蚀卡滞。不同于冲压成型的薄型铰链，这个结构的底座和轴套部分采用了等厚板材成型，整体刚性更强，在端盖频繁开合的工况下，底座不会出现翘曲变形，轴套也不会因为长期受力出现开口扩张、销轴脱出的问题。转动副的接触面没有做多余的花哨结构，平整的内孔表面能留存少量润滑脂，长期使用时只需要定期在轴套和销轴的间隙处注入少量润滑脂，就能保证转动顺滑，维护成本很低。

　　在做配套三维建模的时候，安装孔的位置、轴套的同轴度、底座平面的平面度这些关键尺寸都做了参数化设定，设计人员如果需要适配不同规格的容器，只需要调整对应的参数就能快速衍生出不同尺寸的变体，不需要重新从零开始搭建结构，能节省不少结构设计的时间。很多现场运维人员在更换容器铰链时经常遇到孔位不匹配、轴高不对导致端盖密封不严的问题，这个结构的安装尺寸参考了行业内通用的容器铰链安装规范，替换时不需要在容器壁上重新打孔，只需要对准原有孔位固定螺丝就能完成安装，能大幅缩短现场维护的停机时间。另外，立板和底座之间的连接采用了一体化弯折成型的结构，相比焊接式的铰链，没有焊缝开裂的风险，整体结构强度更稳定，在承受端盖重载的时候，应力会均匀分布在弯折过渡区域，不会集中在焊缝位置导致结构失效。
