概念两栖履带装甲载具结构设计

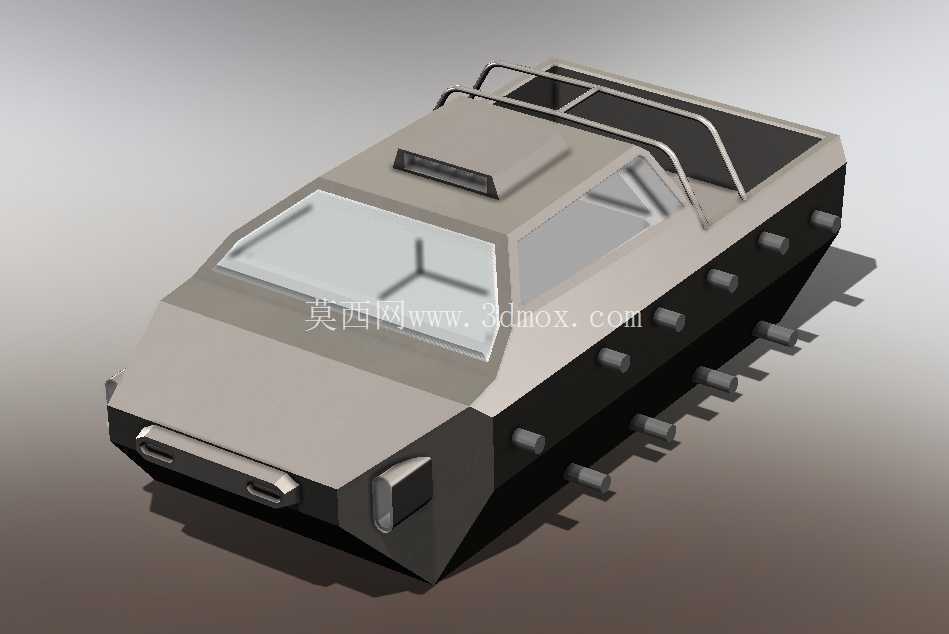

这款履带式两栖装甲载具的设计，最初是针对复杂地形下的短途人员投送、浅滩区域通行需求展开的，区别于传统主战坦克的重装甲重火力配置，该载具更侧重地形通过性与浮渡能力的平衡，整体结构围绕轻量化、高适应性的核心目标搭建。从外形轮廓来看，车体采用大倾角楔型首上设计，首上装甲板的倾斜角度设置在32度左右，这个角度既可以在同等装甲厚度下提升对轻武器弹药的跳弹概率，也能在浮渡状态下有效降低水面航行的兴波阻力，车体侧面采用垂直加内倾的折角结构，下部内倾角度为15度，既可以压缩侧面的受弹面积，也能为履带行走机构留出足够的安装空间，避免行驶过程中异物卡滞履带。

车体上部的驾驶舱采用整体式透明观察窗设计，观察窗的安装框架与车体蒙皮采用齐平式安装结构，没有突出的连接棱边，一方面可以降低高速行驶时的风阻，另一方面也能减少浮渡时水流对观察窗接缝的冲击，观察窗的视野覆盖范围为前方180度、侧方各60度，能够满足驾驶员在复杂地形下的观察需求，不需要额外加装外置观察镜就能完成常规路况的行驶操作。车顶区域设置了两排平行的管状防护栏，防护栏采用直径25mm的薄壁钢管弯折成型，通过四个焊接支座与车顶蒙皮连接，既可以作为人员登车时的扶手，也能在车辆发生侧翻时对车顶结构形成支撑，避免驾驶舱被直接挤压变形，车顶中部预留了一个方形的设备安装基座，基座上设置了通用安装螺孔，可以根据使用需求加装照明灯具、通讯天线或者小型观瞄设备，不需要对车顶结构做二次改动。

行走机构方面，该载具采用整体式橡胶履带配置，每侧设置6个负重轮，负重轮的安装位置沿车体下沿均匀排布，负重轮的摆臂行程设置为120mm，能够在起伏路面行驶时保证履带始终与地面贴合，减少打滑概率，履带的张紧机构设置在车体首下位置，通过调节螺栓可以快速调整履带张紧度，不需要拆卸侧裙板就能完成维护操作。车体首下位置设置了内嵌式牵引挂钩，挂钩的安装座与车体主承力梁直接焊接，能够承受不低于5吨的牵引力，满足车辆自救或者拖拽其他轻型装备的需求，首下装甲板上还预留了两个外接接口，可以加装推土铲或者扫雷辊等附加作业装置，拓展载具的多场景使用能力。

从安装边界来看，整车的长度控制在4.2米，宽度为2.1米，高度为1.8米，这个尺寸能够满足大部分民用集装箱、轻型运输机的装载要求，也能在乡村狭窄道路、林间小道等受限空间内灵活转向，最小转弯半径控制在3米以内。车体内部的空间布局采用前排驾驶、后排载员的配置，前排设置两个独立座椅，后排可以容纳4名载员，内部净高为1.2米，人员可以保持坐姿完成长距离乘坐，车体内部的侧壁预留了装备挂载点，可以固定个人装具、通讯设备或者应急救援物资，不会因为车辆颠簸出现装备散落的情况。

浮渡能力的设计上，车体整体采用密封式焊接结构，所有舱门、观察窗的接缝处都设置了双层密封胶条，能够保证在0.5米浪高的水面环境下不出现渗水情况，履带划水的推进方式可以让车辆在水面达到5km/h的航行速度，不需要额外加装螺旋桨推进装置，简化了传动结构的复杂度，也减少了水上行驶时的故障点。车体侧面的负重轮安装座都做了圆弧过渡处理，避免在浮渡时产生额外的水流阻力，车尾设置了两个小型导流板，能够在水面航行时梳理车尾的水流，提升航行稳定性。

在结构强度设计上，车体的主承力框架采用矩形钢管焊接成型，蒙皮采用2mm厚的高强度钢板，整车整备质量控制在2.8吨，搭配对应的动力单元后，陆地最大行驶速度可以达到60km/h，能够跟上轻型机械化编队的行进速度，爬坡角度可以达到35度，能够翻越0.4米高的垂直墙，跨越1.2米宽的壕沟，满足沼泽、浅滩、山地、雪地等多种复杂地形的通行需求。设计过程中特意简化了不必要的复杂曲面结构，大部分车体板件都采用平面折弯工艺成型，不需要复杂的冲压模具就能完成生产加工，能够降低小批量生产的制造成本，也方便后期的维护维修，出现板件损坏时可以快速切割替换，不需要返厂做复杂的钣金修复。
