带外螺纹定位台阶销轴结构设计

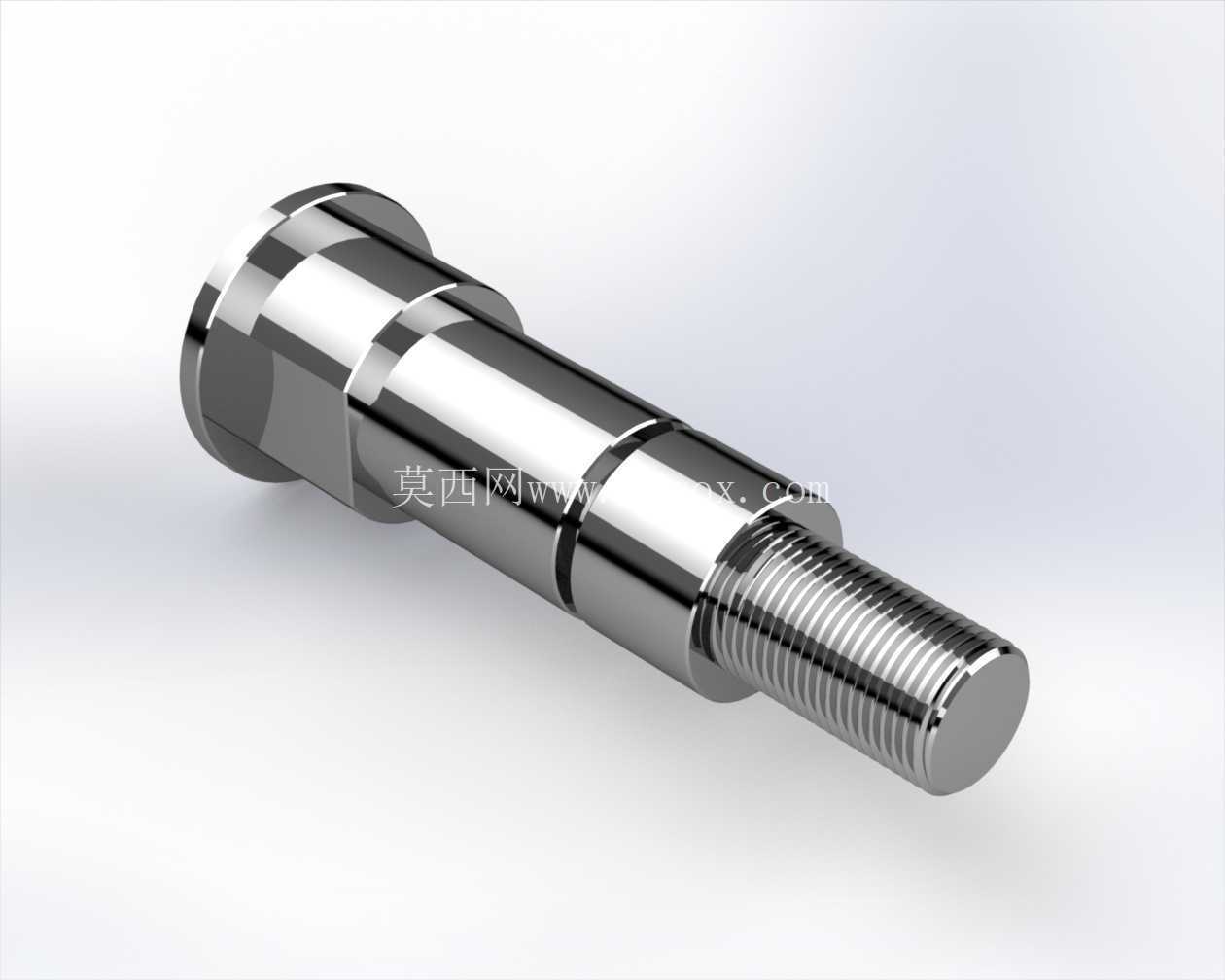

　　这类带螺纹段的台阶销轴，在通讯设备装夹工装、小型机电模组的铰接定位场景里应用十分广泛，不同于普通光轴销轴，它集成了定位、铰接、锁紧限位多重功能，不需要额外配置锁紧螺母的配套挡圈结构，能在紧凑的安装空间里完成多组件的串接固定。从结构设计逻辑来看，轴身采用多阶变径设计，最左端的大直径轴肩是核心的轴向定位基准，安装时轴肩端面直接贴合被连接件的安装面，承担轴向载荷的传递，同时限制销轴的穿入深度，避免安装过深导致的组件错位；紧邻轴肩的两段等径光轴段，是与被连接件安装孔配合的核心工作面，配合公差一般选取H7/h6的间隙配合，既保证铰接转动时的顺畅度，又能控制径向晃动量在设备运行允许的公差范围内，避免长期往复转动带来的磨损间隙扩大。

　　最右端的M12外螺纹段，是整个销轴的锁紧结构段，螺纹精度选用6g级通用公差，装配时配套标准平垫与防松螺母，就能将串接在光轴段的多个组件轴向压紧，不需要额外在轴身加工卡簧槽或者销孔，减少了轴身的应力集中点，对于承受周期性小幅振动的通讯设备铰接部位来说，这种结构的抗松脱表现远优于卡簧限位的光轴结构。从安装边界来看，轴身最大直径为17mm，对应的安装沉孔需要预留不小于18mm的避让直径，轴肩厚度方向的安装空间需要预留至少8mm的轴向尺寸，螺纹段的有效旋合长度需要保证不小于12mm，才能达到足够的锁紧预紧力，避免运行过程中螺母松脱。

　　设计时特意在光轴段与螺纹段的衔接位置加工了退刀槽结构，退刀槽宽度控制在2mm，深度1mm，既保证螺纹加工时的退刀空间，避免螺纹收尾处的不完整牙型影响螺母旋合到位，又能在装配时给被连接件的端面留出避让空间，避免零件端面的加工毛刺卡在轴段衔接处导致装配不到位。轴身的表面粗糙度要求上，光轴配合面控制在Ra1.6，保证铰接转动时的耐磨性能，轴肩端面与螺纹段表面粗糙度控制在Ra3.2即可，不需要过高的加工精度，平衡加工成本与使用性能。材质选择上一般选用45号钢调制处理，表面做发黑防锈处理，对于有防腐要求的户外通讯设备场景，也可以更换为304不锈钢材质，不需要做额外表面处理就能满足户外使用的防锈要求。

　　在实际选型应用中，这类销轴常被用在通讯天线的角度调节铰接部位、通讯机柜的门轴铰接结构、小型通讯设备的安装支架连接位置，它的多台阶结构可以同时适配不同内径的安装衬套，不需要在不同组件之间加装额外的隔套，减少了装配时的零件数量，降低装配复杂度，同时轴身的一体化结构比拼接式的铰接轴拥有更好的同轴度，能有效避免铰接转动时的卡滞问题。建模过程中需要注意各轴段的同轴度公差控制在0.02mm以内，螺纹段的起始位置要做倒角处理，方便螺母旋入，轴身所有锐边都要做0.5mm的倒角去毛刺，避免装配时划伤操作人员或者损坏配套的橡胶密封件。另外在轴肩与光轴段的过渡位置，加工了R0.5的圆角过渡，避免直角过渡带来的应力集中，提升销轴在承受径向冲击载荷时的结构强度，防止长期交变载荷下轴肩位置出现断裂失效。
