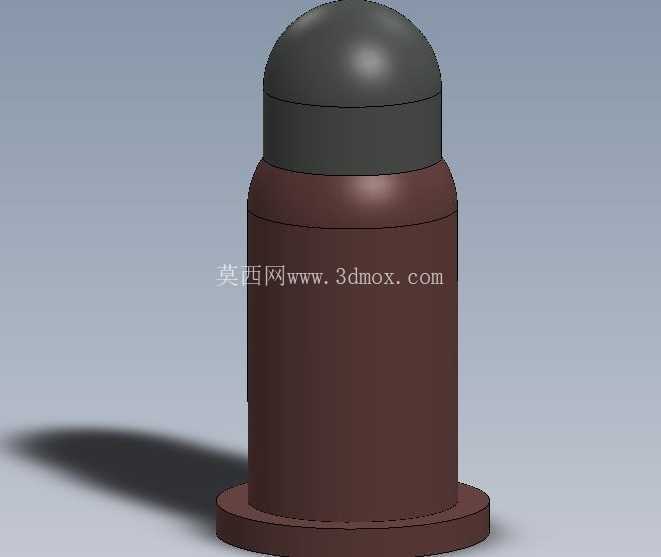

圆头弹体与弹壳装配结构设计

　　从外形尺寸边界来看，弹壳主体采用直筒式柱形结构，底部设置凸缘式定位台，这个凸缘的厚度与外径尺寸需要匹配对应枪械的弹膛定位槽尺寸，保证弹药入膛后轴向定位准确，底火位置与击针的对中度偏差控制在0.1mm以内，避免出现击发无力或者击穿底火的问题。弹头部分采用圆头弧形设计，弧形部的曲率半径经过反复校核，既要保证弹头在枪管内运动时与膛线的贴合度均匀，减小嵌入膛线的阻力，也要保证弹头出膛后的飞行稳定性，圆头结构相比尖头结构更适合近距离作用场景，停止作用更强，弹头尾部采用柱形直段，与弹壳口部的配合长度经过计算，保证拔弹力处于合理区间，既不会因为日常携行的震动导致弹头移位，也能在击发时让火药燃气压力达到阈值后顺利推动弹头脱离弹壳嵌入膛线。本次设计的圆头弹体与弹壳装配结构，核心围绕常规轻武器弹药的装配适配性展开，首先从实际应用场景来看，这类结构是轻武器击发系统中最基础的功能单元，承担着发射前的装药密封、弹头定位，以及击发时的火药燃气密闭、弹头导向的核心作用，在结构设计阶段首先要考虑的是弹头与弹壳的过盈配合量，过盈量过小会导致弹头松动脱落，在供弹过程中出现卡滞甚至弹头留膛的故障，过盈量过大则会导致弹头压装难度提升，装配时弹壳口部出现形变，影响后续的进弹可靠性。

　　设计过程中首先完成弹壳的内部型腔建模，弹壳内部的药室容积根据装药量需求确定，内壁从口部到底部的壁厚采用渐变设计，口部壁厚较薄，方便压装弹头时的口部微形变抱紧弹头，底部壁厚最大，承受击发时的最大火药燃气压力，避免弹壳底部出现炸壳故障。弹头部分的内部结构根据功能需求可设置铅芯与被甲的分层结构，不过本次模型重点展示的是弹头与弹壳的装配关系，外部轮廓的同轴度是建模时的核心管控指标，弹头弧形部与圆柱段的同轴度、弹壳圆柱段与底部凸缘的同轴度都需要控制在0.05mm以内，否则装配后整体的同轴度偏差会导致弹头入膛时出现偏斜，影响射击精度甚至引发炸膛风险。

　　在装配关系设计上，弹头圆柱段压入弹壳口部的深度经过匹配计算，压装完成后弹壳口部的收口角度与弹头圆柱段的导入角度完全贴合，保证接触面上的抱紧力均匀分布，不会出现局部应力集中导致弹头被甲被刮伤的问题。弹壳底部的底火安装槽尺寸也按照通用规格设计，底火室的深度与直径匹配标准底火尺寸，底火室与传火孔的同轴度同样是设计重点，传火孔的直径大小经过校核，既能保证击发后底火的火焰顺利传入药室点燃发射药，也能避免发射药燃气从传火孔反向冲出损坏击针。

　　从实际使用的工况来看，这类装配结构需要承受较大的瞬时冲击载荷，击发时药室内的压力会在数毫秒内上升到数百兆帕，弹壳需要在这个压力下产生适度的膨胀，紧贴弹膛内壁完成燃气密闭，压力下降后弹壳需要适度收缩，方便抽壳机构顺利将空弹壳抽出，所以在建模时弹壳的壁厚分布、材料对应的形变余量都做了对应的预留，避免出现胀壳导致抽壳故障的问题。另外在供弹过程中，弹药需要在弹匣内完成排列、推弹入膛的动作，弹壳外圆柱面的粗糙度、弹头圆头的光滑度都会影响供弹的流畅性，所以模型的外表面轮廓没有多余的凸起或者棱角，整体过渡顺滑，推弹过程中弹头的圆头部分可以顺利沿着导弹斜面进入弹膛，不会出现卡滞。整个结构的设计没有多余的复杂特征，所有尺寸边界都围绕通用适配性展开，既可以作为轻武器弹药结构的教学演示模型，也可以作为相关结构设计的参考基准，建模过程中所有配合面的公差带都按照实际生产的工艺要求做了预留，压装工艺的导入角、退刀槽等工艺特征也都做了对应的设置，保证模型可以直接对接后续的工艺设计环节，不需要做过多的结构调整。
