曲面结构天龙航空飞行器造型设计

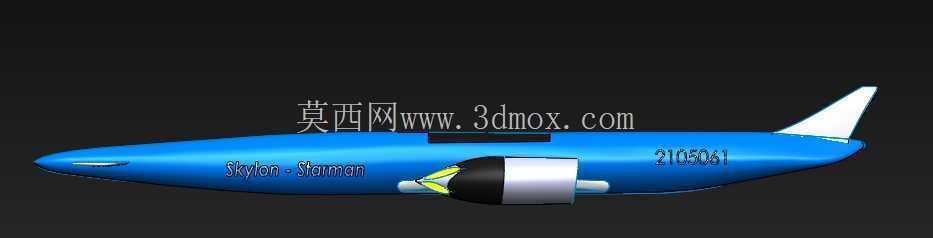

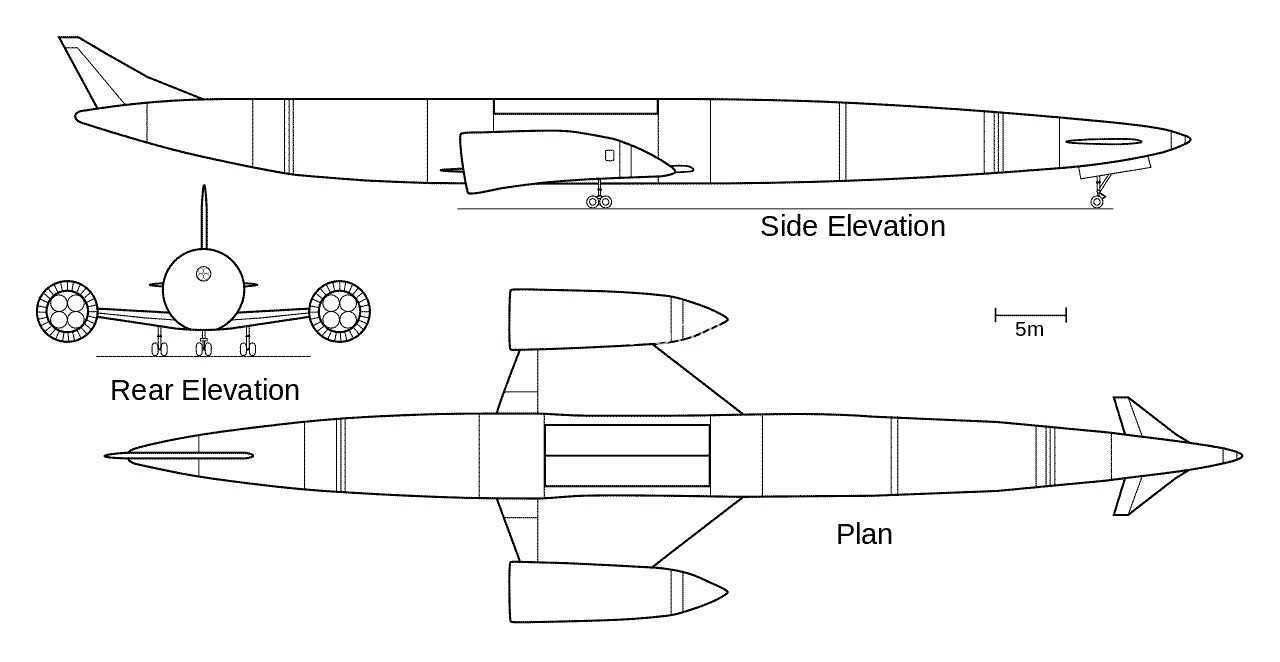

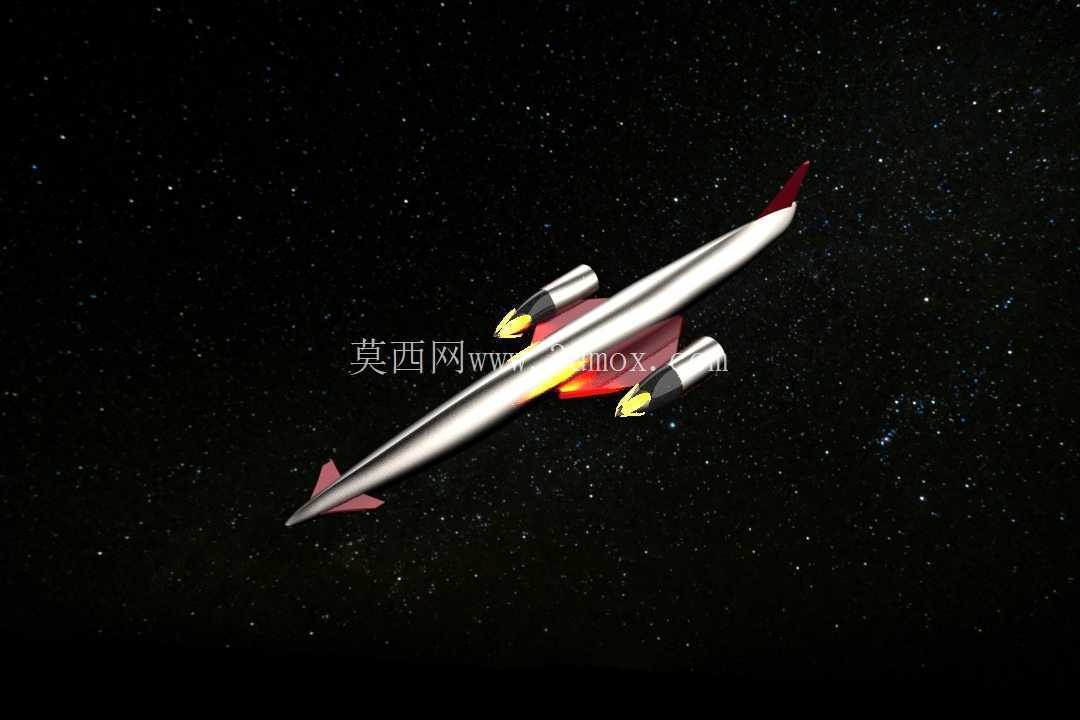

本次完成的曲面造型航空载具，核心围绕高超声速飞行场景的气动需求展开设计，整体采用长细比偏大的箭形机身布局，机头位置做了尖锐的双曲面收敛处理，可在高速飞行状态下有效降低机头激波阻力，避免飞行过程中前部气流分离带来的姿态失稳风险。机身主体截面采用类椭圆修形设计，从机头段向后逐步平滑过渡到中部等直段，再向尾段逐步收窄，整个曲面过渡全程保持G2连续，没有出现曲率突变的折角区域，既可以保证高速飞行时的表面气流附着效果，也能降低机身表面的摩擦阻力增量。

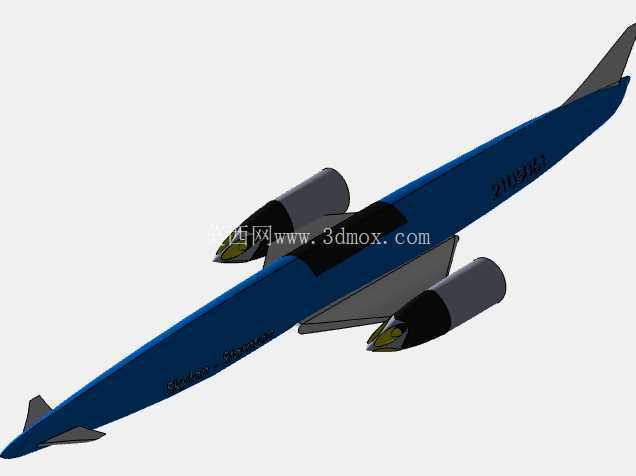

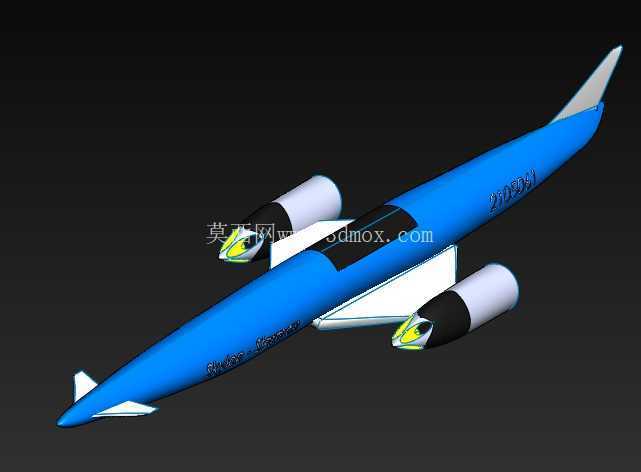

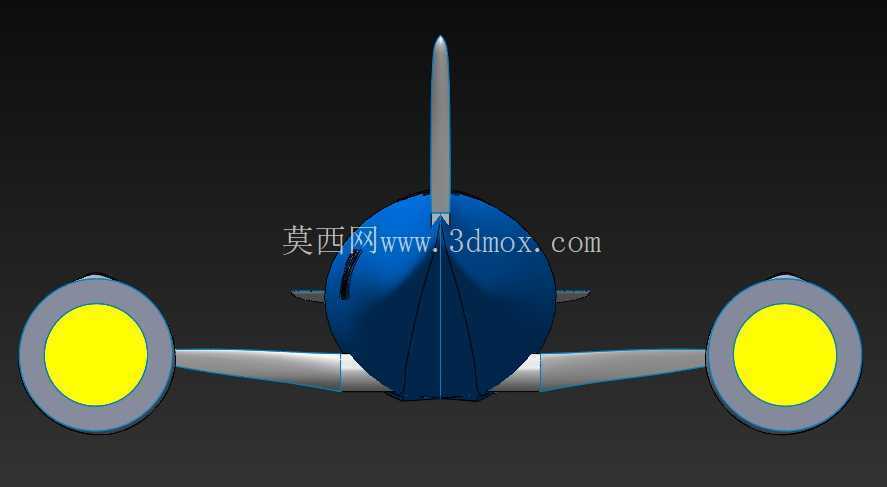

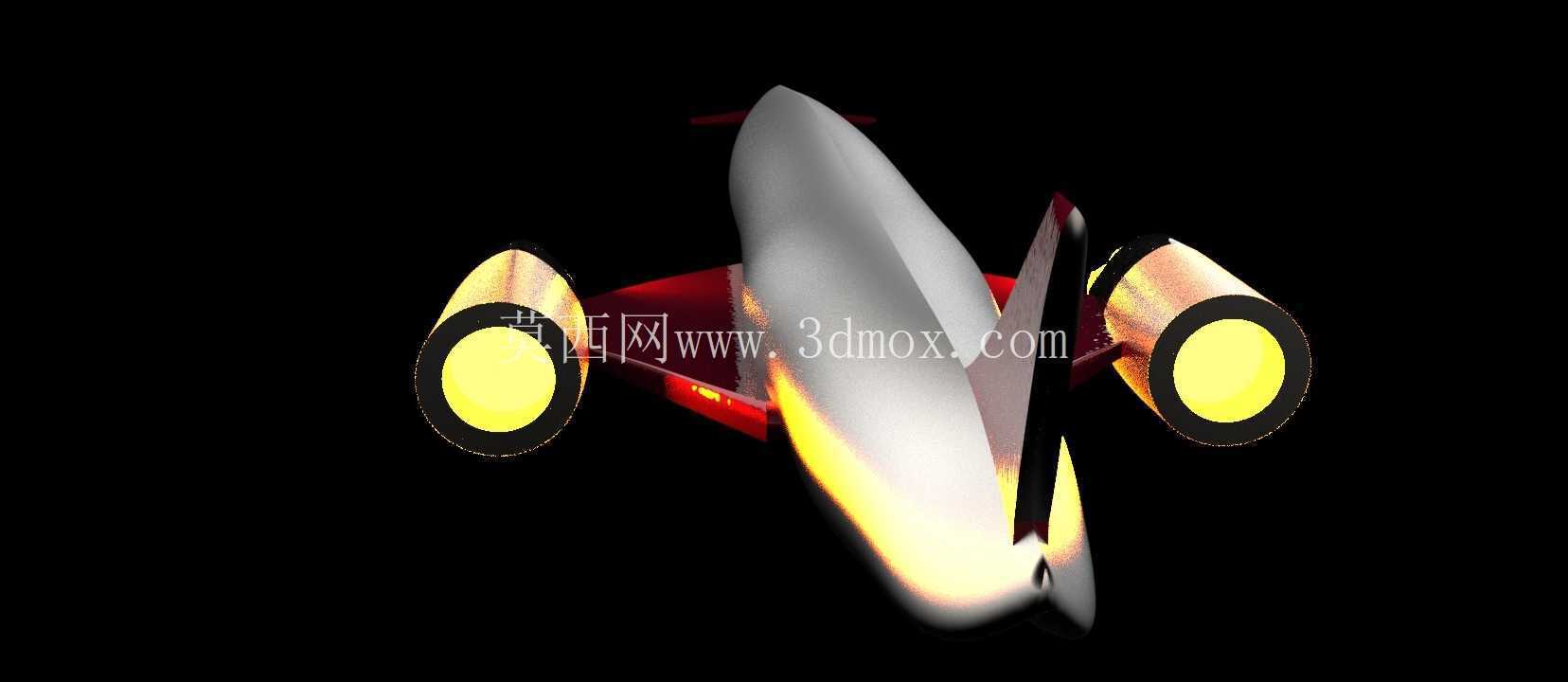

动力系统采用翼下吊挂式双发布局，两个动力舱分别布置在机身中部两侧的下单翼下方，短舱外形做了专门的流线修型，短舱进气口位置采用斜切式椭圆截面设计，可适配宽速域飞行状态下的进气效率需求，短舱尾部与机身之间预留了足够的安装间隙，避免动力工作时的振动传递到机身主体结构，同时也预留了后续维护操作的空间边界。短舱与机翼的连接段采用翼吊式挂架结构，挂架外形同样做了曲面修形，降低挂架本身带来的附加阻力。

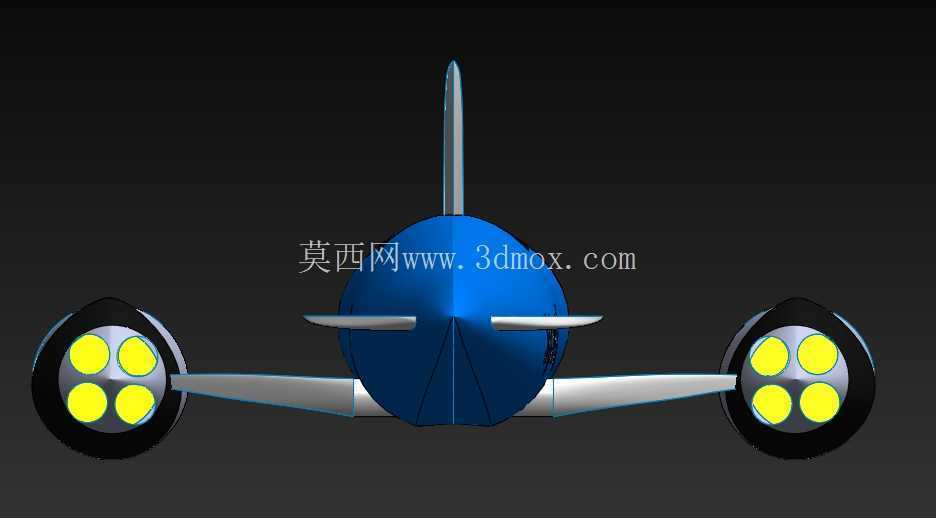

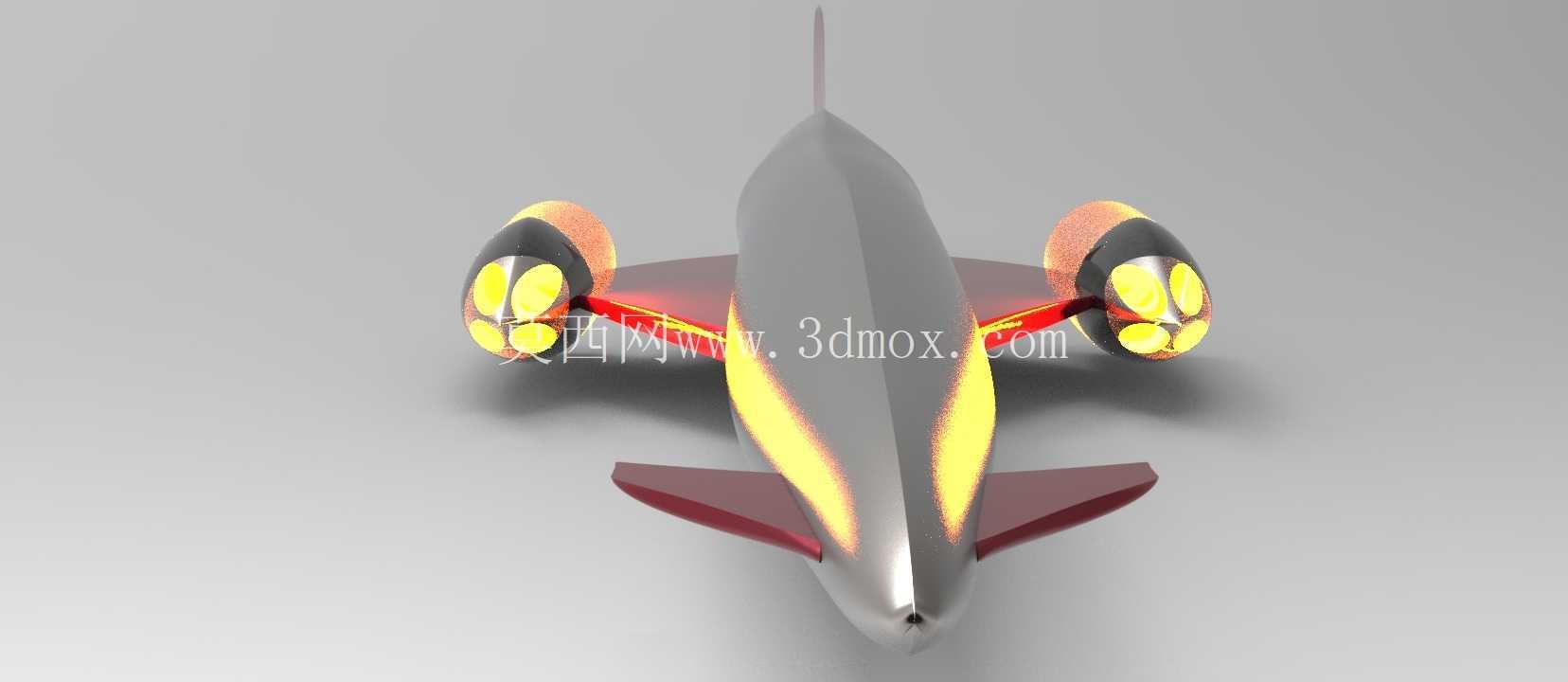

机翼部分采用小展弦比三角翼布局，机翼前缘后掠角匹配高速飞行的气动需求，机翼与机身的连接位置采用翼身融合过渡处理，没有明显的机翼机身交接线，既可以提升整机的结构强度，也能进一步降低干扰阻力。尾翼部分采用单垂尾加尾端小安定面的布局，垂尾布置在机身上部尾段，后缘设置操纵面安装位，尾端下部设置两个小型腹鳍式安定面，可提升高速飞行时的航向稳定性，避免大迎角飞行状态下的航向偏离问题。

建模全程采用曲面建模技术完成，从机身的主控制线搭建开始，先绘制机身各站位的截面轮廓线，通过放样命令生成机身基础曲面，再对曲面的曲率进行反复调整，通过控制点拖拽修正曲面的光顺度，确保每一段曲面的曲率梳都呈现平滑过渡状态，没有出现拐点或者曲率突变的区域。动力舱部分先绘制短舱的轴向控制线，再通过旋转、扫掠命令生成短舱基础曲面，之后通过曲面裁剪、拼接命令完成短舱与挂架、挂架与机翼的连接过渡，所有连接位置都做了圆角过渡处理，避免应力集中问题。

从实际应用场景来看，该造型可作为高超声速民用载具的概念设计验证载体，用于验证曲面机身的气动效率、结构布置合理性，也可作为航空类教学演示的具象化模型，帮助理解高速飞行器的布局设计逻辑。整机的外形尺寸按照概念载具的比例缩放，机身长度与翼展的比例控制在合适范围，既保证长细比带来的减阻效果，也预留了机身内部的设备安装空间，可容纳动力系统、航电系统、燃料储箱等核心部件的布置，机身中部的客舱/载荷舱段截面尺寸足够，可满足装载需求。安装边界方面，翼下动力舱的吊挂位置距离机身轴线的距离经过反复校核，既避免动力工作时的气流干扰机身，也保证两侧动力的推力线与机身轴线平行，不会产生附加的偏航力矩。尾翼的安装位置距离机身重心的距离足够，可保证操纵面的舵效满足飞行控制需求，各个操纵面的偏转角度预留范围也符合常规飞行控制的行程要求。

在细节处理上，机身表面的曲面分块按照实际航空制造的工艺需求做了预留，曲面分块线沿着机身等直段的轴向布置，既符合复合材料蒙皮的铺贴工艺要求，也能减少蒙皮拼接带来的阻力增量。动力舱的表面同样做了分块处理，预留了维护口盖的安装位置，可满足日常检修的操作需求。机翼前缘预留了防冰系统的安装空间，机翼后缘预留了襟翼、副翼等操纵面的安装位，可根据后续的设计迭代补充对应的操纵结构。整个模型的曲面质量经过多次检查，所有曲面的法向统一，没有出现破面、重叠面的问题，可直接导入后续的气动仿真、结构仿真模块开展进一步的验证工作，也可用于3D打印制作缩比验证模型，开展风洞试验测试相关气动参数。
